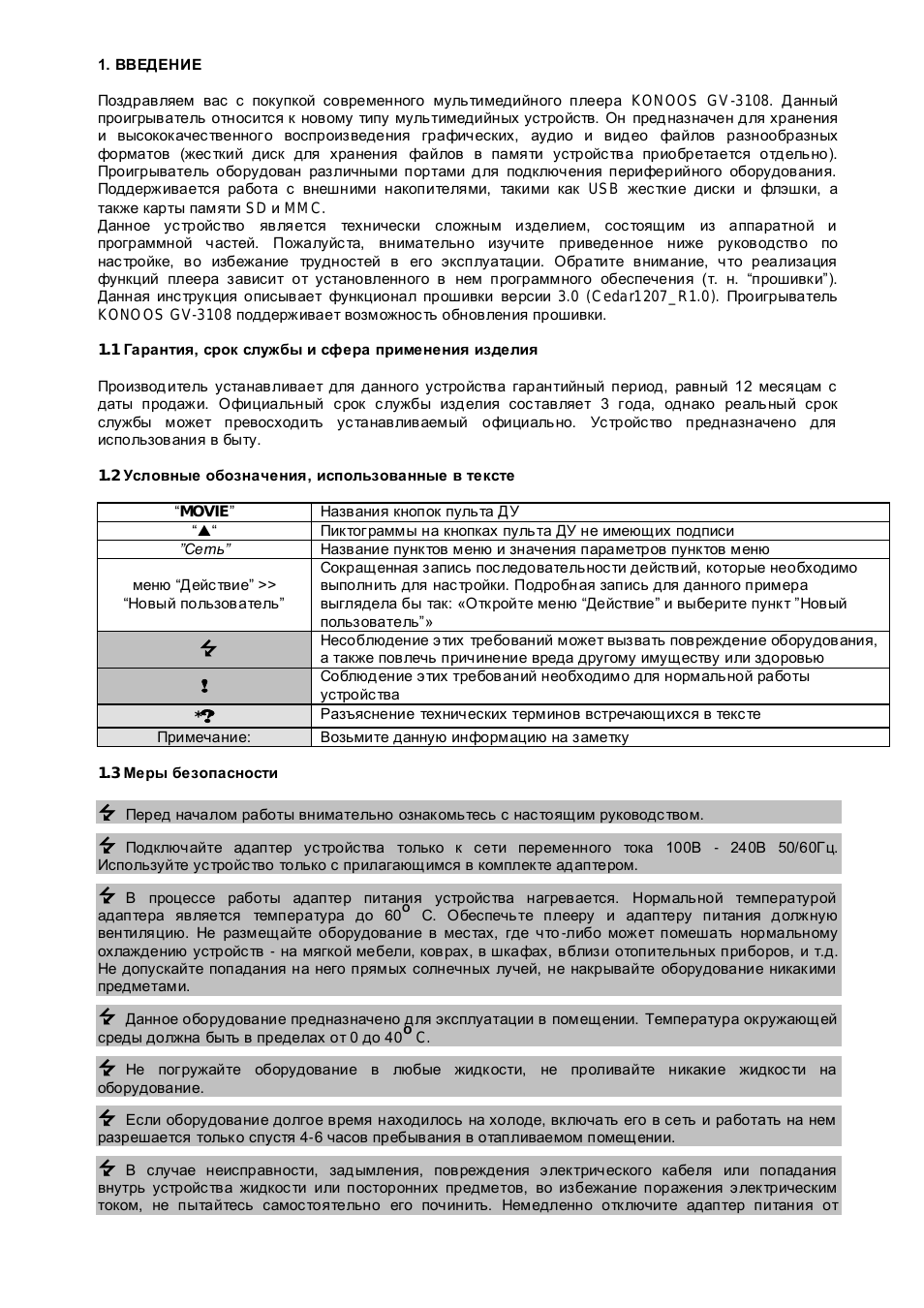

Поздравляем вас с покупкой современного мультимедийного плеера KONOOS GV-3108. Данный проигрыватель относится к новому типу мультимедийных устройств. Он предназначен для хранения и высококачес твенного воспроизведения графических, аудио и видео файлов разнообразных форматов (жес ткий диск для хранения файлов в памяти устройс тва приобретается отдельно). Проигрыватель оборудован различными портами для подключения периферийного оборудования. Поддерживается работа с внешними накопителями, такими как USB жес ткие диски и флэшки, а также карты памяти SD и MMC. Данное ус тройс тво является технически сложным изделием, сос тоящим из аппаратной и программной частей. Пожалуйс та, внимательно изучите приведенное ниже руководство по нас тройке, во избежание трудностей в его эксплуатации. Обратите внимание, что реализация функций плеера зависит от установленного в нем программного обеспечения (т. н. ―прошивки‖). Данная инс трукция описывает функционал прошивки версии 3.0 (Cedar1207_R1.0). Проигрыватель KONOOS GV-3108
поддерживает возможнос ть обновления прошивки.
1.1
Гарантия, срок службы и сфера применения изделия
Производитель устанавливает для данного устройства гарантийный период, равный 12 месяцам с даты продажи. Официальный срок с лужбы изделия сос тавляет 3 года, однако реальный срок службы может превосходить ус танавливаемый официально. Ус тройс тво предназначено для использования в быту. 1.2
Условные обозначения, использованные в тексте
―MOVIE‖
Названия кнопок пульта ДУ
――
Пиктограммы на кнопках пульта ДУ не имеющих подписи
”Сеть”
Название пунктов меню и значения параметров пунктов меню
меню ―Дейс твие‖ >>
―Новый пользователь‖
Сокращенная запись пос ледовательнос ти действий, которые необходимо выполнить для нас тройки. Подробная запись для данного примера выглядела бы так: «Откройте меню ―Действие‖ и выберите пункт ‖Новый пользователь‖»
Несоблюдение этих требований может вызвать повреждение оборудования, а также повлечь причинение вреда другому имуществу или здоровью
!
Соблюдение этих требований необходимо для нормальной работы устройс тва
*
?
Разъяснение технических терминов встречающихся в текс те
Примечание:
Возьмите данную информацию на заметку
1.3
Меры безопасности
Перед началом работы внимательно ознакомьтесь с нас тоящим руководс твом.
Подключайте адаптер ус тройс тва только к сети переменного тока 100В - 240В 50/60Гц.
Используйте ус тройс тво только с прилагающимся в комплекте адаптером.
В процессе работы адаптер питания устройс тва нагревается. Нормальной температурой
адаптера является температура до 60
О
С. Обеспечьте плееру и адаптеру питания должную
вентиляцию. Не размещайте оборудование в мес тах, где что -либо может помешать нормальному охлаждению устройс тв - на мягкой мебели, коврах, в шкафах, вблизи отопительных приборов, и т.д. Не допускайте попадания на него прямых солнечных лучей, не накрывайте оборудование никакими предметами.
Данное оборудование предназначено для эксплуатации в помещении. Температура окружающей
среды должна быть в пределах от 0 до 40
O
C.
Не погружайте оборудование в любые жидкости, не проливайте никакие жидкос ти на
оборудование.
Если оборудование долгое время находилось на холоде, включать его в сеть и работать на нем
разрешается только спустя 4-6 часов пребывания в отапливаемом помещении.
В случае неисправности, задымления, повреждения электрического кабеля или попадания
внутрь устройс тва жидкос ти или посторонних предметов, во избежание поражения электрическим током, не пытайтесь самос тоятельно его починить. Немедленно отключите адаптер питания от

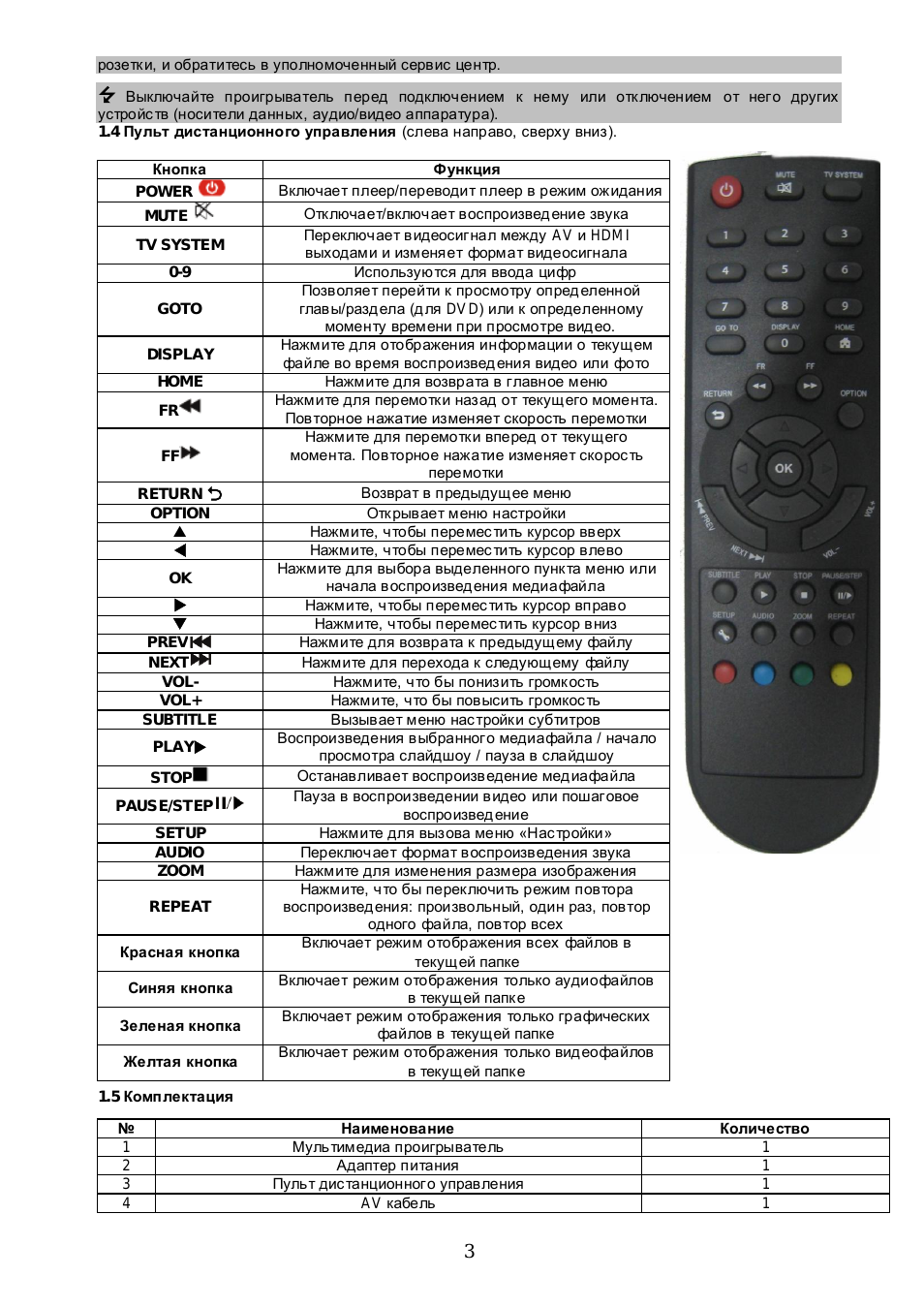

розетки, и обратитесь в уполномоченный сервис центр...
х портовый, с поддержкой различных USB накопи телей
Разъем USB 2.0
Обеспечивает высокоскоростное подключение к компьютеру
Кардридер 2-в-1
Поддержка SD (Secure Digital) и MMC (Multi Media Card)
Видео выходы
Композитный / HDMI
Аудио выходы
Стерео / HDMI / коаксиальный SPDIF
Поддерживаемые типы аудиофайлов
MP3, WMA, AAC, APE, FLAC, OGG
Поддерживаемые типы видеофайлов
AVI, MPG, VOB, DAT, MP4, MOV, MKV, RM/RMVB, FLV
Поддерживаемые видеокодеки
MPEG 1/2/4, DivX, Xvid, H.264, VC-1, RM
Поддерживаемые форматы субтитров
SSA, SRT, SUB
Поддерживаемые типы графических
файлов
JPG, BMP, PNG, GIF
Характерис тики адаптера питания
Входное напряжение: переменный ток 100В -240В 50/60Гц
Выходное напряжение: постоянный ток 12В, 2А
Габариты (Вх ШхГ)
56.5x215
х164.6 мм
Вес
Около 750 г (без жес ткого диска)
Примечание: производитель оставляет за собой право изменять спецификации и характерис тики изделия без предварительного уведомления. 1.7

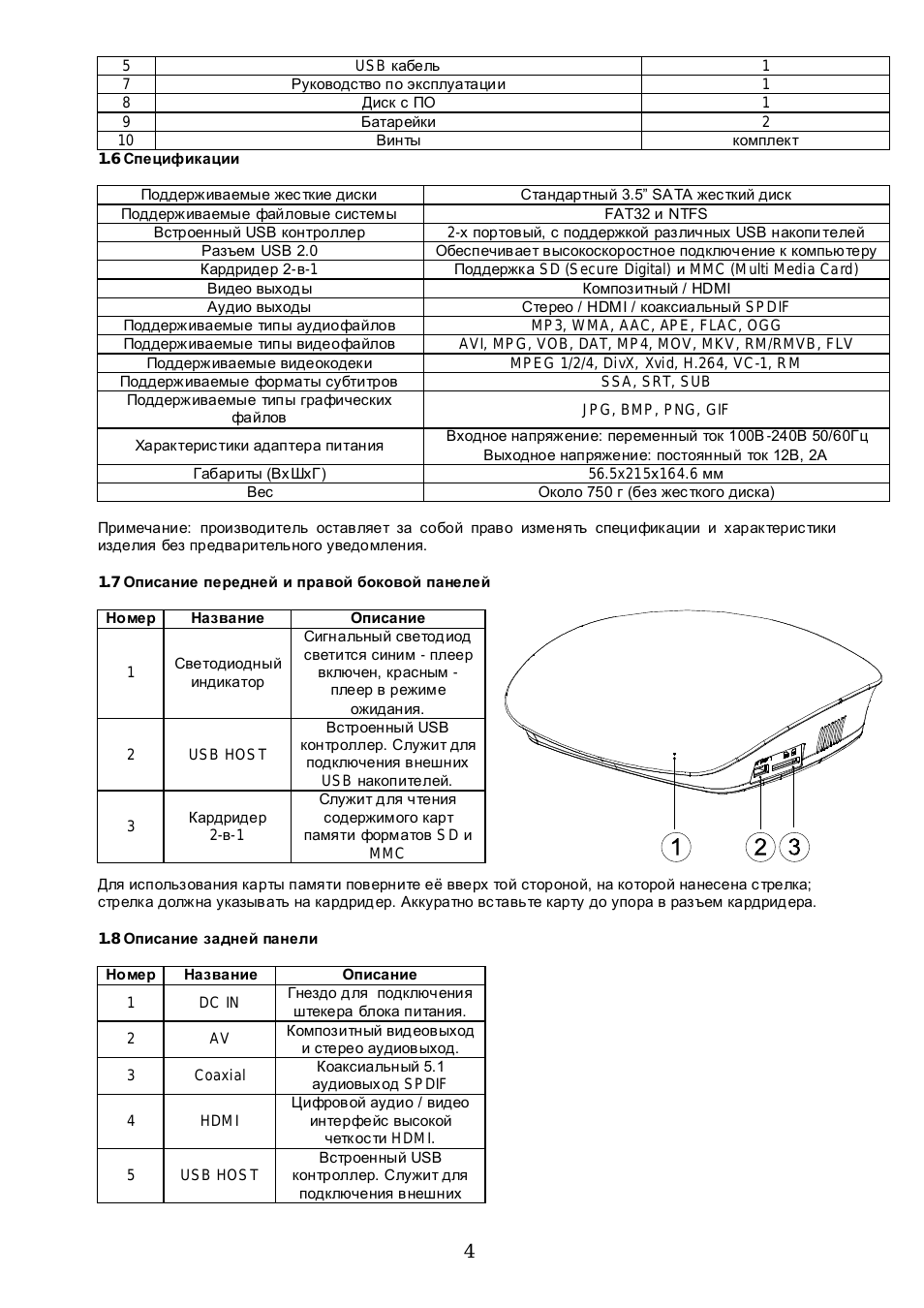

Описание передней и правой боковой панелей
Для использования карты памяти поверните еѐ вверх той стороной, на которой нанесена с трелка; стрелка должна указывать на кардридер. Аккуратно вс тавьте карту до упора в разъем кардридера.
1.8
Описание задней панели
Номер
Название
Описание
1
Светодиодный
индикатор
Сигнальный светодиод светится синим - плеер
включен, красным -
плеер в режиме
ожидания.
2
USB HOS T
Встроенный USB
контроллер. Служит для
подключения внешних
USB
накопителей.
3
Кардридер
2-
в-1
Служит для чтения
содержимого карт
памяти форматов SD и
MMC
Номер
Название
Описание
1
DC IN
Гнездо для подключения
штекера блока питания.
2
AV
Композитный видеовыход
и стерео аудиовыход.
3
Coaxial
Коаксиальный 5.1
аудиовых од SPDIF
4
HDMI
Цифровой аудио / видео
интерфейс высокой
четкос ти HDMI.
5
USB HOS T
Встроенный USB
контроллер. Служит для
подключения внешних

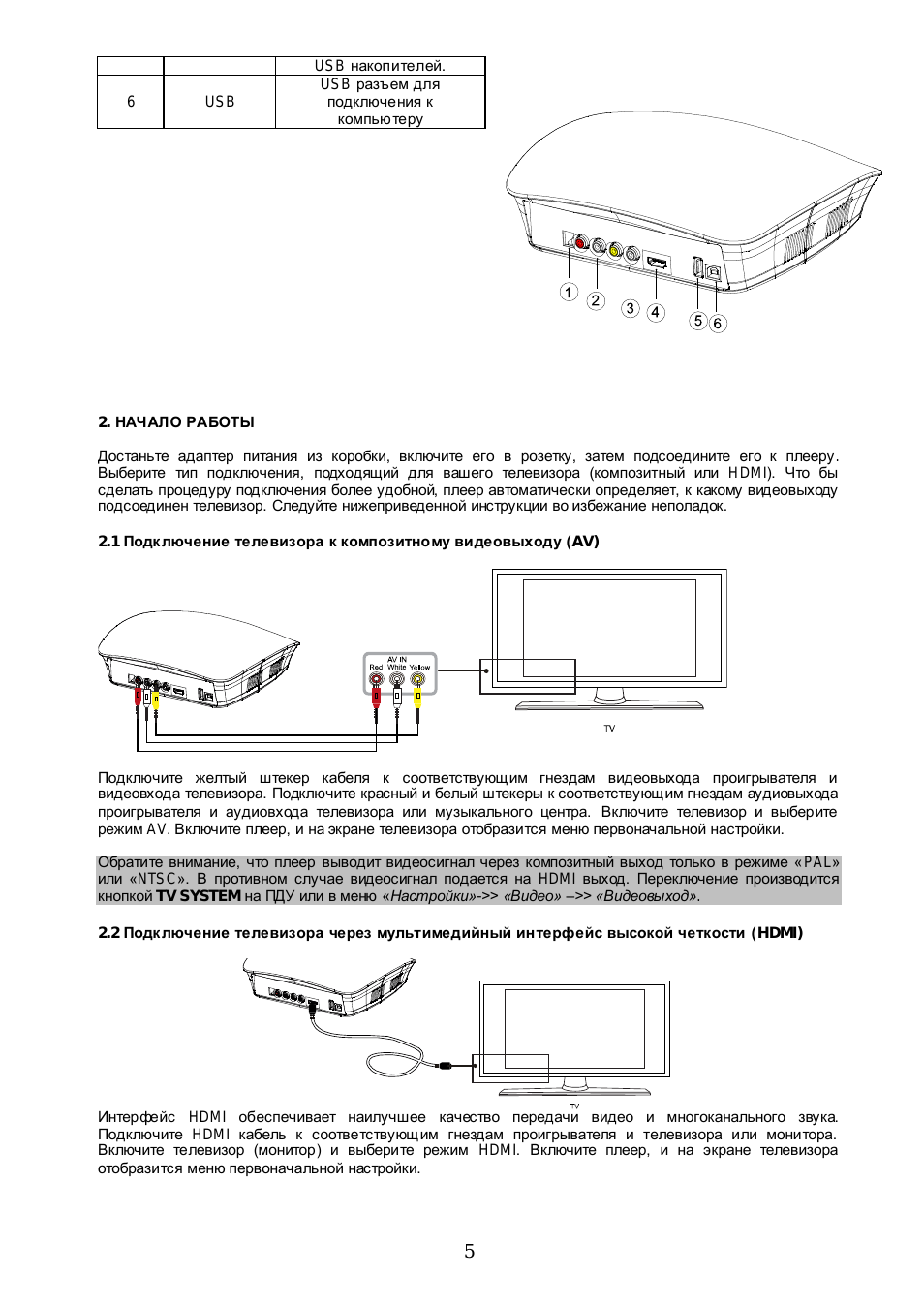

НАЧАЛО РАБОТЫ Достаньте адаптер питания из коробки, включи...
Достаньте адаптер питания из коробки, включите его в розетку, затем подсоедините его к плееру.
Выберите тип подключения, подходящий для вашего телевизора (композитный или HDMI). Что бы сделать процедуру подключения более удобной, плеер автоматически определяет, к какому видеовыходу
подсоединен телевизор. Следуйте нижеприведенной инструкции во избежание неполадок.
2.1
Подк лючение телевизора к композитному видеовыходу (AV)
Подключите желтый штекер кабеля к соответствующим гнездам видеовыхода проигрывателя и
видеовхода телевизора. Подключите красный и белый штекеры к соответствующим гнездам аудиовыхода проигрывателя и аудиовхода телевизора или музыкального центра. Включите телевизор и выберите режим AV. Включите плеер, и на экране телевизора отобразится меню первоначальной настройки.
Обратите внимание, что плеер выводит видеосигнал через композитный выход только в режиме «PAL»
или «NTSC». В противном случае видеосигнал подается на HDMI выход. Переключение производится кнопкой TV SYSTEM на ПДУ или в меню «Настройки»->> «Видео» –>> «Видеовыход».
2.2
Подк лючение телевизора через мультимедийный интерфейс высокой четкости (HDMI)
Интерфейс HDMI обеспечивает наилучшее качество передачи видео и многоканального звука. Подключите HDMI кабель к соответствующим гнездам проигрывателя и телевизора или монитора.
Включите телевизор (монитор) и выберите режим HDMI. Включите плеер, и на экране телевизора отобразится меню первоначальной настройки.

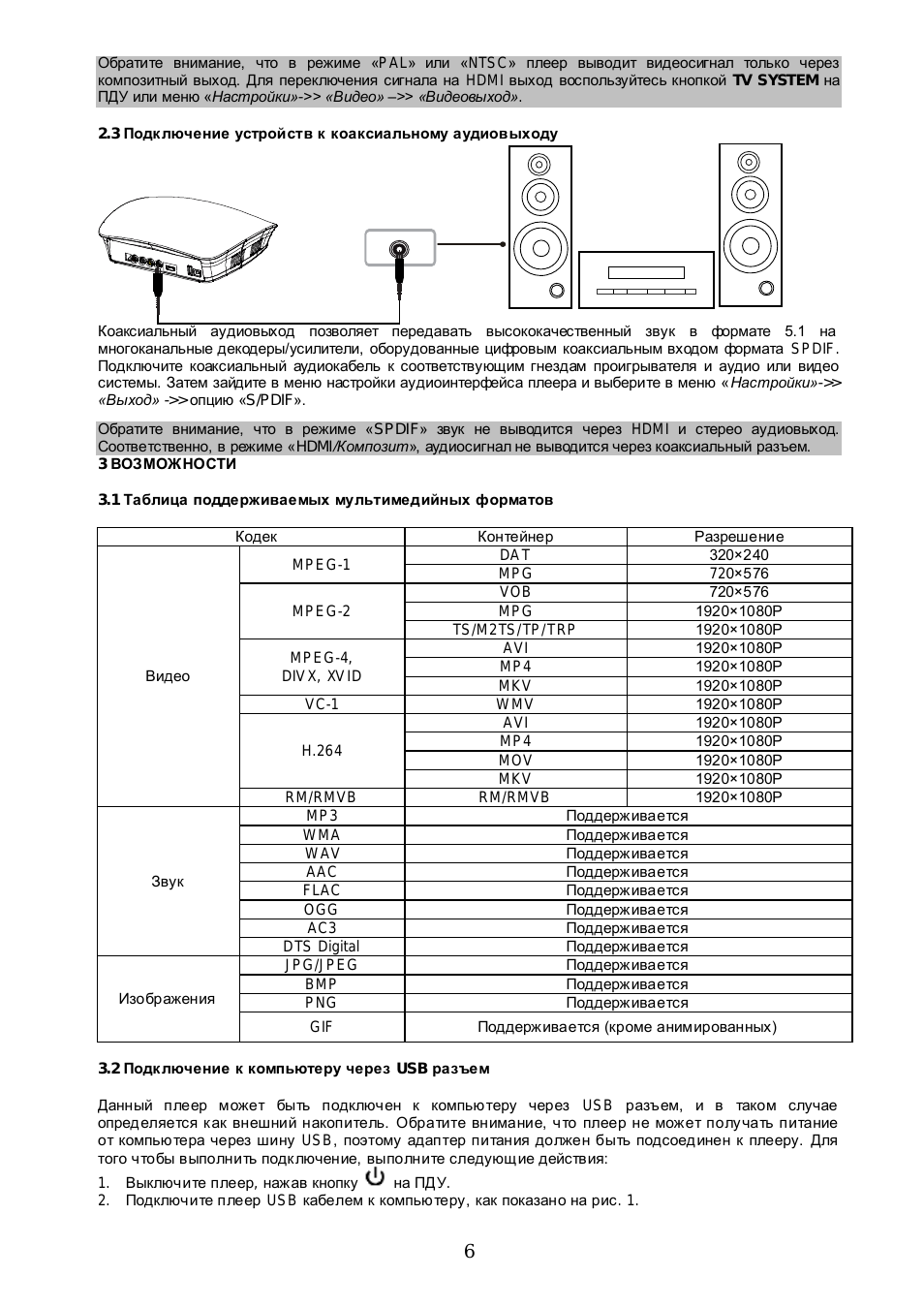

Обратите внимание, что в режиме «PAL» или «NTSC» плеер выводит видеосигнал только через композитный выход. Для переключения сигнала на HDMI выход воспользуйтесь кнопкой TV SYSTEM на
ПДУ или меню «Настройки»->> «Видео» –>> «Видеовыход».
2.3
Подк лючение устройств к коаксиальному аудиовыходу
Коаксиальный аудиовыход позволяет передавать высококачественный звук в формате 5.1 на многоканальные декодеры/усилители, оборудованные цифровым коаксиальным входом формата SPDIF. Подключите коаксиальный аудиокабель к соответствующим гнездам проигрывателя и аудио или видео
системы. Затем зайдите в меню настройки аудиоинтерфейса плеера и выберите в меню «Настройки»->> «Выход» ->> опцию «S/PDIF».
Обратите внимание, что в режиме «SPDIF» звук не выводится через HDMI и стерео аудиовыход. Соответственно, в режиме «HDMI/Композит», аудиосигнал не выводится через коаксиальный разъем. 3
ВОЗМОЖНОСТИ
3.1
Таблица поддерживаемых мультимедийных форматов
Кодек
Контейнер
Разрешение
Видео
MPEG-1
DA T
320×240
MPG
72
0×576
MPEG-2
VOB
720×576
MPG
1920×1080P
TS/M2TS/ TP/ TRP
1920×1080P
MPEG-4,
DIV X, XV ID
AVI
1920×1080P
MP4
1920×1080P
MKV
1920×1080P
VC-1
WMV
1920×1080P
H.264
AVI
1920×1080P
MP4
1920×1080P
MOV
1920×1080P
MKV
1920×1080P
RM/RMVB
RM/RMVB
1920×1080P
Звук
MP3
Поддерживается
WMA
Поддерживается
WAV
Поддерживается
AAC
Поддерживается
FLAC
Поддерживается
OGG
Поддерживается
AC3
Поддерживается
DTS Digital
Поддерживается
Изображения
JPG/JPEG
Поддерживается
BMP
Поддерживается
PNG
Поддерживается
GIF
Поддерживается (кроме анимированных)
3.2
Подк лючение к компьютеру через USB разъем
Данный плеер может быть подключен к компьютеру через USB разъем, и в таком случае определяется как внешний накопитель. Обратите внимание, что плеер не может получать питание от компьютера через шину USB, поэтому адаптер питания должен быть подсоединен к плееру. Для того чтобы выполнить подключение, выполните следующие действия:
1.
Выключите плеер, нажав кнопку
на ПДУ.
2.
Подключите плеер USB кабелем к компьютеру, как показано на рис. 1.

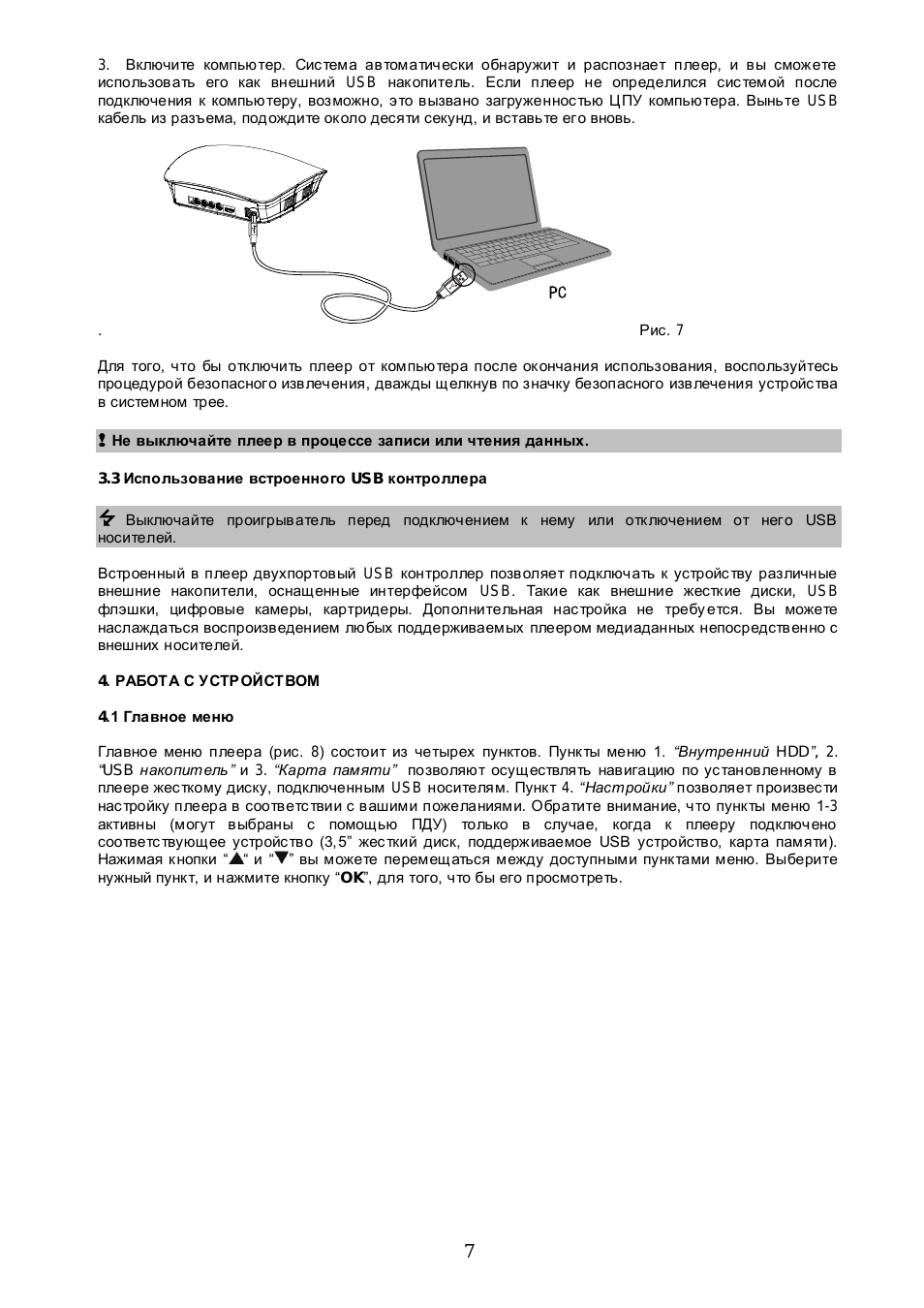

Включите компьютер. Сис тема автоматически обнаружит и рас...
Включите компьютер. Сис тема автоматически обнаружит и распознает плеер, и вы сможете
использовать его как внешний USB накопитель. Если плеер не определился сис темой после подключения к компьютеру, возможно, это вызвано загруженнос тью ЦПУ компьютера. Выньте USB кабель из разъема, подождите около десяти секунд, и вставьте его вновь.
.
Рис. 7
Для того, что бы отключить плеер от компьютера после окончания использования, воспользуйтесь процедурой безопасного извлечения, дважды щелкнув по значку безопасного извлечения устройс тва в системном трее.
!
Не выключайте плеер в процессе записи или чтения данных.
3.3
Использование встроенного USB контроллера
Выключайте проигрыватель перед подключением к нему или отключением от него USB
носителей.
Встроенный в плеер двухпортовый USB контроллер позволяет подключать к устройс тву различные внешние накопители, оснащенные интерфейсом USB. Такие как внешние жесткие диски, USB флэшки, цифровые камеры, картридеры. Дополнительная нас тройка не требу ется. Вы можете наслаждаться воспроизведением любых поддерживаемых плеером медиаданных непосредственно с внешних носителей. 4
. РАБОТА С УСТРОЙСТВОМ
4
.1 Главное меню
Главное меню плеера (рис. 8) состоит из четырех пунктов. Пункты меню 1. “Внутренний HDD”, 2. “USB накопитель” и3. “Карта памяти” позволяют осуществлять навигацию по ус тановленному в плеере жес ткому диску, подключенным USB носителям. Пункт 4. “Настройки” позволяет произвес ти нас тройку плеера в соответс твии с вашими пожеланиями. Обратите внимание, что пункты меню 1-3 активны (могут выбраны с помощью ПДУ) только в случае, когда к плееру подключено соответс твующее устройс тво (3,5‖ жес ткий диск, поддерживаемое USB устройство, карта памяти). Нажимая кнопки ― ― и ― ‖ вы можете перемещаться между доступными пунктами меню. Выберите нужный пункт, и нажмите кнопку ―OK‖, для того, что бы его просмотреть.

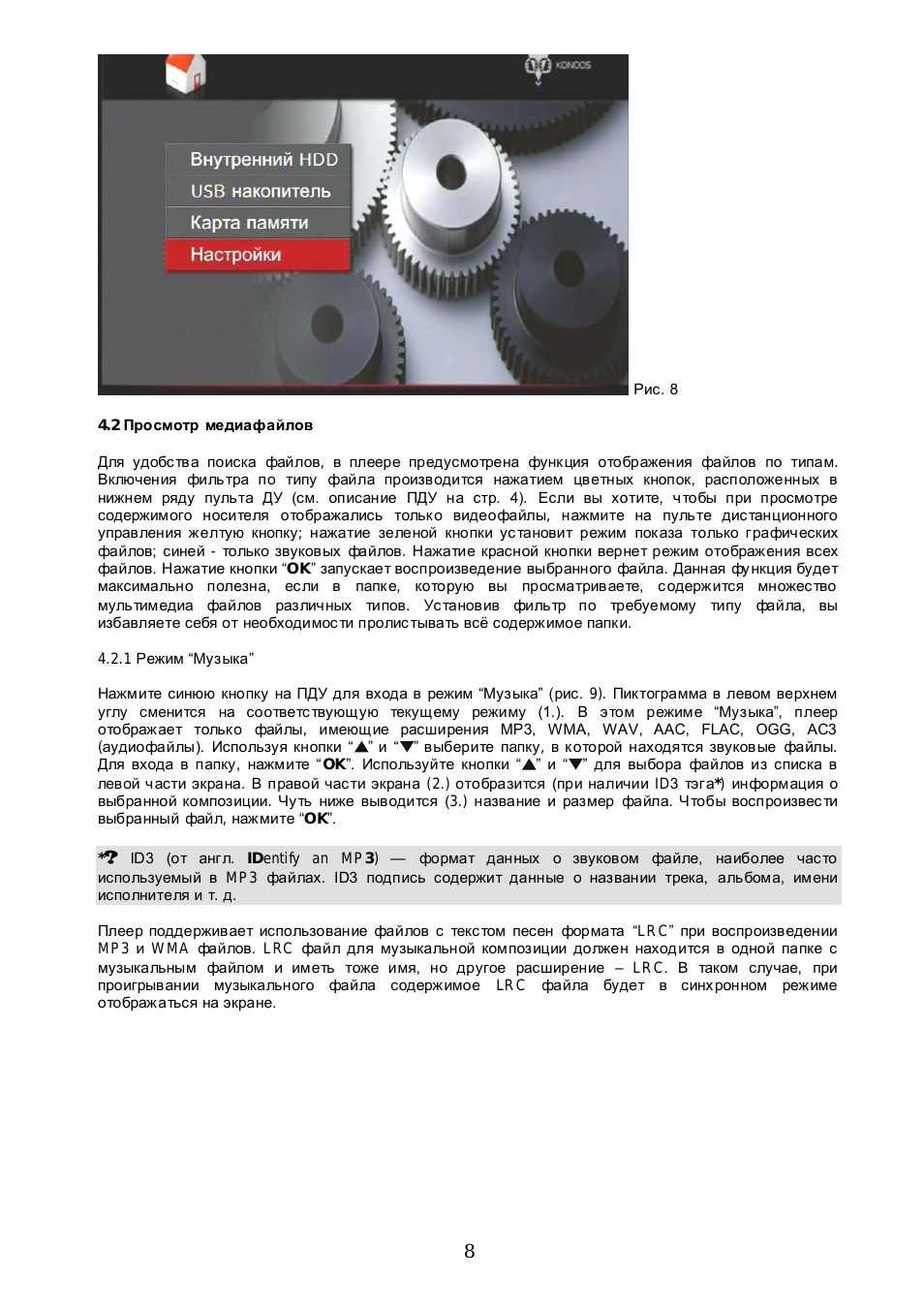

Просмотр медиафайлов Для удобс тва поиска файлов, в плеере...
Для удобс тва поиска файлов, в плеере предусмотрена функция отображения файлов по типам. Включения фильтра по типу файла производится нажатием цветных кнопок, расположенных в нижнем ряду пульта ДУ (см. описание ПДУ на стр. 4). Если вы хотите, ч тобы при просмотре содержимого носителя отображались только видеофайлы, нажмите на пульте дис танционного управления желтую кнопку; нажатие зеленой кнопки ус тановит режим показа только графических файлов; синей - только звуковых файлов. Нажатие красной кнопки вернет режим отображения всех файлов. Нажатие кнопки ―OK‖ запускает воспроизведение выбранного файла. Данная фу нкция будет максимально полезна, ес ли в папке, которую вы просматриваете, с одержится множес тво мультимедиа файлов различных типов. Ус тановив фильтр по требуемому типу файла, вы избавляете себя от необходимос ти пролис тывать всѐ содержимое папки.
4.2.1
Режим ―Музыка‖
Нажмите синюю кнопку на ПДУ для входа в режим ―Музыка‖ (рис. 9). Пиктограмма в левом верхнем углу сменится на соответс твующую текущему режиму (1.). В этом режиме ―Музыка‖, плеер отображает только файлы, имеющие расширения MP3, WMA, WAV, AAC, FLAC, OGG, AC3 (
аудиофайлы). Используя кнопки ― ‖ и ― ‖ выберите папку, в которой находятся звуковые файлы.
Для входа в папку, нажмите ―OK‖. Используйте кнопки ― ‖ и ― ‖ для выбора файлов из списка в левой части экрана. В правой час ти экрана (2.) отобразится (при наличии ID3 тэга*) информация о выбранной композиции. Чу ть ниже выводится (3.) название и размер файла. Чтобы воспроизвес ти выбранный файл, нажмите ―OK‖.
*
?
ID3 (от англ. IDentify an MP3) — формат данных о звуковом файле, наиболее час то
используемый в MP3 файлах. ID3 подпись содержит данные о названии трека, альбома, имени исполнителя и т. д.
Плеер поддерживает использование файлов с текс том песен формата ―LRC‖ при воспроизведении MP3
и WMA файлов. LRC файл для музыкальной композиции должен находится в одной папке с
музыкальным файлом и иметь тоже имя, но другое расширение – LRC. В таком случае, при проигрывании музыкального файла содержимое LRC файла будет в синх ронном режиме отображаться на экране.

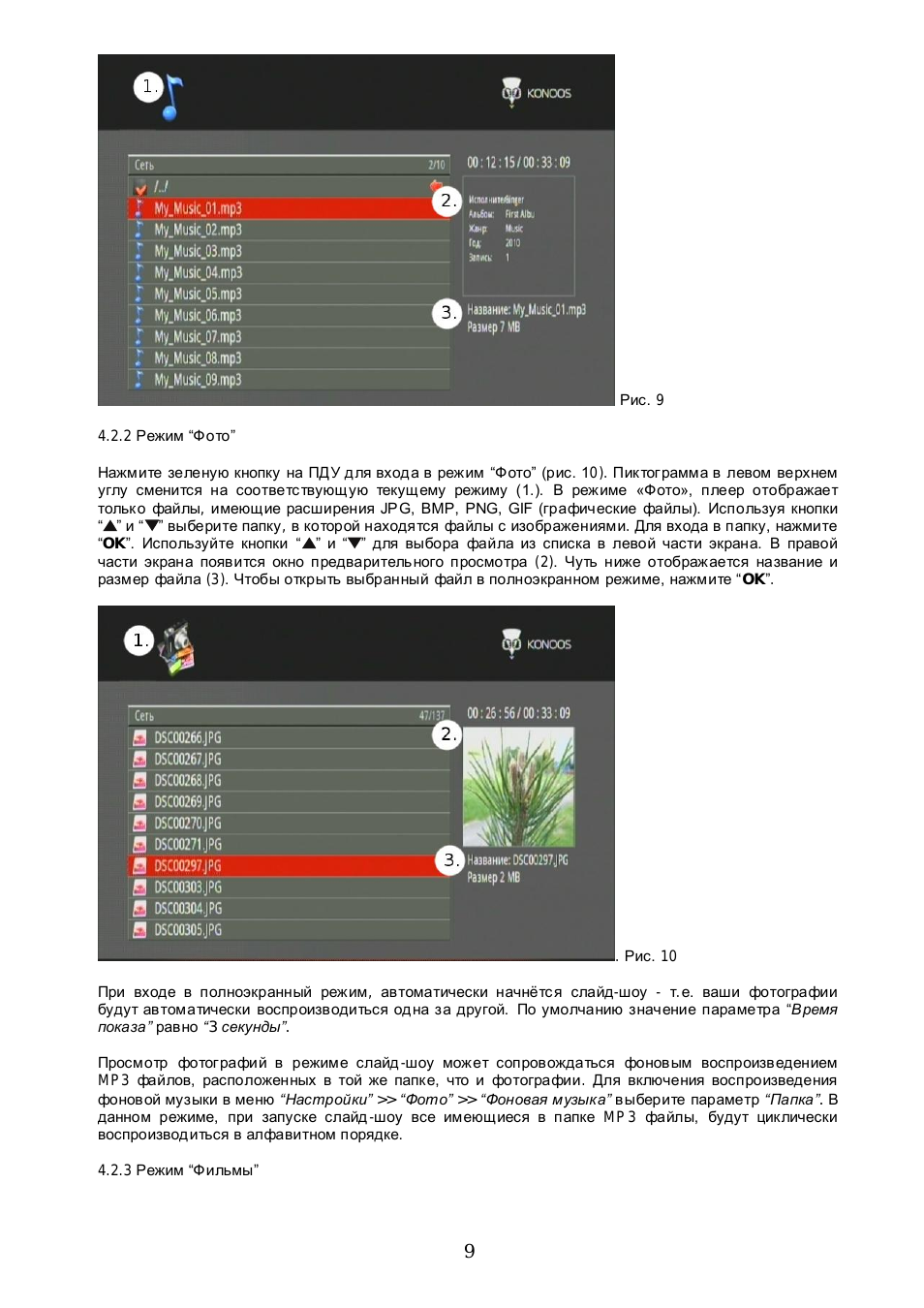

Нажмите зеленую кнопку на ПДУ для входа в режим...
Нажмите зеленую кнопку на ПДУ для входа в режим ―Фото‖ (рис. 10). Пиктограмма в левом верхнем углу сменится на соответс твующую текущему режиму (1.). В режиме «Фото», плеер отображает только файлы, имеющие расширения JPG, BMP, PNG, GIF (графические файлы). Используя кнопки ― ‖ и ― ‖ выберите папку, в которой находятся файлы с изображениями. Для входа в папку, нажмите ―OK‖. Используйте кнопки ― ‖ и ― ‖ для выбора файла из списка в левой части экрана. В правой части экрана появится окно предварительного просмотра (2). Чуть ниже отображается название и размер файла (3). Чтобы открыть выбранный файл в полноэкранном режиме, нажмите ―OK‖.
.
Рис. 10
При входе в полноэкранный режим, автоматически начнѐтс я слайд-шоу - т.е. ваши фотографии будут автоматически воспроизводиться одна за другой. По умолчанию значение параметра ―Время показа” равно “3 секунды”.
Просмотр фотографий в режиме слайд -шоу может сопровождаться фоновым воспроизведением MP3
файлов, расположенных в той же папке, что и фотографии. Для включения воспроизведения
фоновой музыки в меню “Настройки” >> “Фото” >> “Фоновая музыка” выберите параметр “Папка”. В данном режиме, при запуске слайд -шоу все имеющиеся в папке MP3 файлы, будут циклически воспроизводиться в алфавитном порядке.
4.2.3
Режим ―Фильмы‖

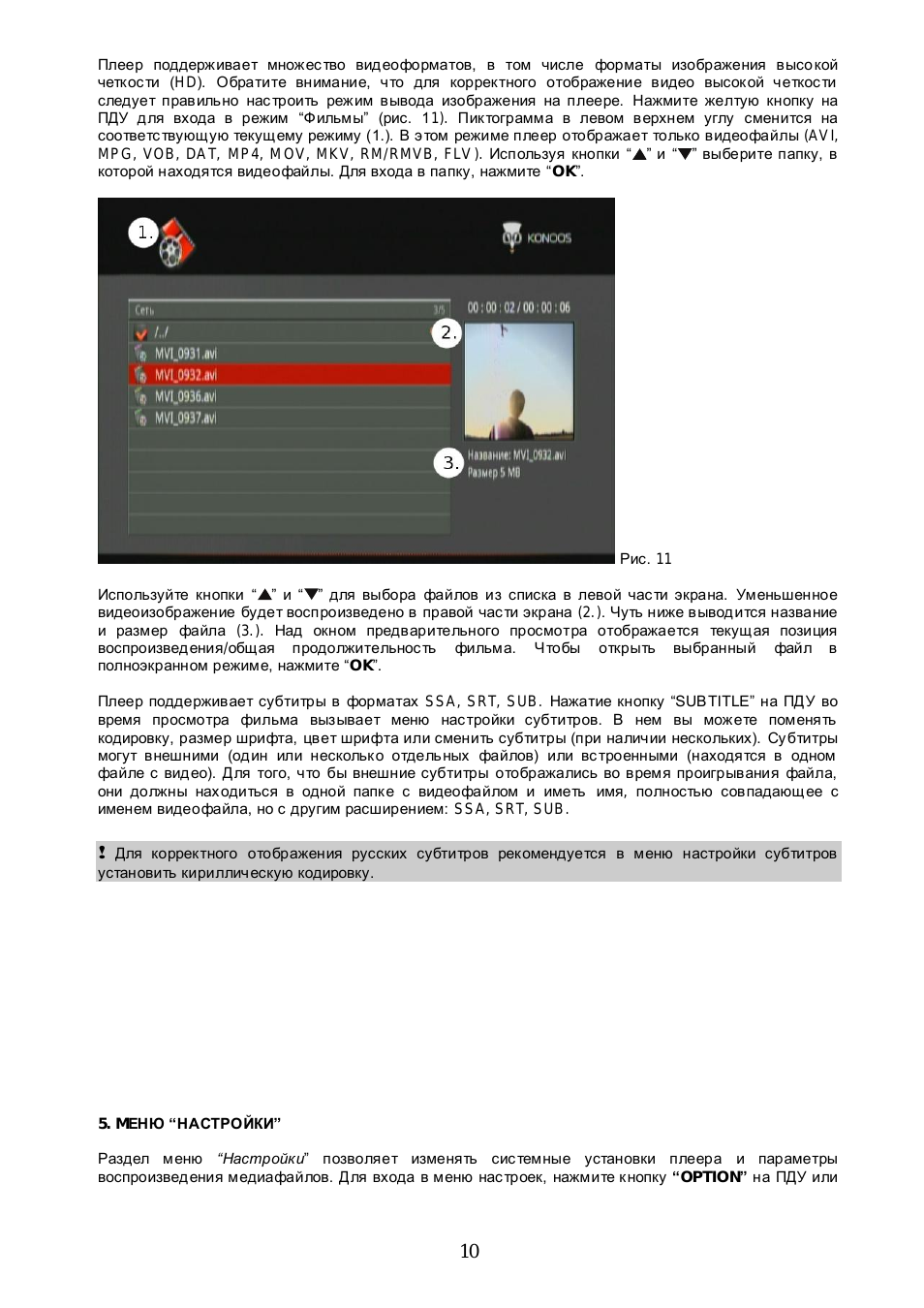

Плеер поддерживает множес тво видеоформатов, в том числе фо...
Плеер поддерживает множес тво видеоформатов, в том числе форматы изображения высо кой четкос ти (HD). Обратите внимание, что для корректного отображение видео высокой четкос ти следует правильно нас троить режим вывода изображения на плеере. Нажмите желтую кнопку на ПДУ для входа в режим ―Фильмы‖ (рис. 11). Пиктограмма в левом верхнем углу сменится на соответс твующую текущему режиму (1.). В этом режиме плеер отображает только видеофайлы (AVI, MPG, VOB, DA T, MP4, MOV, MKV, RM/ RMVB, FLV ).
Используя кнопки ― ‖ и ― ‖ выберите папку, в
которой находятся видеофайлы. Для входа в папку, нажмите ―OK‖.
Рис. 11
Используйте кнопки ― ‖ и ― ‖ для выбора файлов из списка в левой час ти экрана. Уменьшенное видеоизображение будет воспроизведено в правой час ти экрана (2.). Чуть ниже выводится название и размер файла (3.). Над окном предварительного просмотра отображается текущая позиция воспроизведения/общая продолжительнос ть фильма. Чтобы открыть выбранный файл в полноэкранном режиме, нажмите ―OK‖.
Плеер поддерживает субтитры в форматах SSA, SRT, SUB. Нажатие кнопку ―SUBTITLE‖ на ПДУ во время просмотра фильма вызывает меню нас тройки субтитров. В нем вы можете поменять кодировку, размер шрифта, цвет шрифта или сменить субтитры (при наличии нескольких). Су бтитры могут внешними (один или несколько отдельных файлов) или вс троенными (находятся в одном файле с видео). Для того, что бы внешние субтитры отображались во время проигрывания файла, они должны нах одиться в одной папке с видеофайлом и иметь имя, полностью совпадающ ее с именем видеофайла, но с другим расширением: SSA, SRT, SUB.
!
Для корректного отображения русских субтитров рекомендуется в меню настройки субтитров
установить кириллическую кодировку.
5. M
ЕНЮ “НАСТРОЙКИ”
Раздел меню “Настройки‖ позволяет изменять сис темные установки плеера и параметры воспроизведения медиафайлов. Для входа в меню нас троек, нажмите кнопку “OPTION” на ПДУ или
