Инструкция и руководство для
Konoos GV-3765

МУЛЬТИМЕДИЙНЫЙ

ПРОИГРЫВАТЕЛЬ

KONOOS GV-3765

Инструкция по эксплуатации

2

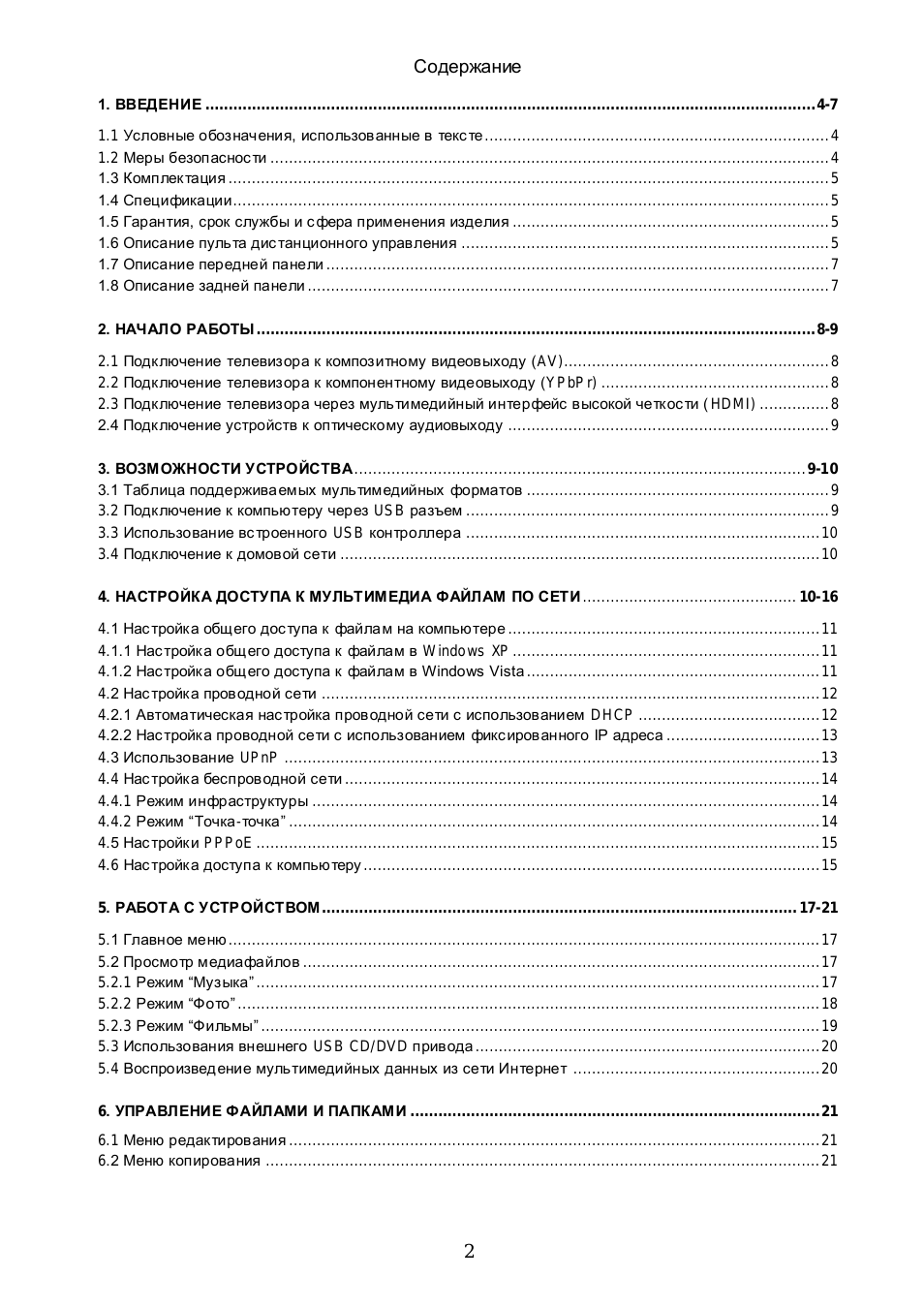

Содержание

1. ВВЕДЕНИЕ ................................................................................................................................... 4-7

1.1

Условные обозначения, использованные в текс те .......................................................................... 4

1.2

Меры безопаснос ти ........................................................................................................................ 4

1.3 Комплектация ................................................................................................................................. 5
1.4 Спецификации................................................................................................................................ 5
1.5 Гарантия, срок службы и с фера применения изделия .................................................................... 5
1.6 Описание пульта дис танционного управления ............................................................................... 5

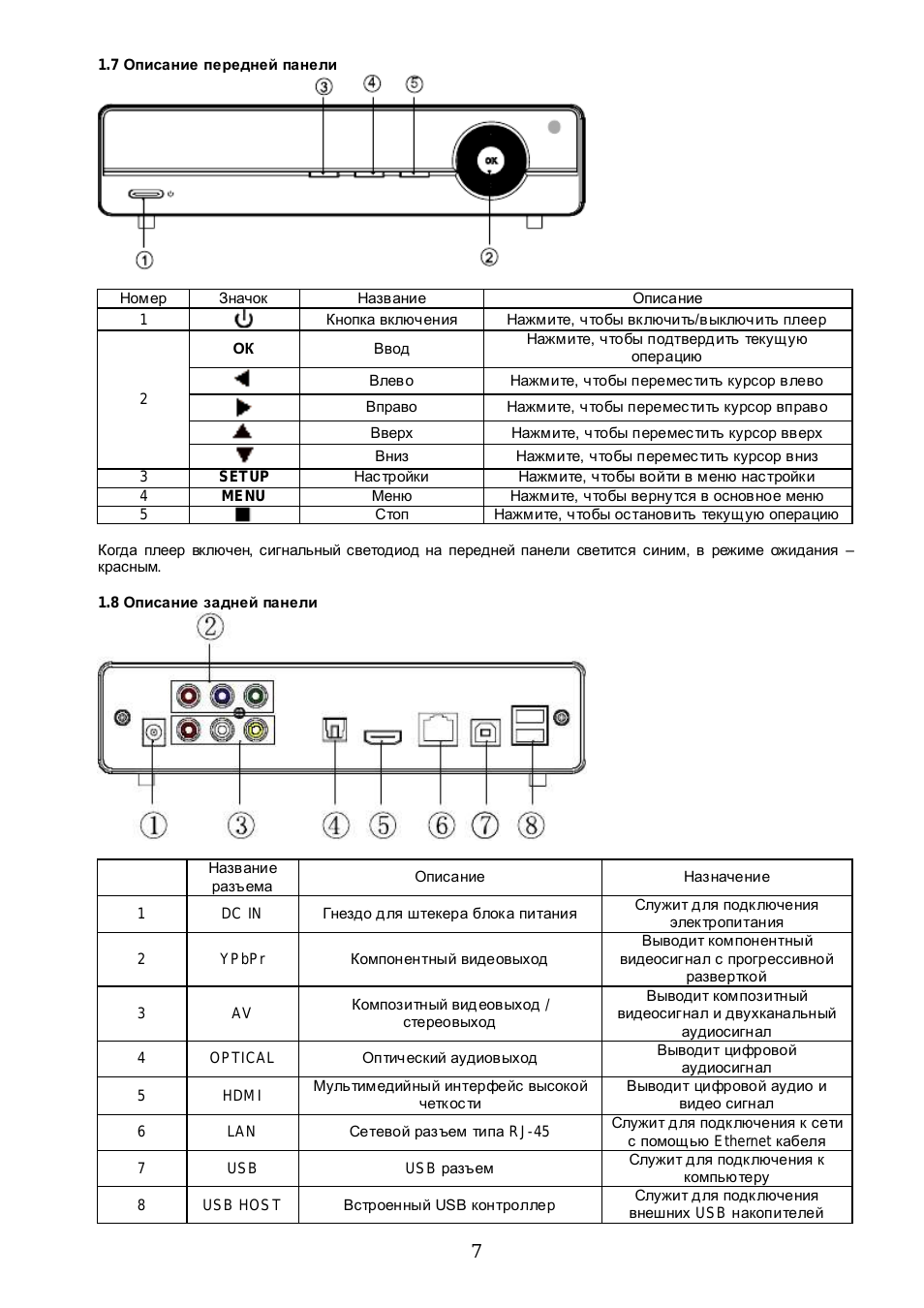

1.7 Описание передней панели ............................................................................................................ 7
1.8 Описание задней панели ................................................................................................................ 7

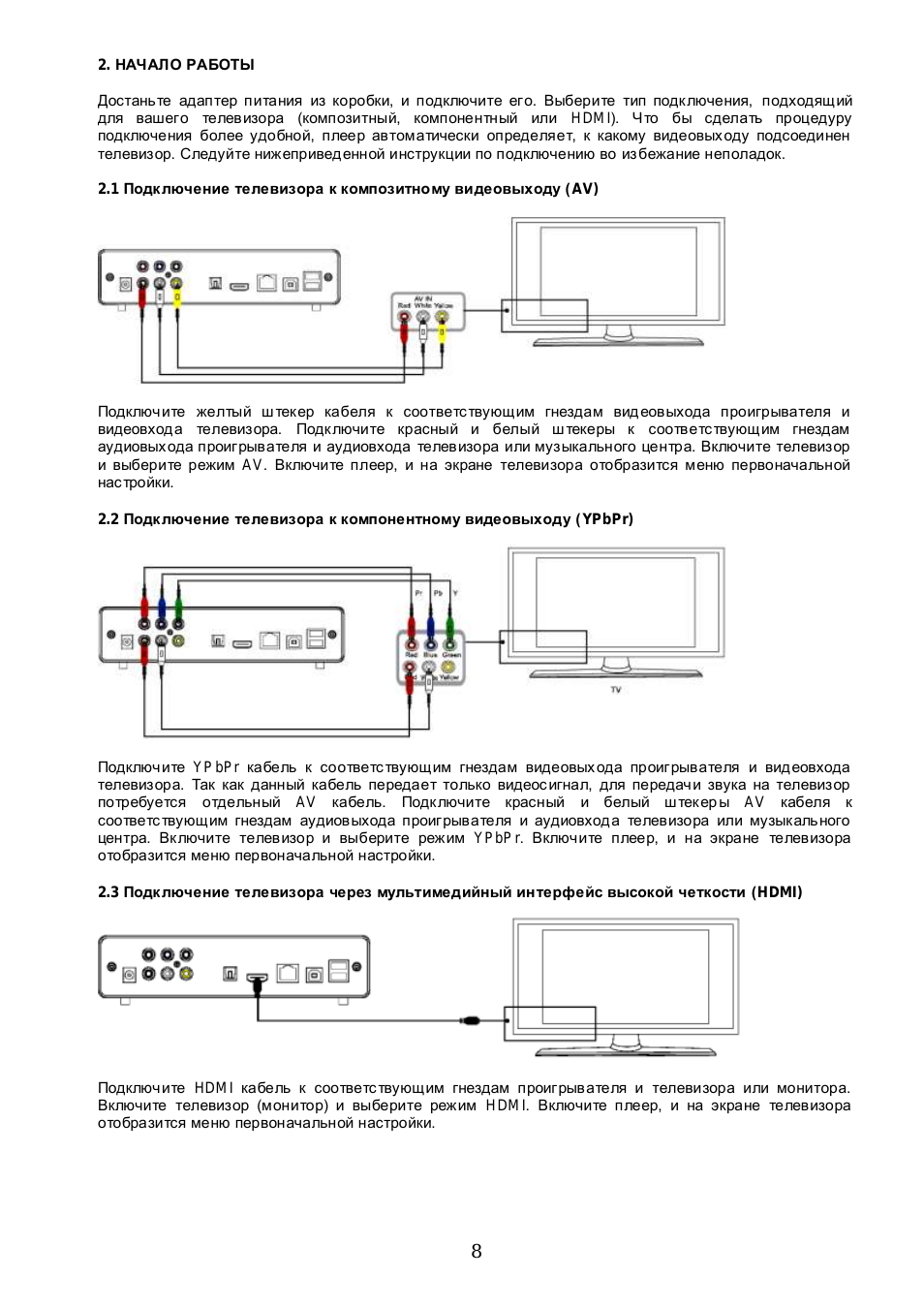

2. НАЧАЛО РАБОТЫ ........................................................................................................................ 8-9

2.1

Подключение телевизора к композитному видеовыходу (AV)......................................................... 8

2.2

Подключение телевизора к компонентному видеовыходу (YPbPr) ................................................. 8

2.3

Подключение телевизора через мультимедийный интерфейс высокой четкос ти ( HDMI) ............... 8

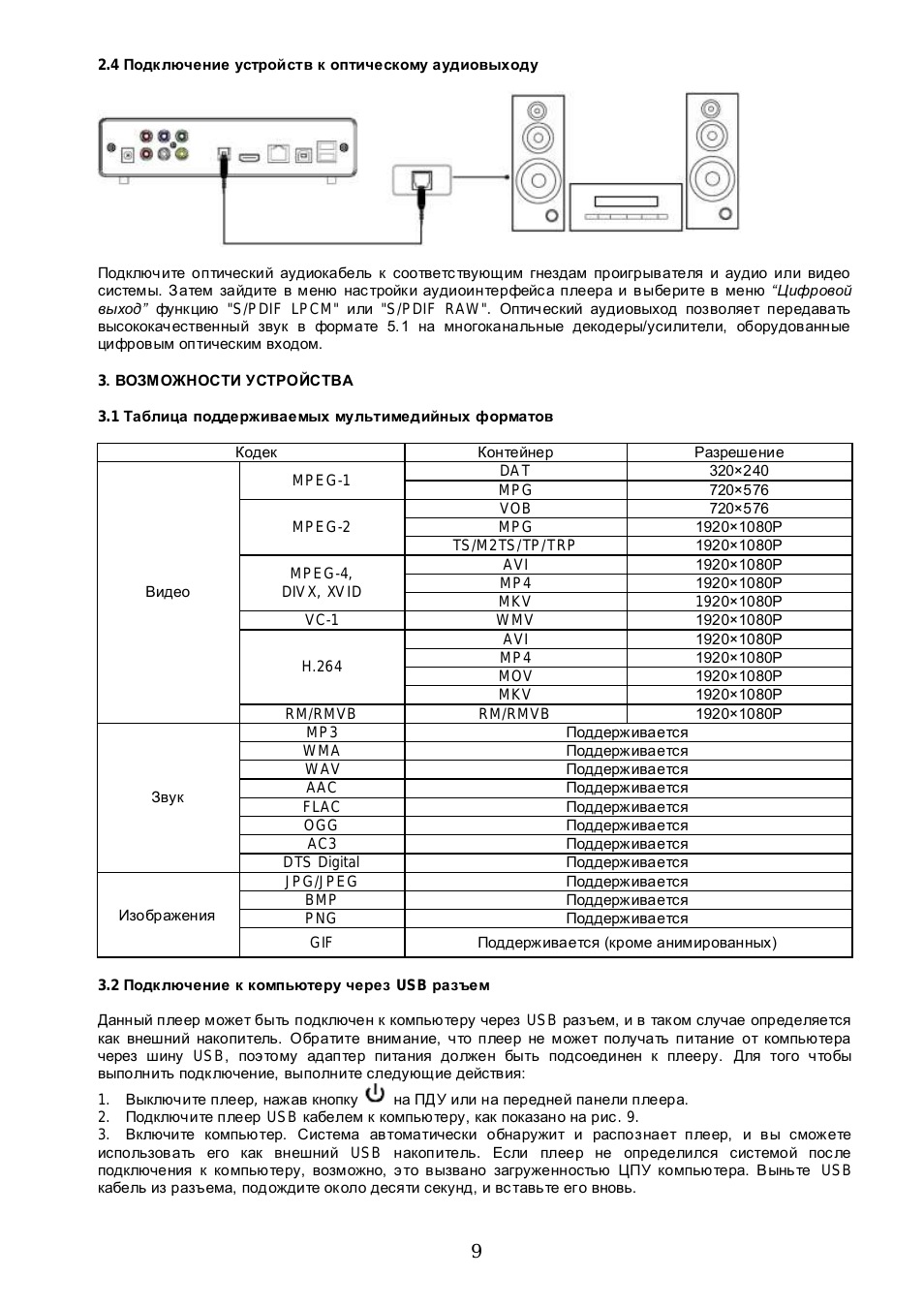

2.4 Подключение устройств к оптическому аудиовыходу ..................................................................... 9

3. ВОЗМОЖНОСТИ УСТРОЙСТВА................................................................................................. 9-10
3.1 Таблица поддерживаемых мультимедийных форматов ................................................................. 9
3.2

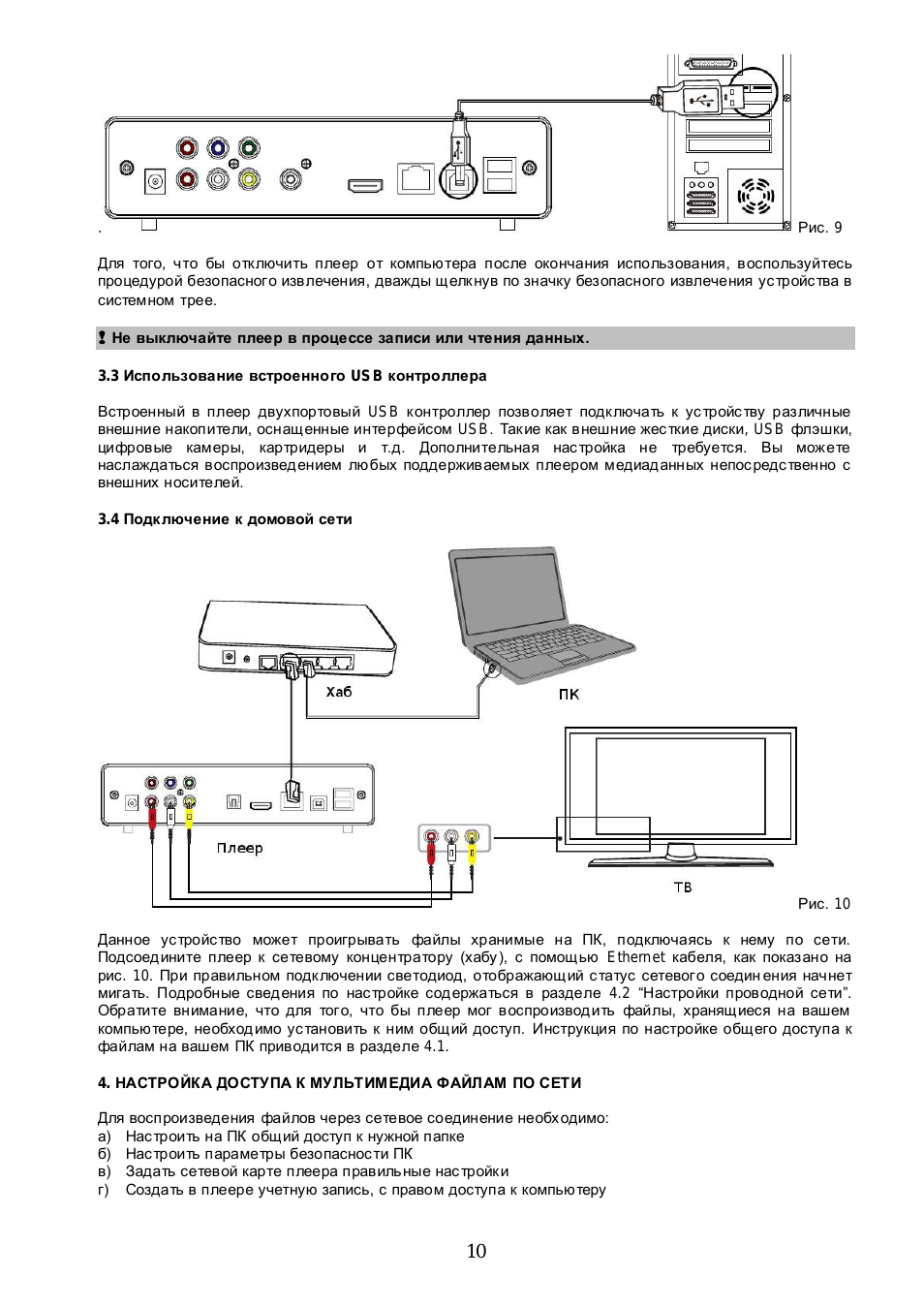

Подключение к компьютеру через USB разъем .............................................................................. 9

3.3

Использование вс троенного USB контроллера ............................................................................ 10

3.4

Подключение к домовой сети ....................................................................................................... 10

4

. НАСТРОЙКА ДОСТУПА К МУЛЬТИМЕДИА ФАЙЛАМ ПО СЕТИ .............................................. 10-16

4

.1 Нас тройка общего дос тупа к файлам на компьютере ................................................................... 11

4

.1.1 Нас тройка общего доступа к файлам в Windows XP .................................................................. 11

4

.1.2 Нас тройка общего доступа к файлам в Windows Vista ............................................................... 11

4

.2 Нас тройка проводной сети ........................................................................................................... 12

4

.2.1 Автоматическая нас тройка проводной сети с использованием DHCP ....................................... 12

4

.2.2 Нас тройка проводной сети с использованием фикс ированного IP адреса ................................. 13

4

.3 Использование UPnP ................................................................................................................... 13

4.4

Нас тройка беспроводной сети ...................................................................................................... 14

4.4.1

Режим инфраструктуры ............................................................................................................. 14

4.4.2

Режим ―Точка-точка‖ .................................................................................................................. 14

4

.5 Нас тройки PPPoE ......................................................................................................................... 15

4.6

Нас тройка доступа к компьютеру .................................................................................................. 15

5

. РАБОТА С УСТРОЙСТВОМ...................................................................................................... 17-21

5

.1 Главное меню ............................................................................................................................... 17

5

.2 Просмотр медиафайлов ............................................................................................................... 17

5.2.1

Режим ―Музыка‖ ......................................................................................................................... 17

5.2.2

Режим ―Фото‖ ............................................................................................................................. 18

5.2.3

Режим ―Фильмы‖ ........................................................................................................................ 19

5.3

Использования внешнего USB CD/DVD привода .......................................................................... 20

5.4

Воспроизведение мультимедийных данных из сети Интернет ..................................................... 20

6

. УПРАВЛЕНИЕ ФАЙЛАМИ И ПАПКАМИ ........................................................................................ 21

6.1

Меню редактирования .................................................................................................................. 21

6

.2 Меню копирования ....................................................................................................................... 21

3

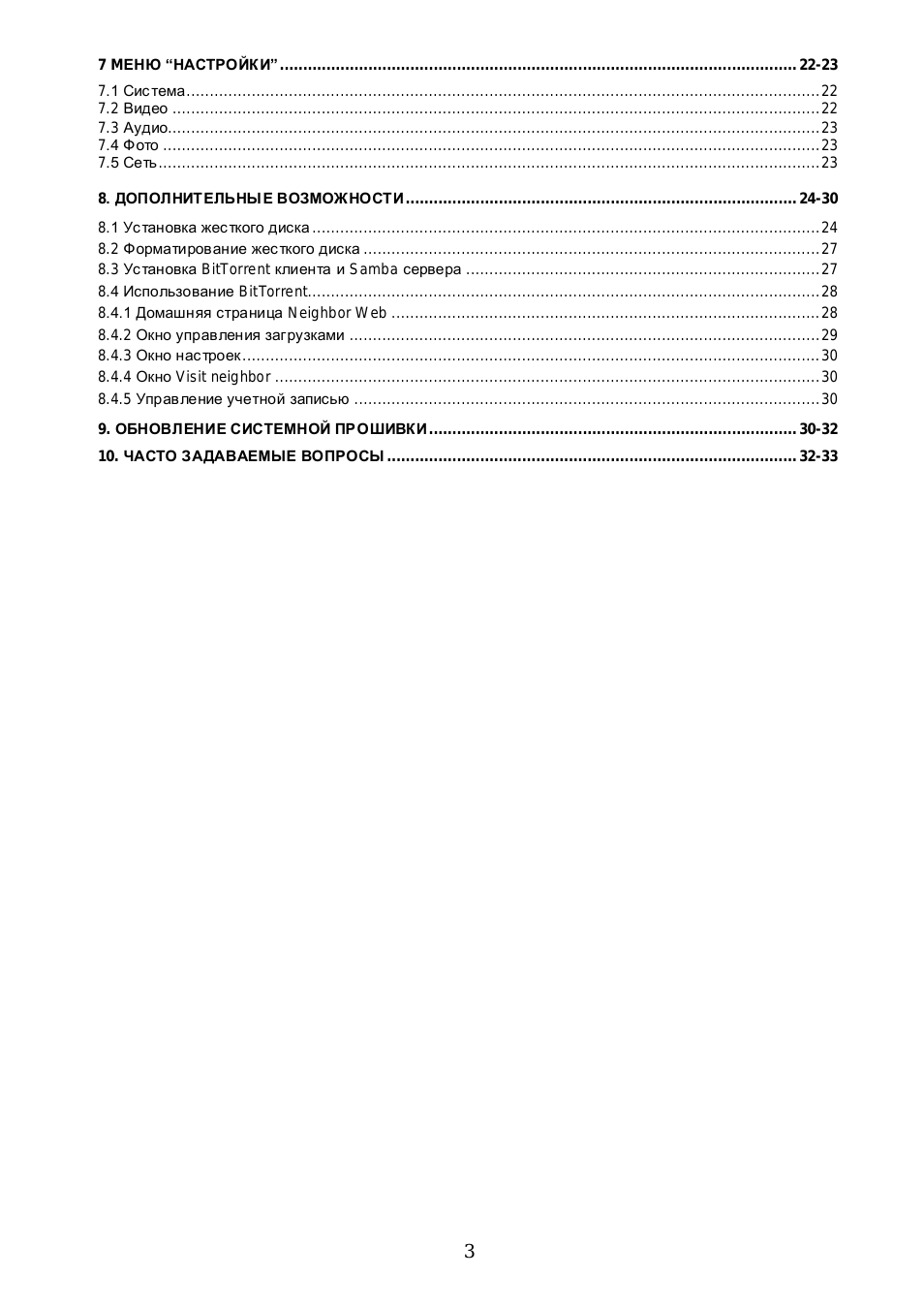

7 M

ЕНЮ “НАСТРОЙКИ” ............................................................................................................... 22-23

7

.1 Сис тема........................................................................................................................................ 22

7.2

Видео ........................................................................................................................................... 22

7.3

Аудио............................................................................................................................................ 23

7

.4 Фото ............................................................................................................................................. 23

7

.5 Сеть.............................................................................................................................................. 23

8

. ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ.................................................................................... 24-30

8

.1 Ус тановка жес ткого диска ............................................................................................................. 24

8.2

Форматирование жес ткого диска .................................................................................................. 27

8.3

Ус тановка BitTorrent клиента и Samba сервера ............................................................................ 27

8

.4 Использование BitTorrent.............................................................................................................. 28

8

.4.1 Домашняя страница Neighbor Web ............................................................................................ 28

8.4.2

Окно управления загрузками ..................................................................................................... 29

8.4.3

Окно нас троек ............................................................................................................................ 30

8.4.4

Окно Visit neighbor ..................................................................................................................... 30

8.4.5

Управление учетной записью .................................................................................................... 30

9.

ОБНОВЛЕНИЕ СИСТЕМНОЙ ПРОШИВКИ............................................................................... 30-32

10.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ ........................................................................................ 32-33

4

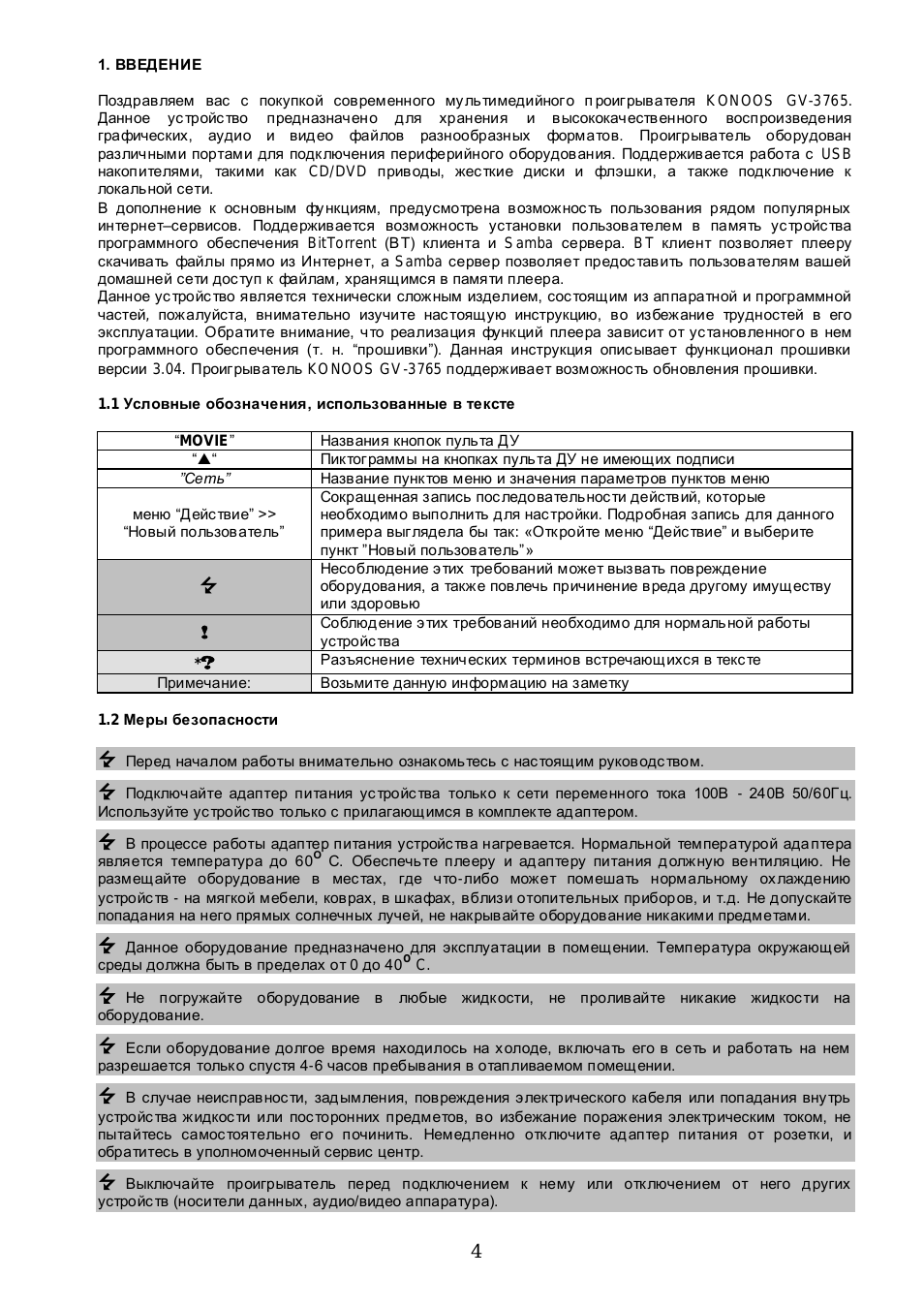

1. ВВЕДЕНИЕ

Поздравляем вас с покупкой современного му льтимедийного п роигрывателя KONOOS GV-3765.
Данное ус тройс тво предназначено для хранения и высококачественного воспроизведения
графических, аудио и видео файлов разнообразных форматов. Проигрыватель оборудован
различными портами для подключения периферийного оборудования. Поддерживается работа с USB
накопителями, такими как CD/DVD приводы, жес ткие диски и флэшки, а также подключение к
локальной сети.
В дополнение к основным фу нкциям, предусмотрена возможнос ть пользования рядом популярных
интернет–сервисов. Поддерживается возможность установки пользователем в память ус тройс тва
программного обеспечения BitTorrent (ВТ) клиента и Samba сервера. BT клиент позволяет плееру
скачивать файлы прямо из Интернет, а Samba сервер позволяет предос тавить пользователям вашей
домашней сети дос туп к файлам, хранящимся в памяти плеера.
Данное ус тройс тво является технически сложным изделием, сос тоящим из аппаратной и программной
частей, пожалуйста, внимательно изучите нас тоящую инструкцию, во избежание трудностей в его
эксплуатации. Обратите внимание, что реализация функций плеера зависит от ус тановленного в нем
программного обеспечения (т. н. ―прошивки‖). Данная инструкция опис ывает функционал прошивки
версии 3.04. Проигрыватель KONOOS GV-3765 поддерживает возможнос ть обновления прошивки.

1.1

Условные обозначения, использованные в тексте

―MOVIE‖

Названия кнопок пульта ДУ

――

Пиктограммы на кнопках пульта ДУ не имеющих подписи

”Сеть”

Название пунктов меню и значения параметров пунктов меню

меню ―Дейс твие‖ >>

―Новый пользователь‖

Сокращенная запись пос ледовательнос ти действий, которые
необходимо выполнить для нас тройки. Подробная запись для данного
примера выглядела бы так: «Откройте меню ―Дейс твие‖ и выберите
пункт ‖Новый пользователь‖»



Несоблюдение этих требований может вызвать повреждение
оборудования, а также повлечь причинение вреда другому имуществу
или здоровью

!

Соблюдение этих требований необходимо для нормальной работы
устройс тва

*

?

Разъяснение технических терминов встречающихся в текс те

Примечание:

Возьмите данную информацию на заметку

1.2

Меры безопасности



Перед началом работы внимательно ознакомьтесь с нас тоящим руководс твом.



Подключайте адаптер питания ус тройс тва только к сети переменного тока 100В - 240В 50/60Гц.

Используйте ус тройс тво только с прилагающимся в комплекте адаптером.



В процессе работы адаптер питания устройс тва нагревается. Нормальной температурой адаптера

является температура до 60

О

С. Обеспечьте плееру и адаптеру питания должную вентиляцию. Не

размещайте оборудование в мес тах, где что-либо может помешать нормальному ох лаждению
устройс тв - на мягкой мебели, коврах, в шкафах, вблизи отопительных приборов, и т.д. Не допускайте
попадания на него прямых солнечных лучей, не накрывайте оборудование никакими предметами.



Данное оборудование предназначено для эксплуатации в помещении. Температура окружающей

среды должна быть в пределах от 0 до 40

O

C.



Не погружайте оборудование в любые жидкости, не проливайте никакие жидкос ти на

оборудование.



Если оборудование долгое время находилось на х олоде, включать его в сеть и работать на нем

разрешается только спустя 4-6 часов пребывания в отапливаемом помещении.



В случае неисправнос ти, задымления, повреждения электрического кабеля или попадания вну трь

устройс тва жидкос ти или пос торонних предметов, во избежание поражения электрическим током, не
пытайтесь самос тоятельно его починить. Немедленно отключите адаптер питания от розетки, и
обратитесь в уполномоченный сервис центр.



Выключайте проигрыватель перед подключением к нему или отключением от него других

устройс тв (носители данных, аудио/видео аппаратура).

5

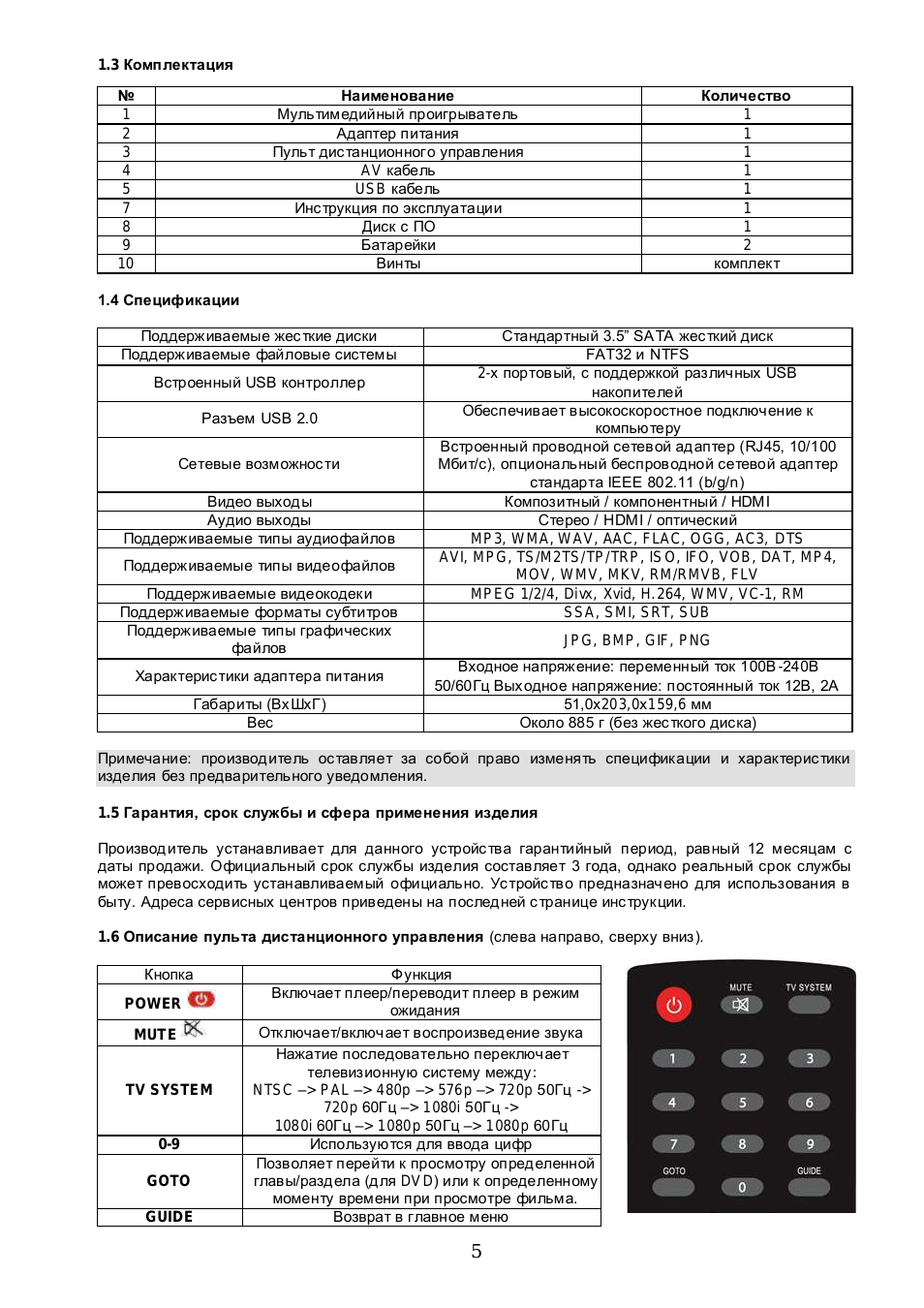

1.3

Комплектация

№

Наименование

Количество

1

Мультимедийный проигрыватель

1

2

Адаптер питания

1

3

Пульт дис танционного управления

1

4

AV

кабель

1

5

USB

кабель

1

7

Инс трукция по эксплуатации

1

8

Диск с ПО

1

9

Батарейки

2

10

Винты

комплект

1.4 Спецификации

Поддерживаемые жес ткие диски

Стандартный 3.5‖ SATA жес ткий диск

Поддерживаемые файловые системы

FAT32 и NTFS

Встроенный USB контроллер

2-

х портовый, с поддержкой различных USB

накопителей

Разъем USB 2.0

Обеспечивает высокоскоростное подключение к

компьютеру

Сетевые возможнос ти

Встроенный проводной сетевой адаптер (RJ45, 10/100

Мбит/с), опциональный беспроводной сетевой адаптер

стандарта IEEE 802.11 (b/g/n)

Видео выходы

Композитный / компонентный / HDMI

Аудио выходы

Стерео / HDMI / оптический

Поддерживаемые типы аудиофайлов

MP3, WMA, WAV, AAC, FLAC, OGG, AC3, DTS

Поддерживаемые типы видеофайлов

AVI, MPG, TS/M2TS/ TP/ TRP, IS O, IFO, VOB, DA T, MP4,

MOV, WMV, MKV, RM/RMVB, FLV

Поддерживаемые видеокодеки

MPEG 1/2/4, Divx, Xvid, H. 264, WMV, VC-1, RM

Поддерживаемые форматы субтитров

SSA, SMI, SRT, SUB

Поддерживаемые типы графических

файлов

JPG, BMP, GIF, PNG

Характерис тики адаптера питания

Входное напряжение: переменный ток 100В -240В

50/60Гц Вых одное напряжение: постоянный ток 12В, 2А

Габариты (Вх ШхГ)

51,0х203,0х159,6 мм

Вес

Около 885 г (без жес ткого диска)

Примечание: производитель ос тавляет за собой право изменять спецификации и характерис тики
изделия без предварительного уведомления.

1.5

Гарантия, срок службы и сфера применения изделия

Производитель устанавливает для данного устройс тва гарантийный период, равный 12 месяцам с
даты продажи. Официальный срок службы изделия составляет 3 года, однако реальный срок службы
может превосходить устанавливаемый официально. Ус тройс тво предназначено для использования в
быту. Адреса сервисных центров приведены на последней с транице инс трукции.

1.6

Описание пульта дистанционного управления (слева направо, сверху вниз).

Кнопка

Функция

POWER

Включает плеер/переводит плеер в режим

ожидания

MUTE

Отключает/включает воспроизведение звука

TV SYSTEM

Нажатие последовательно переключает

телевизионную систему между:

NTSC

–> PAL –> 480p –> 576p –> 720p 50Гц ->

720p

60Гц –> 1080i 50Гц ->

1080i

60Гц –> 1080p 50Гц –> 1080p 60Гц

0-9

Используются для ввода цифр

GOTO

Позволяет перейти к просмотру определенной

главы/раздела (для DVD) или к определенному

моменту времени при просмотре фильма.

GUIDE

Возврат в главное меню

6

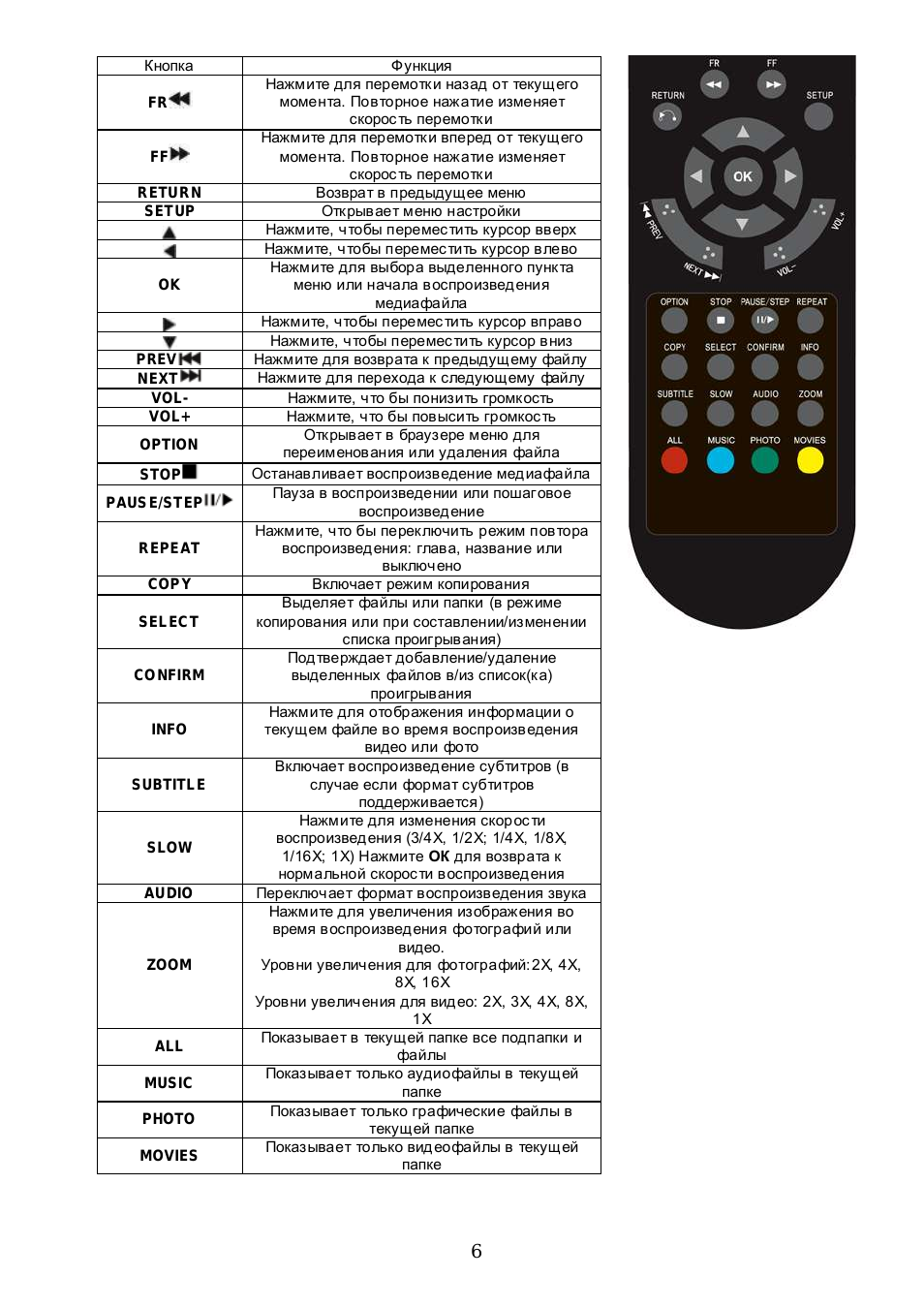

Кнопка

Функция

FR

Нажмите для перемотки назад от текущего

момента. Повторное нажатие изменяет

скорос ть перемотки

FF

Нажмите для перемотки вперед от текущего

момента. Повторное нажатие изменяет

скорос ть перемотки

RETURN

Возврат в предыдущее меню

SETUP

Открывает меню настройки

Нажмите, чтобы перемес тить курсор вверх

Нажмите, чтобы перемес тить курсор влево

OK

Нажмите для выбора выделенного пункта

меню или начала воспроизведения

медиафайла

Нажмите, чтобы перемес тить курсор вправо

Нажмите, чтобы перемес тить курсор вниз

PREV

Нажмите для возврата к предыдущему файлу

NEXT

Нажмите для перехода к следующему файлу

VOL-

Нажмите, что бы понизить громкость

VOL+

Нажмите, что бы повысить громкос ть

OPTION

Открывает в браузере меню для

переименования или удаления файла

STOP

Останавливает воспроизведение медиафайла

PAUS E/STEP

Пауза в воспроизведении или пошаговое

воспроизведение

REPEAT

Нажмите, что бы переключить режим повтора

воспроизведения: глава, название или

выключено

COP Y

Включает режим копирования

SELECT

Выделяет файлы или папки (в режиме

копирования или при составлении/изменении

списка проигрывания)

CONFIRM

Подтверждает добавление/удаление

выделенных файлов в/из список(ка)

проигрывания

INFO

Нажмите для отображения информации о

текущем файле во время воспроизведения

видео или фото

SUBTITLE

Включает воспроизведение субтитров (в

случае если формат субтитров

поддерживается)

SLOW

Нажмите для изменения скорос ти

воспроизведения (3/4Х, 1/2Х; 1/4Х, 1/8Х,

1/16Х; 1Х) Нажмите ОК для возврата к

нормальной скорос ти воспроизведения

AUDIO

Переключает формат воспроизведения звука

ZOOM

Нажмите для увеличения изображения во

время воспроизведения фотографий или

видео.

Уровни увеличения для фотографий:2Х, 4Х,

8Х, 16Х

Уровни увеличения для видео: 2Х, 3Х, 4Х, 8Х,

1Х

ALL

Показывает в текущей папке все подпапки и

файлы

MUSIC

Показывает только аудиофайлы в текущей

папке


Показывает только графические файлы в

текущей папке

MOVIES

Показывает только видеофайлы в текущей

папке

7

1.7

Описание передней панели

Номер

Значок

Название

Описание

1

Кнопка включения

Нажмите, чтобы включить/выключить плеер

2

ОК

Ввод

Нажмите, чтобы подтвердить текущую

операцию

Влево

Нажмите, чтобы перемес тить курсор влево

Вправо

Нажмите, чтобы перемес тить курсор вправо

Вверх

Нажмите, чтобы перемес тить курсор вверх

Вниз

Нажмите, чтобы перемес тить курсор вниз

3

SETUP

Нас тройки

Нажмите, чтобы войти в меню нас тройки

4

MENU

Меню

Нажмите, чтобы верну тся в основное меню

5

Стоп

Нажмите, чтобы ос тановить текущую операцию

Когда плеер включен, сигнальный светодиод на передней панели светится синим, в режиме ожидания –

красным.

1.8

Описание задней панели

Название

разъема

Описание

Назначение

1

DC IN

Гнездо для штекера блока питания

Служит для подключения

электропитания

2

YPbPr

Компонентный видеовыход

Выводит компонентный

видеосигнал с прогрессивной

разверткой

3

AV

Композитный видеовыход /

стереовыход

Выводит композитный

видеосигнал и двухканальный

аудиосигнал

4

OPTICAL

Оптический аудиовыход

Выводит цифровой

аудиосигнал

5

HDMI

Мультимедийный интерфейс высокой

четкос ти

Выводит цифровой аудио и

видео сигнал

6

LAN

Сетевой разъем типа RJ-45

Служит для подключения к сети

с помощью Ethernet кабеля

7

USB

USB

разъем

Служит для подключения к

компьютеру

8

USB HOS T

Встроенный USB контроллер

Служит для подключения

внешних USB накопителей

8

2.

НАЧАЛО РАБОТЫ

Достаньте адаптер питания из коробки, и подключите его. Выберите тип подключения, подходящий
для вашего телевизора (композитный, компонентный или HDMI). Что бы сделать процедуру
подключения более удобной, плеер автоматически определяет, к какому видеовых оду подсоединен
телевизор. Следуйте нижеприведенной инструкции по подключению во избежание неполадок.

2.1

Подк лючение телевизора к композитному видеовыходу ( AV)

Подключите желтый ш текер кабеля к соответс твующим гнездам видеовыхода проигрывателя и
видеовхода телевизора. Подключите красный и белый ш текеры к соответс твующим гнездам
аудиовых ода проигрывателя и аудиовхода телевизора или музыкального центра. Включите телевизор
и выберите режим AV. Включите плеер, и на экране телевизора отобразится меню первоначальной
нас тройки.

2.2

Подк лючение телевизора к компонентному видеовыходу ( YPbPr)

Подключите YPbPr кабель к соответс твующим гнездам видеовых ода проигрывателя и видеовхода
телевизора. Так как данный кабель передает только видеос игнал, для передачи звука на телевизор
потребуется отдельный AV кабель. Подключите красный и белый ш текер ы AV кабеля к
соответс твующим гнездам аудиовыхода проигрывателя и аудиовхода телевизора или музыкального
центра. Включите телевизор и выберите режим YPbPr. Включите плеер, и на экране телевизора
отобразится меню первоначальной настройки.

2.3

Подк лючение телевизора через мультимедийный интерфейс высокой четкости (HDMI)

Подключите HDMI кабель к соответс твующим гнездам проигрывателя и телевизора или монитора.
Включите телевизор (монитор) и выберите режим HDMI. Включите плеер, и на экране телевизора
отобразится меню первоначальной настройки.

9

2.4

Подк лючение устройств к оптическому аудиовыходу

Подключите оптический аудиокабель к соответс твующим гнездам проигрывателя и аудио или видео
системы. Затем зайдите в меню нас тройки аудиоинтерфейс а плеера и выберите в меню “Цифровой
выход” функцию "S/PDIF LPCM" или "S/PDIF RAW". Оптический аудиовыход позволяет передавать
высококачественный звук в формате 5.1 на многоканальные декодеры/усилители, оборудованные
цифровым оптическим входом.

3

. ВОЗМОЖНОСТИ УСТРОЙСТВА

3.1

Таблица поддерживаемых мультимедийных форматов

Кодек

Контейнер

Разрешение

Видео

MPEG-1

DA T

320×240

MPG

720×576

MPEG-2

VOB

720×576

MPG

1920×1080P

TS/M2TS/ TP/ TRP

1920×1080P

MPEG-4,

DIV X, XV ID

AVI

1920×1080P

MP4

1920×1080P

MKV

19

20×1080P

VC-1

WMV

1920×1080P

H.264

AVI

1920×1080P

MP4

1920×1080P

MOV

1920×1080P

MKV

1920×1080P

RM/RMVB

RM/RMVB

1920×1080P

Звук

MP3

Поддерживается

WMA

Поддерживается

WAV

Поддерживается

AAC

Поддерживается

FLAC

Поддерживается

OGG

Поддерживается

AC3

Поддерживается

DTS Digital

Поддерживается

Изображения

JPG/JPEG

Поддерживается

BMP

Поддерживается

PNG

Поддерживается

GIF

Поддерживается (кроме анимированных)

3.2

Подк лючение к компьютеру через USB разъем

Данный плеер может быть подключен к компьютеру через USB разъем, и в таком случае определяется
как внешний накопитель. Обратите внимание, что плеер не может получать питание от компьютера
через шину USB, поэтому адаптер питания должен быть подсоединен к плееру. Для того чтобы
выполнить подключение, выполните следующие действия:

1.

Выключите плеер, нажав кнопку

на ПДУ или на передней панели плеера.

2.

Подключите плеер USB кабелем к компьютеру, как показано на рис. 9.

3.

Включите компьютер. Система автоматически обнаружит и распознает плеер, и вы сможете

использовать его как внешний USB накопитель. Если плеер не определился системой пос ле
подключения к компьютеру, возможно, это вызвано загруженностью ЦПУ компьютера. Выньте USB
кабель из разъема, подождите около десяти секунд, и вс тавьте его вновь.

10

.

Рис. 9

Для того, что бы отключить плеер от компьютера после окончания использования, воспользуйтесь
процедурой безопасного извлечения, дважды щелкнув по значку безопасного извлечения ус тройс тва в
системном трее.

!

Не выключайте плеер в процессе записи или чтения данных.

3.3

Использование встроенного USB контроллера

Встроенный в плеер двухпортовый USB контроллер позволяет подключать к ус тройс тву различные
внешние накопители, оснащенные интерфейсом USB. Такие как внешние жес ткие диски, USB флэшки,
цифровые камеры, картридеры и т.д. Дополнительная нас тройка не требуется. Вы можете
наслаждаться воспроизведением любых поддерживаемых плеером медиаданных непос редс твенно с
внешних носителей.

3.4

Подк лючение к домовой сети

Рис. 10

Данное ус тройс тво может проигрывать файлы хранимые на ПК, подключаясь к нему по сети.
Подсоедините плеер к сетевому концентратору (хабу ), с помощью Ethernet кабеля, как показано на
рис. 10. При правильном подключении светодиод, отображающий с татус сетевого соедин ения начнет
мигать. Подробные сведения по нас тройке содержаться в разделе 4.2 ―Настройки проводной сети‖.
Обратите внимание, что для того, что бы плеер мог воспроизводить файлы, хранящиеся на вашем
компьютере, необходимо ус тановить к ним общий доступ. Инструкция по настройке общего доступа к
файлам на вашем ПК приводится в разделе 4.1.

4.

НАСТРОЙКА ДОСТУПА К МУЛЬТИМЕДИА ФАЙЛАМ ПО СЕТИ

Для воспроизведения файлов через сетевое соединение необх одимо:
а) Нас троить на ПК общий доступ к нужной папке
б) Нас троить параметры безопаснос ти ПК
в) Задать сетевой карте плеера правильные нас тройки
г) Создать в плеере учетную запись, с правом доступа к компьютеру
