Установка и перемещение принтера ...

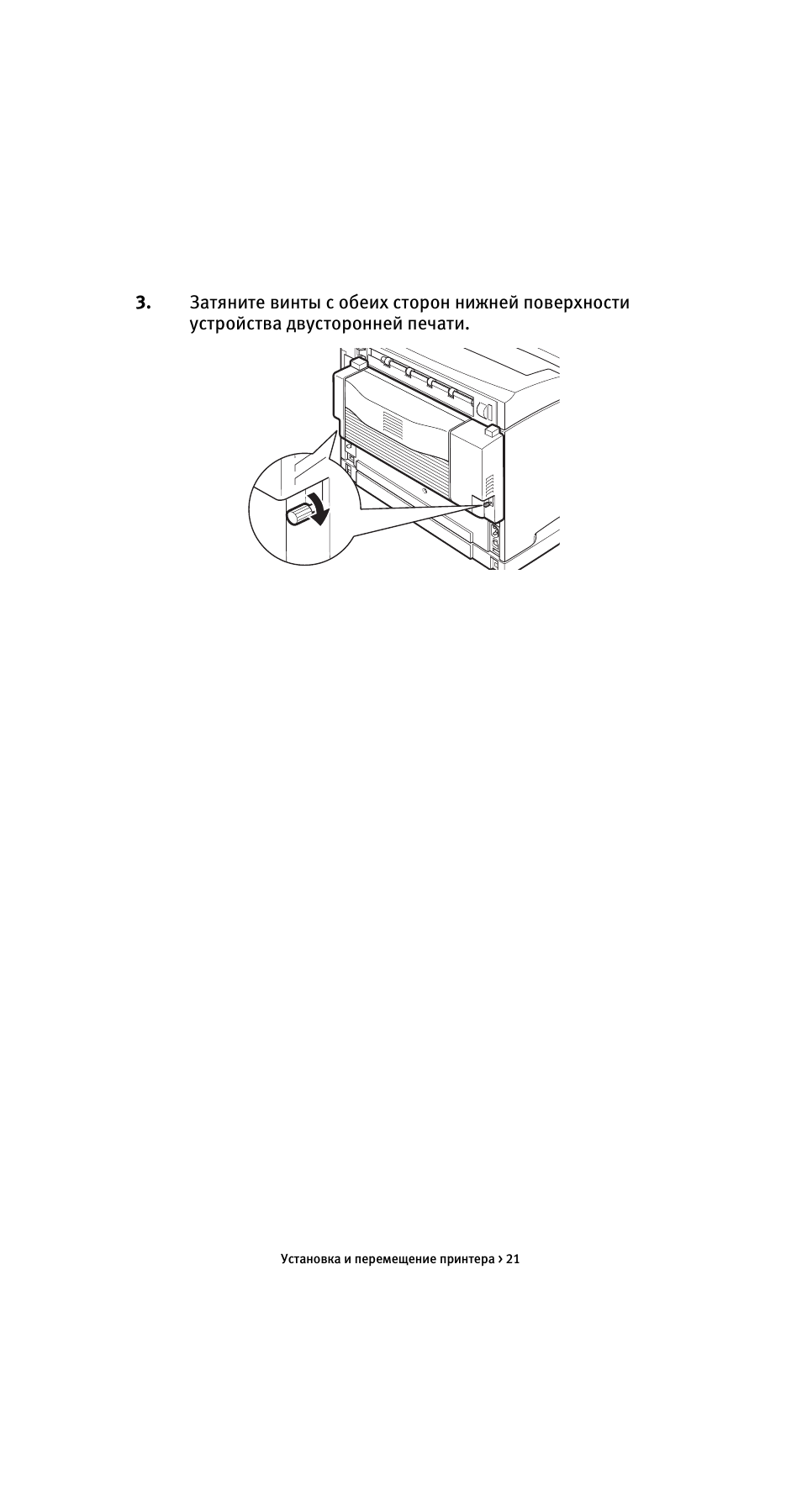

Установка и перемещение принтера > 21

3.

Затяните винты с обеих сторон нижней поверхности
устройства двусторонней печати.

Установка и перемещение принтера > 22

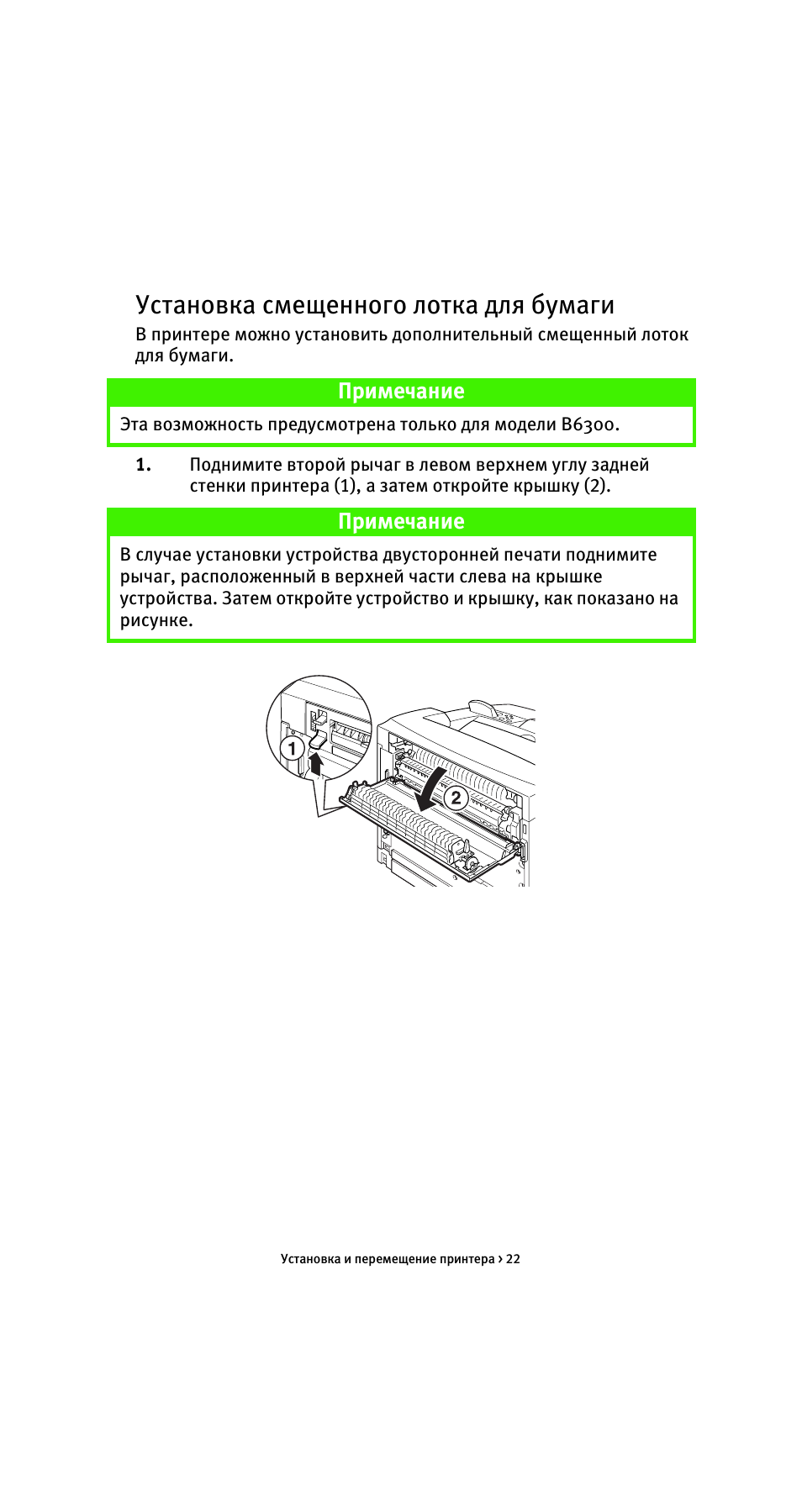

Установка смещенного лотка для бумаги

В принтере можно установить дополнительный смещенный лоток
для бумаги.

1.

Поднимите второй рычаг в левом верхнем углу задней
стенки принтера (1), а затем откройте крышку (2).

Примечание

Эта возможность предусмотрена только для модели B6300.

Примечание

В случае установки устройства двусторонней печати поднимите
рычаг, расположенный в верхней части слева на крышке
устройства. Затем откройте устройство и крышку, как показано на
рисунке.

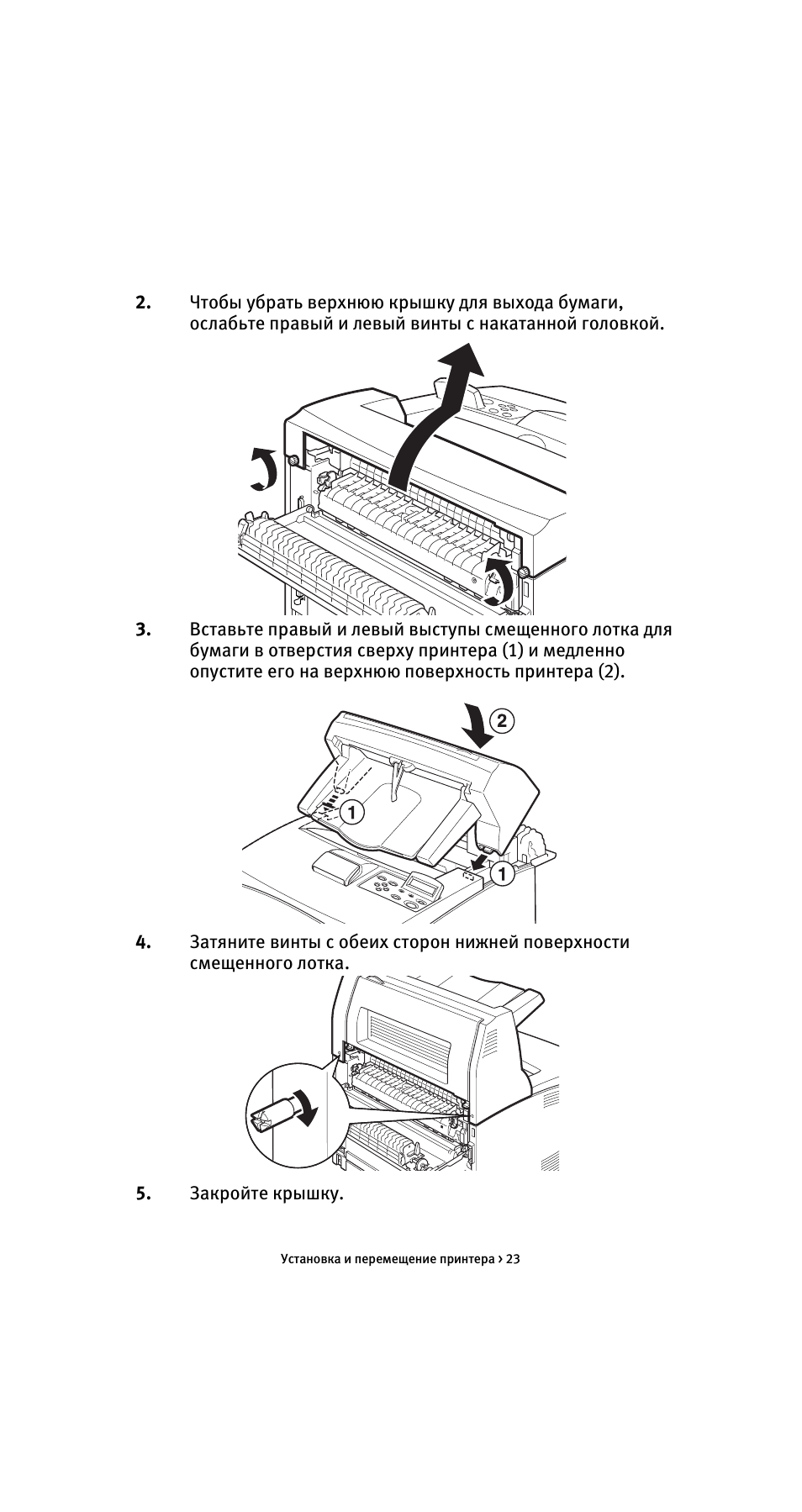

Установка и перемещение принтера > 23

2.

Чтобы убрать верхнюю крышку для выхода бумаги,
ослабьте правый и левый винты с накатанной головкой.

3.

Вставьте правый и левый выступы смещенного лотка для
бумаги в отверстия сверху принтера (1) и медленно
опустите его на верхнюю поверхность принтера (2).

4.

Затяните винты с обеих сторон нижней поверхности
смещенного лотка.

5.

Закройте крышку.

Установка и перемещение принтера > 24

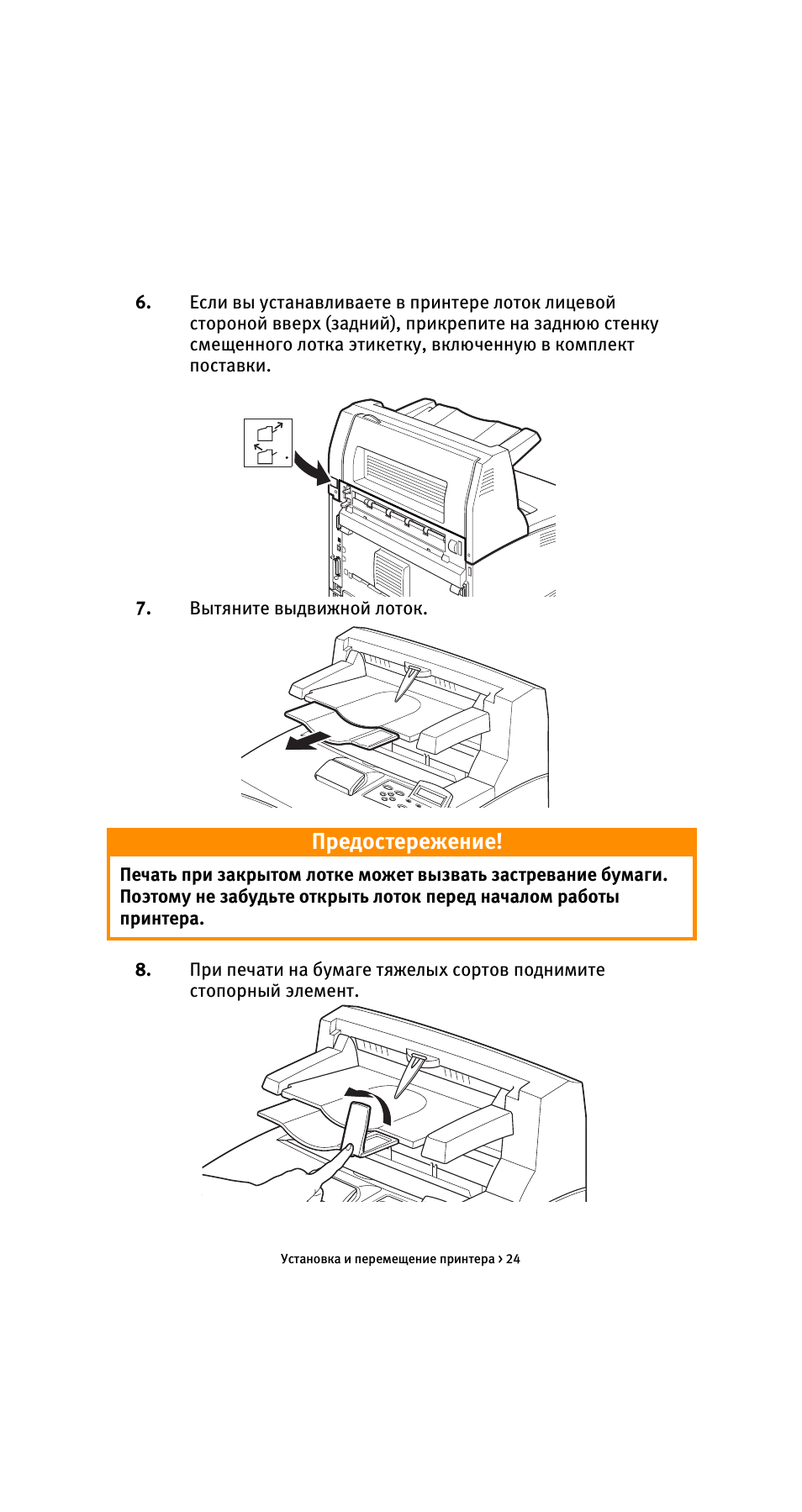

6.

Если вы устанавливаете в принтере лоток лицевой
стороной вверх (задний), прикрепите на заднюю стенку
смещенного лотка этикетку, включенную в комплект
поставки.

7.

Вытяните выдвижной лоток.

8.

При печати на бумаге тяжелых сортов поднимите
стопорный элемент.

Предостережение!

Печать при закрытом лотке может вызвать застревание бумаги.
Поэтому не забудьте открыть лоток перед началом работы
принтера.

Установка и перемещение принтера > 25

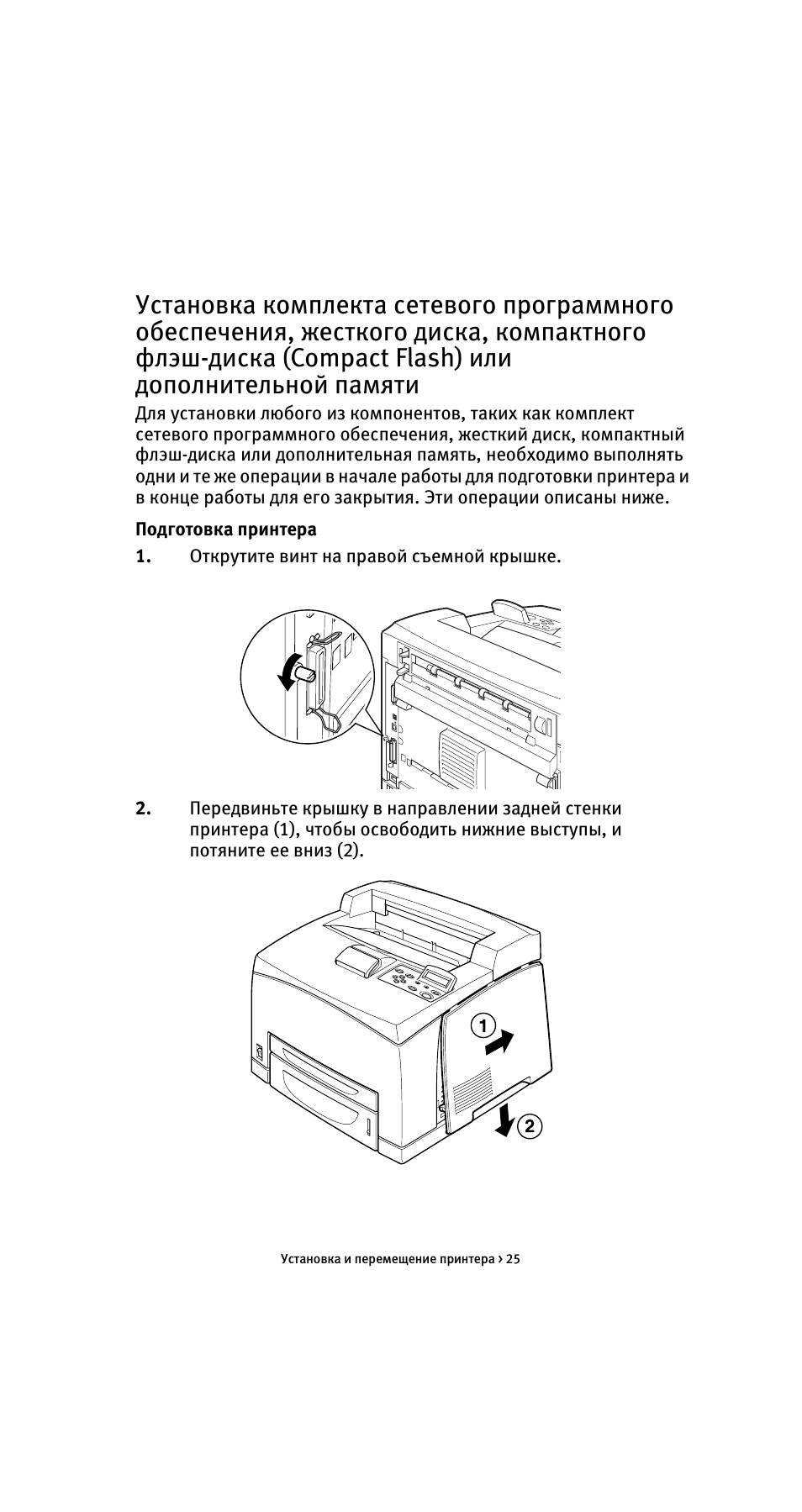

Установка комплекта сетевого программного
обеспечения, жесткого диска, компактного
флэш-диска (Compact Flash) или
дополнительной памяти

Для установки любого из компонентов, таких как комплект
сетевого программного обеспечения, жесткий диск, компактный
флэш-диска или дополнительная память, необходимо выполнять
одни и те же операции в начале работы для подготовки принтера и
в конце работы для его закрытия. Эти операции описаны ниже.

Подготовка принтера
1.

Открутите винт на правой съемной крышке.

2.

Передвиньте крышку в направлении задней стенки
принтера (1), чтобы освободить нижние выступы, и
потяните ее вниз (2).

Установка и перемещение принтера > 26

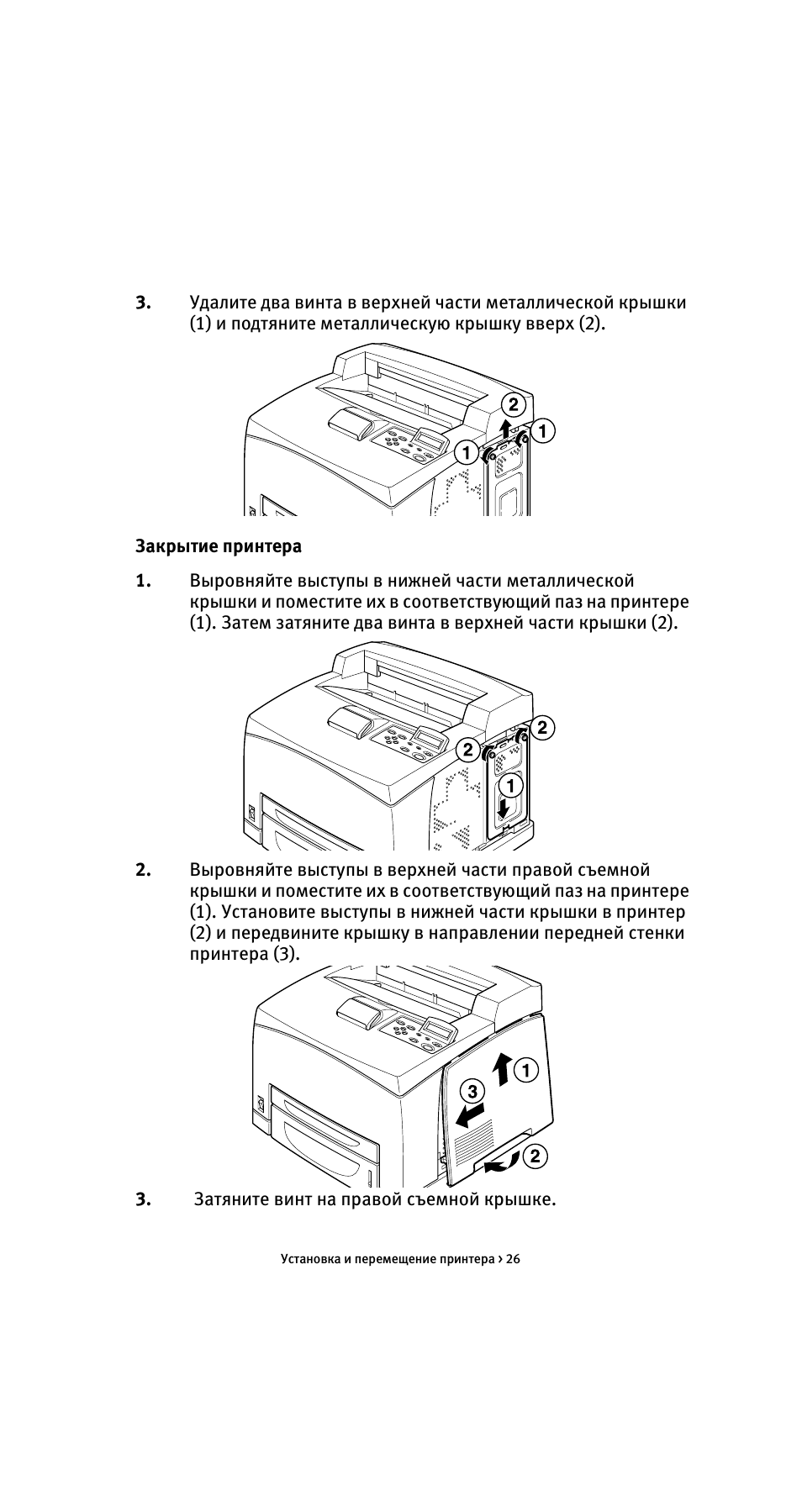

3.

Удалите два винта в верхней части металлической крышки
(1) и подтяните металлическую крышку вверх (2).

Закрытие принтера

1.

Выровняйте выступы в нижней части металлической
крышки и поместите их в соответствующий паз на принтере
(1). Затем затяните два винта в верхней части крышки (2).

2.

Выровняйте выступы в верхней части правой съемной
крышки и поместите их в соответствующий паз на принтере
(1). Установите выступы в нижней части крышки в принтер
(2) и передвините крышку в направлении передней стенки
принтера (3).

3.

Затяните винт на правой съемной крышке.

Установка и перемещение принтера > 27

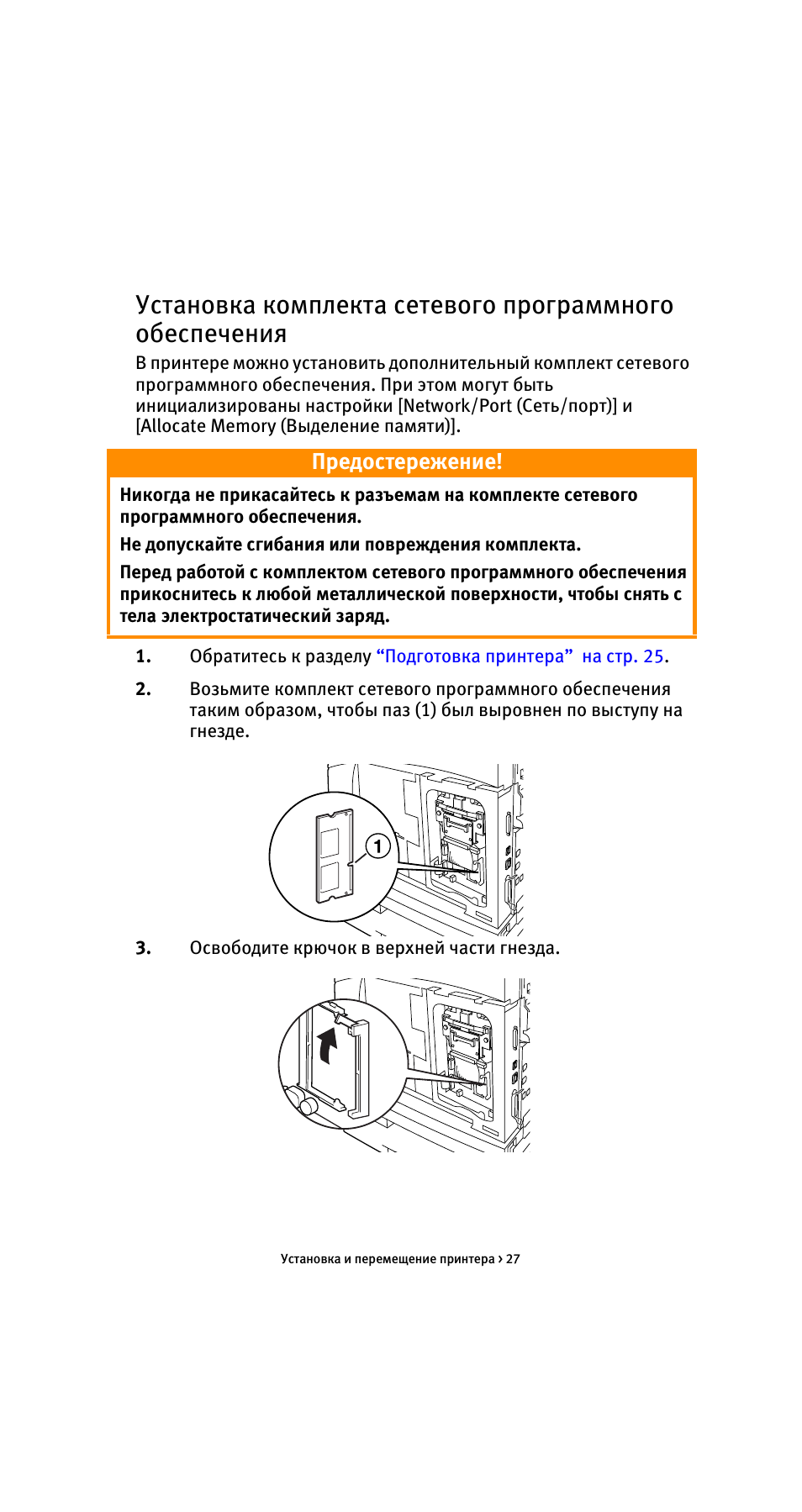

Установка комплекта сетевого программного
обеспечения

В принтере можно установить дополнительный комплект сетевого
программного обеспечения. При этом могут быть
инициализированы настройки [Network/Port (Сеть/порт)] и
[Allocate Memory (Выделение памяти)].

1.

Обратитесь к разделу

“Подготовка принтера” на стр. 25

.

2.

Возьмите комплект сетевого программного обеспечения
таким образом, чтобы паз (1) был выровнен по выступу на
гнезде.

3.

Освободите крючок в верхней части гнезда.

Предостережение!

Никогда не прикасайтесь к разъемам на комплекте сетевого
программного обеспечения.

Не допускайте сгибания или повреждения комплекта.

Перед работой с комплектом сетевого программного обеспечения
прикоснитесь к любой металлической поверхности, чтобы снять с
тела электростатический заряд.

Установка и перемещение принтера > 28

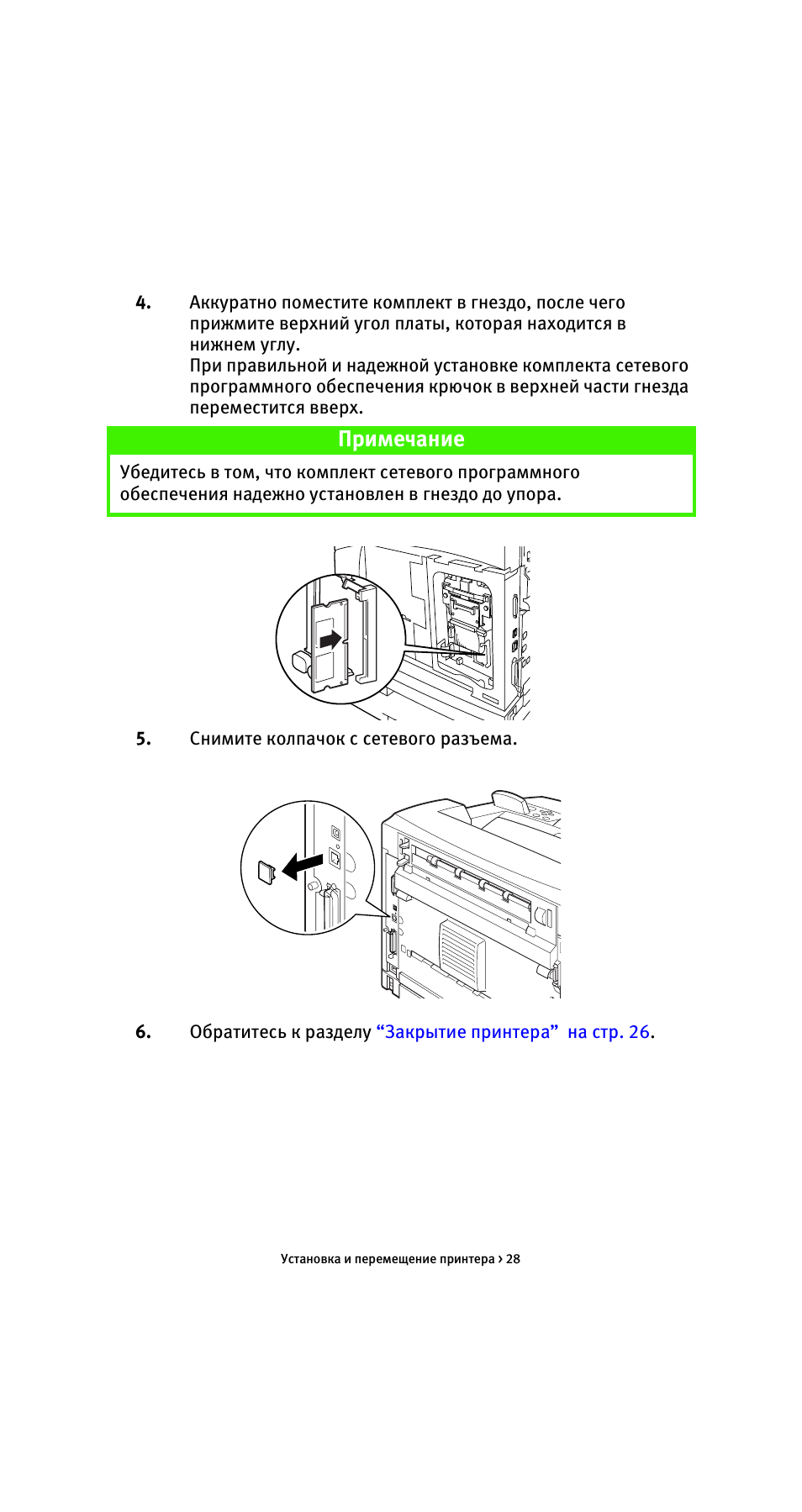

4.

Аккуратно поместите комплект в гнездо, после чего
прижмите верхний угол платы, которая находится в
нижнем углу.
При правильной и надежной установке комплекта сетевого
программного обеспечения крючок в верхней части гнезда
переместится вверх.

5.

Снимите колпачок с сетевого разъема.

6.

Обратитесь к разделу

“Закрытие принтера” на стр. 26

.

Примечание

Убедитесь в том, что комплект сетевого программного
обеспечения надежно установлен в гнездо до упора.

Установка и перемещение принтера > 29

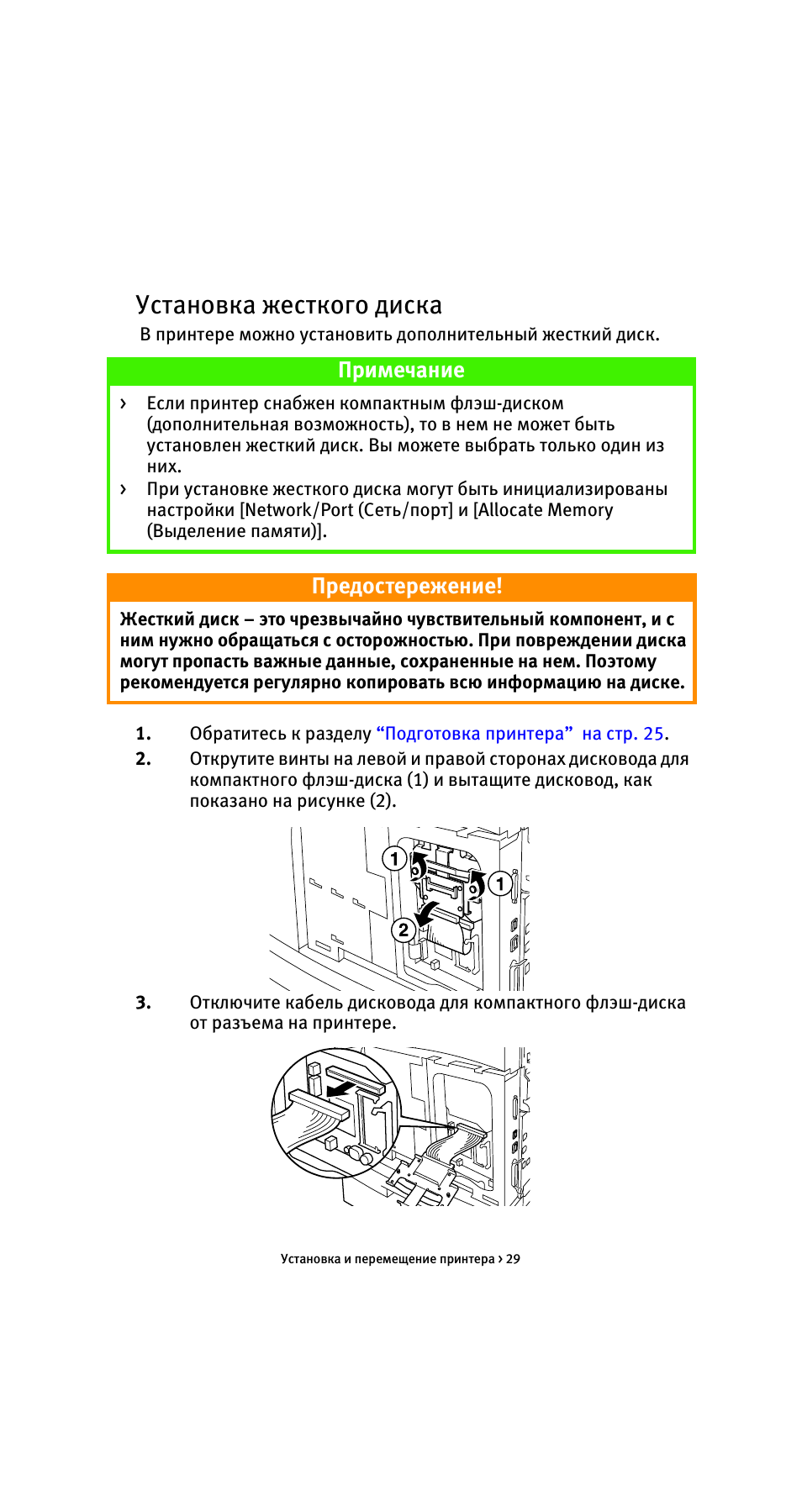

Установка жесткого диска

В принтере можно установить дополнительный жесткий диск.

1.

Обратитесь к разделу

“Подготовка принтера” на стр. 25

.

2.

Открутите винты на левой и правой сторонах дисковода для
компактного флэш-диска (1) и вытащите дисковод, как
показано на рисунке (2).

3.

Отключите кабель дисковода для компактного флэш-диска
от разъема на принтере.

Примечание

>

Если принтер снабжен компактным флэш-диском
(дополнительная возможность), то в нем не может быть
установлен жесткий диск. Вы можете выбрать только один из
них.

>

При установке жесткого диска могут быть инициализированы
настройки [Network/Port (Сеть/порт] и [Allocate Memory
(Выделение памяти)].

Предостережение!

Жесткий диск – это чрезвычайно чувствительный компонент, и с
ним нужно обращаться с осторожностью. При повреждении диска
могут пропасть важные данные, сохраненные на нем. Поэтому
рекомендуется регулярно копировать всю информацию на диске.

Установка и перемещение принтера > 30

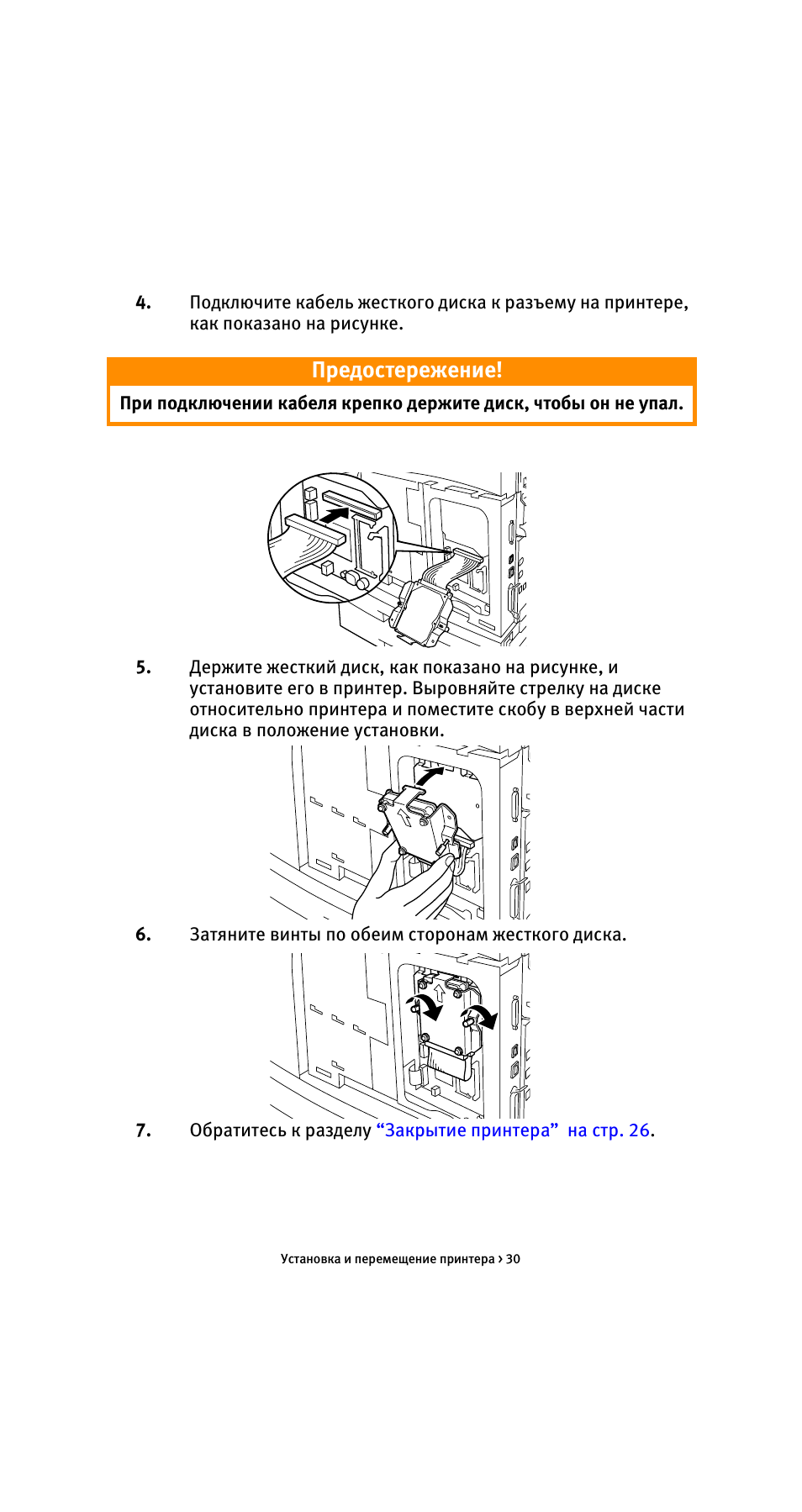

4.

Подключите кабель жесткого диска к разъему на принтере,
как показано на рисунке.

5.

Держите жесткий диск, как показано на рисунке, и
установите его в принтер. Выровняйте стрелку на диске
относительно принтера и поместите скобу в верхней части
диска в положение установки.

6.

Затяните винты по обеим сторонам жесткого диска.

7.

Обратитесь к разделу

“Закрытие принтера” на стр. 26

.

Предостережение!

При подключении кабеля крепко держите диск, чтобы он не упал.
