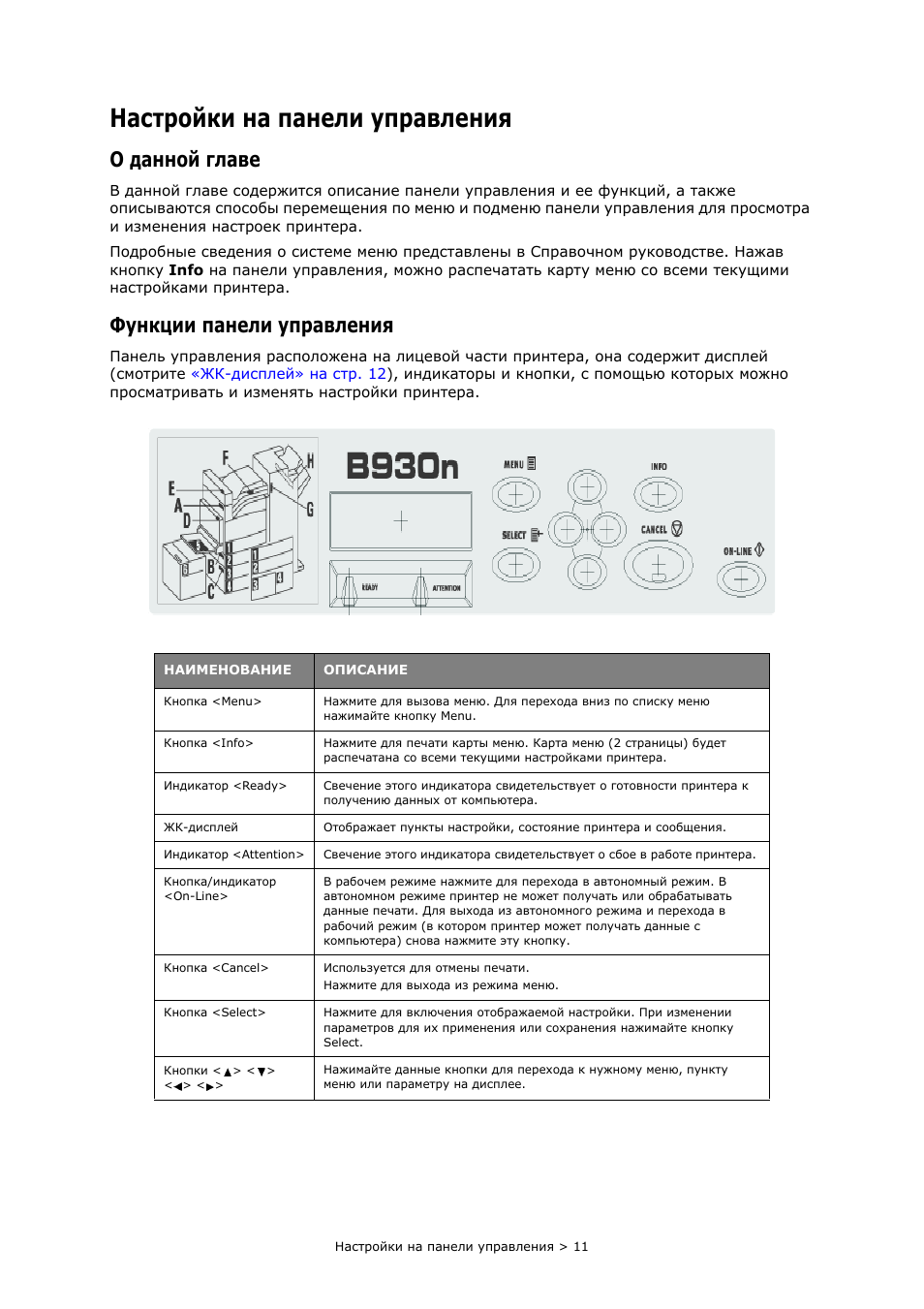

Настройки на панели управления, О данной главе, Функции панели управления

Настройки на панели управления > 11

Настройки на панели управления

О данной главе

В данной главе содержится описание панели управления и ее функций, а также
описываются способы перемещения по меню и подменю панели управления для просмотра

и изменения настроек принтера.
Подробные сведения о системе меню представлены в Справочном руководстве. Нажав

кнопку Info на панели управления, можно распечатать карту меню со всеми текущими
настройками принтера.

Функции панели управления

Панель управления расположена на лицевой части принтера, она содержит дисплей

(смотрите

«ЖК-дисплей» на стр. 12

), индикаторы и кнопки, с помощью которых можно

просматривать и изменять настройки принтера.

НАИМЕНОВАНИЕ

ОПИСАНИЕ

Кнопка <Menu>

Нажмите для вызова меню. Для перехода вниз по списку меню
нажимайте кнопку Menu.

Кнопка <Info>

Нажмите для печати карты меню. Карта меню (2 страницы) будет
распечатана со всеми текущими настройками принтера.

Индикатор <Ready>

Свечение этого индикатора свидетельствует о готовности принтера к
получению данных от компьютера.

ЖК-дисплей

Отображает пункты настройки, состояние принтера и сообщения.

Индикатор <Attention>

Свечение этого индикатора свидетельствует о сбое в работе принтера.

Кнопка/индикатор
<On-Line>

В рабочем режиме нажмите для перехода в автономный режим. В
автономном режиме принтер не может получать или обрабатывать
данные печати. Для выхода из автономного режима и перехода в
рабочий режим (в котором принтер может получать данные с
компьютера) снова нажмите эту кнопку.

Кнопка <Cancel>

Используется для отмены печати.
Нажмите для выхода из режима меню.

Кнопка <Select>

Нажмите для включения отображаемой настройки. При изменении
параметров для их применения или сохранения нажимайте кнопку
Select.

Кнопки < > < >
< > < >

Нажимайте данные кнопки для перехода к нужному меню, пункту
меню или параметру на дисплее.

Настройки на панели управления > 12

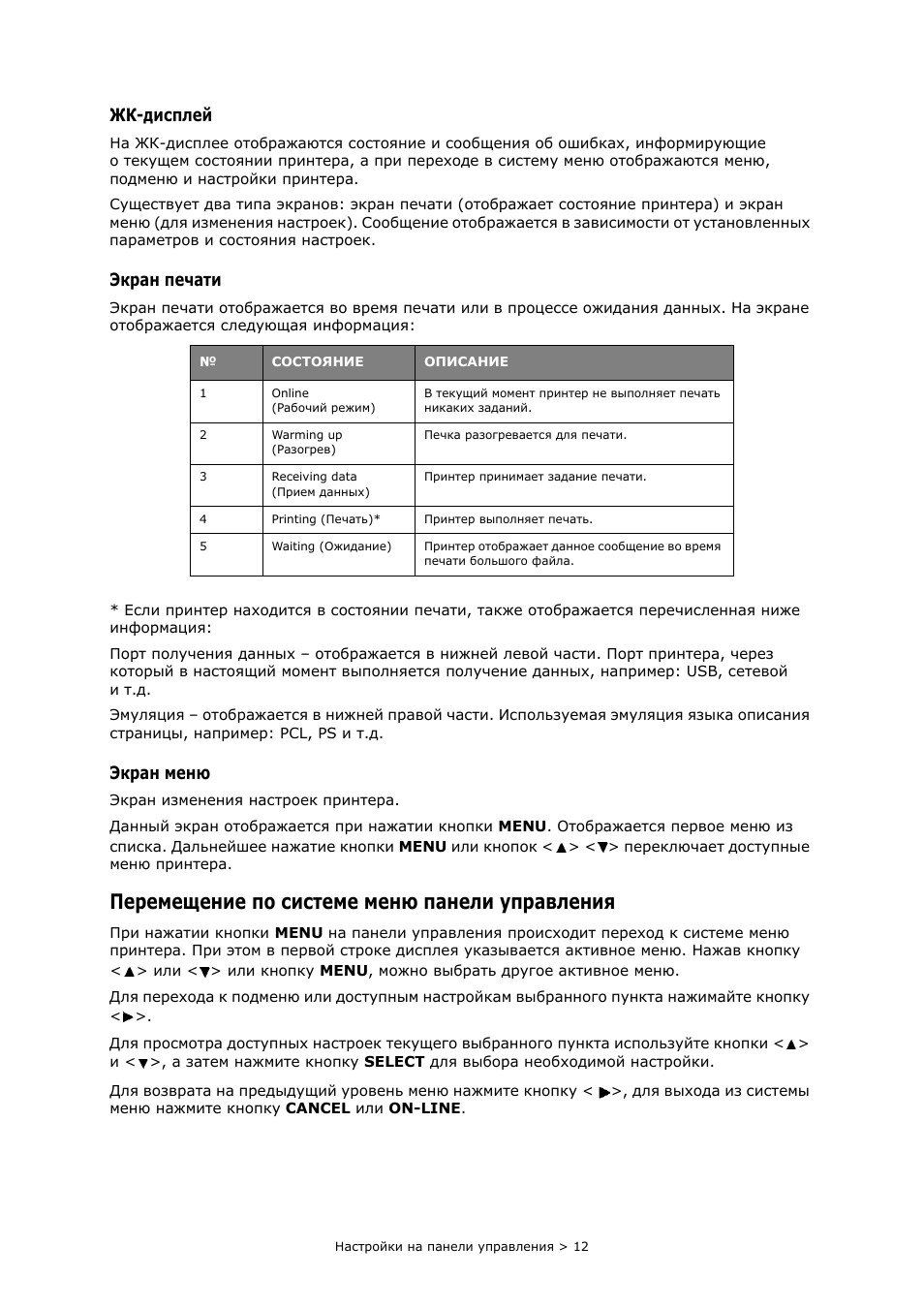

ЖК-дисплей

На ЖК-дисплее отображаются состояние и сообщения об ошибках, информирующие

о текущем состоянии принтера, а при переходе в систему меню отображаются меню,

подменю и настройки принтера.
Существует два типа экранов: экран печати (отображает состояние принтера) и экран
меню (для изменения настроек). Сообщение отображается в зависимости от установленных

параметров и состояния настроек.

Экран печати

Экран печати отображается во время печати или в процессе ожидания данных. На экране

отображается следующая информация:

* Если принтер находится в состоянии печати, также отображается перечисленная ниже

информация:
Порт получения данных – отображается в нижней левой части. Порт принтера, через

который в настоящий момент выполняется получение данных, например: USB, сетевой
и т.д.
Эмуляция – отображается в нижней правой части. Используемая эмуляция языка описания

страницы, например: PCL, PS и т.д.

Экран меню

Экран изменения настроек принтера.
Данный экран отображается при нажатии кнопки MENU. Отображается первое меню из
списка. Дальнейшее нажатие кнопки MENU

или кнопок < > < > переключает доступные

меню принтера.

Перемещение по системе меню панели управления

При нажатии кнопки MENU на панели управления происходит переход к системе меню
принтера. При этом в первой строке дисплея указывается активное меню. Нажав кнопку
< > или < > или кнопку MENU, можно выбрать другое активное меню.
Для перехода к подменю или доступным настройкам выбранного пункта нажимайте кнопку
< >.

Для просмотра доступных настроек текущего выбранного пункта используйте кнопки < >
и < >, а затем нажмите кнопку SELECT для выбора необходимой настройки.

Для возврата на предыдущий уровень меню

нажмите кнопку < >, для выхода из системы

меню нажмите кнопку CANCEL или

ON-LINE.

№

СОСТОЯНИЕ

ОПИСАНИЕ

1

Online
(Рабочий режим)

В текущий момент принтер не выполняет печать
никаких заданий.

2

Warming up
(Разогрев)

Печка разогревается для печати.

3

Receiving data
(Прием данных)

Принтер принимает задание печати.

4

Printing (Печать)*

Принтер выполняет печать.

5

Waiting (Ожидание)

Принтер отображает данное сообщение во время
печати большого файла.

Настройки на панели управления > 13

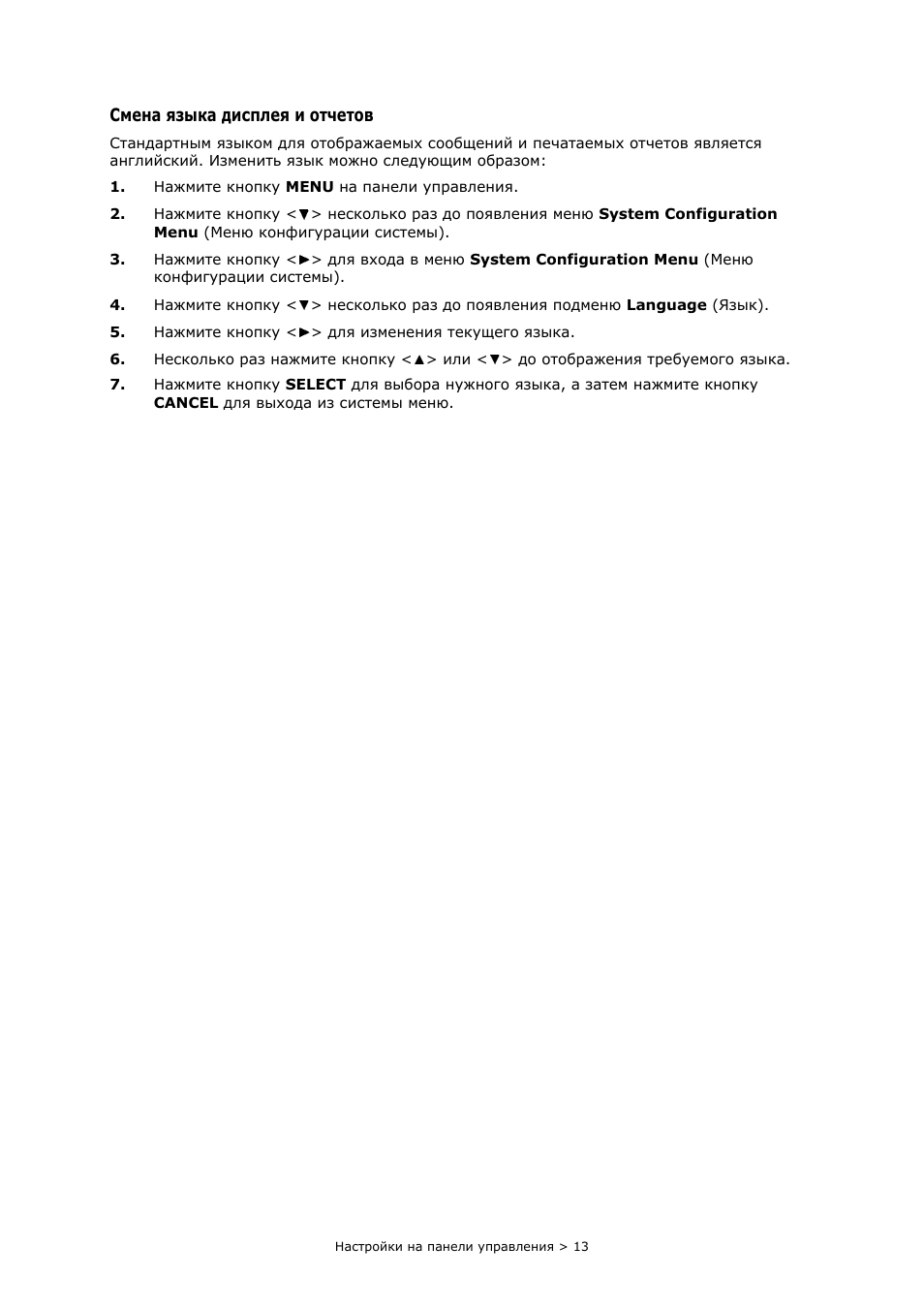

Смена языка дисплея и отчетов

Стандартным языком для отображаемых сообщений и печатаемых отчетов является

английский. Изменить язык можно следующим образом:
1.

Нажмите кнопку MENU на панели управления.

2.

Нажмите кнопку < > несколько раз до появления меню System Configuration
Menu (Меню конфигурации системы).

3.

Нажмите кнопку < > для входа в меню System Configuration Menu (Меню

конфигурации системы).

4.

Нажмите кнопку < > несколько раз до появления подменю Language (Язык).

5.

Нажмите кнопку < > для изменения текущего языка.

6.

Несколько раз нажмите кнопку < > или < > до отображения требуемого языка.

7.

Нажмите кнопку SELECT для выбора нужного языка, а затем нажмите кнопку

CANCEL для выхода из системы меню.

Включение и выключение питания > 14

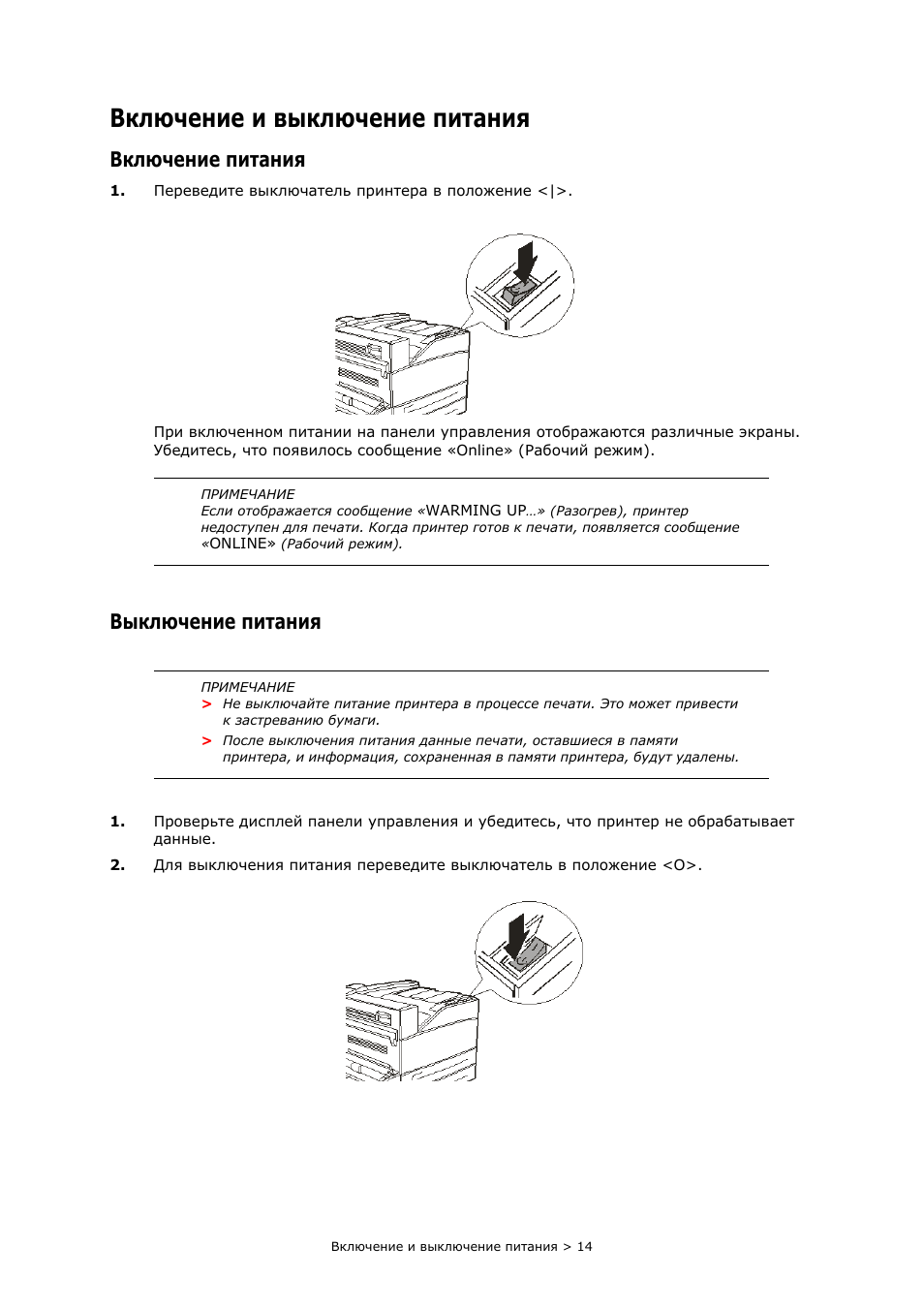

Включение и выключение питания

Включение питания

1.

Переведите выключатель принтера в положение <|>.

При включенном питании на панели управления отображаются различные экраны.
Убедитесь, что появилось сообщение «Online» (Рабочий режим).

Выключение питания

1.

Проверьте дисплей панели управления и убедитесь, что принтер не обрабатывает

данные.

2.

Для выключения питания переведите выключатель в положение <O>.

ПРИМЕЧАНИЕ
Если отображается сообщение «

WARMING UP

…» (Разогрев), принтер

недоступен для печати. Когда принтер готов к печати, появляется сообщение
«

ONLINE»

(Рабочий режим).

ПРИМЕЧАНИЕ

>

Не выключайте питание принтера в процессе печати. Это может привести
к застреванию бумаги.

>

После выключения питания данные печати, оставшиеся в памяти
принтера, и информация, сохраненная в памяти принтера, будут удалены.

Включение и выключение питания > 15

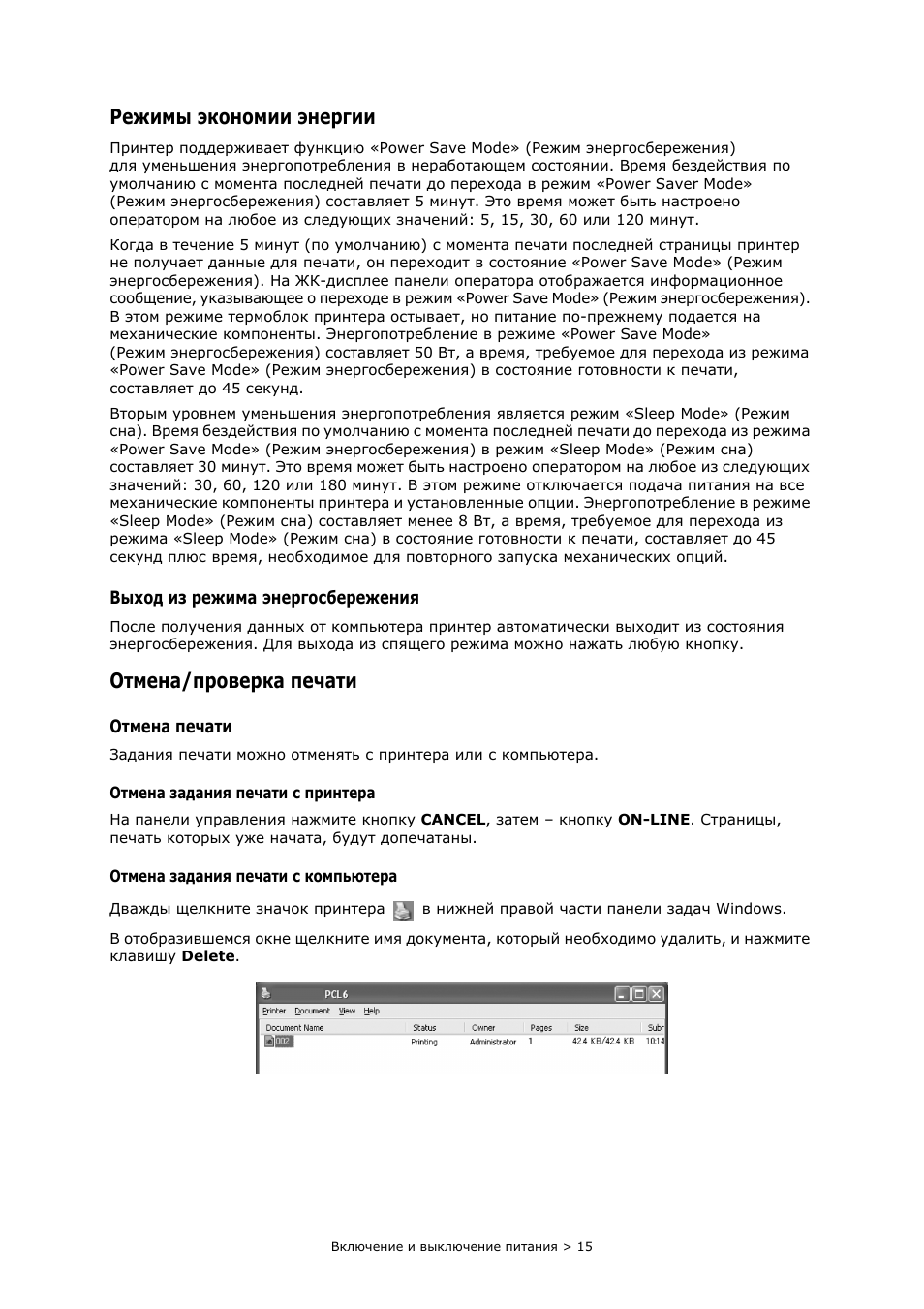

Режимы экономии энергии

Принтер поддерживает функцию «Power Save Mode» (Режим энергосбережения)

для уменьшения энергопотребления в неработающем состоянии. Время бездействия по

умолчанию с момента последней печати до перехода в режим «Power Saver Mode»
(Режим энергосбережения) составляет 5 минут. Это время может быть настроено

оператором на любое из следующих значений: 5, 15, 30, 60 или 120 минут.
Когда в течение 5 минут (по умолчанию) с момента печати последней страницы принтер

не получает данные для печати, он переходит в состояние «Power Save Mode» (Режим
энергосбережения). На ЖК-дисплее панели оператора отображается информационное

сообщение, указывающее о переходе в режим «Power Save Mode» (Режим энергосбережения).

В этом режиме термоблок принтера остывает, но питание по-прежнему подается на
механические компоненты. Энергопотребление в режиме «Power Save Mode»

(Режим энергосбережения) составляет 50 Вт, а время, требуемое для перехода из режима

«Power Save Mode» (Режим энергосбережения) в состояние готовности к печати,
составляет до 45 секунд.
Вторым уровнем уменьшения энергопотребления является режим «Sleep Mode» (Режим

сна). Время бездействия по умолчанию с момента последней печати до перехода из режима

«Power Save Mode» (Режим энергосбережения) в режим «Sleep Mode» (Режим сна)
составляет 30 минут. Это время может быть настроено оператором на любое из следующих

значений: 30, 60, 120 или 180 минут. В этом режиме отключается подача питания на все
механические компоненты принтера и установленные опции. Энергопотребление в режиме

«Sleep Mode» (Режим сна) составляет менее 8 Вт, а время, требуемое для перехода из

режима «Sleep Mode» (Режим сна) в состояние готовности к печати, составляет до 45
секунд плюс время, необходимое для повторного запуска механических опций.

Выход из режима

энергосбережения

После получения данных от компьютера принтер автоматически выходит из состояния

энергосбережения.

Для выхода из спящего режима можно нажать любую кнопку.

Отмена/проверка печати

Отмена печати

Задания печати можно отменять с принтера или с компьютера.

Отмена задания печати с принтера

На панели управления нажмите кнопку CANCEL, затем – кнопку ON-LINE. Страницы,

печать которых уже начата, будут допечатаны.

Отмена задания печати с компьютера

Дважды щелкните значок принтера

в нижней правой части панели задач Windows.

В отобразившемся окне щелкните имя документа, который необходимо удалить, и нажмите

клавишу Delete.

Включение и выключение питания > 16

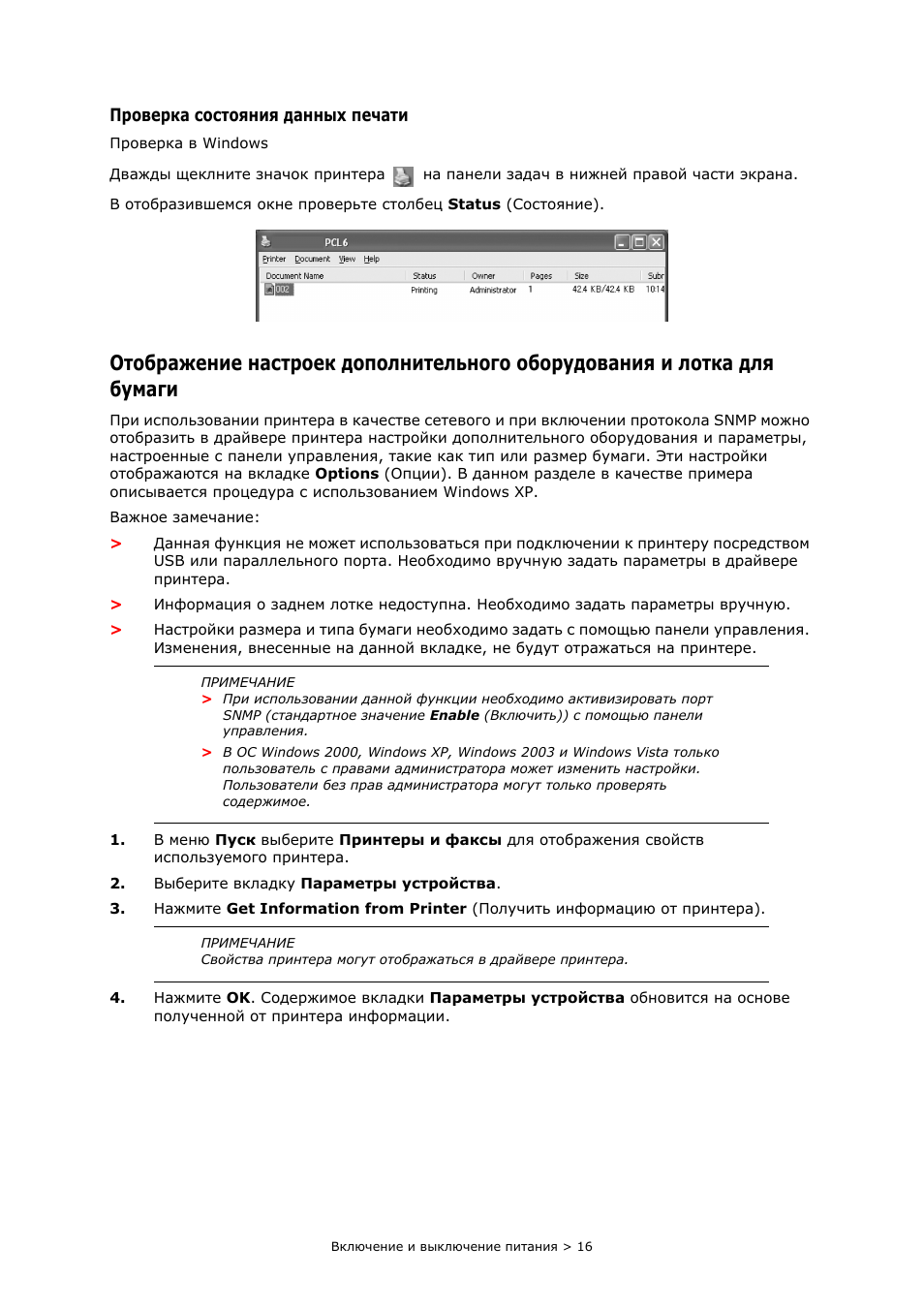

Проверка состояния данных печати

Проверка в Windows

Дважды щеклните значок принтера

на панели задач в нижней правой части экрана.

В отобразившемся окне проверьте столбец Status (Состояние).

Отображение настроек дополнительного оборудования и лотка для
бумаги

При использовании принтера в качестве сетевого и при включении протокола SNMP можно

отобразить в драйвере принтера настройки дополнительного оборудования и параметры,
настроенные с панели управления, такие как тип или размер бумаги. Эти настройки

отображаются на вкладке Options (Опции). В данном разделе в качестве примера

описывается процедура с использованием Windows XP.
Важное замечание:

>

Данная функция не может использоваться при подключении к принтеру посредством
USB или параллельного порта. Необходимо вручную задать параметры в драйвере

принтера.

>

Информация о заднем лотке недоступна. Необходимо задать параметры вручную.

>

Настройки размера и типа бумаги необходимо задать с помощью панели управления.

Изменения, внесенные на данной вкладке, не будут отражаться на принтере.

1.

В меню Пуск выберите Принтеры и факсы для отображения свойств
используемого принтера.

2.

Выберите вкладку Параметры устройства.

3.

Нажмите Get Information from Printer (Получить информацию от принтера).

4.

Нажмите OK. Содержимое вкладки Параметры устройства обновится на основе
полученной от принтера информации.

ПРИМЕЧАНИЕ

>

При использовании данной функции необходимо активизировать порт
SNMP (стандартное значение Enable (Включить)) с помощью панели
управления.

>

В ОС Windows 2000, Windows XP, Windows 2003 и Windows Vista только
пользователь с правами администратора может изменить настройки.
Пользователи без прав администратора могут только проверять
содержимое.

ПРИМЕЧАНИЕ
Свойства принтера могут отображаться в драйвере принтера.

Печать > 17

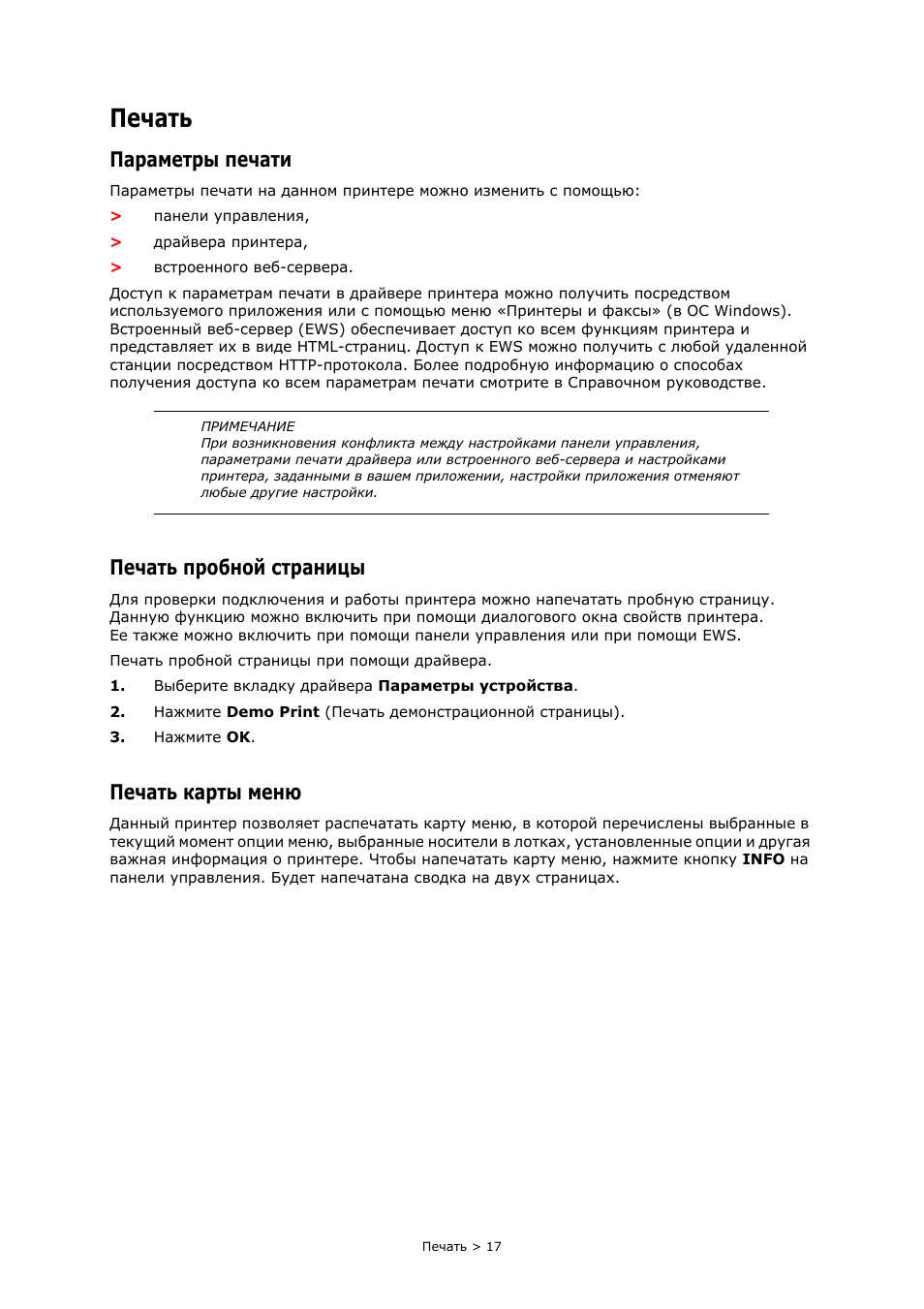

Печать

Параметры печати

Параметры печати на данном принтере можно изменить с помощью:

>

панели управления,

>

драйвера принтера,

>

встроенного веб-сервера.

Доступ к параметрам печати в драйвере принтера можно получить посредством
используемого приложения или с помощью меню «Принтеры и факсы» (в ОС Windows).

Встроенный веб-сервер (EWS) обеспечивает доступ ко всем функциям принтера и

представляет их в виде HTML-страниц. Доступ к EWS можно получить с любой удаленной
станции посредством HTTP-протокола. Более подробную информацию о способах

получения доступа ко всем параметрам печати смотрите в Справочном руководстве.

Печать пробной страницы

Для проверки подключения и работы принтера можно напечатать пробную страницу.
Данную функцию можно включить при помощи диалогового окна свойств принтера.

Ее также можно включить при помощи панели управления или при помощи EWS.
Печать пробной страницы при помощи драйвера.
1.

Выберите вкладку драйвера Параметры устройства.

2.

Нажмите Demo Print (Печать демонстрационной страницы).

3.

Нажмите OK.

Печать карты меню

Данный принтер позволяет распечатать карту меню, в которой перечислены выбранные в

текущий момент опции меню, выбранные носители в лотках, установленные опции и другая
важная информация о принтере. Чтобы напечатать карту меню, нажмите кнопку INFO на

панели управления. Будет напечатана сводка на двух страницах.

ПРИМЕЧАНИЕ
При возникновения конфликта между настройками панели управления,
параметрами печати драйвера или встроенного веб-сервера и настройками
принтера, заданными в вашем приложении, настройки приложения отменяют
любые другие настройки.

Печать > 18

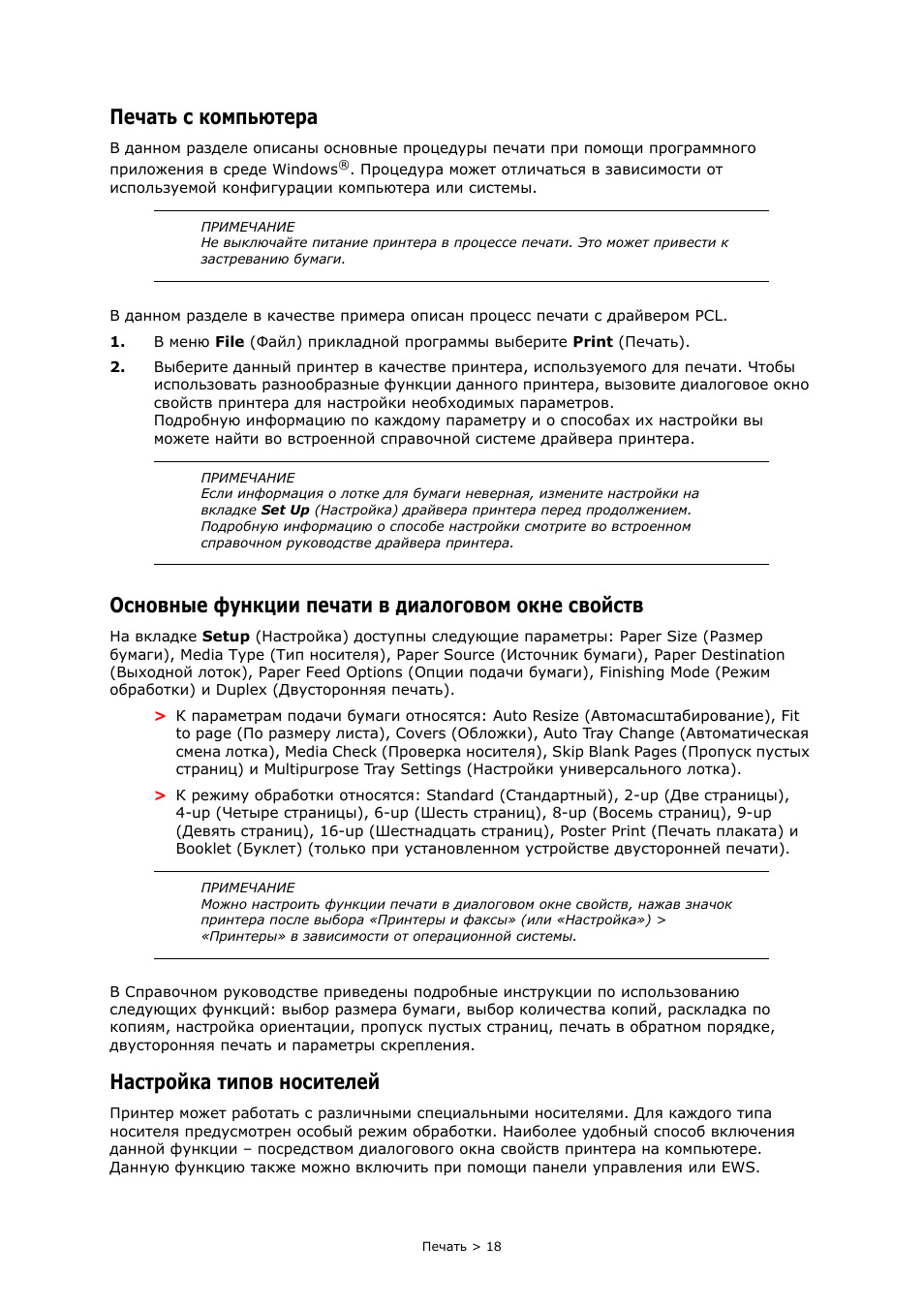

Печать с компьютера

В данном разделе описаны основные процедуры печати при помощи программного
приложения в среде Windows

®

. Процедура может отличаться в зависимости от

используемой конфигурации компьютера или системы.

В данном разделе в качестве примера описан процесс печати с драйвером PCL.
1.

В меню File (Файл) прикладной программы выберите Print (Печать).

2.

Выберите данный принтер в качестве принтера, используемого для печати. Чтобы

использовать разнообразные функции данного принтера, вызовите диалоговое окно
свойств принтера для настройки необходимых параметров.

Подробную информацию по каждому параметру и о способах их настройки вы

можете найти во встроенной справочной системе драйвера принтера.

Основные функции печати в диалоговом окне свойств

На вкладке Setup (Настройка) доступны следующие параметры: Paper Size (Размер
бумаги), Media Type (Тип носителя), Paper Source (Источник бумаги), Paper Destination

(Выходной лоток), Paper Feed Options (Опции подачи бумаги), Finishing Mode (Режим

обработки) и Duplex (Двусторонняя печать).

>

К параметрам подачи бумаги относятся: Auto Resize (Автомасштабирование), Fit
to page (По размеру листа),

Covers (Обложки), Auto Tray Change (Автоматическая

смена лотка), Media Check (Проверка носителя), Skip Blank Pages (Пропуск пустых
страниц) и Multipurpose Tray Settings (Настройки универсального лотка).

>

К режиму обработки относятся: Standard (Стандартный), 2-up (Две страницы),

4-up (Четыре страницы), 6-up (Шесть страниц), 8-up (Восемь страниц), 9-up

(Девять страниц), 16-up (Шестнадцать страниц), Poster Print (Печать плаката) и
Booklet (Буклет) (только при установленном устройстве двусторонней печати).

В Справочном руководстве приведены подробные инструкции по использованию
следующих функций: выбор размера бумаги, выбор количества копий, раскладка по

копиям, настройка ориентации, пропуск пустых страниц, печать в обратном порядке,

двусторонняя печать и параметры скрепления.

Настройка типов носителей

Принтер может работать с различными специальными носителями. Для каждого типа

носителя предусмотрен особый режим обработки. Наиболее удобный способ включения
данной функции – посредством диалогового окна свойств принтера на компьютере.

Данную функцию также можно включить при помощи панели управления или EWS.

ПРИМЕЧАНИЕ
Не выключайте питание принтера в процессе печати. Это может привести к
застреванию бумаги.

ПРИМЕЧАНИЕ
Если информация о лотке для бумаги неверная, измените настройки на
вкладке Set Up (Настройка) драйвера принтера перед продолжением.
Подробную информацию о способе настройки смотрите во встроенном
справочном руководстве драйвера принтера.

ПРИМЕЧАНИЕ
Можно настроить функции печати в диалоговом окне свойств, нажав значок
принтера после выбора «Принтеры и факсы» (или «Настройка») >

«Принтеры» в зависимости от операционной системы.

Печать > 19

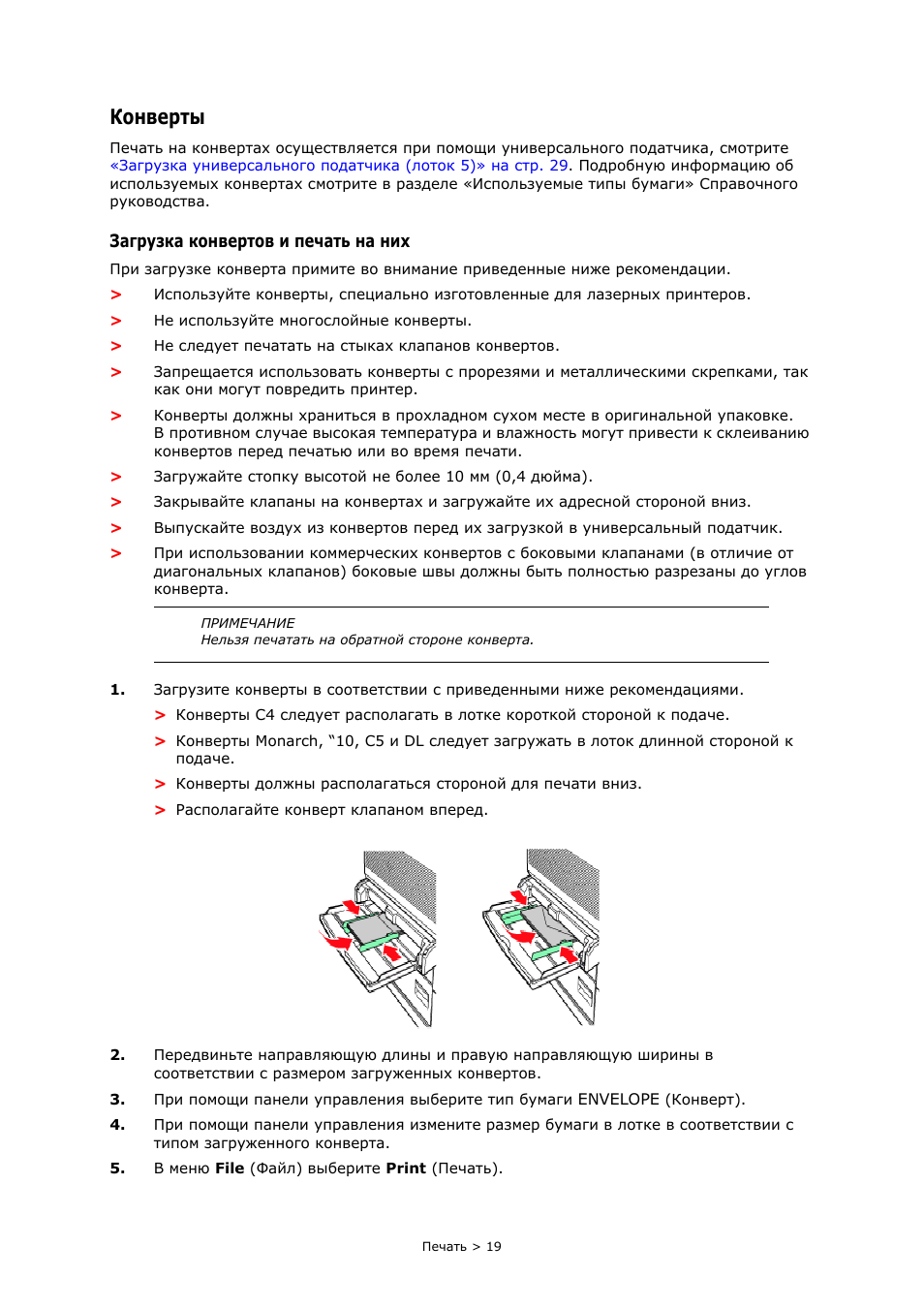

Конверты

Печать на конвертах осуществляется при помощи универсального податчика, смотрите

«Загрузка универсального податчика (лоток 5)» на стр. 29

.

Подробную информацию об

используемых конвертах смотрите в разделе «Используемые типы бумаги» Cправочного
руководства.

Загрузка

конвертов и печать

на них

При загрузке конверта примите во внимание приведенные ниже рекомендации.

>

Используйте конверты, специально изготовленные для лазерных принтеров.

>

Не используйте многослойные конверты.

>

Не следует печатать на стыках клапанов конвертов.

>

Запрещается использовать конверты с прорезями и металлическими скрепками, так

как они могут повредить принтер.

>

Конверты должны храниться в прохладном сухом месте в оригинальной упаковке.

В противном случае высокая температура и влажность могут привести к склеиванию
конвертов перед печатью или во время печати.

>

Загружайте стопку высотой не более 10 мм (0,4 дюйма).

>

Закрывайте клапаны на конвертах и загружайте их адресной стороной вниз.

>

Выпускайте воздух из конвертов перед их загрузкой в универсальный податчик.

>

При использовании коммерческих конвертов с боковыми клапанами (в отличие от

диагональных клапанов) боковые швы должны быть полностью разрезаны до углов
конверта.

1.

Загрузите конверты в соответствии с приведенными ниже рекомендациями.

>

Конверты C4 следует располагать в лотке короткой стороной к подаче.

>

Конверты Monarch, “10, C5 и DL следует загружать в лоток длинной стороной к

подаче.

>

Конверты должны располагаться стороной для печати вниз.

>

Располагайте конверт клапаном вперед.

2.

Передвиньте направляющую длины и правую направляющую ширины в

соответствии с размером загруженных конвертов.

3.

При помощи панели управления выберите тип бумаги

ENVELOPE

(Конверт).

4.

При помощи панели управления измените размер бумаги в лотке

в соответствии с

типом загруженного конверта.

5.

В меню File (Файл) выберите Print (Печать).

ПРИМЕЧАНИЕ
Нельзя печатать на обратной стороне конверта.

Печать > 20

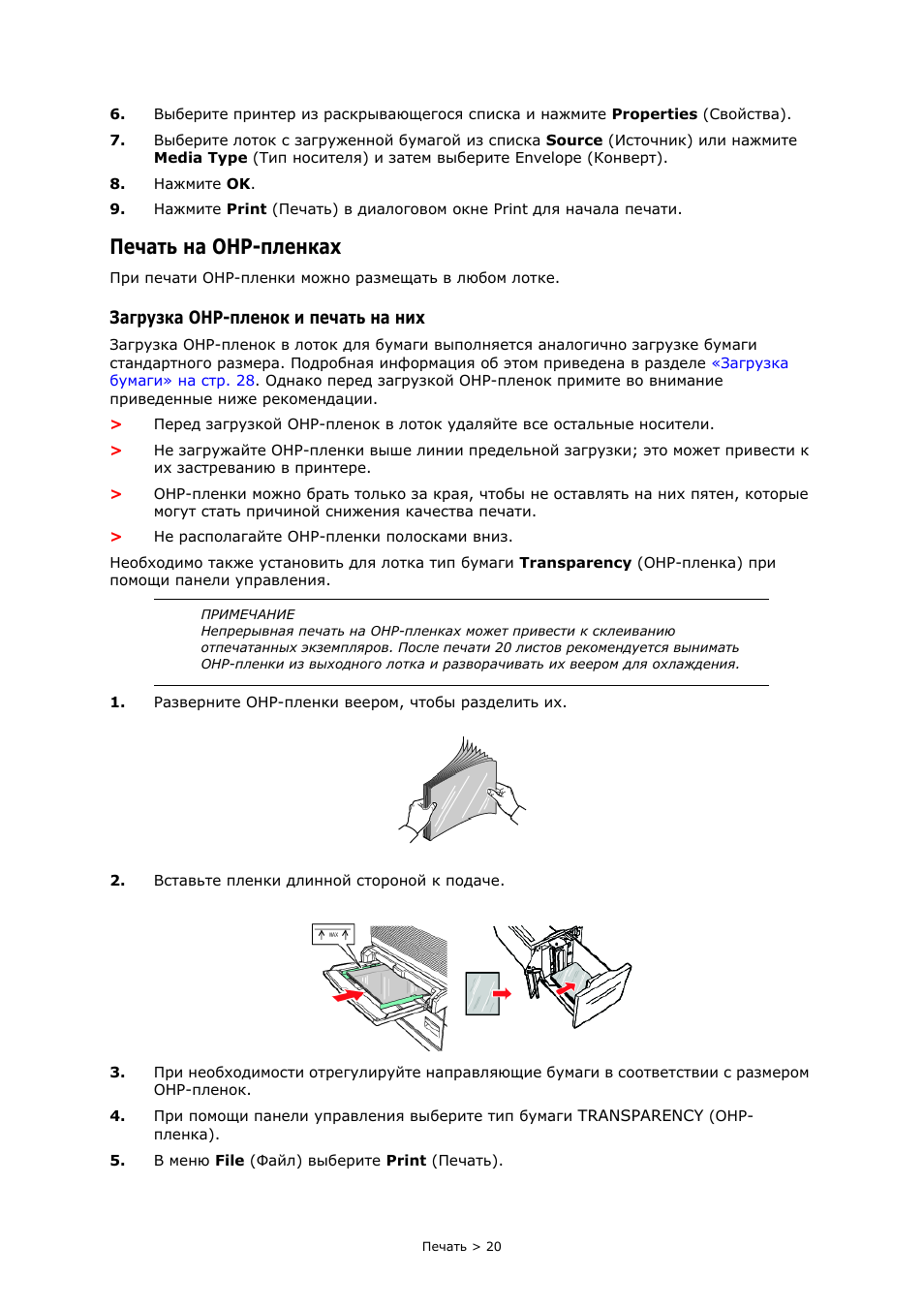

6.

Выберите принтер из раскрывающегося списка и нажмите Properties (Свойства).

7.

Выберите лоток с загруженной бумагой из списка Source (Источник) или нажмите

Media Type (Тип носителя) и затем выберите Envelope (Конверт).

8.

Нажмите OK.

9.

Нажмите Print (Печать) в диалоговом окне Print для начала печати.

Печать на ОНР-пленках

При печати ОНР-пленки можно размещать в любом лотке.

Загрузка ОНР-пленок и печать на них

Загрузка ОНР-пленок в лоток для бумаги выполняется аналогично загрузке бумаги

стандартного размера. Подробная информация об этом приведена в разделе

«Загрузка

бумаги» на стр. 28

. Однако перед загрузкой ОНР-пленок примите во внимание

приведенные ниже рекомендации.

>

Перед загрузкой ОНР-пленок в лоток удаляйте все остальные носители.

>

Не загружайте ОНР-пленки выше линии предельной загрузки; это может привести к

их застреванию в принтере.

>

ОНР-пленки можно брать только за края, чтобы не оставлять на них пятен, которые

могут стать причиной снижения качества печати.

>

Не располагайте ОНР-пленки полосками вниз.

Необходимо также установить для лотка тип бумаги Transparency (ОНР-пленка) при

помощи панели управления.

1.

Разверните ОНР-пленки веером, чтобы разделить их.

2.

Вставьте пленки длинной стороной к подаче.

3.

При необходимости отрегулируйте направляющие бумаги в соответствии с размером

ОНР-пленок.

4.

При помощи панели управления выберите тип бумаги

TRANSPARENCY

(ОНР-

пленка).

5.

В меню File (Файл) выберите Print (Печать).

ПРИМЕЧАНИЕ
Непрерывная печать на ОНР-пленках может привести к склеиванию
отпечатанных экземпляров. После печати 20 листов рекомендуется вынимать
ОНР-пленки из выходного лотка и разворачивать их веером для охлаждения.
