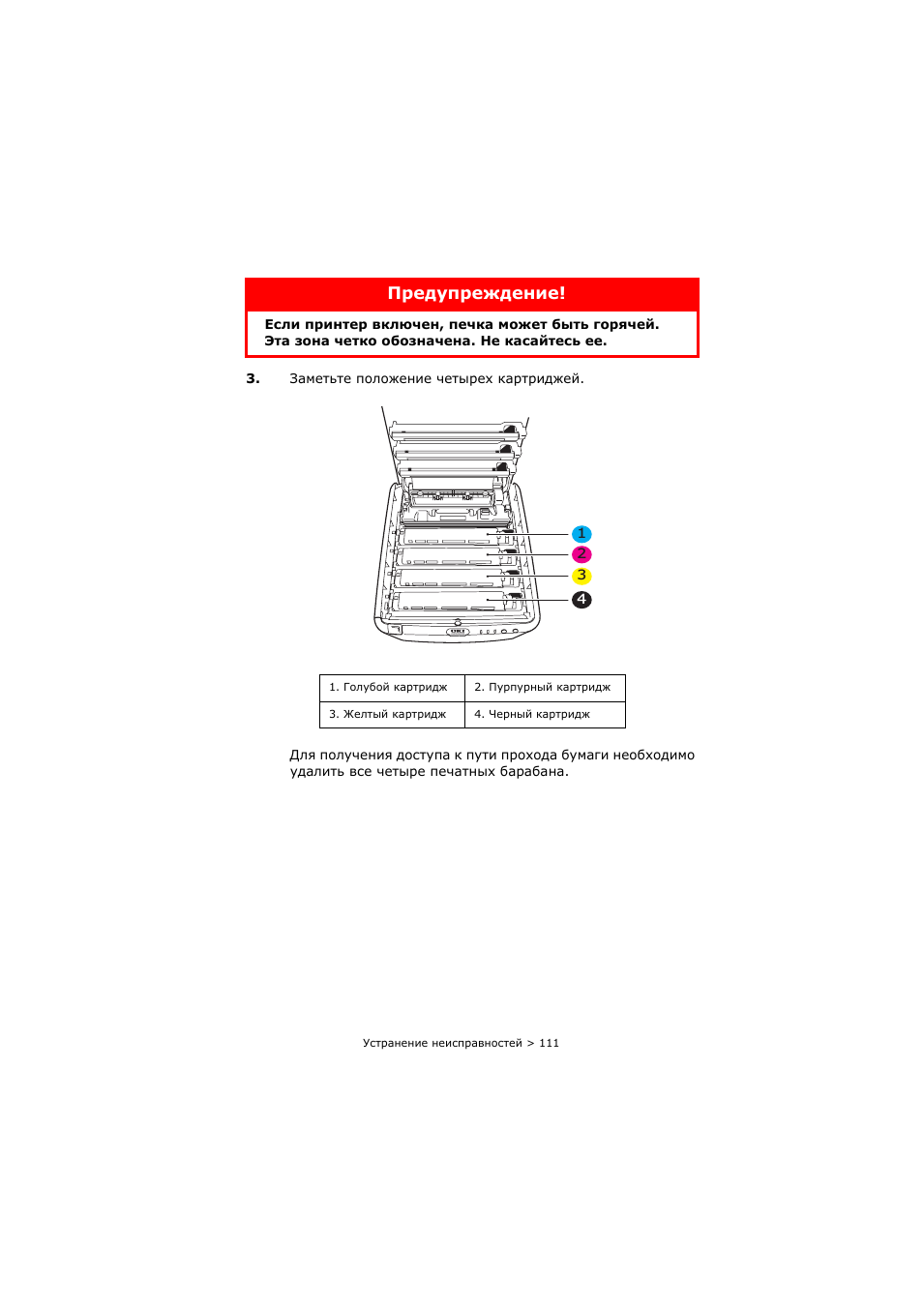

Предупреждение

Устранение неисправностей > 111

3.

Заметьте положение четырех картриджей.

Для получения доступа к пути прохода бумаги необходимо
удалить все четыре печатных барабана.

Предупреждение!

Если принтер включен, печка может быть горячей.
Эта зона четко обозначена. Не касайтесь ее.

1
2
3

4

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж

Устранение неисправностей > 112

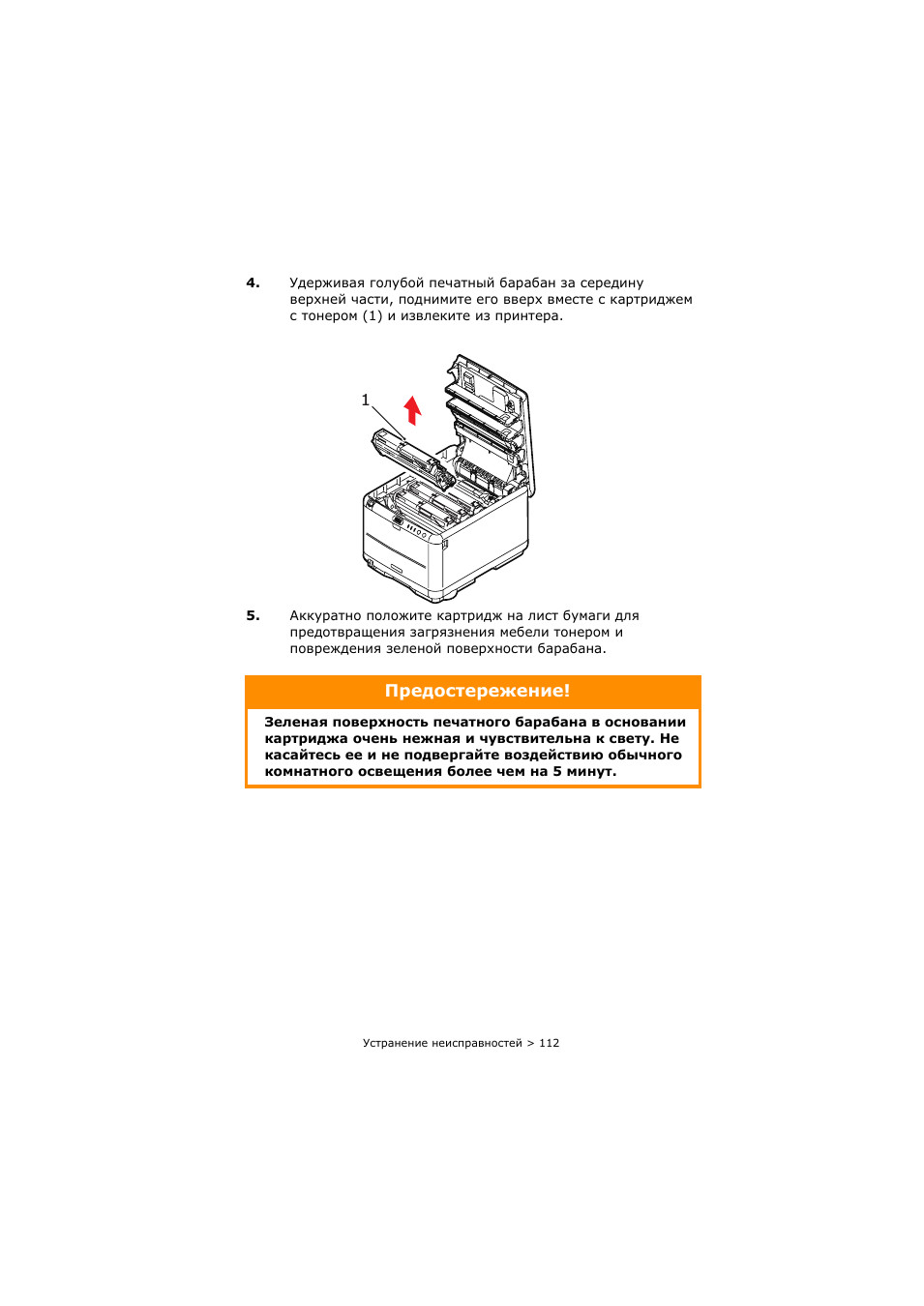

4.

Удерживая голубой печатный барабан за середину
верхней части, поднимите его вверх вместе с картриджем
с тонером (1) и извлеките из принтера.

5.

Аккуратно положите картридж на лист бумаги для
предотвращения загрязнения мебели тонером и
повреждения зеленой поверхности барабана.

1

Предостережение!

Зеленая поверхность печатного барабана в основании
картриджа очень нежная и чувствительна к свету. Не
касайтесь ее и не подвергайте воздействию обычного
комнатного освещения более чем на 5 минут.

Устранение неисправностей > 113

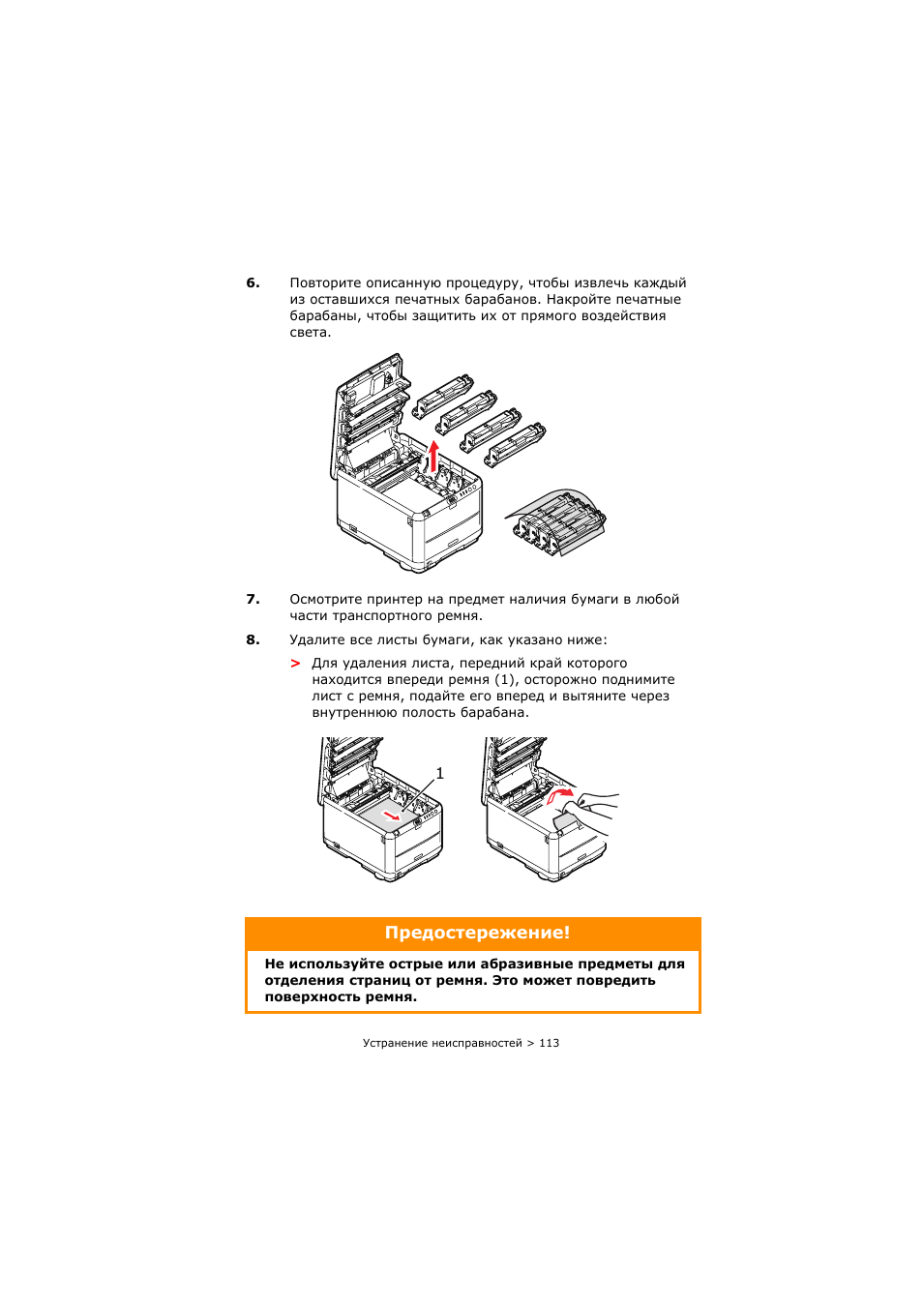

6.

Повторите описанную процедуру, чтобы извлечь каждый
из оставшихся печатных барабанов. Накройте печатные
барабаны, чтобы защитить их от прямого воздействия
света.

7.

Осмотрите принтер на предмет наличия бумаги в любой
части транспортного ремня.

8.

Удалите все листы бумаги, как указано ниже:

>

Для удаления листа, передний край которого
находится впереди ремня (1), осторожно поднимите
лист с ремня, подайте его вперед и вытяните через
внутреннюю полость барабана.

1

Предостережение!

Не используйте острые или абразивные предметы для
отделения страниц от ремня. Это может повредить
поверхность ремня.

Устранение неисправностей > 114

>

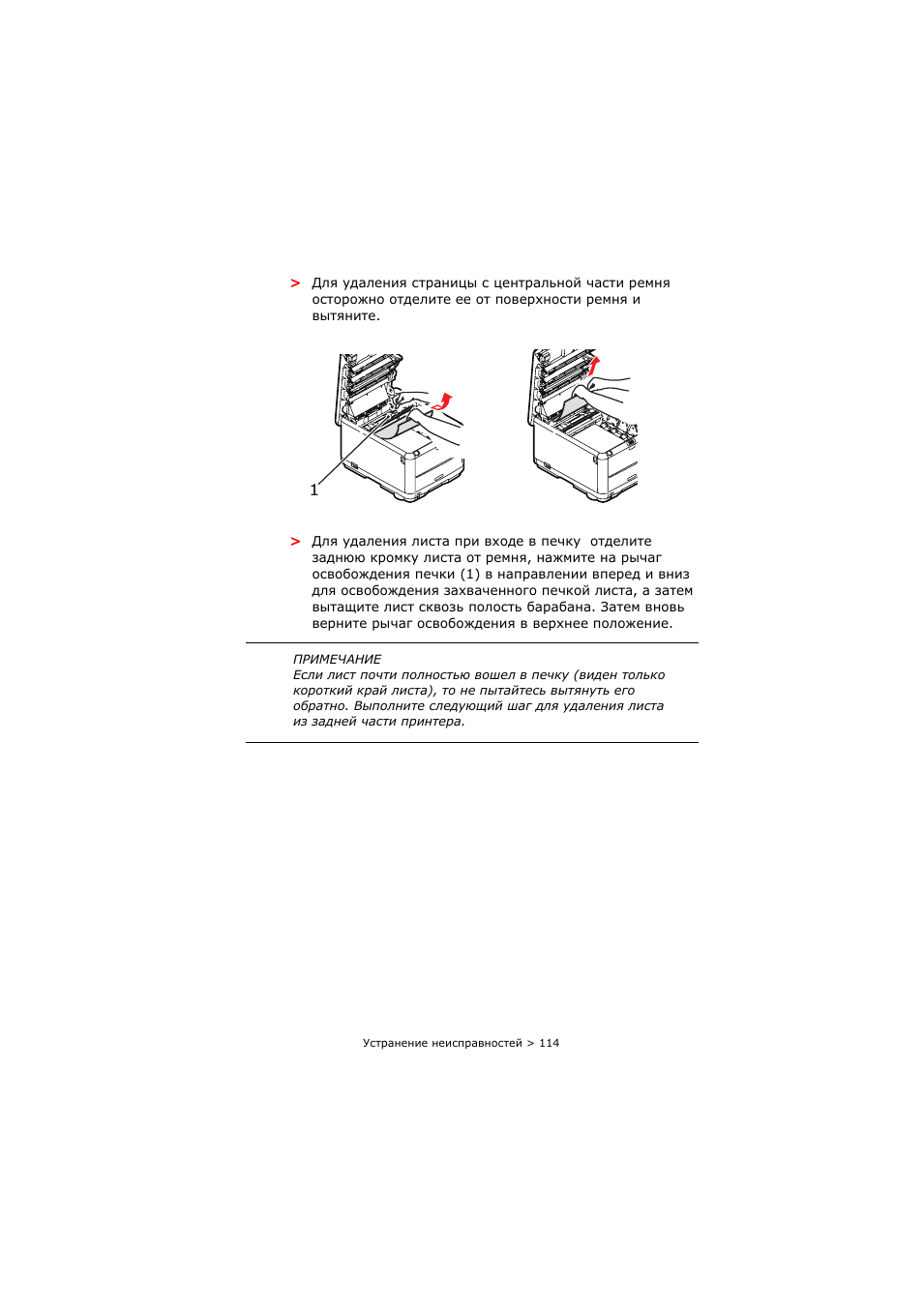

Для удаления страницы с центральной части ремня
осторожно отделите ее от поверхности ремня и
вытяните.

>

Для удаления листа при входе в печку отделите
заднюю кромку листа от ремня, нажмите на рычаг
освобождения печки (1) в направлении вперед и вниз
для освобождения захваченного печкой листа, а затем
вытащите лист сквозь полость барабана. Затем вновь
верните рычаг освобождения в верхнее положение.

1

ПРИМЕЧАНИЕ
Если лист почти полностью вошел в печку (виден только
короткий край листа), то не пытайтесь вытянуть его
обратно. Выполните следующий шаг для удаления листа
из задней части принтера.

Устранение неисправностей > 115

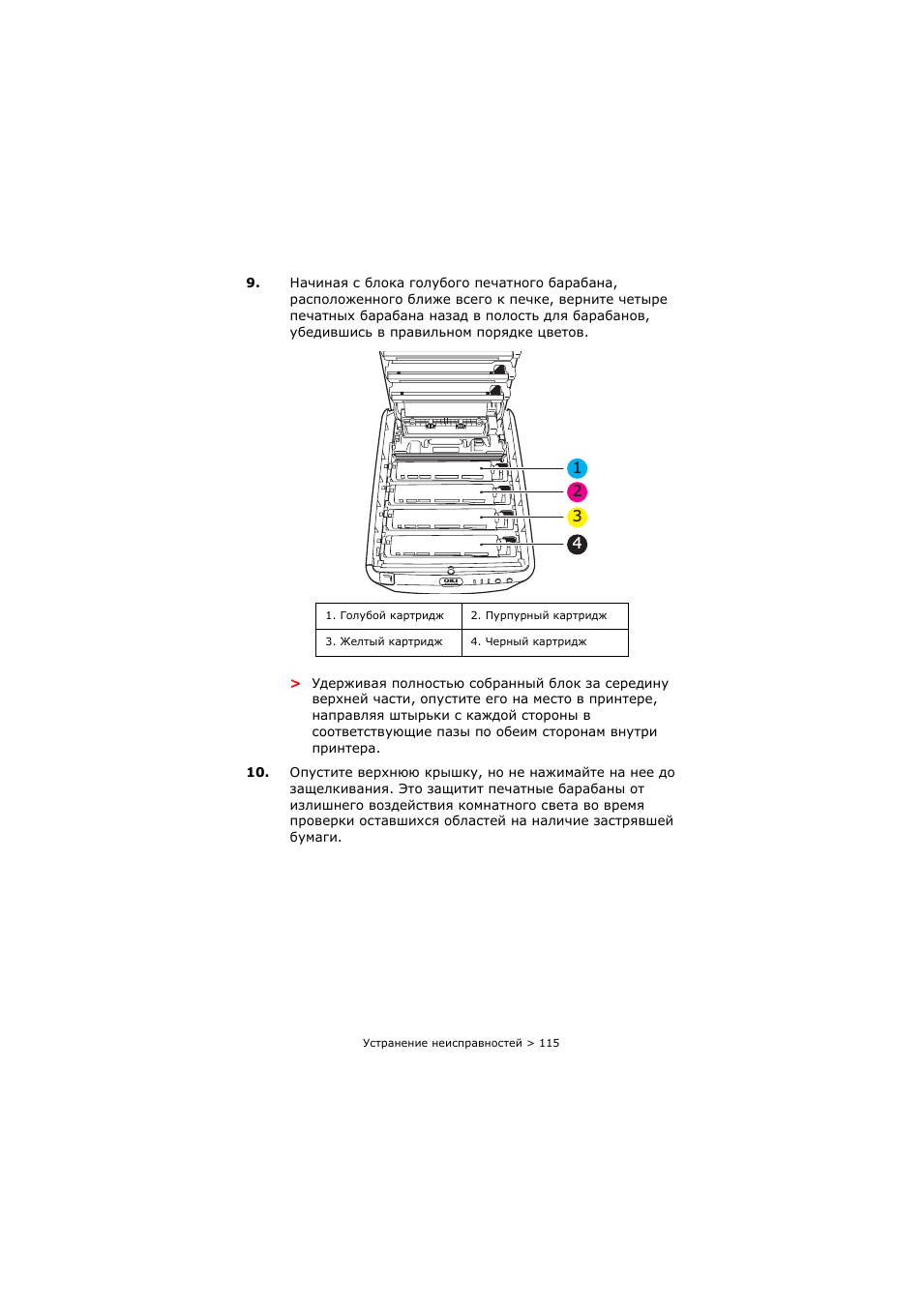

9.

Начиная с блока голубого печатного барабана,
расположенного ближе всего к печке, верните четыре
печатных барабана назад в полость для барабанов,
убедившись в правильном порядке цветов.

>

Удерживая полностью собранный блок за середину
верхней части, опустите его на место в принтере,
направляя штырьки с каждой стороны в
соответствующие пазы по обеим сторонам внутри
принтера.

10.

Опустите верхнюю крышку, но не нажимайте на нее до
защелкивания. Это защитит печатные барабаны от
излишнего воздействия комнатного света во время
проверки оставшихся областей на наличие застрявшей
бумаги.

1
2
3

4

1. Голубой картридж

2. Пурпурный картридж

3. Желтый картридж

4. Черный картридж

Устранение неисправностей > 116

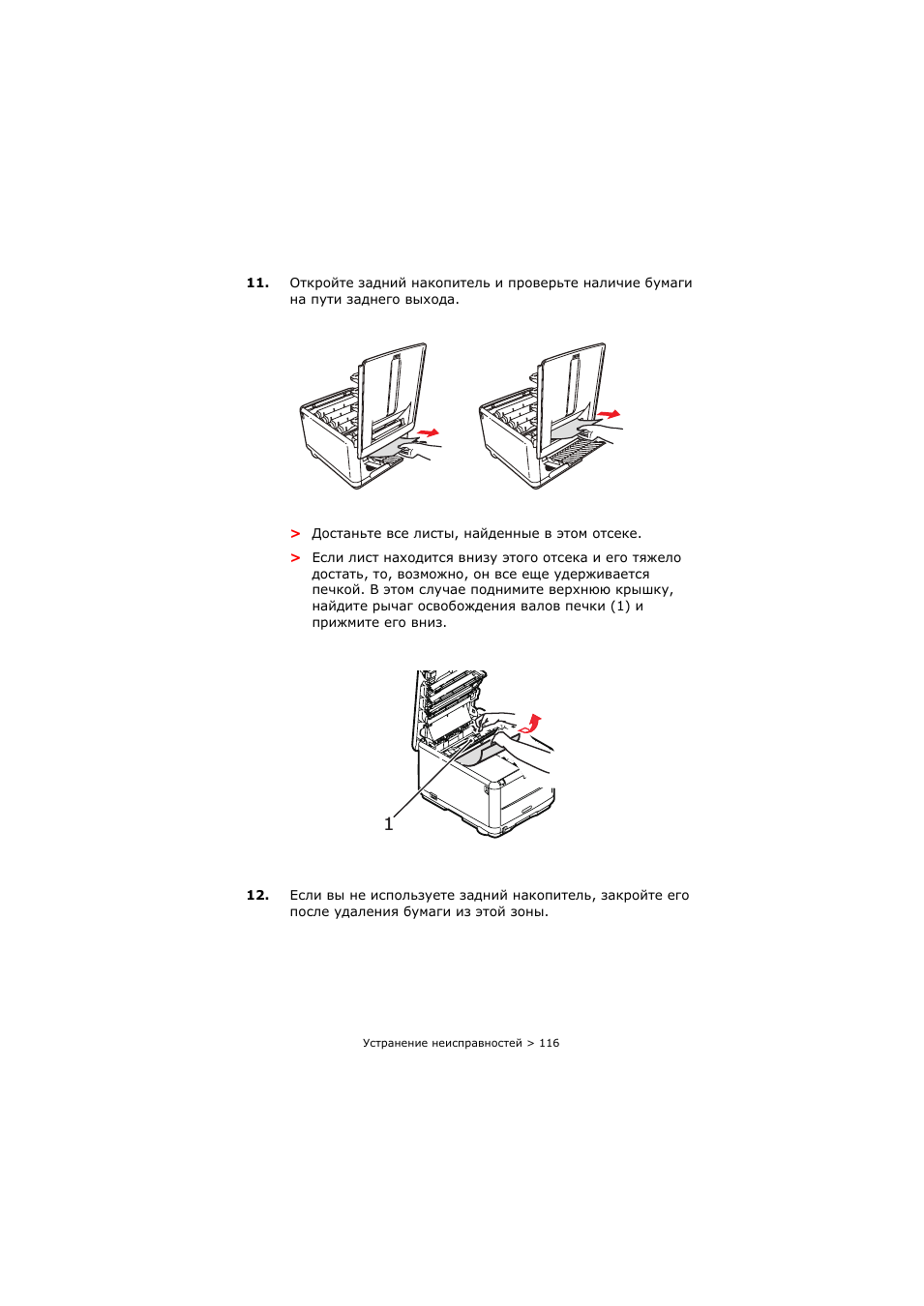

11.

Откройте задний накопитель и проверьте наличие бумаги
на пути заднего выхода.

>

Достаньте все листы, найденные в этом отсеке.

>

Если лист находится внизу этого отсека и его тяжело
достать, то, возможно, он все еще удерживается
печкой. В этом случае поднимите верхнюю крышку,
найдите рычаг освобождения валов печки (1) и
прижмите его вниз.

12.

Если вы не используете задний накопитель, закройте его
после удаления бумаги из этой зоны.

1

Устранение неисправностей > 117

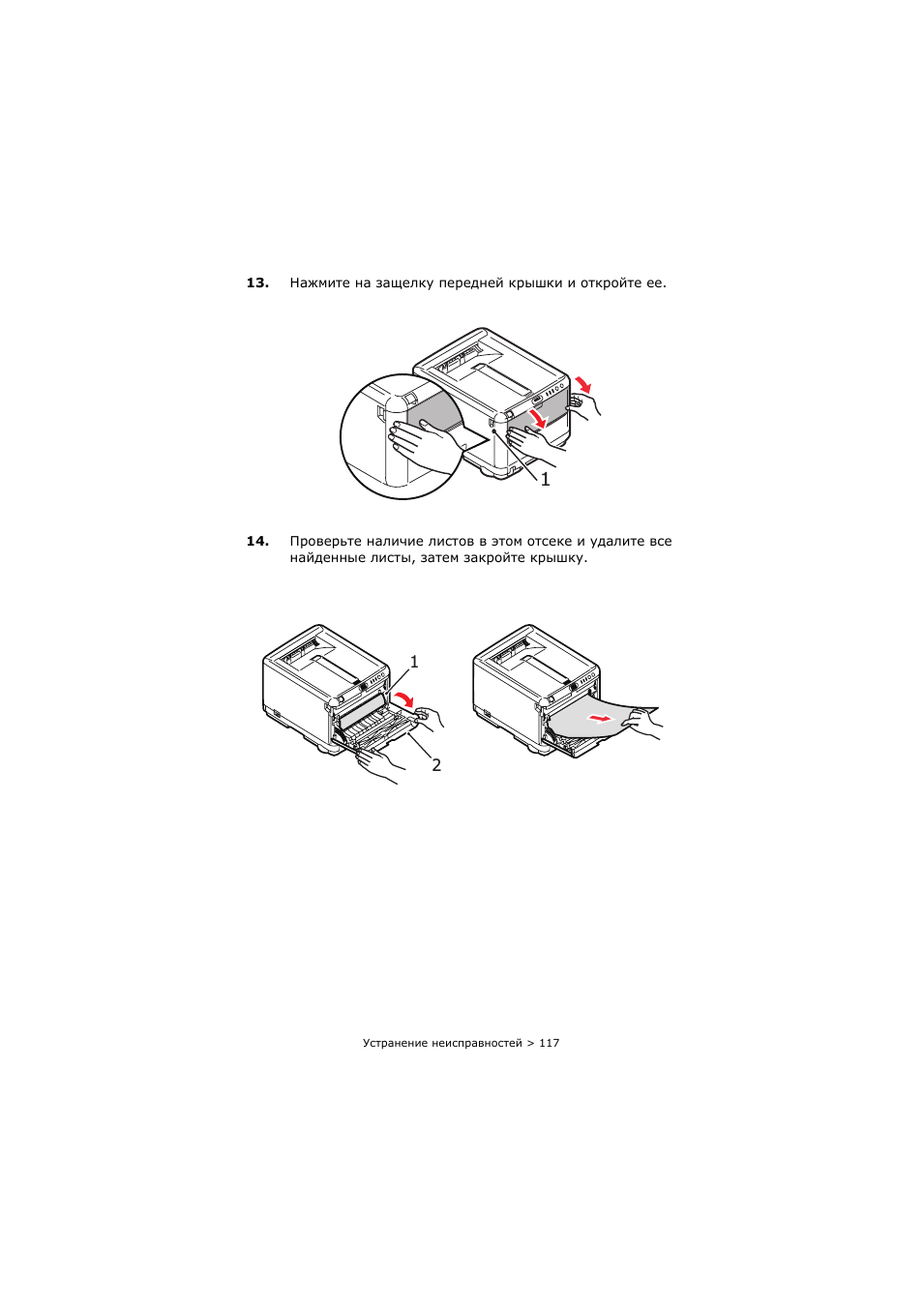

13.

Нажмите на защелку передней крышки и откройте ее.

14.

Проверьте наличие листов в этом отсеке и удалите все
найденные листы, затем закройте крышку.

1

1

2

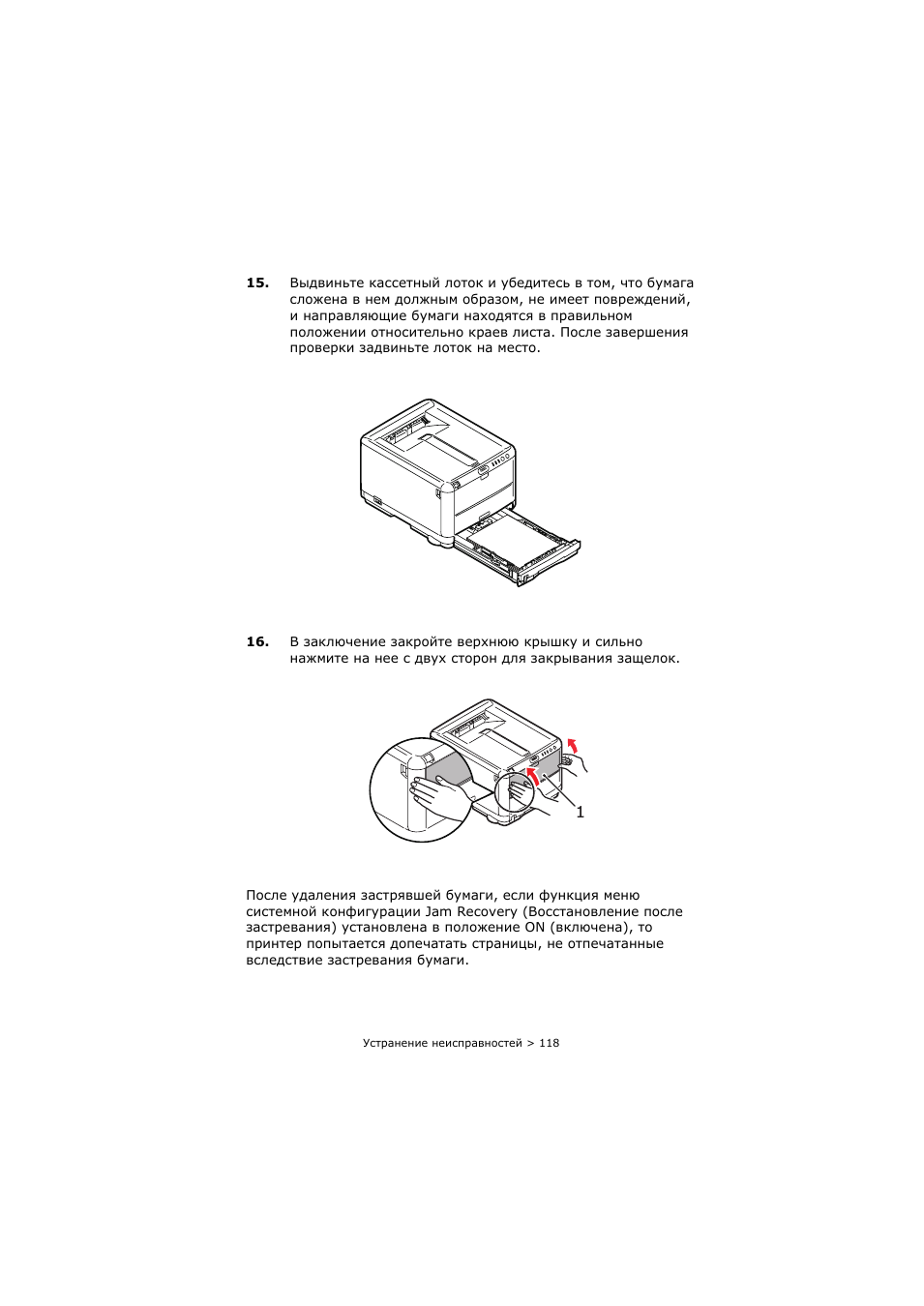

Устранение неисправностей > 118

15.

Выдвиньте кассетный лоток и убедитесь в том, что бумага
сложена в нем должным образом, не имеет повреждений,
и направляющие бумаги находятся в правильном
положении относительно краев листа. После завершения
проверки задвиньте лоток на место.

16.

В заключение закройте верхнюю крышку и сильно
нажмите на нее с двух сторон для закрывания защелок.

После удаления застрявшей бумаги, если функция меню
системной конфигурации Jam Recovery (Восстановление после
застревания) установлена в положение ON (включена), то
принтер попытается допечатать страницы, не отпечатанные
вследствие застревания бумаги.

1

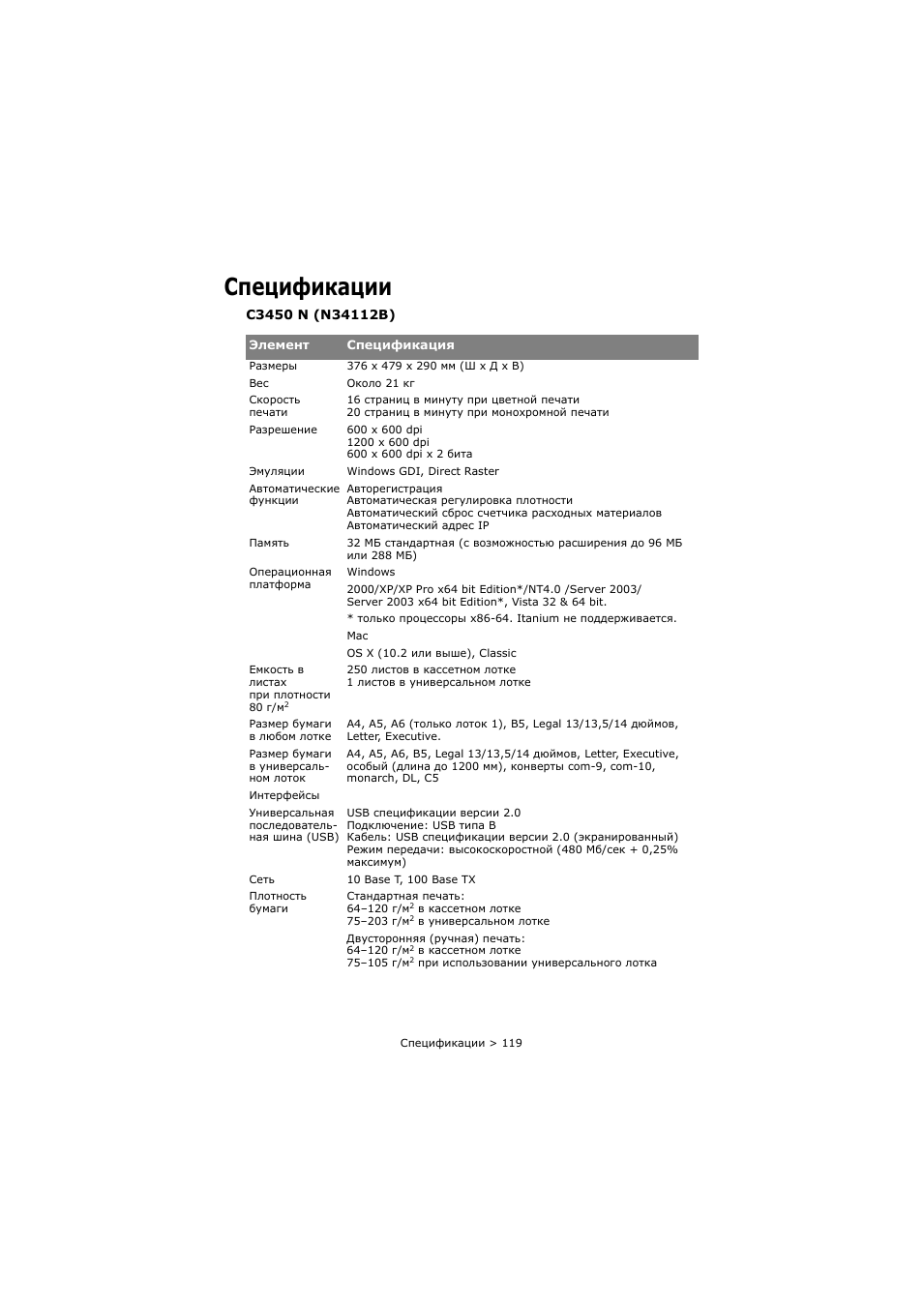

Спецификации > 119

Спецификации

C3450 N (N34112B)

Элемент

Спецификация

Размеры

376 x 479 x 290 мм (Ш x Д x В)

Вес

Около 21 кг

Скорость

печати

16 страниц в минуту при цветной печати

20 страниц в минуту при монохромной печати

Разрешение

600 x 600 dpi

1200 x 600 dpi

600 x 600 dpi x 2 бита

Эмуляции

Windows GDI, Direct Raster

Автоматические

функции

Авторегистрация

Автоматическая регулировка плотности

Автоматический сброс счетчика расходных материалов

Автоматический адрес IP

Память

32 MБ стандартная (с возможностью расширения до 96 MБ

или 288 MБ)

Операционная

платформа

Windows
2000/XP/XP Pro x64 bit Edition*/NT4.0 /Server 2003/

Server 2003 x64 bit Edition*, Vista 32 & 64 bit.
* только процессоры x86-64. Itanium не поддерживается.
Mac
OS X (10.2 или выше), Classic

Емкость в

листах

при плотности

80 г/м

2

250 листов в кассетном лотке

1 листов в универсальном лотке

Размер бумаги

в любом лотке

A4, A5, A6 (только лоток 1), B5, Legal 13/13,5/14 дюймов,

Letter, Executive.

Размер бумаги

в универсаль-

ном лоток

A4, A5, A6, B5, Legal 13/13,5/14 дюймов, Letter, Executive,

особый (длина до 1200 мм), конверты com-9, com-10,

monarch, DL, C5

Интерфейсы
Универсальная

последователь-

ная шина (USB)

Сеть

USB спецификации версии 2.0

Подключение: USB типа B

Кабель: USB спецификации версии 2.0 (экранированный)

Режим передачи: высокоскоростной (480 Мб/сек + 0,25%

максимум)
10 Base T, 100 Base TX

Плотность

бумаги

Стандартная печать:

64–120 г/м

2

в кассетном лотке

75–203 г/м

2

в универсальном лотке

Двусторонняя (ручная) печать:

64–120 г/м

2

в кассетном лотке

75–105 г/м

2

при использовании универсального лотка

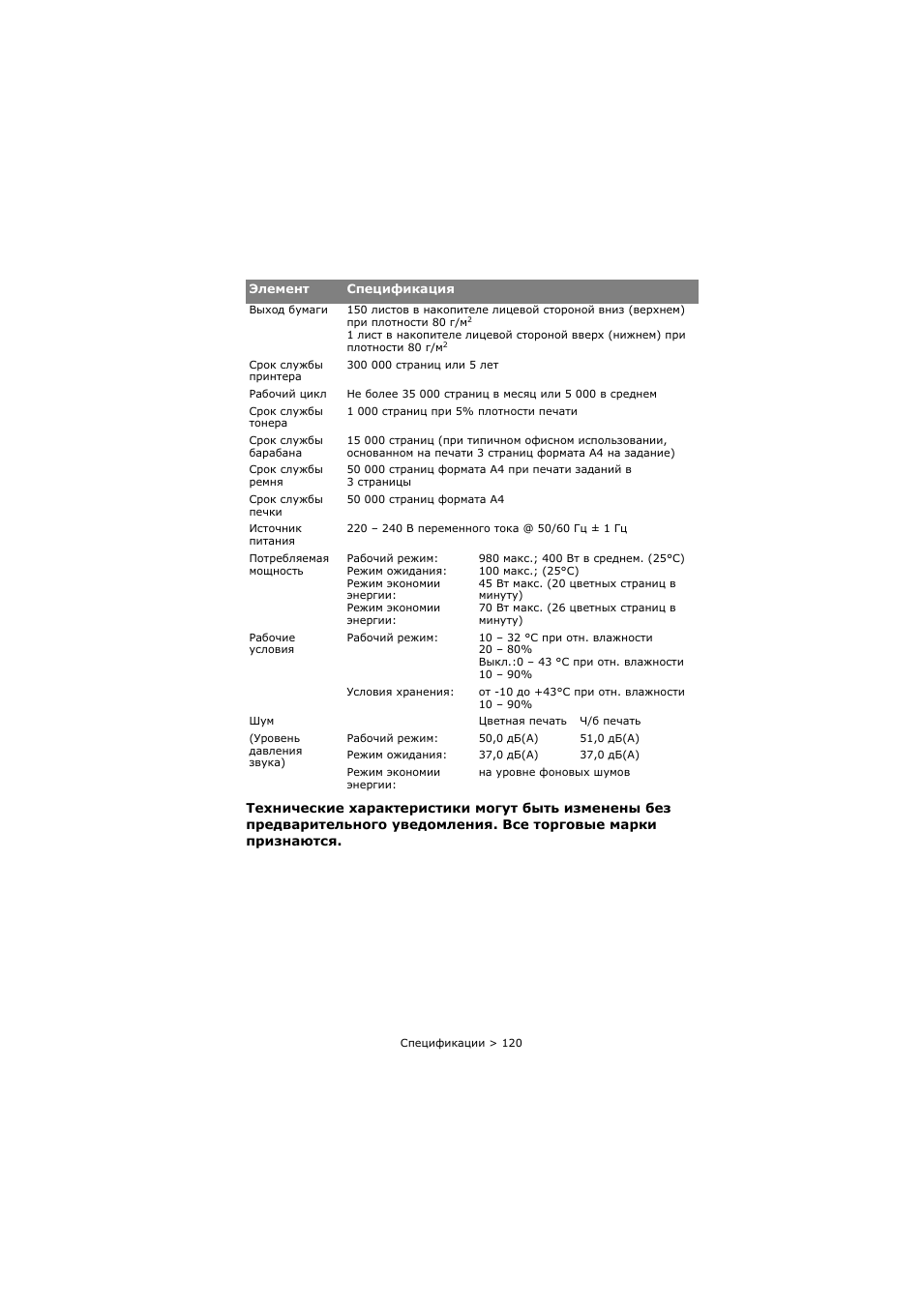

Спецификации > 120

Технические характеристики могут быть изменены без
предварительного уведомления. Все торговые марки
признаются.

Выход бумаги

150 листов в накопителе лицевой стороной вниз (верхнем)

при плотности 80 г/м

2

1 лист в накопителе лицевой стороной вверх (нижнем) при

плотности 80 г/м

2

Срок службы

принтера

300 000 страниц или 5 лет

Рабочий цикл

Не более 35 000 страниц в месяц или 5 000 в среднем

Срок службы

тонера

1 000 страниц при 5% плотности печати

Срок службы

барабана

15 000 страниц (при типичном офисном использовании,

основанном на печати 3 страниц формата A4 на задание)

Срок службы

ремня

50 000 страниц формата A4 при печати заданий в

3 страницы

Срок службы

печки

50 000 страниц формата A4

Источник

питания

220 – 240 В переменного тока @ 50/60 Гц ± 1 Гц

Потребляемая

мощность

Рабочий режим:

980 макс.; 400 Вт в среднем. (25°C)

Режим ожидания:

100 макс.; (25°C)

Режим экономии 45

Вт макс. (20 цветных страниц в

энергии:

минуту)

Режим экономии

70 Вт макс. (26 цветных страниц в

энергии:

минуту)

Рабочие

условия

Рабочий режим:

10 – 32 °C при отн. влажности

20 – 80%

Выкл.:0 – 43 °C при отн. влажности

10 – 90%

Условия хранения:

от -10 до +43°C при отн. влажности

10 – 90%

Шум
(Уровень

давления

звука)

Цветная печать Ч/б печать

Рабочий режим:

50,0 дБ(А)

51,0 дБ(А)

Режим ожидания:

37,0 дБ(А)

37,0 дБ(А)

Режим экономии

на уровне фоновых шумов

энергии:

Элемент

Спецификация
