Утилита исправления цветов

Цветная печать > 31

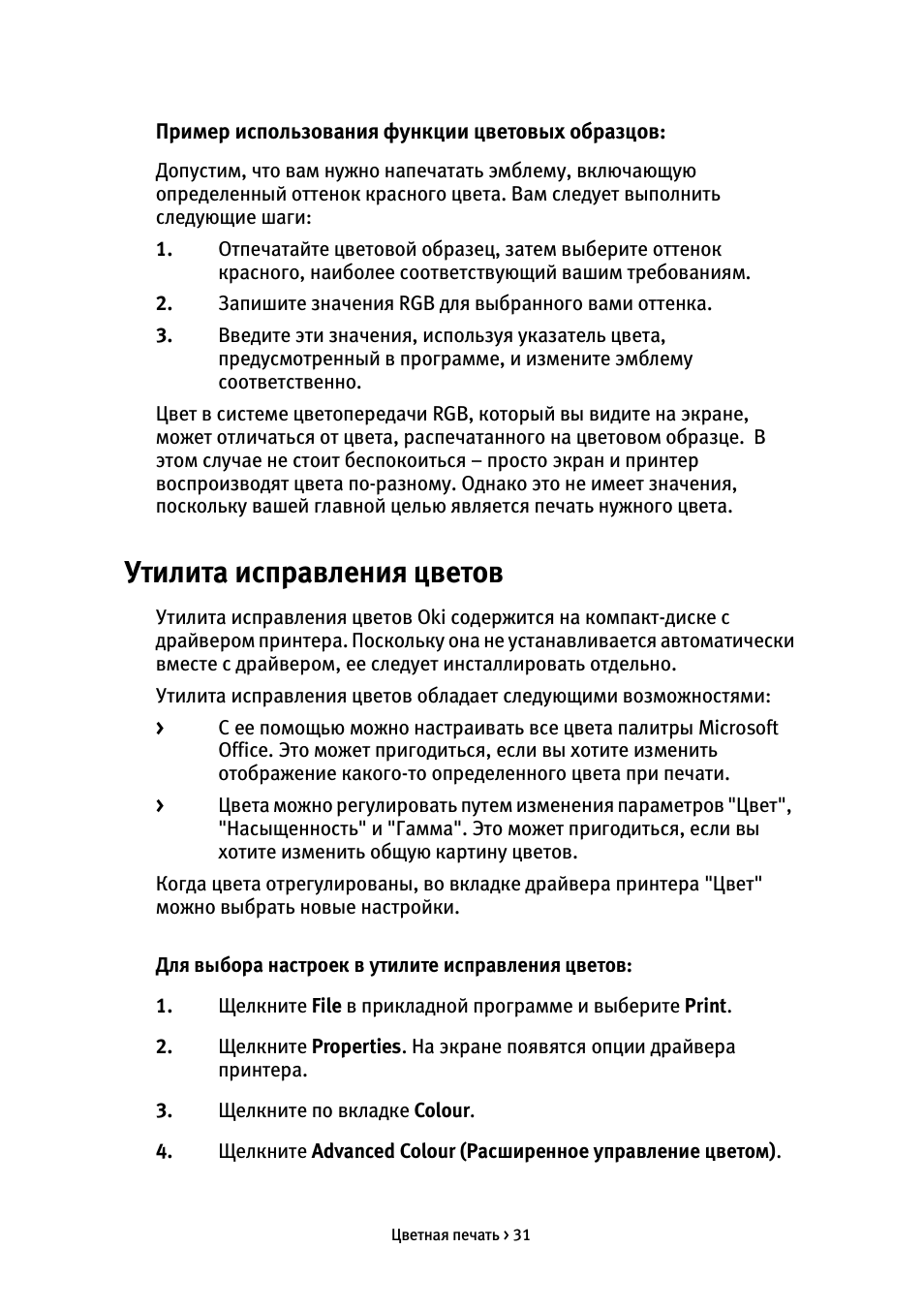

Пример использования функции цветовых образцов:

Допустим, что вам нужно напечатать эмблему, включающую
определенный оттенок красного цвета. Вам следует выполнить
следующие шаги:

1.

Отпечатайте цветовой образец, затем выберите оттенок
красного, наиболее соответствующий вашим требованиям.

2.

Запишите значения RGB для выбранного вами оттенка.

3.

Введите эти значения, используя указатель цвета,
предусмотренный в программе, и измените эмблему
соответственно.

Цвет в системе цветопередачи RGB, который вы видите на экране,
может отличаться от цвета, распечатанного на цветовом образце. В
этом случае не стоит беспокоиться – просто экран и принтер
воспроизводят цвета по-разному. Однако это не имеет значения,
поскольку вашей главной целью является печать нужного цвета.

Утилита исправления цветов

Утилита исправления цветов Oki содержится на компакт-диске с
драйвером принтера. Поскольку она не устанавливается автоматически
вместе с драйвером, ее следует инсталлировать отдельно.

Утилита исправления цветов обладает следующими возможностями:

>

С ее помощью можно настраивать все цвета палитры Microsoft
Office. Это может пригодиться, если вы хотите изменить
отображение какого-то определенного цвета при печати.

>

Цвета можно регулировать путем изменения параметров "Цвет",
"Насыщенность" и "Гамма". Это может пригодиться, если вы
хотите изменить общую картину цветов.

Когда цвета отрегулированы, во вкладке драйвера принтера "Цвет"
можно выбрать новые настройки.

Для выбора настроек в утилите исправления цветов:

1.

Щелкните

File в прикладной программе и выберите Print.

2.

Щелкните

Properties. На экране появятся опции драйвера

принтера.

3.

Щелкните по вкладке

Colour.

4.

Щелкните

Advanced Colour (Расширенное управление цветом).

Цветная печать > 32

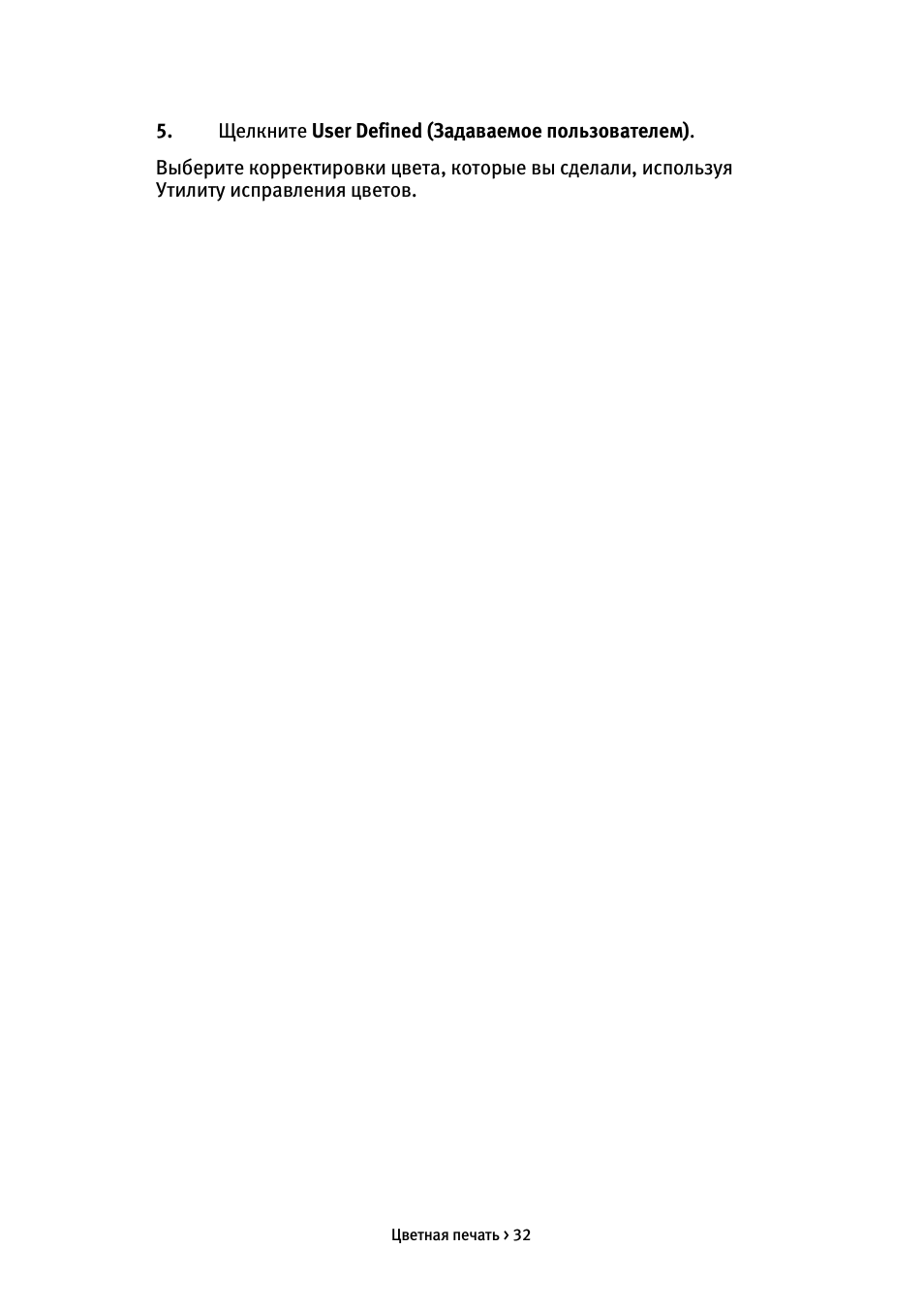

5.

Щелкните

User Defined (Задаваемое пользователем).

Выберите корректировки цвета, которые вы сделали, используя
Утилиту исправления цветов.

Функции меню > 33

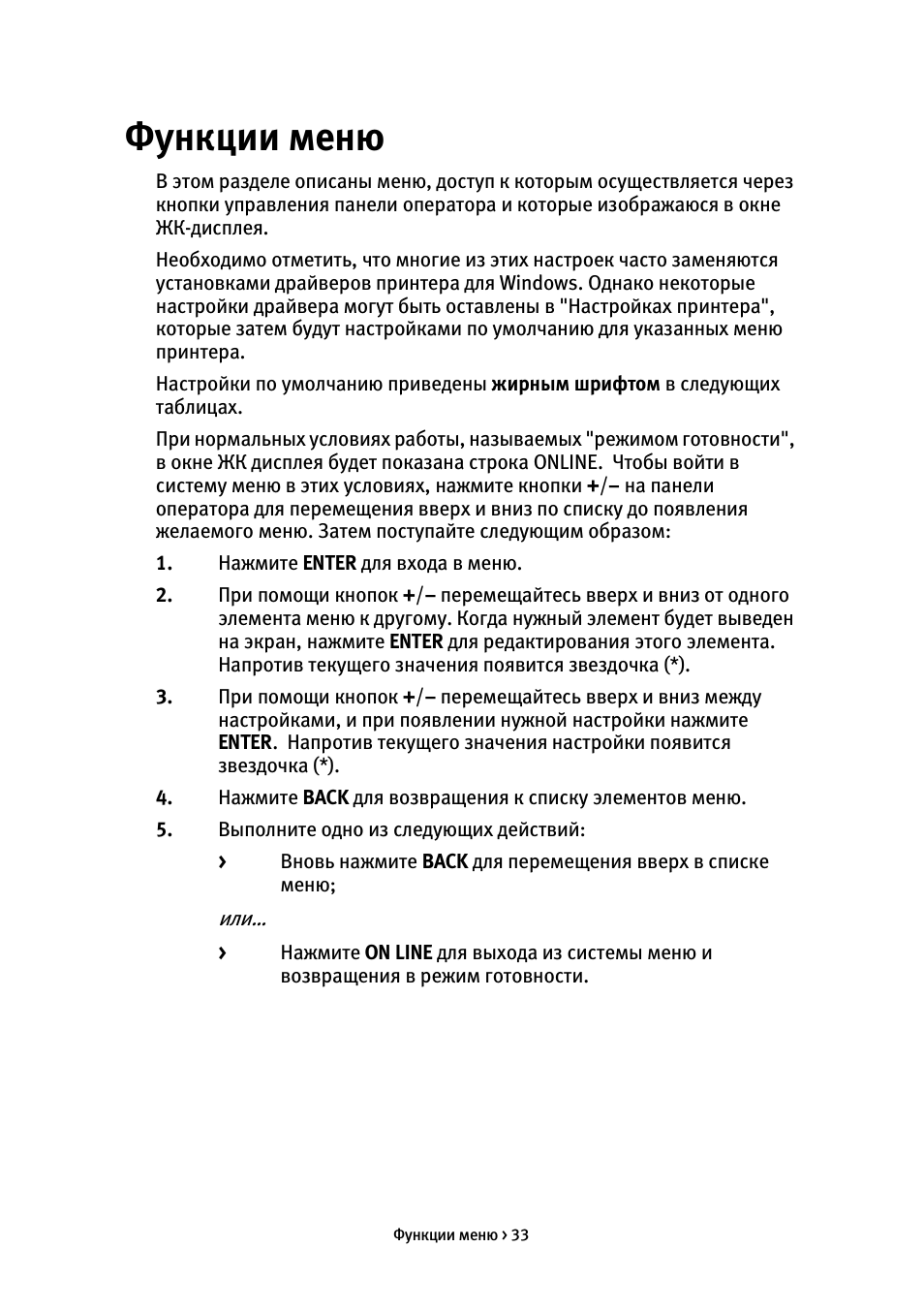

Функции меню

В этом разделе описаны меню, доступ к которым осуществляется через
кнопки управления панели оператора и которые изображаюся в окне
ЖК-дисплея.

Необходимо отметить, что многие из этих настроек часто заменяются
установками драйверов принтера для Windows. Однако некоторые
настройки драйвера могут быть оставлены в "Настройках принтера",
которые затем будут настройками по умолчанию для указанных меню
принтера.

Настройки по умолчанию приведены

жирным шрифтом в следующих

таблицах.

При нормальных условиях работы, называемых "режимом готовности",
в окне ЖК дисплея будет показана строка ONLINE. Чтобы войти в
систему меню в этих условиях, нажмите кнопки

+/– на панели

оператора для перемещения вверх и вниз по списку до появления
желаемого меню. Затем поступайте следующим образом:

1.

Нажмите

ENTER для входа в меню.

2.

При помощи кнопок

+/– перемещайтесь вверх и вниз от одного

элемента меню к другому. Когда нужный элемент будет выведен
на экран, нажмите

ENTER для редактирования этого элемента.

Напротив текущего значения появится звездочка (*).

3.

При помощи кнопок

+/– перемещайтесь вверх и вниз между

настройками, и при появлении нужной настройки нажмите
ENTER. Напротив текущего значения настройки появится
звездочка (*).

4.

Нажмите

BACK для возвращения к списку элементов меню.

5.

Выполните одно из следующих действий:

>

Вновь нажмите

BACK для перемещения вверх в списке

меню;

или…

>

Нажмите

ON LINE

для выхода из системы меню и

возвращения в режим готовности.

Функции меню > 34

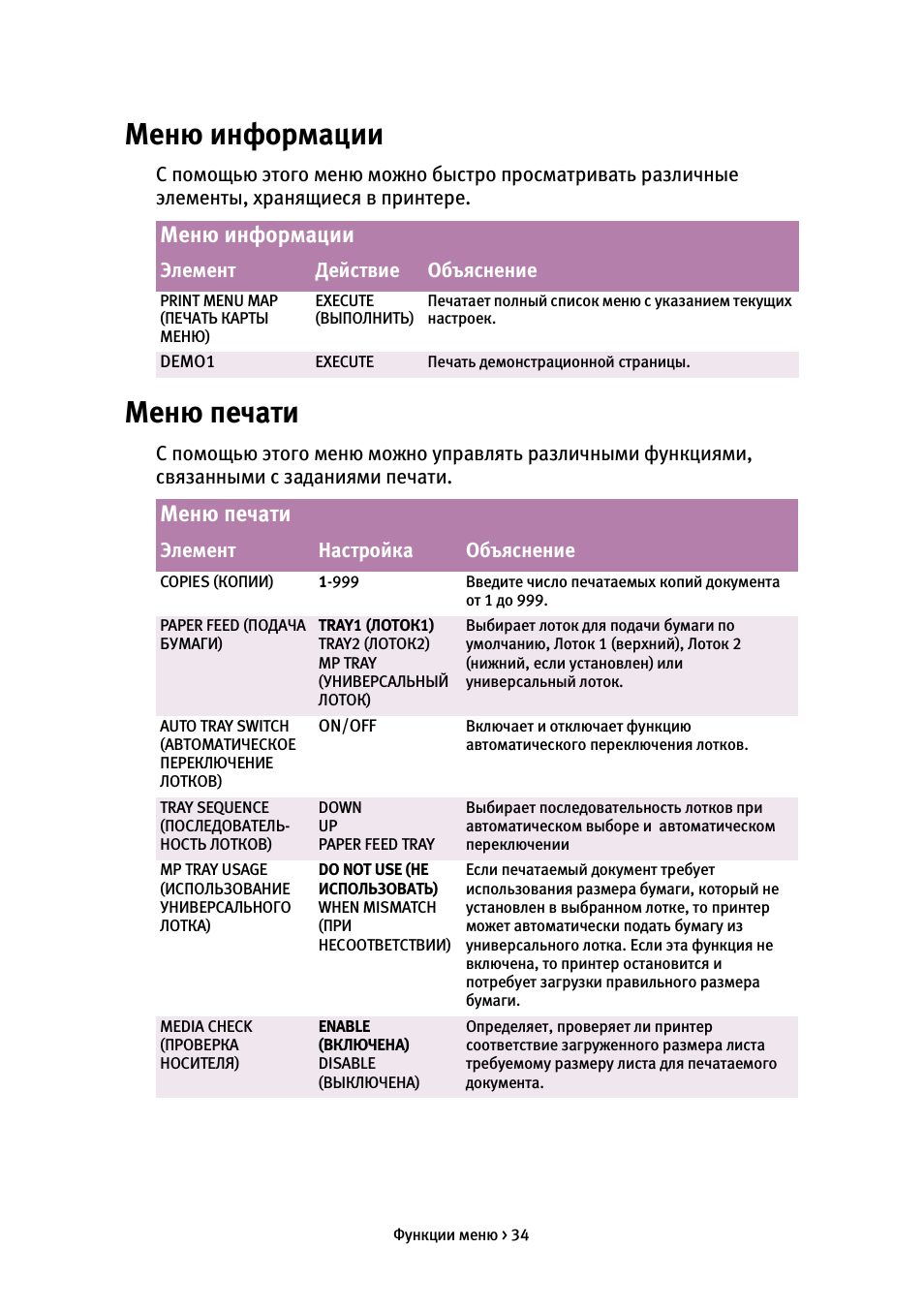

Меню информации

С помощью этого меню можно быстро просматривать различные
элементы, хранящиеся в принтере.

Меню печати

С помощью этого меню можно управлять различными функциями,
связанными с заданиями печати.

Меню информации

Элемент

Действие

Объяснение

PRINT MENU MAP
(ПЕЧАТЬ КАРТЫ
МЕНЮ)

EXECUTE
(ВЫПОЛНИТЬ)

Печатает полный список меню с указанием текущих
настроек.

DEMO1

EXECUTE

Печать демонстрационной страницы.

Меню печати

Элемент

Настройка

Объяснение

COPIES (КОПИИ)

1-999

Введите число печатаемых копий документа
от 1 до 999.

PAPER FEED (ПОДАЧА
БУМАГИ)

TRAY1 (ЛОТОК1)
TRAY2 (ЛОТОК2)
MP TRAY
(УНИВЕРСАЛЬНЫЙ
ЛОТОК)

Выбирает лоток для подачи бумаги по
умолчанию, Лоток 1 (верхний), Лоток 2
(нижний, если установлен) или
универсальный лоток.

AUTO TRAY SWITCH
(АВТОМАТИЧЕСКОЕ
ПЕРЕКЛЮЧЕНИЕ
ЛОТКОВ)

ON/OFF

Включает и отключает функцию
автоматического переключения лотков.

TRAY SEQUENCE
(ПОСЛЕДОВАТЕЛЬ-
НОСТЬ ЛОТКОВ)

DOWN
UP
PAPER FEED TRAY

Выбирает последовательность лотков при
автоматическом выборе и автоматическом
переключении

MP TRAY USAGE
(ИСПОЛЬЗОВАНИЕ
УНИВЕРСАЛЬНОГО
ЛОТКА)

DO NOT USE (НЕ
ИСПОЛЬЗОВАТЬ)
WHEN MISMATCH
(ПРИ
НЕСООТВЕТСТВИИ)

Если печатаемый документ требует
использования размера бумаги, который не
установлен в выбранном лотке, то принтер
может автоматически подать бумагу из
универсального лотка. Если эта функция не
включена, то принтер остановится и
потребует загрузки правильного размера
бумаги.

MEDIA CHECK
(ПРОВЕРКА
НОСИТЕЛЯ)

ENABLE
(ВКЛЮЧЕНА)
DISABLE
(ВЫКЛЮЧЕНА)

Определяет, проверяет ли принтер
соответствие загруженного размера листа
требуемому размеру листа для печатаемого
документа.

Функции меню > 35

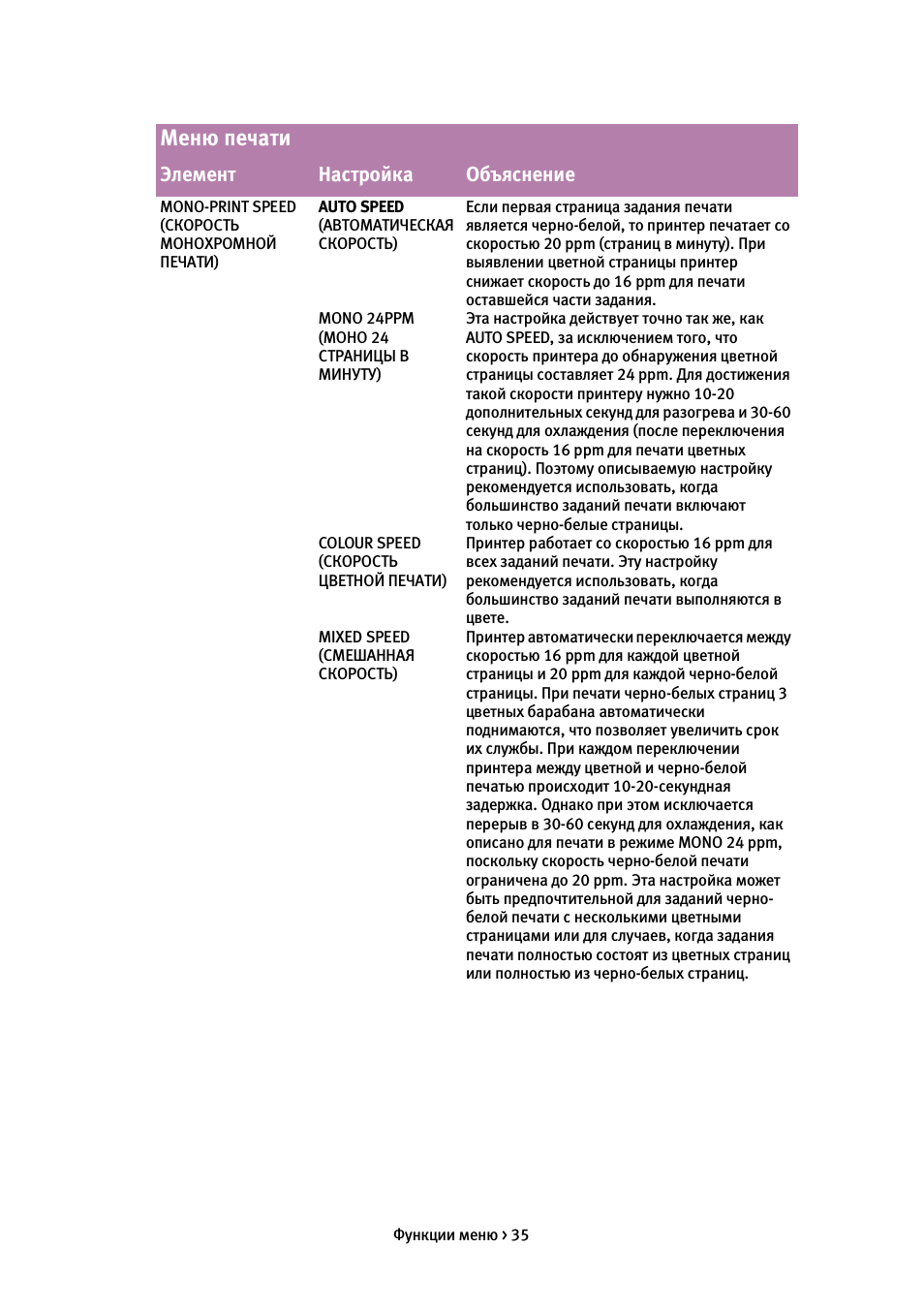

MONO-PRINT SPEED
(СКОРОСТЬ
МОНОХРОМНОЙ
ПЕЧАТИ)

AUTO SPEED
(АВТОМАТИЧЕСКАЯ
СКОРОСТЬ)

MONO 24PPM
(МОНО 24
СТРАНИЦЫ В
МИНУТУ)

COLOUR SPEED
(СКОРОСТЬ
ЦВЕТНОЙ ПЕЧАТИ)

MIXED SPEED
(СМЕШАННАЯ
СКОРОСТЬ)

Если первая страница задания печати
является черно-белой, то принтер печатает со
скоростью 20 ppm (страниц в минуту). При
выявлении цветной страницы принтер
снижает скорость до 16 ppm для печати
оставшейся части задания.
Эта настройка действует точно так же, как
AUTO SPEED, за исключением того, что
скорость принтера до обнаружения цветной
страницы составляет 24 ppm. Для достижения
такой скорости принтеру нужно 10-20
дополнительных секунд для разогрева и 30-60
секунд для охлаждения (после переключения
на скорость 16 ppm для печати цветных
страниц). Поэтому описываемую настройку
рекомендуется использовать, когда
большинство заданий печати включают
только черно-белые страницы.
Принтер работает со скоростью 16 ppm для
всех заданий печати. Эту настройку
рекомендуется использовать, когда
большинство заданий печати выполняются в
цвете.
Принтер автоматически переключается между
скоростью 16 ppm для каждой цветной
страницы и 20 ppm для каждой черно-белой
страницы. При печати черно-белых страниц 3
цветных барабана автоматически
поднимаются, что позволяет увеличить срок
их службы. При каждом переключении
принтера между цветной и черно-белой
печатью происходит 10-20-секундная
задержка. Однако при этом исключается
перерыв в 30-60 секунд для охлаждения, как
описано для печати в режиме MONO 24 ppm,
поскольку скорость черно-белой печати
ограничена до 20 ppm. Эта настройка может
быть предпочтительной для заданий черно-
белой печати с несколькими цветными
страницами или для случаев, когда задания
печати полностью состоят из цветных страниц
или полностью из черно-белых страниц.

Меню печати

Элемент

Настройка

Объяснение

Функции меню > 36

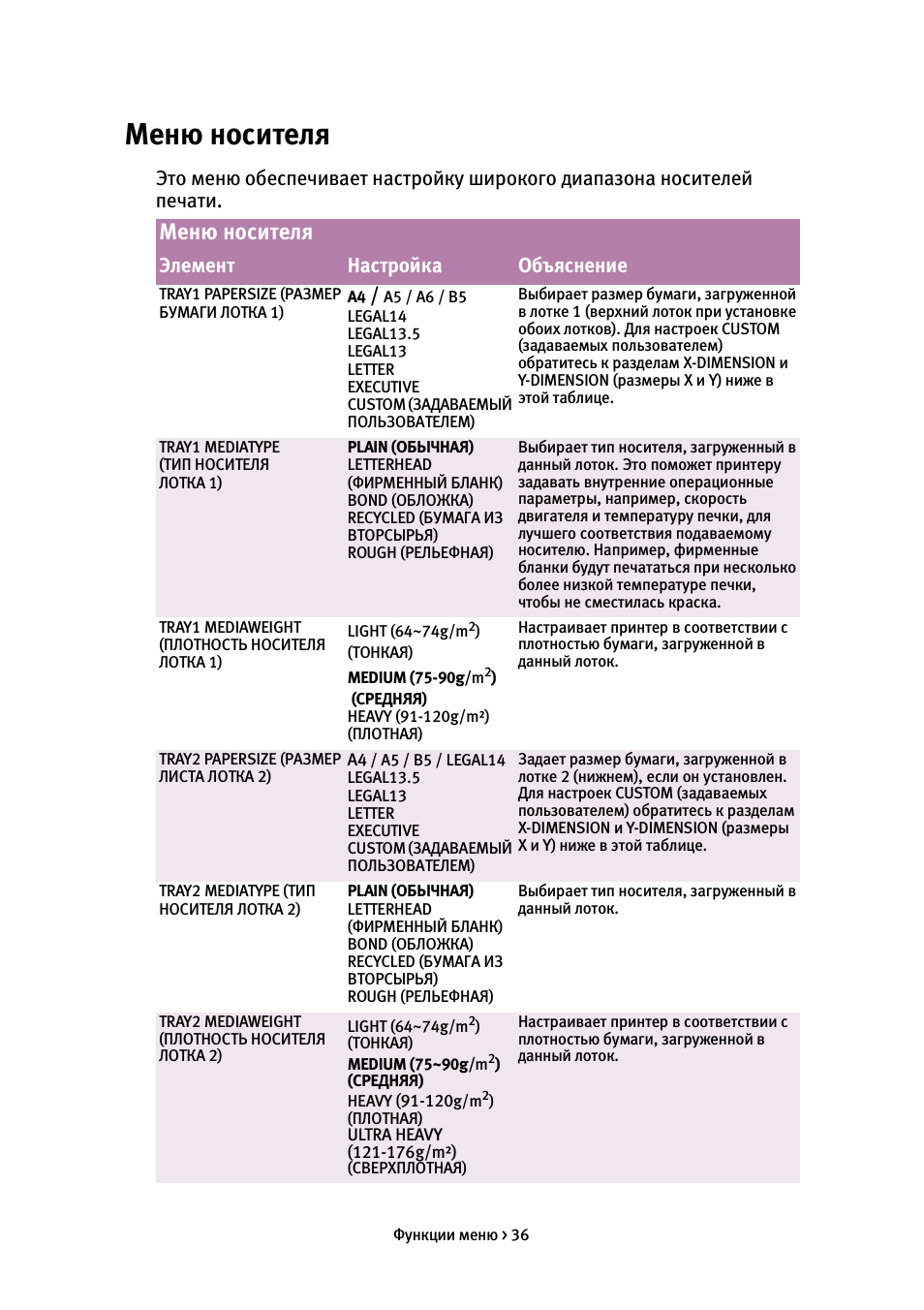

Меню носителя

Это меню обеспечивает настройку широкого диапазона носителей
печати.

Меню носителя

Элемент

Настройка

Объяснение

TRAY1 PAPERSIZE (РАЗМЕР
БУМАГИ ЛОТКА 1)

A4

/

A5 / A6 / B5

LEGAL14
LEGAL13.5
LEGAL13
LETTER
EXECUTIVE
CUSTOM (ЗАДАВАЕМЫЙ
ПОЛЬЗОВАТЕЛЕМ)

Выбирает размер бумаги, загруженной
в лотке 1 (верхний лоток при установке
обоих лотков). Для настроек CUSTOM
(задаваемых пользователем)
обратитесь к разделам X-DIMENSION и
Y-DIMENSION (размеры Х и Y) ниже в
этой таблице.

TRAY1 MEDIATYPE
(ТИП НОСИТЕЛЯ
ЛОТКА 1)

PLAIN (ОБЫЧНАЯ)
LETTERHEAD
(ФИРМЕННЫЙ БЛАНК)
BOND (ОБЛОЖКА)
RECYCLED (БУМАГА ИЗ
ВТОРСЫРЬЯ)
ROUGH (РЕЛЬЕФНАЯ)

Выбирает тип носителя, загруженный в
данный лоток. Это поможет принтеру
задавать внутренние операционные
параметры, например, скорость
двигателя и температуру печки, для
лучшего соответствия подаваемому
носителю. Например, фирменные
бланки будут печататься при несколько
более низкой температуре печки,
чтобы не сместилась краска.

TRAY1 MEDIAWEIGHT
(ПЛОТНОСТЬ НОСИТЕЛЯ
ЛОТКА 1)

LIGHT (64~74g/m

2

)

(ТОНКАЯ)

MEDIUM (75-90g/m

2

)

(СРЕДНЯЯ)
HEAVY (91-120g/m²)
(ПЛОТНАЯ)

Настраивает принтер в соответствии с
плотностью бумаги, загруженной в
данный лоток.

TRAY2 PAPERSIZE (РАЗМЕР
ЛИСТА ЛОТКА 2)

A4

/ A5 / B5 / LEGAL14

LEGAL13.5
LEGAL13
LETTER
EXECUTIVE
CUSTOM (ЗАДАВАЕМЫЙ
ПОЛЬЗОВАТЕЛЕМ)

Задает размер бумаги, загруженной в
лотке 2 (нижнем), если он установлен.
Для настроек CUSTOM (задаваемых
пользователем) обратитесь к разделам
X-DIMENSION и Y-DIMENSION (размеры
Х и Y) ниже в этой таблице.

TRAY2 MEDIATYPE (ТИП
НОСИТЕЛЯ ЛОТКА 2)

PLAIN (ОБЫЧНАЯ)
LETTERHEAD
(ФИРМЕННЫЙ БЛАНК)
BOND (ОБЛОЖКА)
RECYCLED (БУМАГА ИЗ
ВТОРСЫРЬЯ)
ROUGH (РЕЛЬЕФНАЯ)

Выбирает тип носителя, загруженный в
данный лоток.

TRAY2 MEDIAWEIGHT
(ПЛОТНОСТЬ НОСИТЕЛЯ
ЛОТКА 2)

LIGHT (64~74g/m

2

)

(ТОНКАЯ)
MEDIUM (75~90g/m

2

)

(СРЕДНЯЯ)
HEAVY

(91-120

g/m

2

)

(ПЛОТНАЯ)

ULTRA HEAVY
(121-176g/m²)

(СВЕРХПЛОТНАЯ)

Настраивает принтер в соответствии с
плотностью бумаги, загруженной в
данный лоток.

Функции меню > 37

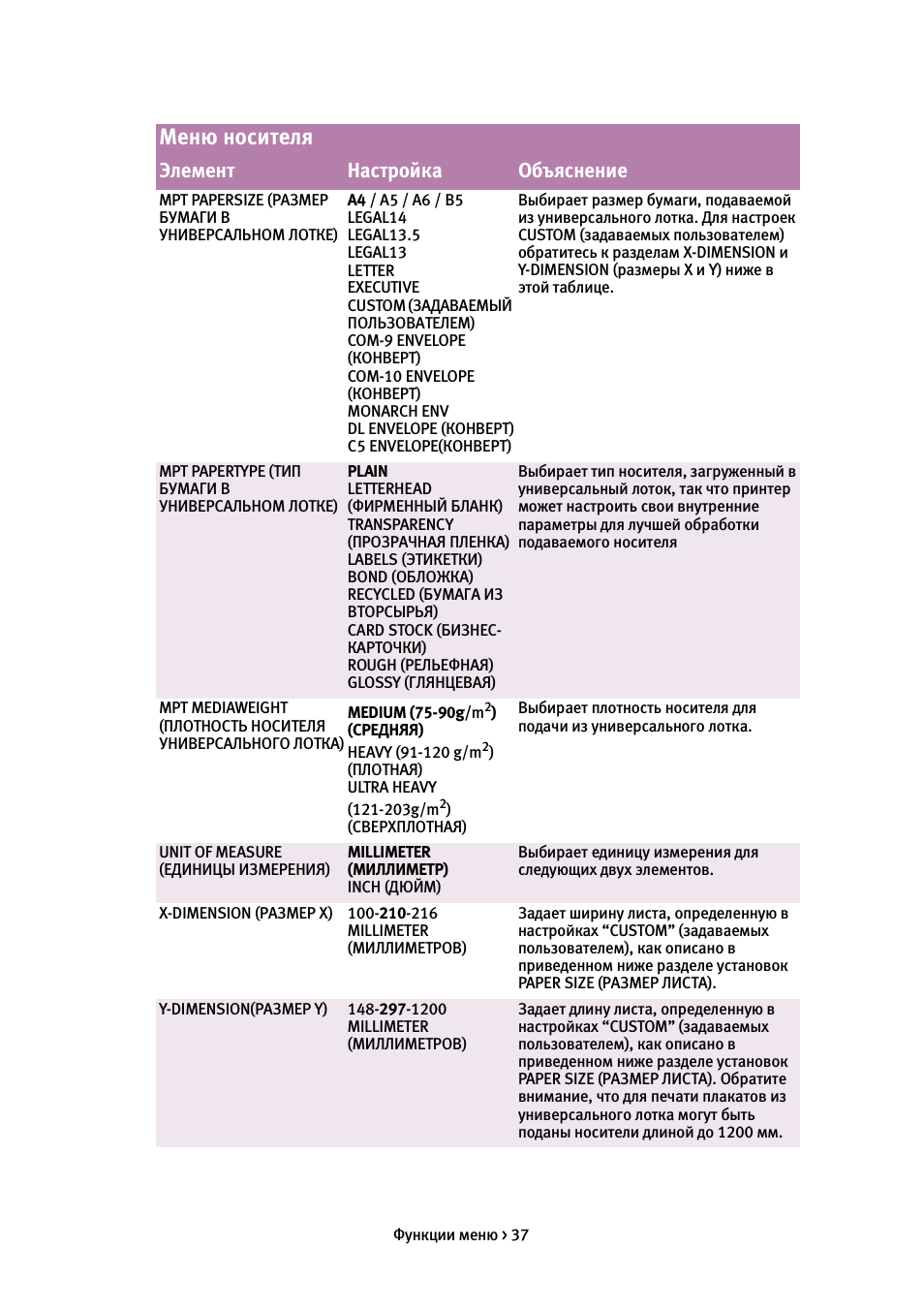

MPT PAPERSIZE (РАЗМЕР
БУМАГИ В
УНИВЕРСАЛЬНОМ ЛОТКЕ)

A4 / A5 / A6 / B5
LEGAL14
LEGAL13.5
LEGAL13
LETTER
EXECUTIVE
CUSTOM (ЗАДАВАЕМЫЙ
ПОЛЬЗОВАТЕЛЕМ)
COM-9 ENVELOPE
(КОНВЕРТ)
COM-10 ENVELOPE
(КОНВЕРТ)
MONARCH ENV
DL ENVELOPE (КОНВЕРТ)
C5 ENVELOPE(КОНВЕРТ)

Выбирает размер бумаги, подаваемой
из универсального лотка. Для настроек
CUSTOM (задаваемых пользователем)
обратитесь к разделам X-DIMENSION и
Y-DIMENSION (размеры Х и Y) ниже в
этой таблице.

MPT PAPERTYPE (ТИП
БУМАГИ В
УНИВЕРСАЛЬНОМ ЛОТКЕ)

PLAIN
LETTERHEAD
(ФИРМЕННЫЙ БЛАНК)
TRANSPARENCY
(ПРОЗРАЧНАЯ ПЛЕНКА)
LABELS (ЭТИКЕТКИ)
BOND (ОБЛОЖКА)
RECYCLED (БУМАГА ИЗ
ВТОРСЫРЬЯ)
CARD STOCK (БИЗНЕС-
КАРТОЧКИ)
ROUGH (РЕЛЬЕФНАЯ)
GLOSSY (ГЛЯНЦЕВАЯ)

Выбирает тип носителя, загруженный в
универсальный лоток, так что принтер
может настроить свои внутренние
параметры для лучшей обработки
подаваемого носителя

MPT MEDIAWEIGHT
(ПЛОТНОСТЬ НОСИТЕЛЯ
УНИВЕРСАЛЬНОГО ЛОТКА)

MEDIUM (75-90g/m

2

)

(СРЕДНЯЯ)
HEAVY (91-120 g/m

2

)

(ПЛОТНАЯ)
ULTRA HEAVY
(121-203g/m

2

)

(СВЕРХПЛОТНАЯ)

Выбирает плотность носителя для
подачи из универсального лотка.

UNIT OF MEASURE
(ЕДИНИЦЫ ИЗМЕРЕНИЯ)

MILLIMETER
(МИЛЛИМЕТР)
INCH (ДЮЙМ)

Выбирает единицу измерения для
следующих двух элементов.

X-DIMENSION (РАЗМЕР Х) 100-

210-216

MILLIMETER
(МИЛЛИМЕТРОВ)

Задает ширину листа, определенную в
настройках “CUSTOM” (задаваемых
пользователем), как описано в
приведенном ниже разделе установок
PAPER SIZE (РАЗМЕР ЛИСТА).

Y-DIMENSION(РАЗМЕР Y)

148-

297-1200

MILLIMETER
(МИЛЛИМЕТРОВ)

Задает длину листа, определенную в
настройках “CUSTOM” (задаваемых
пользователем), как описано в
приведенном ниже разделе установок
PAPER SIZE (РАЗМЕР ЛИСТА). Обратите
внимание, что для печати плакатов из
универсального лотка могут быть
поданы носители длиной до 1200 мм.

Меню носителя

Элемент

Настройка

Объяснение

Функции меню > 38

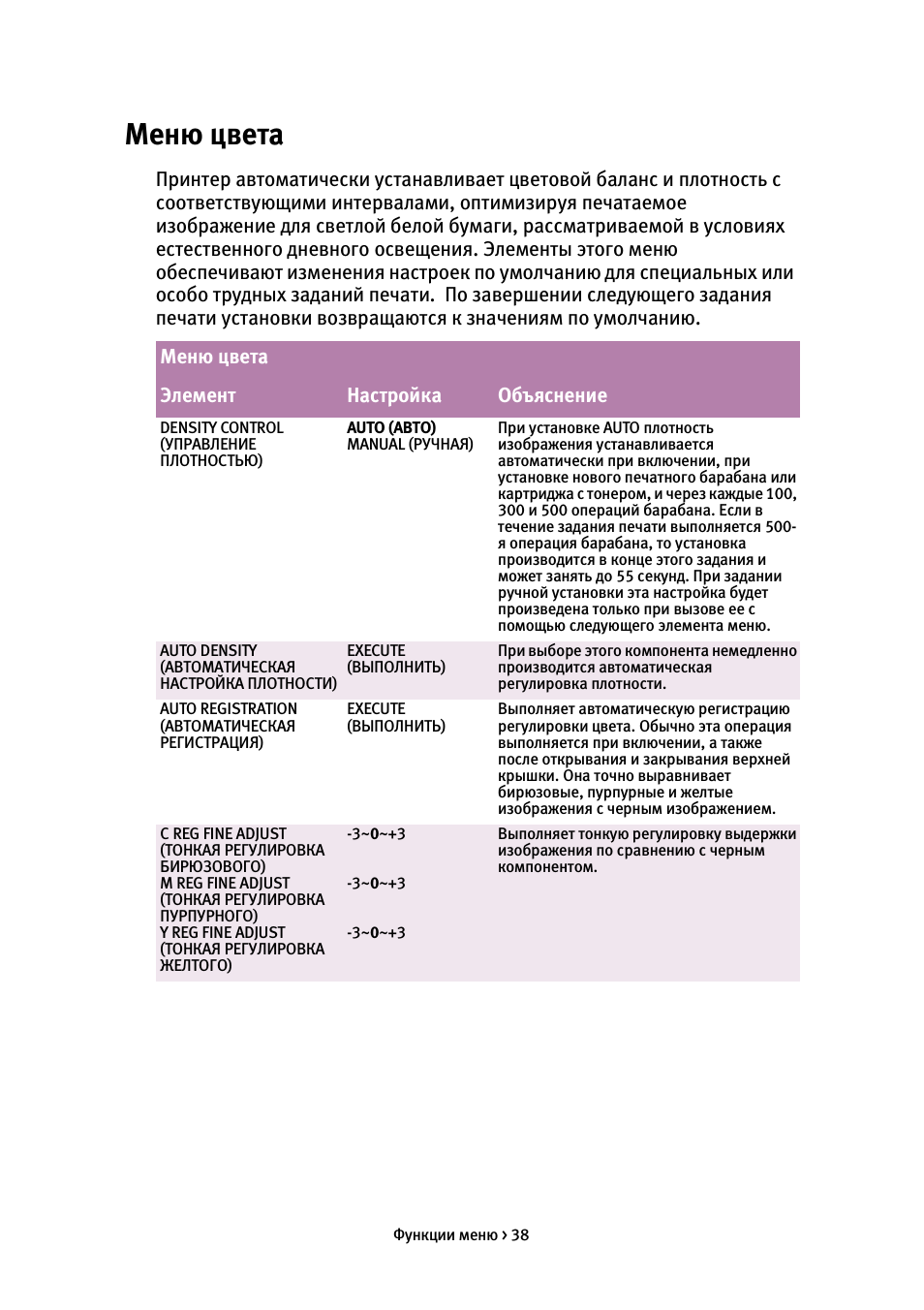

Меню цвета

Принтер автоматически устанавливает цветовой баланс и плотность с
соответствующими интервалами, оптимизируя печатаемое
изображение для светлой белой бумаги, рассматриваемой в условиях
естественного дневного освещения. Элементы этого меню
обеспечивают изменения настроек по умолчанию для специальных или
особо трудных заданий печати. По завершении следующего задания
печати установки возвращаются к значениям по умолчанию.

Меню цвета

Элемент

Настройка

Объяснение

DENSITY CONTROL
(УПРАВЛЕНИЕ
ПЛОТНОСТЬЮ)

AUTO (АВТО)
MANUAL (РУЧНАЯ)

При установке AUTO плотность
изображения устанавливается
автоматически при включении, при
установке нового печатного барабана или
картриджа с тонером, и через каждые 100,
300 и 500 операций барабана. Если в
течение задания печати выполняется 500-
я операция барабана, то установка
производится в конце этого задания и
может занять до 55 секунд. При задании
ручной установки эта настройка будет
произведена только при вызове ее с
помощью следующего элемента меню.

AUTO DENSITY
(АВТОМАТИЧЕСКАЯ
НАСТРОЙКА ПЛОТНОСТИ)

EXECUTE
(ВЫПОЛНИТЬ)

При выборе этого компонента немедленно
производится автоматическая
регулировка плотности.

AUTO REGISTRATION
(АВТОМАТИЧЕСКАЯ
РЕГИСТРАЦИЯ)

EXECUTE
(ВЫПОЛНИТЬ)

Выполняет автоматическую регистрацию
регулировки цвета. Обычно эта операция
выполняется при включении, а также
после открывания и закрывания верхней
крышки. Она точно выравнивает
бирюзовые, пурпурные и желтые
изображения с черным изображением.

C REG FINE ADJUST
(ТОНКАЯ РЕГУЛИРОВКА
БИРЮЗОВОГО)
M REG FINE ADJUST
(ТОНКАЯ РЕГУЛИРОВКА
ПУРПУРНОГО)
Y REG FINE ADJUST
(ТОНКАЯ РЕГУЛИРОВКА
ЖЕЛТОГО)

-3~

0~+3

-3~

0~+3

-3~

0~+3

Выполняет тонкую регулировку выдержки
изображения по сравнению с черным
компонентом.

Функции меню > 39

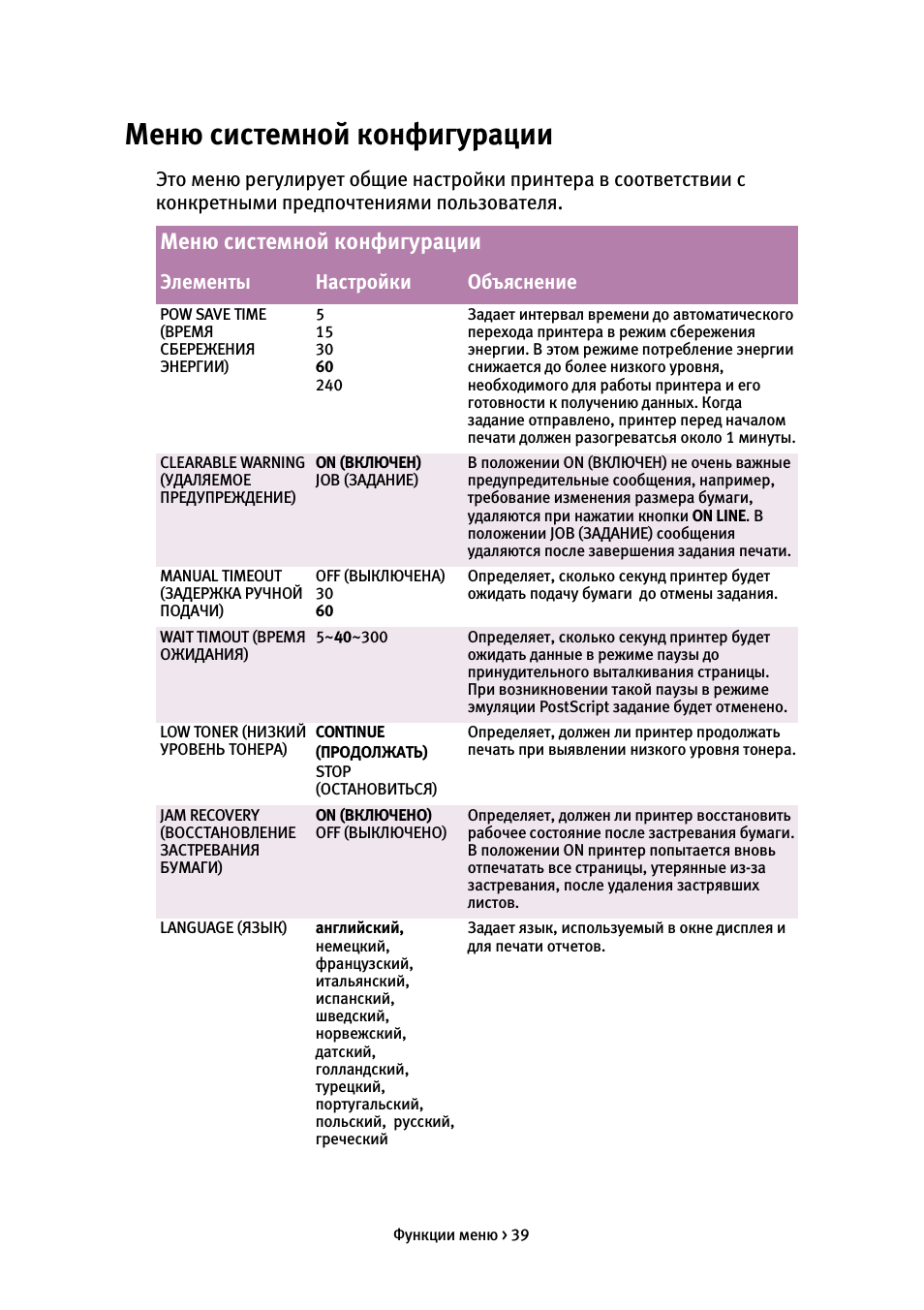

Меню системной конфигурации

Это меню регулирует общие настройки принтера в соответствии с
конкретными предпочтениями пользователя.

Меню системной конфигурации

Элементы

Настройки

Объяснение

POW SAVE TIME
(ВРЕМЯ
СБЕРЕЖЕНИЯ
ЭНЕРГИИ)

5
15
30
60
240

Задает интервал времени до автоматического
перехода принтера в режим сбережения
энергии. В этом режиме потребление энергии
снижается до более низкого уровня,
необходимого для работы принтера и его
готовности к получению данных. Когда
задание отправлено, принтер перед началом
печати должен разогреватсья около 1 минуты.

CLEARABLE WARNING
(УДАЛЯЕМОЕ
ПРЕДУПРЕЖДЕНИЕ)

ON (ВКЛЮЧЕН)
JOB (ЗАДАНИЕ)

В положении ON (ВКЛЮЧЕН) не очень важные
предупредительные сообщения, например,
требование изменения размера бумаги,
удаляются при нажатии кнопки

ON LINE. В

положении JOB (ЗАДАНИЕ) сообщения
удаляются после завершения задания печати.

MANUAL TIMEOUT
(ЗАДЕРЖКА РУЧНОЙ
ПОДАЧИ)

OFF (ВЫКЛЮЧЕНА)
30
60

Определяет, сколько секунд принтер будет
ожидать подачу бумаги до отмены задания.

WAIT TIMOUT (ВРЕМЯ
ОЖИДАНИЯ)

5~

40~300

Определяет, сколько секунд принтер будет
ожидать данные в режиме паузы до
принудительного выталкивания страницы.
При возникновении такой паузы в режиме
эмуляции PostScript задание будет отменено.

LOW TONER (НИЗКИЙ
УРОВЕНЬ ТОНЕРА)

CONTINUE
(ПРОДОЛЖАТЬ)

STOP
(ОСТАНОВИТЬСЯ)

Определяет, должен ли принтер продолжать
печать при выявлении низкого уровня тонера.

JAM RECOVERY
(ВОССТАНОВЛЕНИЕ
ЗАСТРЕВАНИЯ
БУМАГИ)

ON (ВКЛЮЧЕНО)
OFF (ВЫКЛЮЧЕНО)

Определяет, должен ли принтер восстановить
рабочее состояние после застревания бумаги.
В положении ON принтер попытается вновь
отпечатать все страницы, утерянные из-за
застревания, после удаления застрявших
листов.

LANGUAGE (ЯЗЫК)

английский,
немецкий,
французский,
итальянский,
испанский,
шведский,
норвежский,
датский,
голландский,
турецкий,
португальский,
польский, русский,
греческий

Задает язык, используемый в окне дисплея и
для печати отчетов.

Функции меню > 40

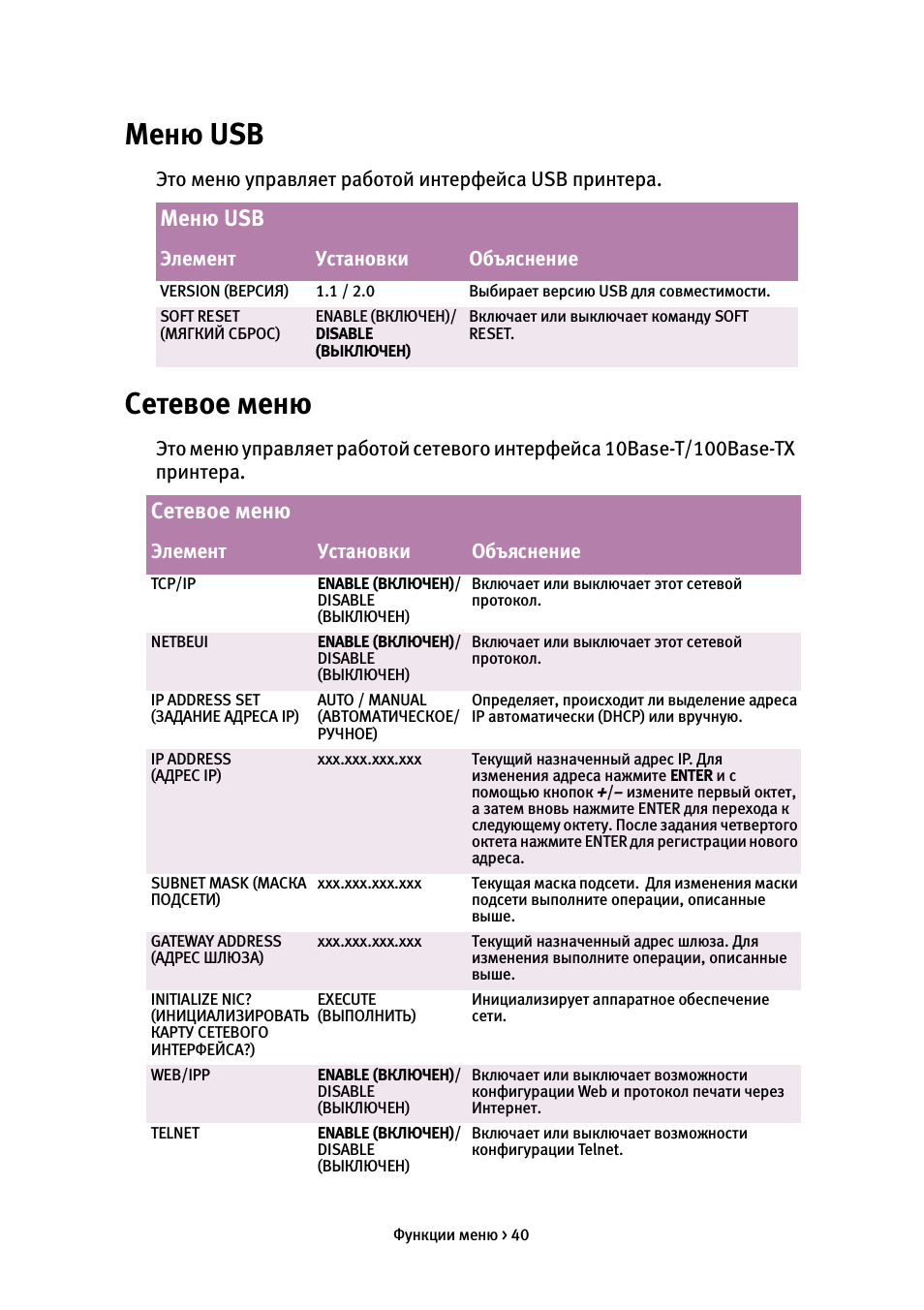

Меню USB

Это меню управляет работой интерфейса USB принтера.

Сетевое меню

Это меню управляет работой сетевого интерфейса 10Base-T/100Base-TX
принтера.

Меню USB

Элемент

Установки

Объяснение

VERSION (ВЕРСИЯ)

1.1 / 2.0

Выбирает версию USB для совместимости.

SOFT RESET
(МЯГКИЙ СБРОС)

ENABLE (ВКЛЮЧЕН)/

DISABLE
(ВЫКЛЮЧЕН)

Включает или выключает команду SOFT
RESET.

Сетевое меню

Элемент

Установки

Объяснение

TCP/IP

ENABLE (ВКЛЮЧЕН)/
DISABLE
(ВЫКЛЮЧЕН)

Включает или выключает этот сетевой
протокол.

NETBEUI

ENABLE (ВКЛЮЧЕН)/
DISABLE
(ВЫКЛЮЧЕН)

Включает или выключает этот сетевой
протокол.

IP ADDRESS SET
(ЗАДАНИЕ АДРЕСА IP)

AUTO / MANUAL
(АВТОМАТИЧЕСКОЕ/
РУЧНОЕ)

Определяет, происходит ли выделение адреса
IP автоматически (DHCP) или вручную.

IP ADDRESS
(АДРЕС IP)

xxx.xxx.xxx.xxx

Текущий назначенный адрес IP. Для
изменения адреса нажмите

ENTER и с

помощью кнопок

+/– измените первый октет,

а затем вновь нажмите ENTER для перехода к
следующему октету. После задания четвертого
октета нажмите ENTER для регистрации нового
адреса.

SUBNET MASK (МАСКА
ПОДСЕТИ)

xxx.xxx.xxx.xxx

Текущая маска подсети. Для изменения маски
подсети выполните операции, описанные
выше.

GATEWAY ADDRESS
(АДРЕС ШЛЮЗА)

xxx.xxx.xxx.xxx

Текущий назначенный адрес шлюза. Для
изменения выполните операции, описанные
выше.

INITIALIZE NIC?
(ИНИЦИАЛИЗИРОВАТЬ
КАРТУ СЕТЕВОГО
ИНТЕРФЕЙСА?)

EXECUTE
(ВЫПОЛНИТЬ)

Инициализирует аппаратное обеспечение
сети.

WEB/IPP

ENABLE (ВКЛЮЧЕН)/
DISABLE
(ВЫКЛЮЧЕН)

Включает или выключает возможности
конфигурации Web и протокол печати через
Интернет.

TELNET

ENABLE (ВКЛЮЧЕН)/
DISABLE
(ВЫКЛЮЧЕН)

Включает или выключает возможности
конфигурации Telnet.
