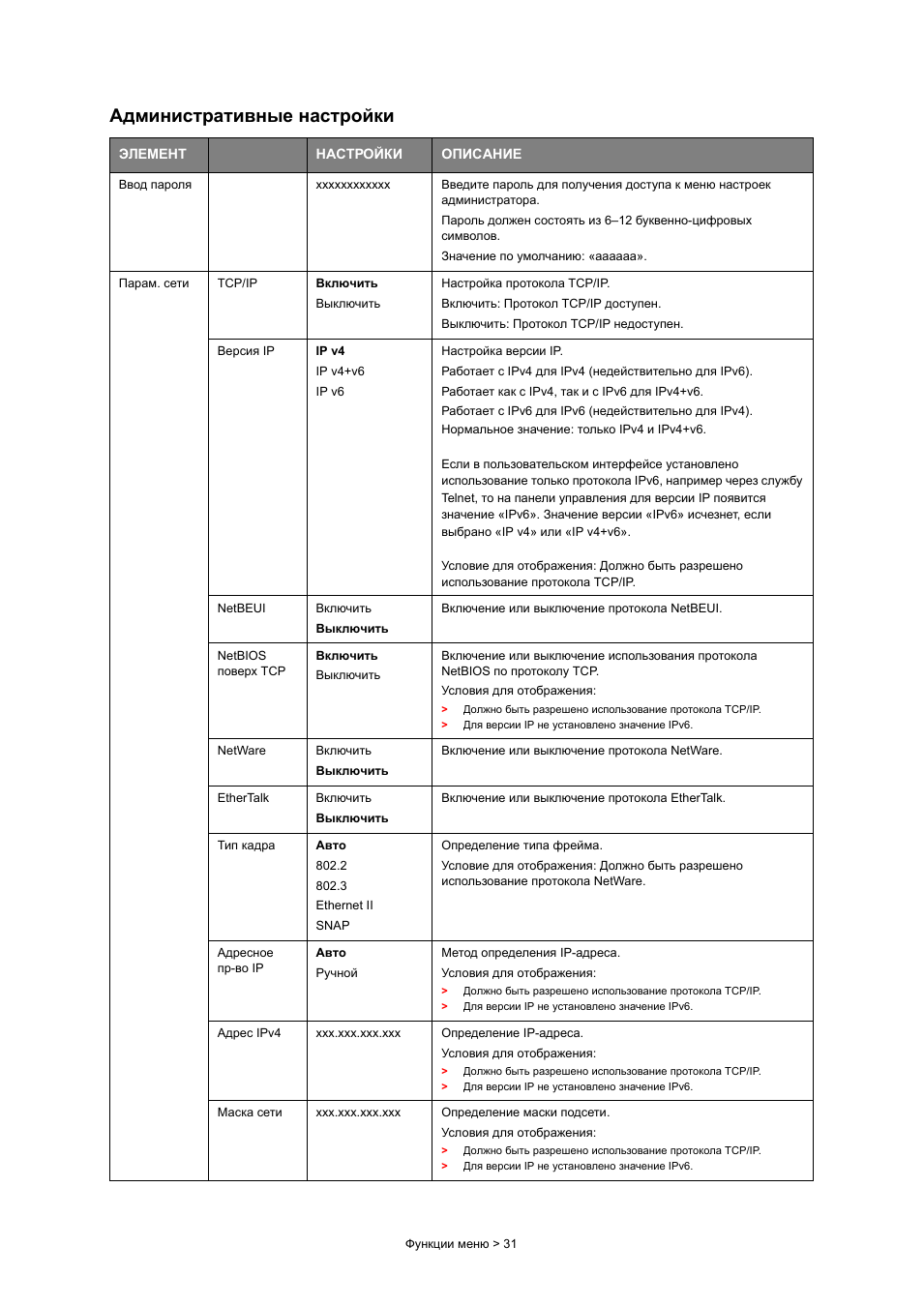

Введите пароль для получения доступа к меню настроек администратора. Пароль должен состоять из 6–12 буквенно-цифровых символов. Значение по умолчанию: «aaaaaa».
Настройка версии IP. Работает с IPv4 для IPv4 (недействительно для IPv6). Работает как с IPv4, так и с IPv6 для IPv4+v6. Работает с IPv6 для IPv6 (недействительно для IPv4). Нормальное значение: только IPv4 и IPv4+v6.
Если в пользовательском интерфейсе установлено использование только протокола IPv6, например через службу Telnet, то на панели управления для версии IP появится значение «IPv6». Значение версии «IPv6» исчезнет, если выбрано «IP v4» или «IP v4+v6».
Условие для отображения: Должно быть разрешено использование протокола TCP/IP.
NetBEUI
Включить Выключить
Включение или выключение протокола NetBEUI.
NetBIOS поверх TCP
Включить Выключить
Включение или выключение использования протокола NetBIOS по протоколу TCP. Условия для отображения:
>
Должно быть разрешено использование протокола TCP/IP.
>
Для версии IP не установлено значение IPv6.
NetWare
Включить Выключить
Включение или выключение протокола NetWare.
EtherTalk
Включить Выключить
Включение или выключение протокола EtherTalk.
Тип кадра
Авто 802.2 802.3 Ethernet II SNAP
Определение типа фрейма. Условие для отображения:
Должно быть разрешено
использование протокола NetWare.
Адресное пр-во IP
Авто Ручной
Метод определения IP-адреса. Условия для отображения:
>
Должно быть разрешено использование протокола TCP/IP.
>
Для версии IP не установлено значение IPv6.
Адрес IPv4
xxx.xxx.xxx.xxx
Определение IP-адреса. Условия для отображения:
>
Должно быть разрешено использование протокола TCP/IP.
>
Для версии IP не установлено значение IPv6.
Маска сети
xxx.xxx.xxx.xxx
Определение маски подсети. Условия для отображения:
>
Должно быть разрешено использование протокола TCP/IP.
>
Для версии IP не установлено значение IPv6.

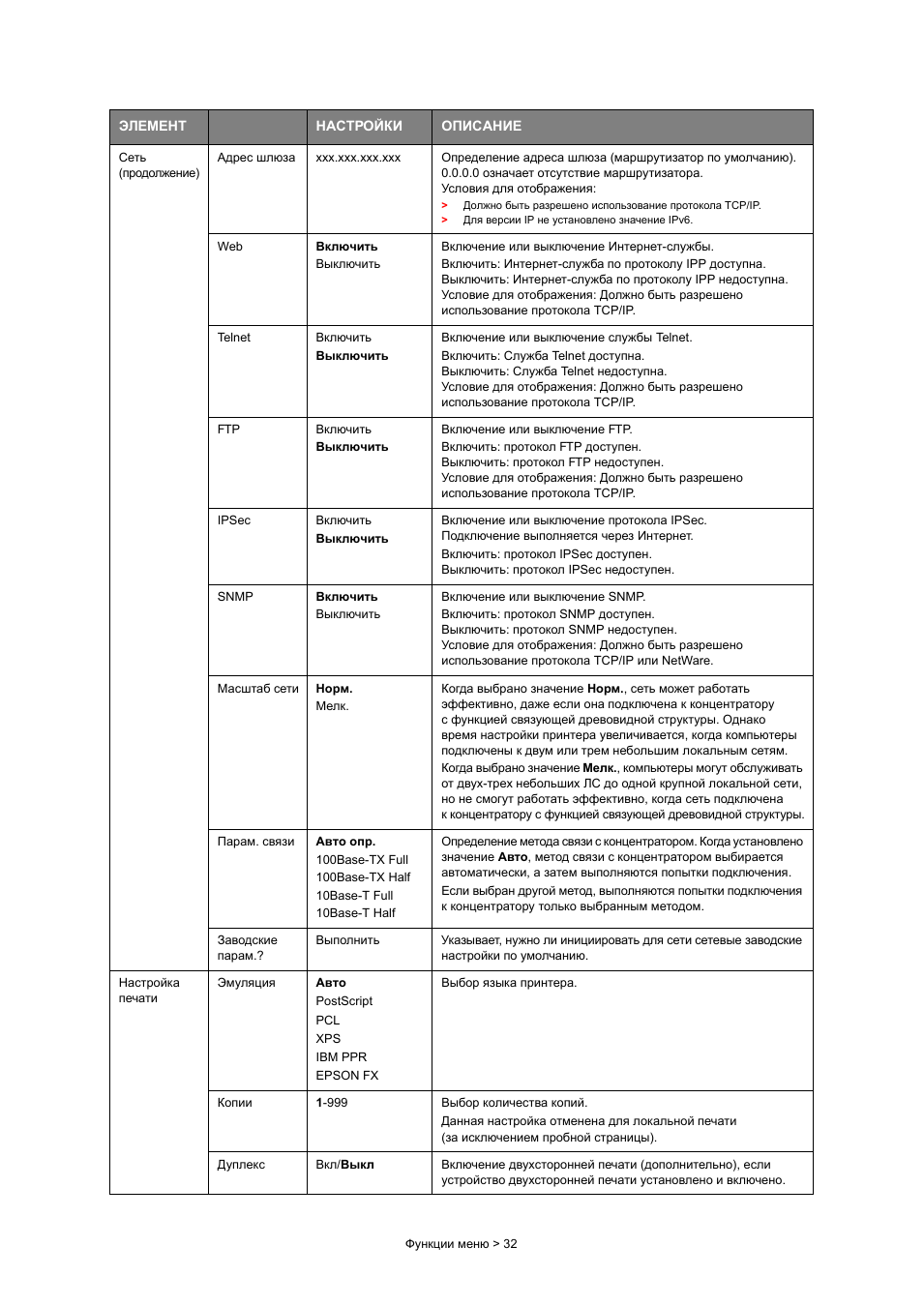

Адрес шлюза xxx.xxx.xxx.xxx Определение адреса шлюза ...
Определение адреса шлюза (маршрутизатор по умолчанию). 0.0.0.0 означает отсутствие маршрутизатора. Условия для отображения:
>
Должно быть разрешено использование протокола TCP/IP.
>
Для версии IP не установлено значение IPv6.
Web
Включить Выключить
Включение или выключение Интернет-службы. Включить: Интернет-служба по протоколу IPP доступна. Выключить: Интернет-служба по протоколу IPP недоступна. Условие для отображения: Должно быть разрешено использование протокола TCP/IP.
Telnet
Включить Выключить
Включение или выключение службы Telnet. Включить: Служба Telnet доступна. Выключить: Служба Telnet недоступна. Условие для отображения:
Должно быть разрешено
использование протокола TCP/IP.
FTP
Включить Выключить
Включение или выключение FTP. Включить: протокол FTP доступен. Выключить: протокол FTP недоступен. Условие для отображения:
Должно быть разрешено
использование протокола TCP/IP.
IPSec
Включить Выключить
Включение или выключение протокола IPSec. Подключение выполняется через Интернет. Включить: протокол IPSec доступен. Выключить: протокол IPSec недоступен.
SNMP
Включить Выключить
Включение или выключение SNMP. Включить: протокол SNMP доступен. Выключить: протокол SNMP недоступен. Условие для отображения:
Должно быть разрешено
использование протокола TCP/IP или NetWare.
Масштаб сети
Норм. Мелк.
Когда выбрано значение Норм., сеть может работать эффективно, даже если она подключена к концентратору с функцией связующей древовидной структуры. Однако время настройки принтера увеличивается, когда компьютеры подключены к двум или трем небольшим локальным сетям. Когда выбрано значение Мелк., компьютеры могут обслуживать от двух-трех небольших ЛС до одной крупной локальной сети, но не смогут работать эффективно, когда сеть подключена к концентратору с функцией связующей древовидной структуры.
Парам. связи
Авто опр. 100Base-TX Full 100Base-TX Half 10Base-T Full 10Base-T Half
Определение метода связи с концентратором. Когда установлено значение Авто, метод связи с концентратором выбирается автоматически, а затем выполняются попытки подключения. Если выбран другой метод, выполняются попытки подключения к концентратору только выбранным методом.
Заводские парам.?
Выполнить
Указывает, нужно ли инициировать для сети сетевые заводские настройки по умолчанию.
Настройка печати
Эмуляция
Авто PostScript PCL XPS IBM PPR EPSON FX
Выбор языка принтера.
Копии
1-999
Выбор количества копий. Данная настройка отменена для локальной печати (за исключением пробной страницы).
Дуплекс
Вкл/Выкл
Включение двухсторонней печати (дополнительно), если устройство двухсторонней печати установлено и включено.
ЭЛЕМЕНТ
НАСТРОЙКИ
ОПИСАНИЕ

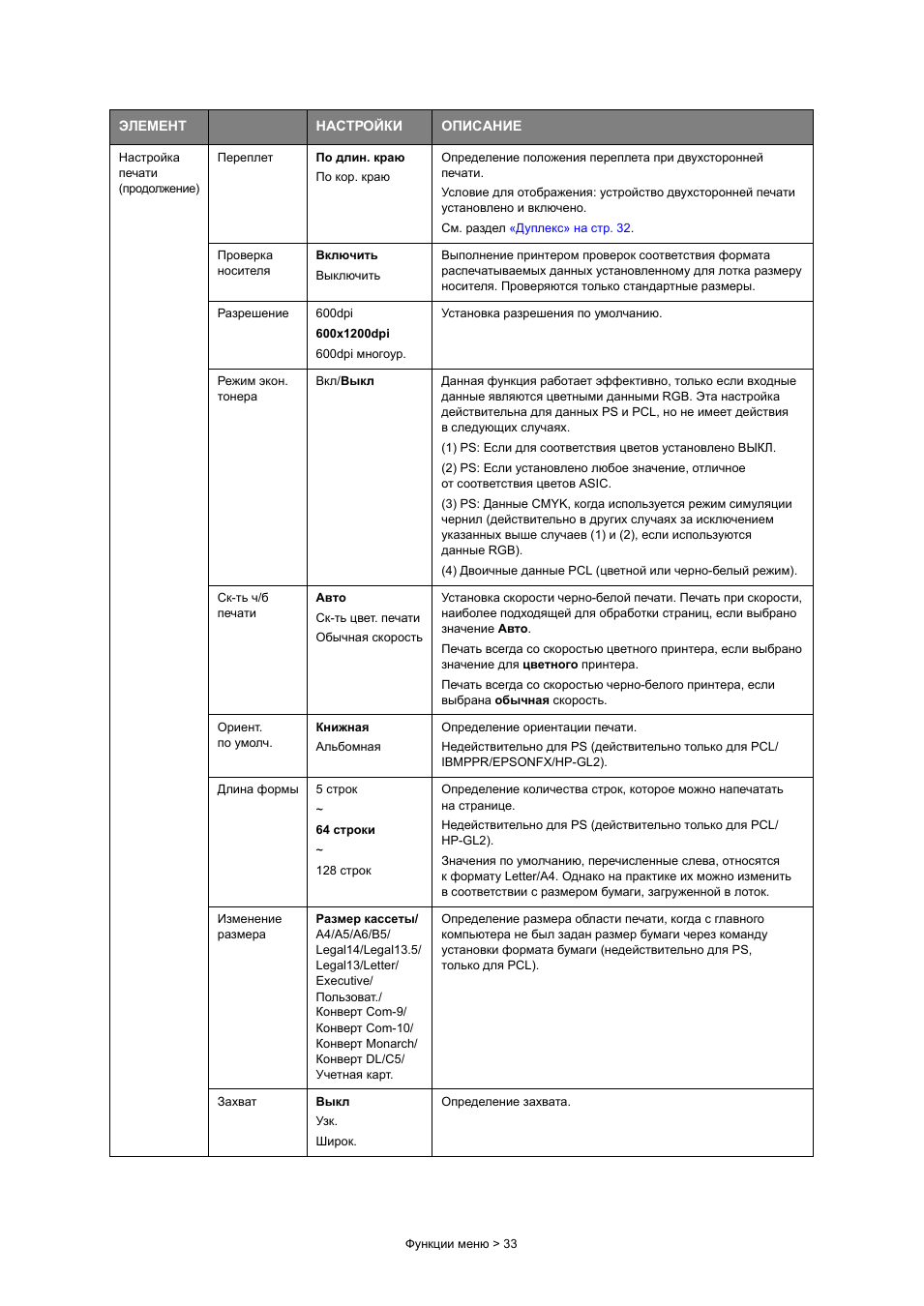

Переплет По длин. краюПо кор. краю Определение положения пе...
Выполнение принтером проверок соответствия формата распечатываемых данных установленному для лотка размеру носителя. Проверяются только стандартные размеры.
Разрешение
600dpi 600x1200dpi 600dpi многоур.
Установка разрешения по умолчанию.
Режим экон. тонера
Вкл/Выкл
Данная функция работает эффективно, только если входные данные являются цветными данными RGB. Эта настройка действительна для данных PS и PCL, но не имеет действия в следующих случаях. (1) PS: Если для соответствия цветов установлено ВЫКЛ. (2) PS: Если установлено любое значение, отличное от соответствия цветов ASIC. (3) PS: Данные CMYK, когда используется режим симуляции чернил (действительно в других случаях за исключением указанных выше случаев (1) и (2), если используются данные RGB). (4) Двоичные данные PCL (цветной или черно-белый режим).
Ск-ть ч/б печати
Авто Ск-ть цвет. печати Обычная скорость
Установка скорости черно-белой печати. Печать при скорости, наиболее подходящей для обработки страниц, если выбрано значение Авто. Печать всегда со скоростью цветного принтера, если выбрано значение для цветного принтера. Печать всегда со скоростью черно-белого принтера, если выбрана обычная скорость.
Ориент. по умолч.
Книжная Альбомная
Определение ориентации печати. Недействительно для PS (действительно только для PCL/ IBMPPR/EPSONFX/HP-GL2).
Длина формы
5 строк ~ 64 строки ~ 128 строк
Определение количества строк, которое можно напечатать на странице. Недействительно для PS (действительно только для PCL/ HP-GL2). Значения по умолчанию, перечисленные слева, относятся к формату Letter/A4. Однако на практике их можно изменить в соответствии с размером бумаги, загруженной в лоток.
Определение размера области печати, когда с главного компьютера не был задан размер бумаги через команду установки формата бумаги (недействительно для PS, только для PCL).
Захват
Выкл Узк. Широк.
Определение захвата.
ЭЛЕМЕНТ
НАСТРОЙКИ
ОПИСАНИЕ

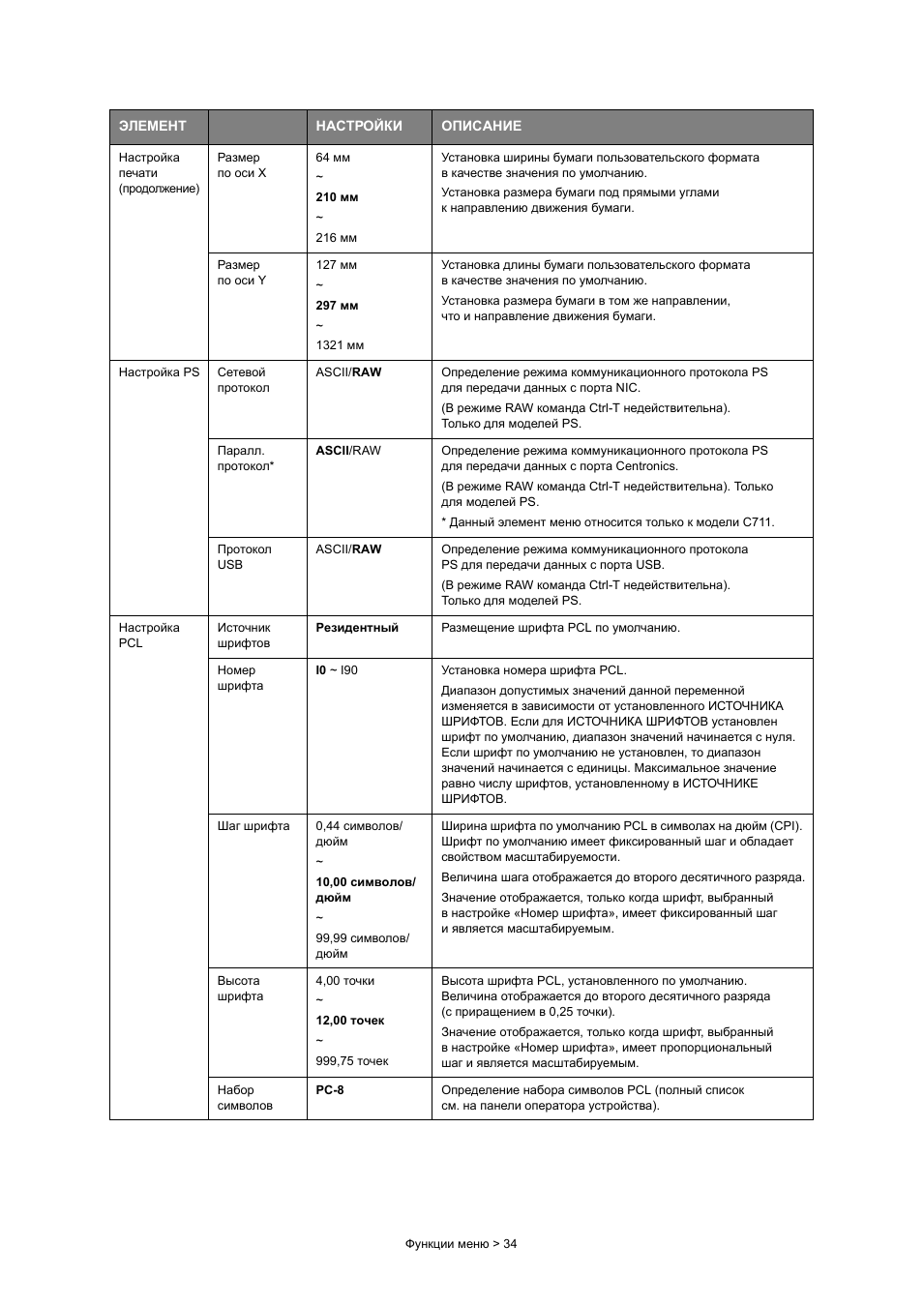

мм Установка ширины бумаги пользовательского формата в каче...
Установка ширины бумаги пользовательского формата в качестве значения по умолчанию. Установка размера бумаги под прямыми углами к направлению движения бумаги.
Размер по оси Y
127 мм ~ 297 мм ~ 1321 мм
Установка длины бумаги пользовательского формата в качестве значения по умолчанию. Установка размера бумаги в том же направлении, что и направление движения бумаги.
Настройка PS
Сетевой протокол
ASCII/RAW
Определение режима коммуникационного протокола PS для передачи данных с порта NIC. (В режиме RAW команда Ctrl-T недействительна). Только для моделей PS.
Паралл. протокол*
ASCII/RAW
Определение режима коммуникационного протокола PS для передачи данных с порта Centronics. (В режиме RAW команда Ctrl-T недействительна). Только для моделей PS. * Данный элемент меню относится только к модели C711.
Протокол USB
ASCII/RAW
Определение режима коммуникационного протокола PS для передачи данных с порта USB. (В режиме RAW команда Ctrl-T недействительна). Только для моделей PS.
Настройка PCL
Источник шрифтов
Резидентный
Размещение шрифта PCL по умолчанию.
Номер шрифта
I0 ~ I90
Установка номера шрифта PCL. Диапазон допустимых значений данной переменной изменяется в зависимости от установленного ИСТОЧНИКА ШРИФТОВ. Если для ИСТОЧНИКА ШРИФТОВ установлен шрифт по умолчанию, диапазон значений начинается с нуля. Если шрифт по умолчанию не установлен, то диапазон значений начинается с единицы. Максимальное значение равно числу шрифтов, установленному в ИСТОЧНИКЕ ШРИФТОВ.
Ширина шрифта по умолчанию PCL в символах на дюйм (CPI). Шрифт по умолчанию имеет фиксированный шаг и обладает свойством масштабируемости. Величина шага отображается до второго десятичного разряда. Значение отображается, только когда шрифт, выбранный в настройке «Номер шрифта», имеет фиксированный шаг и является масштабируемым.
Высота шрифта
4,00 точки ~ 12,00 точек ~ 999,75 точек
Высота шрифта PCL, установленного по умолчанию. Величина отображается до второго десятичного разряда (с приращением в 0,25 точки). Значение отображается, только когда шрифт, выбранный в настройке «Номер шрифта», имеет пропорциональный шаг и является масштабируемым.
Набор символов
PC-8
Определение набора символов PCL (полный список см. на панели оператора устройства).
ЭЛЕМЕНТ
НАСТРОЙКИ
ОПИСАНИЕ

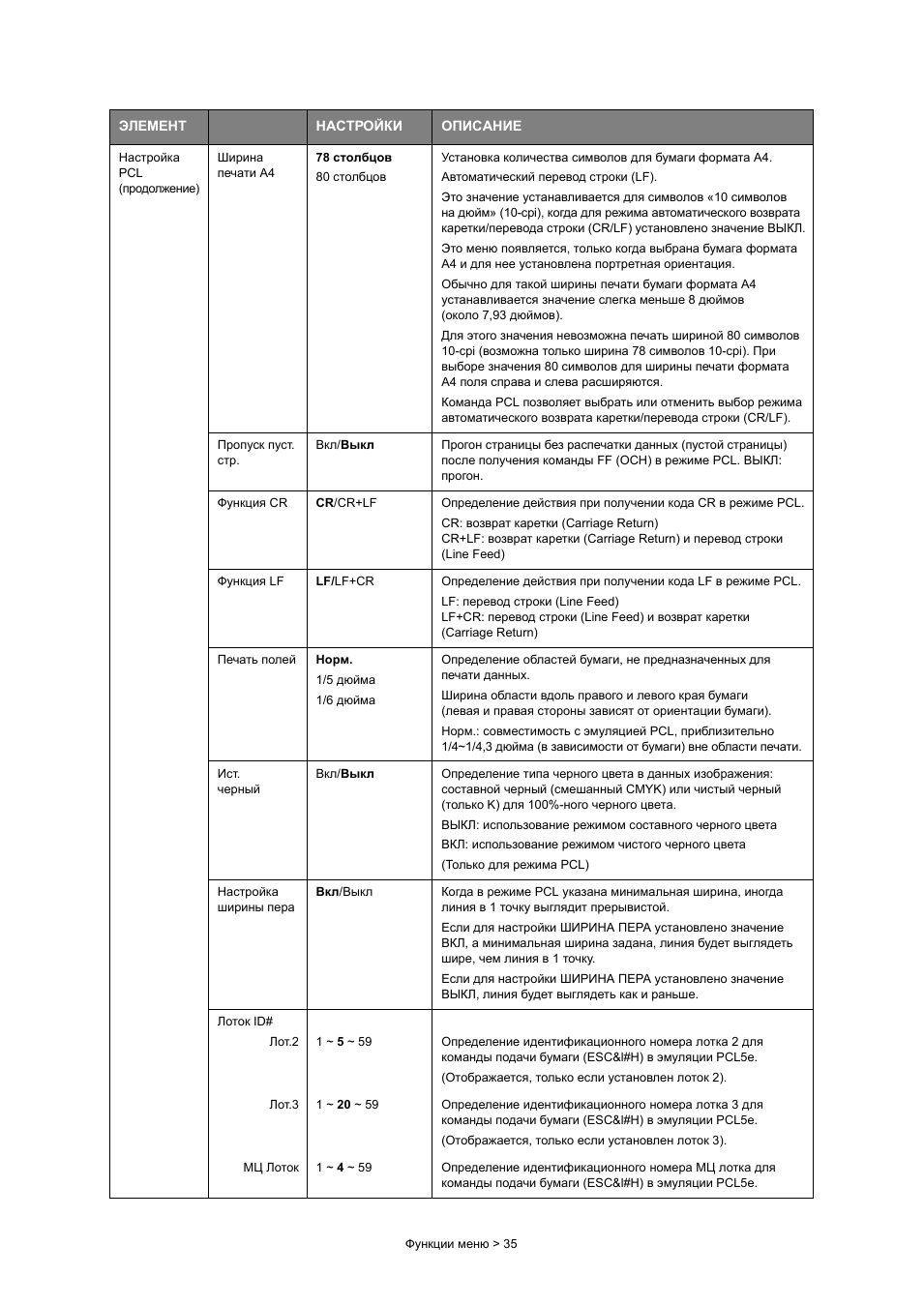

столбцов Установка количества символов для бумаги формата A...
Установка количества символов для бумаги формата A4. Автоматический перевод строки (LF). Это значение устанавливается для символов «10 символов на дюйм» (10-cpi), когда для режима автоматического возврата каретки/перевода строки (CR/LF) установлено значение ВЫКЛ. Это меню появляется, только когда выбрана бумага формата A4 и для нее установлена портретная ориентация. Обычно для такой ширины печати бумаги формата A4 устанавливается значение слегка меньше 8 дюймов (около 7,93 дюймов). Для этого значения невозможна печать шириной 80 символов 10-cpi (возможна только ширина 78 символов 10-cpi). При выборе значения 80 символов для ширины печати формата A4 поля справа и слева расширяются. Команда PCL позволяет выбрать или отменить выбор режима автоматического возврата каретки/перевода строки (CR/LF).
Пропуск пуст. стр.
Вкл/Выкл
Прогон страницы без распечатки данных (пустой страницы) после получения команды FF (OCH) в режиме PCL. ВЫКЛ: прогон.
Функция CR
CR/CR+LF
Определение действия при получении кода CR в режиме PCL. CR: возврат каретки (Carriage Return) CR+LF: возврат каретки (Carriage Return) и перевод строки (Line Feed)
Функция LF
LF/LF+CR
Определение действия при получении кода LF в режиме PCL. LF: перевод строки (Line Feed) LF+CR: перевод строки (Line Feed) и возврат каретки (Carriage Return)
Печать полей
Норм. 1/5 дюйма 1/6 дюйма
Определение областей бумаги, не предназначенных для печати данных. Ширина области вдоль правого и левого края бумаги (левая и правая стороны зависят от ориентации бумаги). Норм.: совместимость с эмуляцией PCL, приблизительно 1/4~1/4,3 дюйма (в зависимости от бумаги) вне области печати.
Ист. черный
Вкл/Выкл
Определение типа черного цвета в данных изображения: составной черный (смешанный CMYK) или чистый черный (только K) для 100%-ного черного цвета. ВЫКЛ: использование режимом составного черного цвета ВКЛ: использование режимом чистого черного цвета (Только для режима PCL)
Настройка ширины пера
Вкл/Выкл
Когда в режиме PCL указана минимальная ширина, иногда линия в 1 точку выглядит прерывистой. Если для настройки ШИРИНА ПЕРА установлено значение ВКЛ, а минимальная ширина задана, линия будет выглядеть шире, чем линия в 1 точку. Если для настройки ШИРИНА ПЕРА установлено значение ВЫКЛ, линия будет выглядеть как и раньше.
Лоток ID#
Лот.2
1 ~ 5 ~ 59
Определение идентификационного номера лотка 2 для команды подачи бумаги (ESC&l#H) в эмуляции PCL5e. (Отображается, только если установлен лоток 2).
Лот.3
1 ~ 20 ~ 59
Определение идентификационного номера лотка 3 для команды подачи бумаги (ESC&l#H) в эмуляции PCL5e. (Отображается, только если установлен лоток 3).
МЦ Лоток
1 ~ 4 ~ 59
Определение идентификационного номера МЦ лотка для команды подачи бумаги (ESC&l#H) в эмуляции PCL5e.

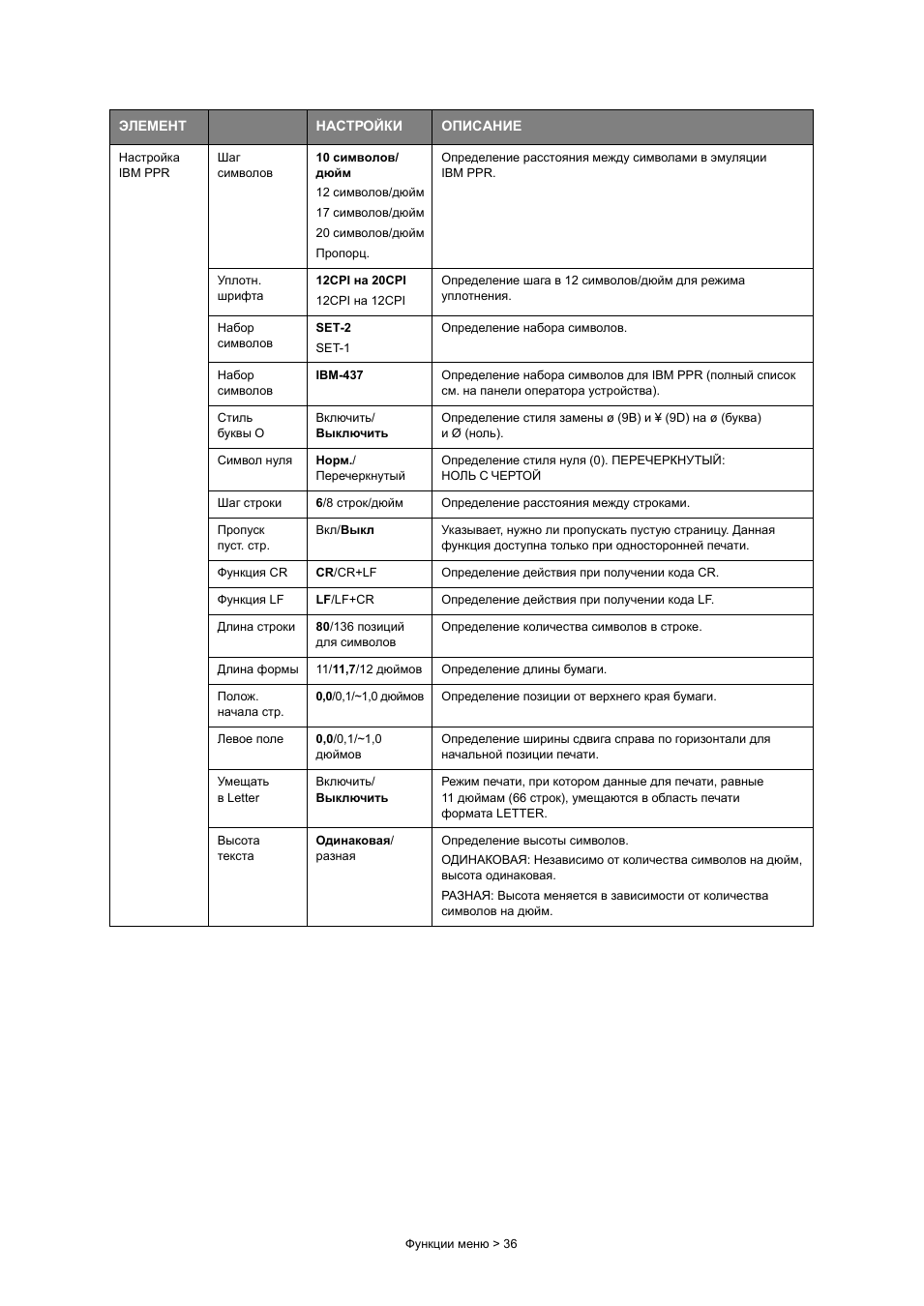

Определение расстояния между символами в эмуляции IBM PPR.
Уплотн. шрифта
12CPI на 20CPI 12CPI на 12CPI
Определение шага в 12 символов/дюйм для режима уплотнения.
Набор символов
SET-2 SET-1
Определение набора символов.
Набор символов
IBM-437
Определение набора символов для IBM PPR (полный список см. на панели оператора устройства).
Стиль буквы О
Включить/ Выключить
Определение стиля замены ø (9B) и ¥ (9D) на ø (буква) и Ø (ноль).
Символ нуля
Норм./ Перечеркнутый
Определение стиля нуля (0). ПЕРЕЧЕРКНУТЫЙ: НОЛЬ С ЧЕРТОЙ
Шаг строки
6/8 строк/дюйм
Определение расстояния между строками.
Пропуск пуст. стр.
Вкл/Выкл
Указывает, нужно ли пропускать пустую страницу. Данная функция доступна только при односторонней печати.
Функция CR
CR/CR+LF
Определение действия при получении кода CR.
Функция LF
LF/LF+CR
Определение действия при получении кода LF.
Длина строки
80/136 позиций для символов
Определение количества символов в строке.
Длина формы
11/11,7/12 дюймов
Определение длины бумаги.
Полож. начала стр.
0,0/0,1/~1,0 дюймов
Определение позиции от верхнего края бумаги.
Левое поле
0,0/0,1/~1,0 дюймов
Определение ширины сдвига справа по горизонтали для начальной позиции печати.
Умещать в Letter
Включить/ Выключить
Режим печати, при котором данные для печати, равные 11 дюймам (66 строк), умещаются в область печати формата LETTER.
Высота текста
Одинаковая/ разная
Определение высоты символов. ОДИНАКОВАЯ: Независимо от количества символов на дюйм, высота одинаковая. РАЗНАЯ: Высота меняется в зависимости от количества символов на дюйм.

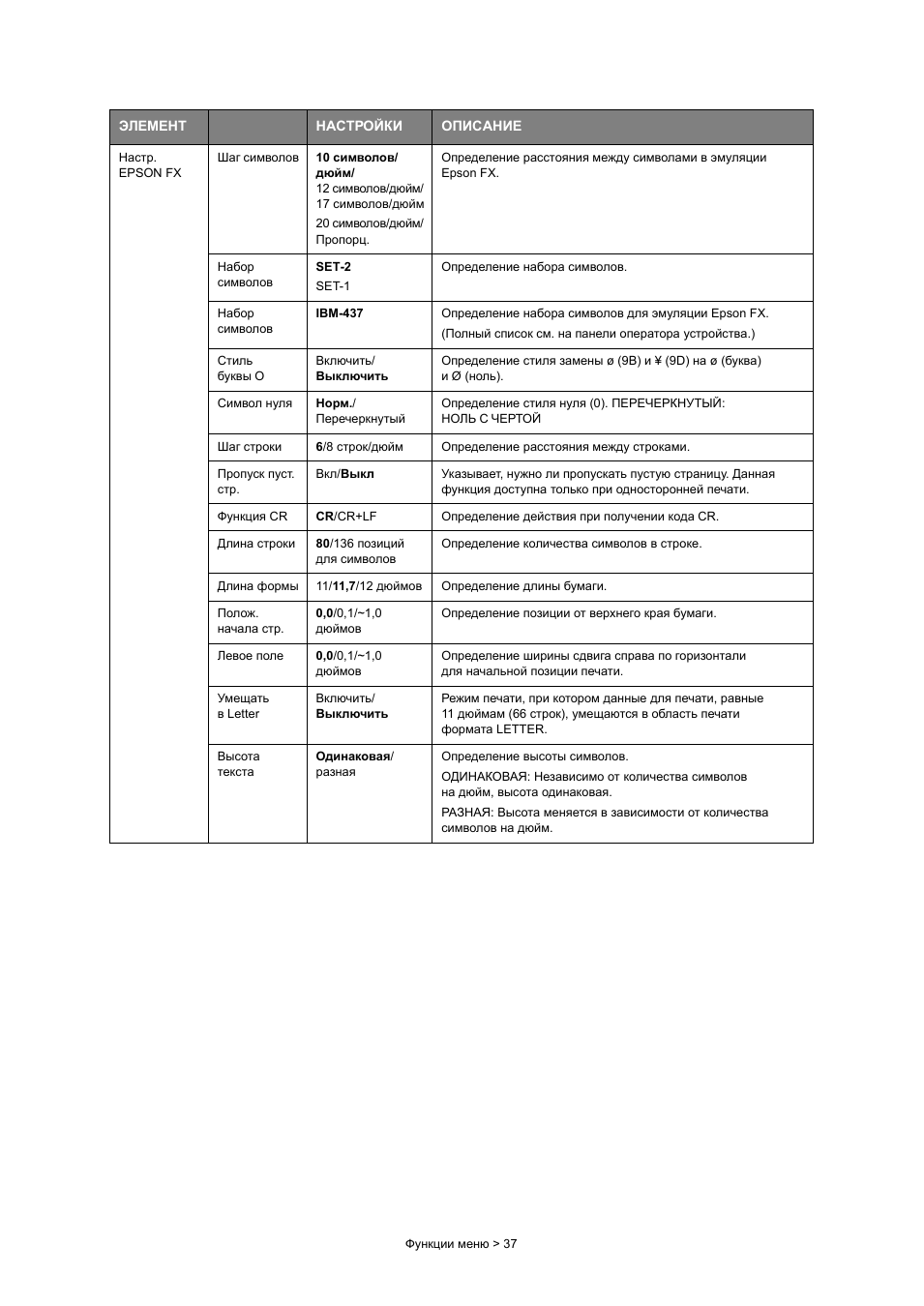

Определение расстояния между символами в эмуляции Epson FX.
Набор символов
SET-2 SET-1
Определение набора символов.
Набор символов
IBM-437
Определение набора символов для эмуляции Epson FX. (Полный список см. на панели оператора устройства.)
Стиль буквы О
Включить/ Выключить
Определение стиля замены ø (9B) и ¥ (9D) на ø (буква) и Ø (ноль).
Символ нуля
Норм./ Перечеркнутый
Определение стиля нуля (0). ПЕРЕЧЕРКНУТЫЙ: НОЛЬ С ЧЕРТОЙ
Шаг строки
6/8 строк/дюйм
Определение расстояния между строками.
Пропуск пуст. стр.
Вкл/Выкл
Указывает, нужно ли пропускать пустую страницу. Данная функция доступна только при односторонней печати.
Функция CR
CR/CR+LF
Определение действия при получении кода CR.
Длина строки
80/136 позиций для символов
Определение количества символов в строке.
Длина формы
11/11,7/12 дюймов
Определение длины бумаги.
Полож. начала стр.
0,0/0,1/~1,0 дюймов
Определение позиции от верхнего края бумаги.
Левое поле
0,0/0,1/~1,0 дюймов
Определение ширины сдвига справа по горизонтали для начальной позиции печати.
Умещать в Letter
Включить/ Выключить
Режим печати, при котором данные для печати, равные 11 дюймам (66 строк), умещаются в область печати формата LETTER.
Высота текста
Одинаковая/ разная
Определение высоты символов. ОДИНАКОВАЯ: Независимо от количества символов на дюйм, высота одинаковая. РАЗНАЯ: Высота меняется в зависимости от количества символов на дюйм.
ЭЛЕМЕНТ
НАСТРОЙКИ
ОПИСАНИЕ

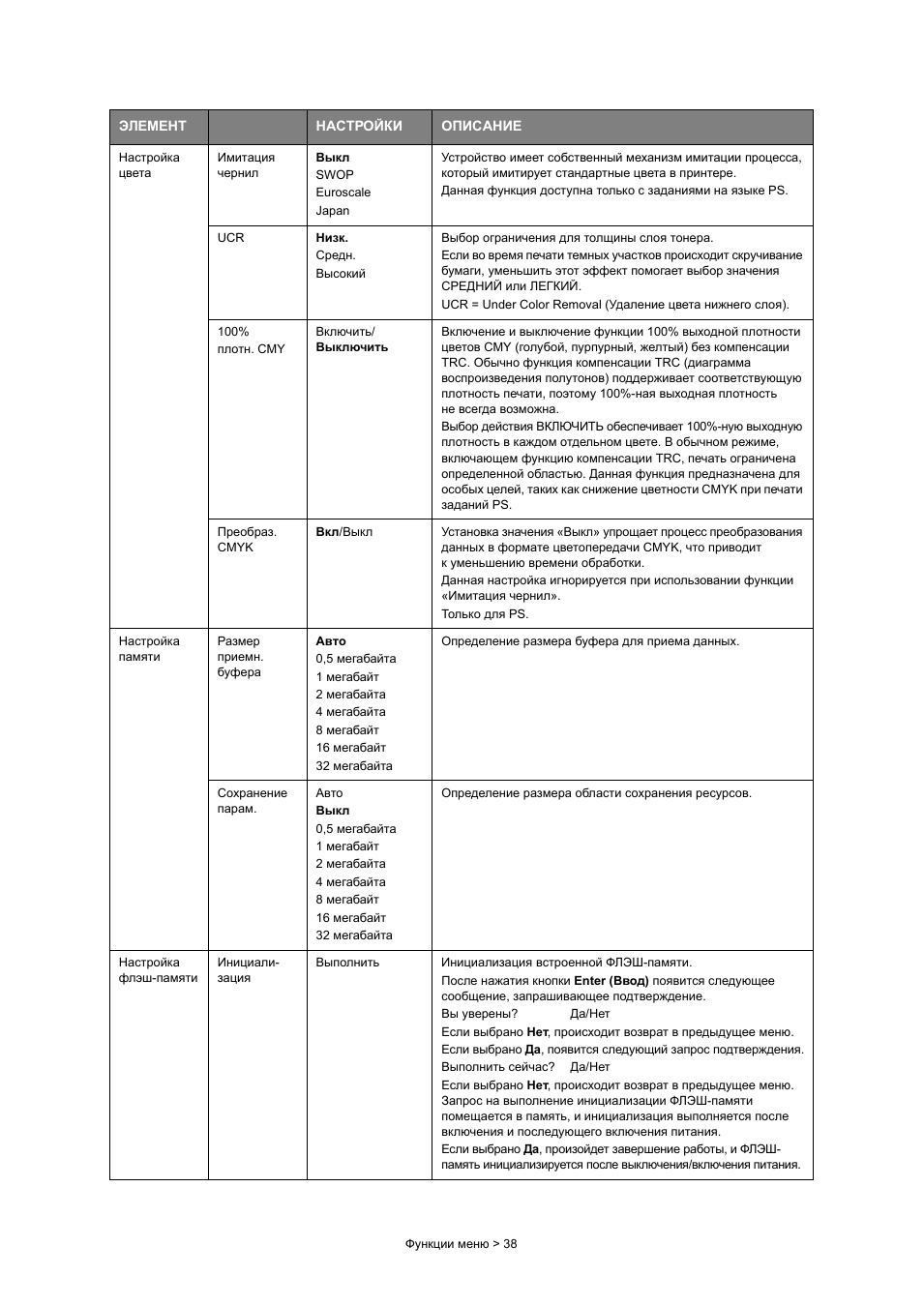

Настройка цвета Имитациячернил ВыклSWOPEuroscaleJapan Устро...
Устройство имеет собственный механизм имитации процесса, который имитирует стандартные цвета в принтере. Данная функция доступна только с заданиями на языке PS.
UCR
Низк. Средн. Высокий
Выбор ограничения для толщины слоя тонера. Если во время печати темных участков происходит скручивание бумаги, уменьшить этот эффект помогает выбор значения СРЕДНИЙ или ЛЕГКИЙ. UCR = Under Color Removal (Удаление цвета нижнего слоя).
100% плотн. CMY
Включить/ Выключить
Включение и выключение функции 100% выходной плотности цветов CMY (голубой, пурпурный, желтый) без компенсации TRC. Обычно функция компенсации TRC (диаграмма воспроизведения полутонов) поддерживает соответствующую плотность печати, поэтому 100%-ная выходная плотность не всегда возможна. Выбор действия ВКЛЮЧИТЬ обеспечивает 100%-ную выходную плотность в каждом отдельном цвете. В обычном режиме, включающем функцию компенсации TRC, печать ограничена определенной областью. Данная функция предназначена для особых целей, таких как снижение цветности CMYK при печати заданий PS.
Преобраз. CMYK
Вкл/Выкл
Установка значения «Выкл» упрощает процесс преобразования данных в формате цветопередачи CMYK, что приводит к уменьшению времени обработки. Данная настройка игнорируется при использовании функции «Имитация чернил». Только для PS.
Инициализация встроенной ФЛЭШ-памяти. После нажатия кнопки Enter (Ввод) появится следующее сообщение, запрашивающее подтверждение. Вы уверены?
Да/Нет
Если выбрано Нет, происходит возврат в предыдущее меню. Если выбрано Да, появится следующий запрос подтверждения. Выполнить сейчас?
Да/Нет
Если выбрано Нет, происходит возврат в предыдущее меню. Запрос на выполнение инициализации ФЛЭШ-памяти помещается в память, и инициализация выполняется после включения и последующего включения питания. Если выбрано Да, произойдет завершение работы, и ФЛЭШ- память инициализируется после выключения/включения питания.
ЭЛЕМЕНТ
НАСТРОЙКИ
ОПИСАНИЕ

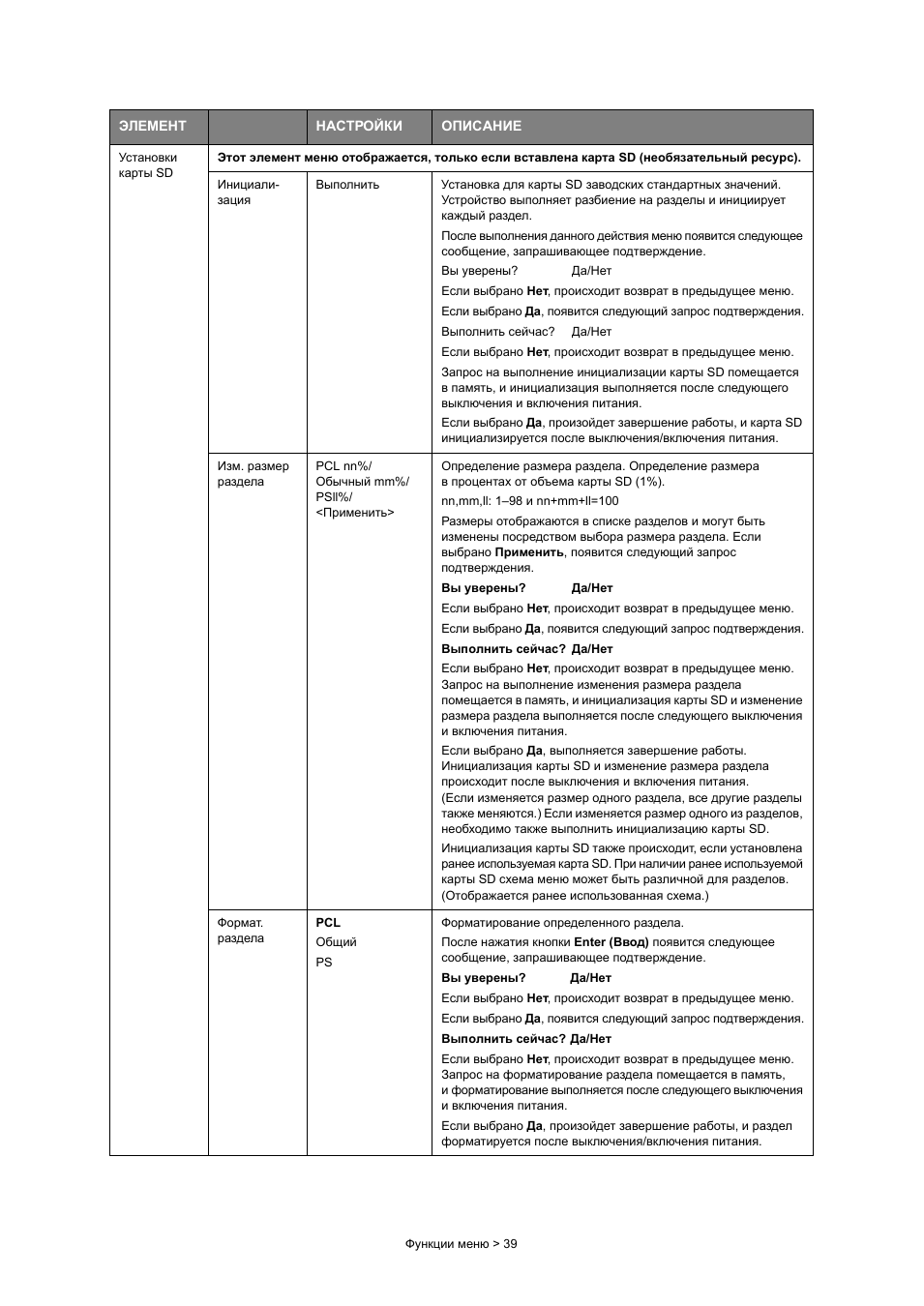

Установки карты SD Этот элемент меню отображается, только е...
Этот элемент меню отображается, только если вставлена карта SD (необязательный ресурс).
Инициали- зация
Выполнить
Установка для карты SD заводских стандартных значений. Устройство выполняет разбиение на разделы и инициирует каждый раздел. После выполнения данного действия меню появится следующее сообщение, запрашивающее подтверждение. Вы уверены?
Да/Нет
Если выбрано Нет, происходит возврат в предыдущее меню. Если выбрано Да, появится следующий запрос подтверждения. Выполнить сейчас?
Да/Нет
Если выбрано Нет, происходит возврат в предыдущее меню. Запрос на выполнение инициализации карты SD помещается в память, и инициализация выполняется после следующего выключения и включения питания. Если выбрано Да, произойдет завершение работы, и карта SD инициализируется после выключения/включения питания.
Изм. размер раздела
PCL nn%/ Обычный mm%/ PSll%/ <Применить>
Определение размера раздела. Определение размера в процентах от объема карты SD (1%). nn,mm,ll: 1–98 и nn+mm+ll=100 Размеры отображаются в списке разделов и могут быть изменены посредством выбора размера раздела. Если выбрано Применить, появится следующий запрос подтверждения. Вы уверены?
Да/Нет
Если выбрано Нет, происходит возврат в предыдущее меню. Если выбрано Да, появится следующий запрос подтверждения. Выполнить сейчас? Да/Нет Если выбрано Нет, происходит возврат в предыдущее меню. Запрос на выполнение изменения размера раздела помещается в память, и инициализация карты SD и изменение размера раздела выполняется после следующего выключения и включения питания. Если выбрано Да, выполняется завершение работы. Инициализация карты SD и изменение размера раздела происходит после выключения и включения питания. (Если изменяется размер одного раздела, все другие разделы также меняются.) Если изменяется размер одного из разделов, необходимо также выполнить инициализацию карты SD. Инициализация карты SD также происходит, если установлена ранее используемая карта SD. При наличии ранее используемой карты SD схема меню может быть различной для разделов. (Отображается ранее использованная схема.)
Формат. раздела
PCL Общий PS
Форматирование определенного раздела. После нажатия кнопки Enter (Ввод) появится следующее сообщение, запрашивающее подтверждение. Вы уверены?
Да/Нет
Если выбрано Нет, происходит возврат в предыдущее меню. Если выбрано Да, появится следующий запрос подтверждения. Выполнить сейчас? Да/Нет Если выбрано Нет, происходит возврат в предыдущее меню. Запрос на форматирование раздела помещается в память, и форматирование выполняется после следующего выключения и включения питания. Если выбрано Да, произойдет завершение работы, и раздел форматируется после выключения/включения питания.

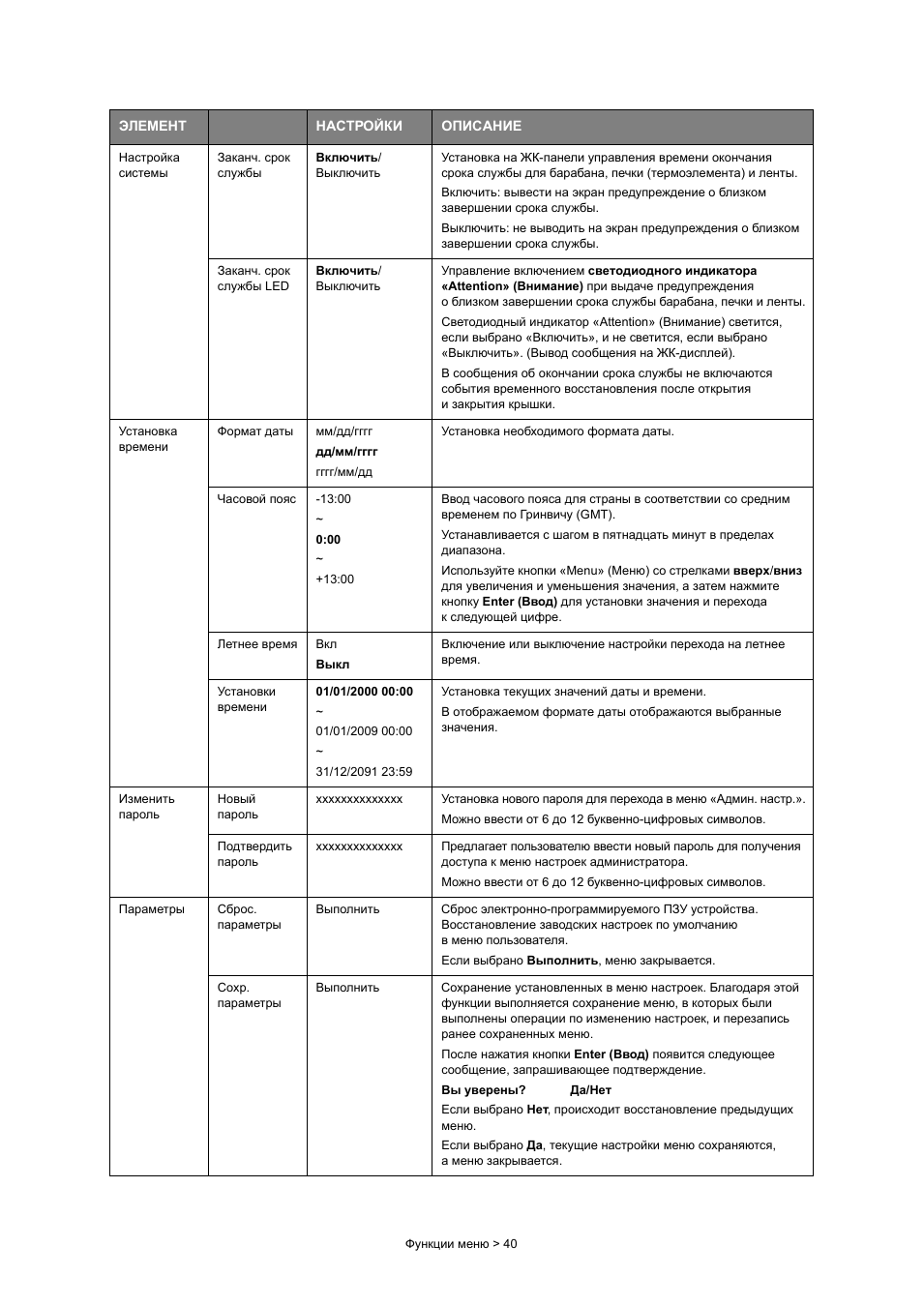

Установка на ЖК-панели управления времени окончания срока службы для барабана, печки (термоэлемента) и ленты. Включить: вывести на экран предупреждение о близком завершении срока службы. Выключить: не выводить на экран предупреждения о близком завершении срока службы.
Заканч. срок службы LED
Включить/ Выключить
Управление включением светодиодного индикатора «Attention» (Внимание) при выдаче предупреждения о близком завершении срока службы барабана, печки и ленты. Светодиодный индикатор «Attention» (Внимание) светится, если выбрано «Включить», и не светится, если выбрано «Выключить». (Вывод сообщения на ЖК-дисплей). В сообщения об окончании срока службы не включаются события временного восстановления после открытия и закрытия крышки.
Установка времени
Формат даты
мм/дд/гггг дд/мм/гггг гггг/мм/дд
Установка необходимого формата даты.
Часовой пояс
-13:00 ~ 0:00 ~ +13:00
Ввод часового пояса для страны в соответствии со средним временем по Гринвичу (GMT). Устанавливается с шагом в пятнадцать минут в пределах диапазона. Используйте кнопки «Menu» (Меню) со стрелками вверх/вниз для увеличения и уменьшения значения, а затем нажмите кнопку Enter (Ввод) для установки значения и перехода к следующей цифре.
Летнее время
Вкл Выкл
Включение или выключение настройки перехода на летнее время.
Установка текущих значений даты и времени. В отображаемом формате даты отображаются выбранные значения.
Изменить пароль
Новый пароль
xxxxxxxxxxxxxx
Установка нового пароля для перехода в меню «Админ. настр.». Можно ввести от 6 до 12 буквенно-цифровых символов.
Подтвердить пароль
xxxxxxxxxxxxxx
Предлагает пользователю ввести новый пароль для получения доступа к меню настроек администратора. Можно ввести от 6 до 12 буквенно-цифровых символов.
Параметры
Сброс. параметры
Выполнить
Сброс электронно-программируемого ПЗУ устройства. Восстановление заводских настроек по умолчанию в меню пользователя. Если выбрано Выполнить, меню закрывается.
Сохр. параметры
Выполнить
Сохранение установленных в меню настроек. Благодаря этой функции выполняется сохранение меню, в которых были выполнены операции по изменению настроек, и перезапись ранее сохраненных меню. После нажатия кнопки Enter (Ввод) появится следующее сообщение, запрашивающее подтверждение. Вы уверены?
Да/Нет
Если выбрано Нет, происходит восстановление предыдущих меню. Если выбрано Да, текущие настройки меню сохраняются, а меню закрывается.
Мануалза!
Чат поддержки
Комментарии не найденыНе стесняйтесь поделиться с нами вашим ценным мнением.
