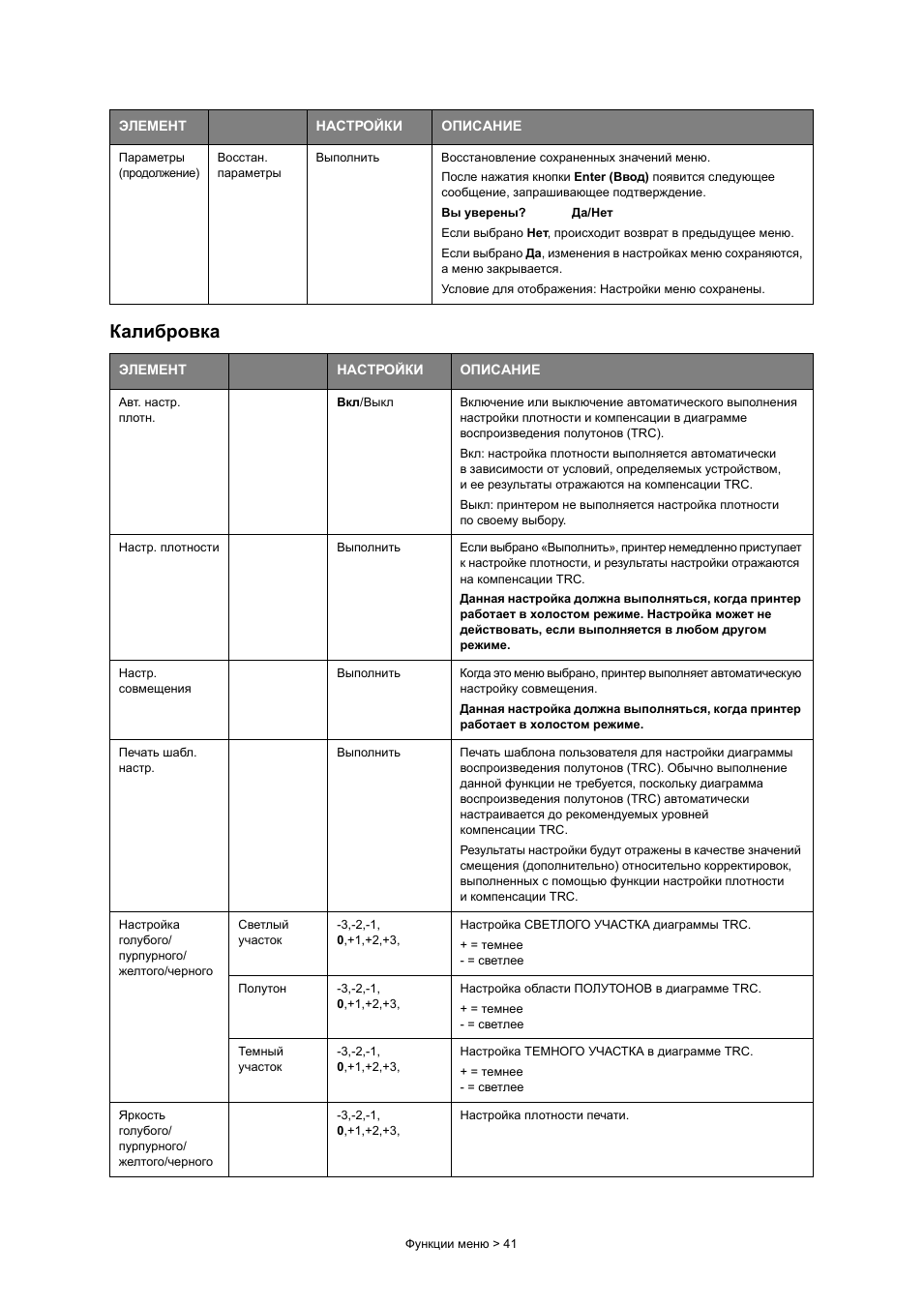

Калибровка

Функции меню > 41

Калибровка

Параметры
(продолжение)

Восстан.
параметры

Выполнить

Восстановление сохраненных значений меню.
После нажатия кнопки Enter (Ввод) появится следующее
сообщение, запрашивающее подтверждение.
Вы уверены?

Да/Нет

Если выбрано Нет, происходит возврат в предыдущее меню.
Если выбрано Да, изменения в настройках меню сохраняются,
а меню закрывается.
Условие для отображения: Настройки меню сохранены.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Авт. настр.
плотн.

Вкл/Выкл

Включение или выключение автоматического выполнения
настройки плотности и компенсации в диаграмме
воспроизведения полутонов (TRC).
Вкл: настройка плотности выполняется автоматически
в зависимости от условий, определяемых устройством,
и ее результаты отражаются на компенсации TRC.
Выкл: принтером не выполняется настройка плотности
по своему выбору.

Настр. плотности

Выполнить

Если выбрано «Выполнить», принтер немедленно приступает
к настройке плотности, и результаты настройки отражаются
на компенсации TRC.
Данная настройка должна выполняться, когда принтер
работает в холостом режиме. Настройка может не
действовать, если выполняется в любом другом
режиме.

Настр.
совмещения

Выполнить

Когда это меню выбрано, принтер выполняет автоматическую
настройку совмещения.
Данная настройка должна выполняться, когда принтер
работает в холостом режиме.

Печать шабл.
настр.

Выполнить

Печать шаблона пользователя для настройки диаграммы
воспроизведения полутонов (TRC). Обычно выполнение
данной функции не требуется, поскольку диаграмма
воспроизведения полутонов (TRC) автоматически
настраивается до рекомендуемых уровней
компенсации TRC.
Результаты настройки будут отражены в качестве значений
смещения (дополнительно) относительно корректировок,
выполненных с помощью функции настройки плотности
и компенсации TRC.

Настройка
голубого/
пурпурного/
желтого/черного

Светлый
участок

-3,-2,-1,
0,+1,+2,+3,

Настройка СВЕТЛОГО УЧАСТКА диаграммы TRC.
+ = темнее
- = светлее

Полутон

-3,-2,-1,
0,+1,+2,+3,

Настройка области ПОЛУТОНОВ в диаграмме TRC.
+ = темнее
- = светлее

Темный
участок

-3,-2,-1,
0,+1,+2,+3,

Настройка ТЕМНОГО УЧАСТКА в диаграмме TRC.
+ = темнее
- = светлее

Яркость
голубого/
пурпурного/
желтого/черного

-3,-2,-1,
0,+1,+2,+3,

Настройка плотности печати.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Функции меню > 42

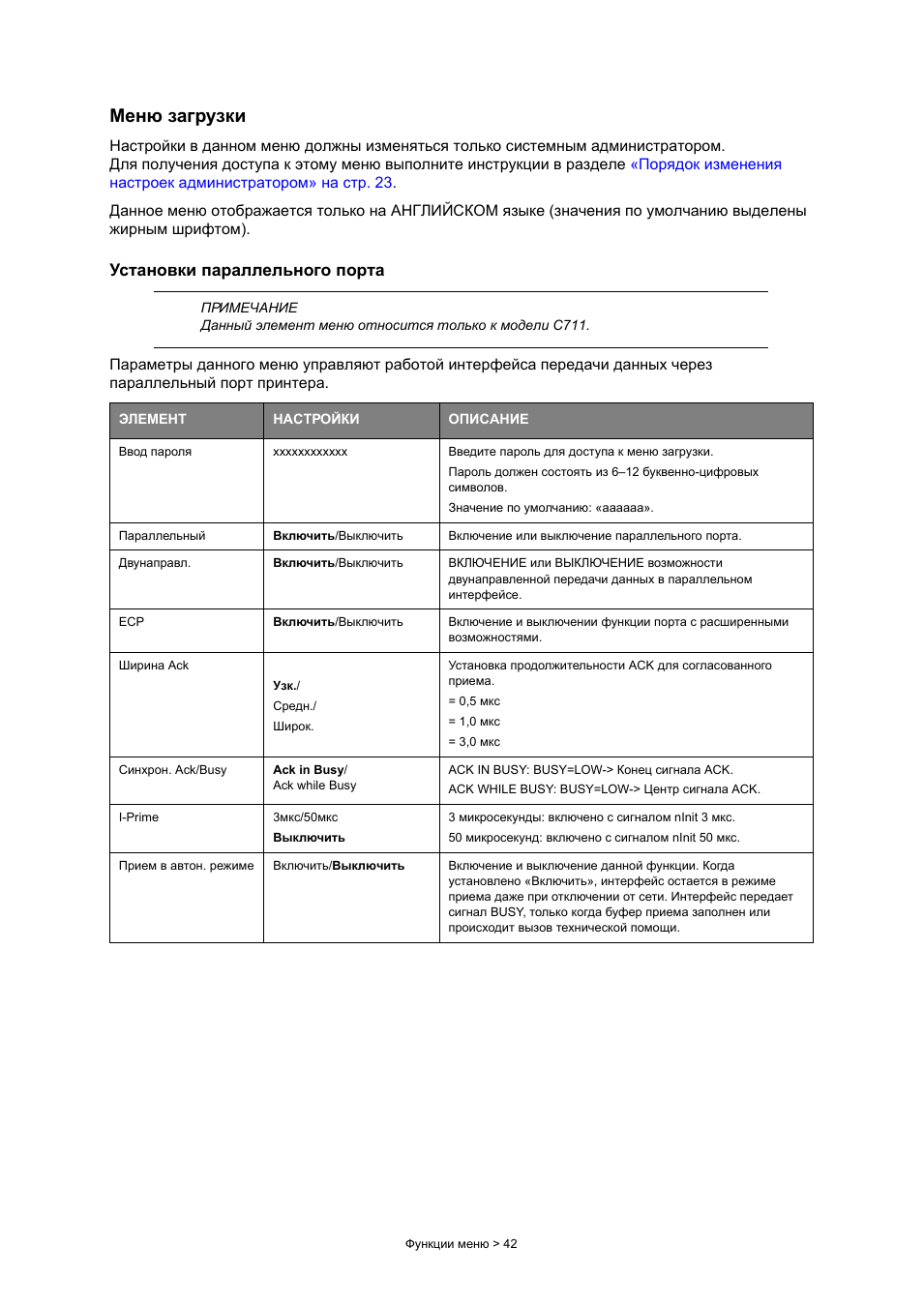

Меню загрузки

Настройки в данном меню должны изменяться только системным администратором.
Для получения доступа к этому меню выполните инструкции в разделе

«Порядок изменения

настроек администратором» на стр. 23

.

Данное меню отображается только на АНГЛИЙСКОМ языке (значения по умолчанию выделены
жирным шрифтом).

Установки параллельного порта

Параметры данного меню управляют работой интерфейса передачи данных через
параллельный порт принтера.

ПРИМЕЧАНИЕ
Данный элемент меню относится только к модели C711.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Ввод пароля

xxxxxxxxxxxx

Введите пароль для доступа к меню загрузки.
Пароль должен состоять из 6–12 буквенно-цифровых
символов.
Значение по умолчанию: «aaaaaa».

Параллельный

Включить/Выключить

Включение или выключение параллельного порта.

Двунаправл.

Включить/Выключить

ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ возможности
двунаправленной передачи данных в параллельном
интерфейсе.

ECP

Включить/Выключить

Включение и выключении функции порта с расширенными
возможностями.

Ширина Ack

Узк./
Средн./
Широк.

Установка продолжительности ACK для согласованного
приема.
= 0,5 мкс
= 1,0 мкс
= 3,0 мкс

Синхрон. Ack/Busy

Ack in Busy/
Ack while Busy

ACK IN BUSY: BUSY=LOW-> Конец сигнала ACK.
ACK WHILE BUSY: BUSY=LOW-> Центр сигнала ACK.

I-Prime

3мкс/50мкс
Выключить

3 микросекунды: включено с сигналом nInit 3 мкс.
50 микросекунд: включено с сигналом nInit 50 мкс.

Прием в автон. режиме

Включить/Выключить

Включение и выключение данной функции. Когда
установлено «Включить», интерфейс остается в режиме
приема даже при отключении от сети. Интерфейс передает
сигнал BUSY, только когда буфер приема заполнен или
происходит вызов технической помощи.

Функции меню > 43

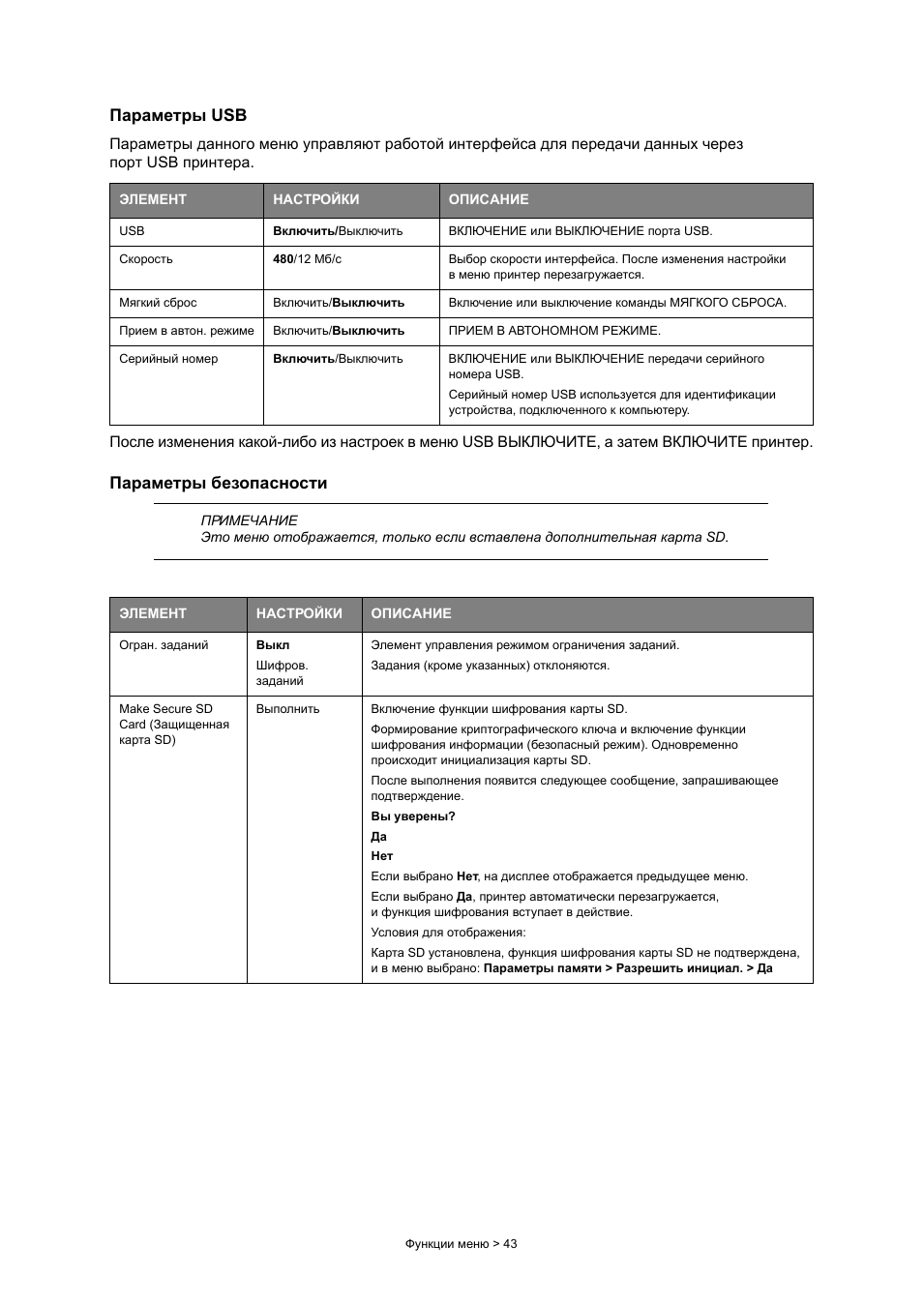

Параметры USB

Параметры данного меню управляют работой интерфейса для передачи данных через
порт USB принтера.

После изменения какой-либо из настроек в меню USB ВЫКЛЮЧИТЕ, а затем ВКЛЮЧИТЕ принтер.

Параметры безопасности

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

USB

Включить/Выключить

ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ порта USB.

Скорость

480/12 Мб/с

Выбор скорости интерфейса. После изменения настройки
в меню принтер перезагружается.

Мягкий сброс

Включить/Выключить

Включение или выключение команды МЯГКОГО СБРОСА.

Прием в автон. режиме

Включить/Выключить

ПРИЕМ В АВТОНОМНОМ РЕЖИМЕ.

Серийный номер

Включить/Выключить

ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ передачи серийного
номера USB.
Серийный номер USB используется для идентификации
устройства, подключенного к компьютеру.

ПРИМЕЧАНИЕ
Это меню отображается, только если вставлена дополнительная карта SD.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Огран. заданий

Выкл
Шифров.
заданий

Элемент управления режимом ограничения заданий.
Задания (кроме указанных) отклоняются.

Make Secure SD
Card (Защищенная
карта SD)

Выполнить

Включение функции шифрования карты SD.
Формирование криптографического ключа и включение функции
шифрования информации (безопасный режим). Одновременно
происходит инициализация карты SD.
После выполнения появится следующее сообщение, запрашивающее
подтверждение.
Вы уверены?
Да
Нет
Если выбрано Нет, на дисплее отображается предыдущее меню.
Если выбрано Да, принтер автоматически перезагружается,
и функция шифрования вступает в действие.
Условия для отображения:
Карта SD установлена, функция шифрования карты SD не подтверждена,
и в меню выбрано: Параметры памяти > Разрешить инициал. > Да

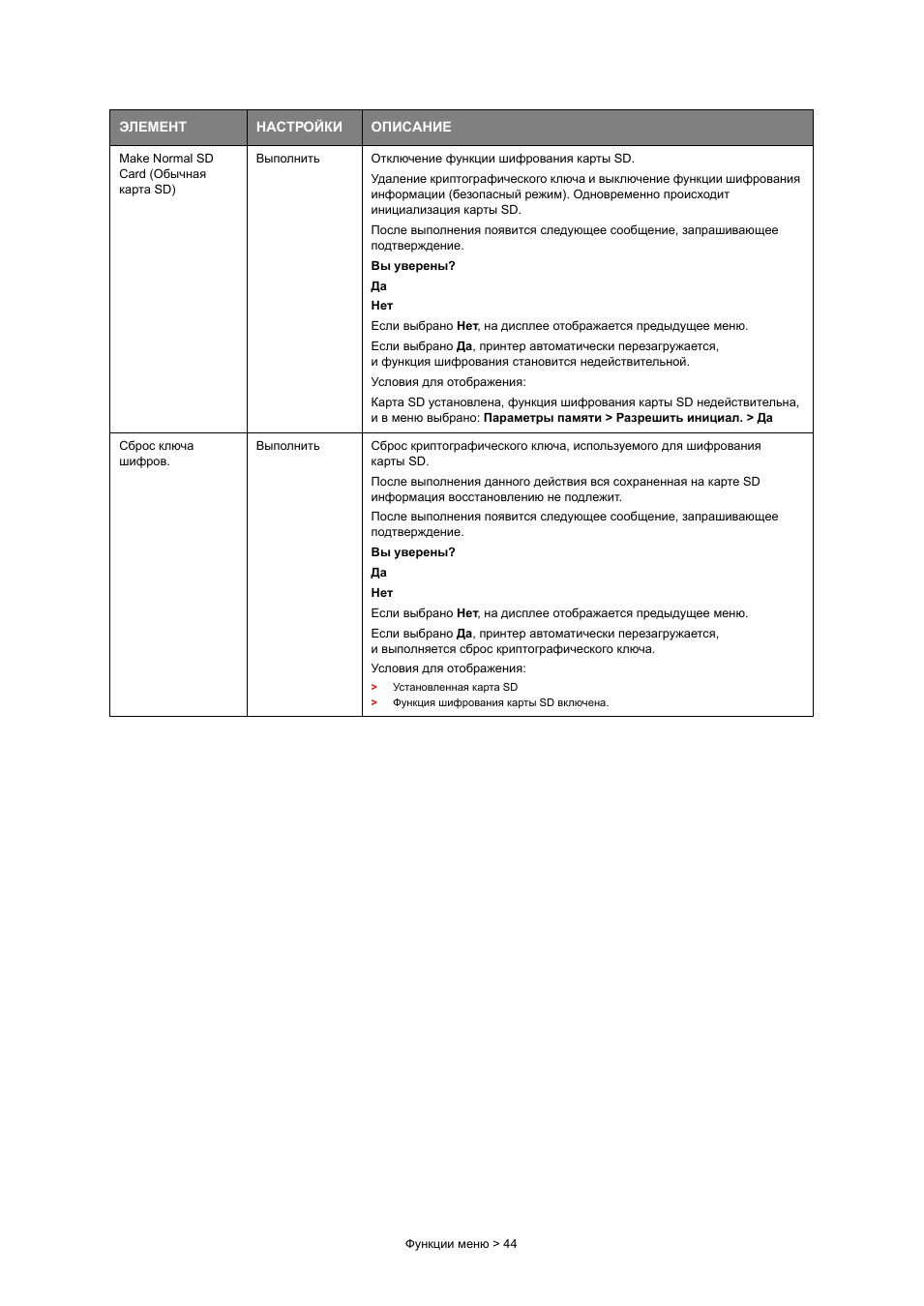

Функции меню > 44

Make Normal SD
Card (Обычная
карта SD)

Выполнить

Отключение функции шифрования карты SD.
Удаление криптографического ключа и выключение функции шифрования
информации (безопасный режим). Одновременно происходит
инициализация карты SD.
После выполнения появится следующее сообщение, запрашивающее
подтверждение.
Вы уверены?
Да
Нет
Если выбрано Нет, на дисплее отображается предыдущее меню.
Если выбрано Да, принтер автоматически перезагружается,
и функция шифрования становится недействительной.
Условия для отображения:
Карта SD установлена, функция шифрования карты SD недействительна,
и в меню выбрано: Параметры памяти > Разрешить инициал. > Да

Сброс ключа
шифров.

Выполнить

Сброс криптографического ключа, используемого для шифрования
карты SD.
После выполнения данного действия вся сохраненная на карте SD
информация восстановлению не подлежит.
После выполнения появится следующее сообщение, запрашивающее
подтверждение.
Вы уверены?
Да
Нет
Если выбрано Нет, на дисплее отображается предыдущее меню.
Если выбрано Да, принтер автоматически перезагружается,
и выполняется сброс криптографического ключа.
Условия для отображения:

>

Установленная карта SD

>

Функция шифрования карты SD включена.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Функции меню > 45

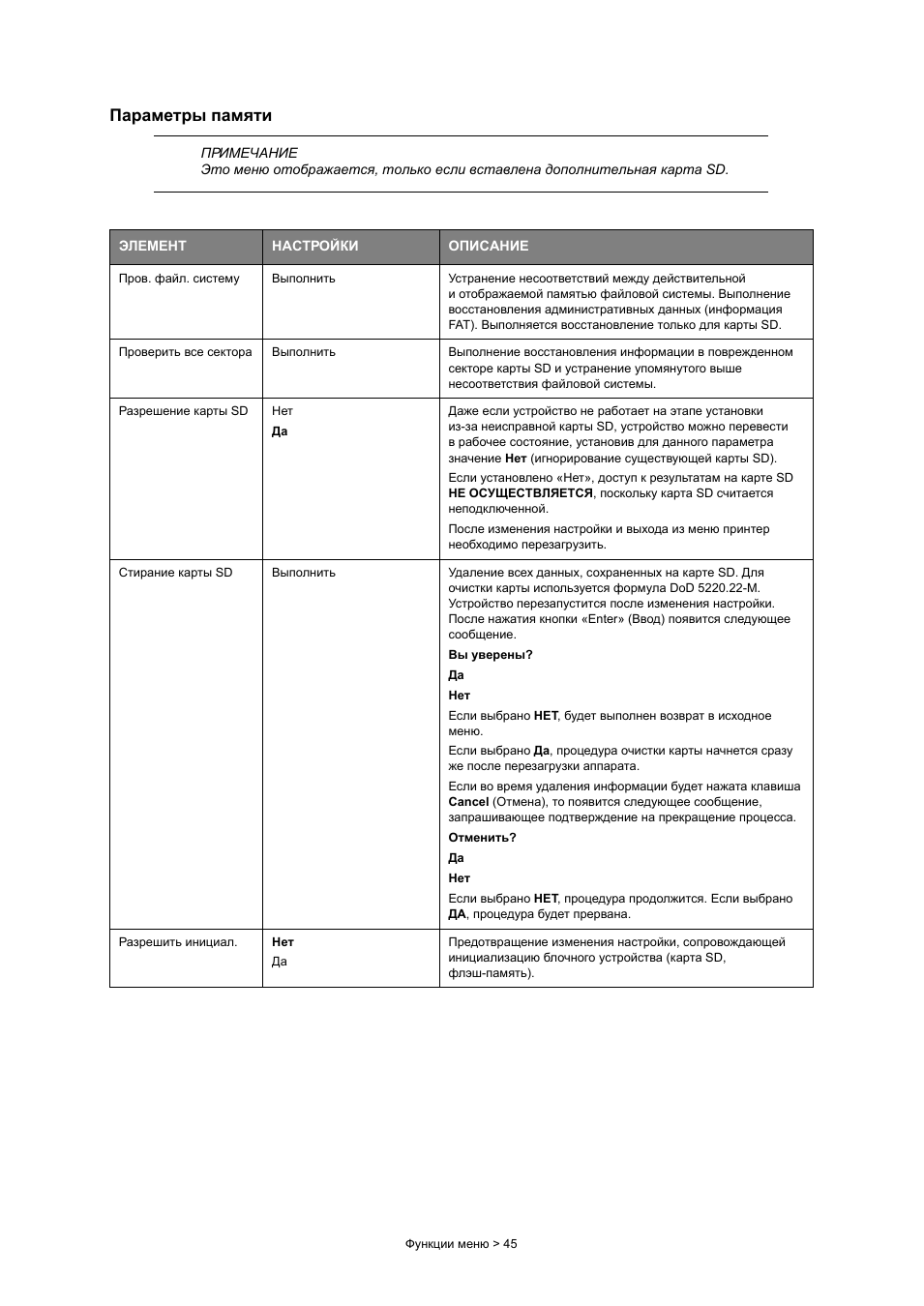

Параметры памяти

ПРИМЕЧАНИЕ
Это меню отображается, только если вставлена дополнительная карта SD.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Пров. файл. систему

Выполнить

Устранение несоответствий между действительной
и отображаемой памятью файловой системы. Выполнение
восстановления административных данных (информация
FAT). Выполняется восстановление только для карты SD.

Проверить все сектора

Выполнить

Выполнение восстановления информации в поврежденном
секторе карты SD и устранение упомянутого выше
несоответствия файловой системы.

Разрешение карты SD

Нет
Да

Даже если устройство не работает на этапе установки
из-за неисправной карты SD, устройство можно перевести
в рабочее состояние, установив для данного параметра
значение Нет (игнорирование существующей карты SD).
Если установлено «Нет», доступ к результатам на карте SD
НЕ ОСУЩЕСТВЛЯЕТСЯ, поскольку карта SD считается
неподключенной.
После изменения настройки и выхода из меню принтер
необходимо перезагрузить.

Стирание карты SD

Выполнить

Удаление всех данных, сохраненных на карте SD. Для
очистки карты используется формула DoD 5220.22-M.
Устройство перезапустится после изменения настройки.
После нажатия кнопки «Enter» (Ввод) появится следующее
сообщение.
Вы уверены?
Да
Нет
Если выбрано НЕТ, будет выполнен возврат в исходное
меню.
Если выбрано Да, процедура очистки карты начнется сразу
же после перезагрузки аппарата.
Если во время удаления информации будет нажата клавиша
Cancel (Отмена), то появится следующее сообщение,
запрашивающее подтверждение на прекращение процесса.
Отменить?
Да
Нет
Если выбрано НЕТ, процедура продолжится. Если выбрано
ДА, процедура будет прервана.

Разрешить инициал.

Нет
Да

Предотвращение изменения настройки, сопровождающей
инициализацию блочного устройства (карта SD,
флэш-память).

Функции меню > 46

Установки мощности

Параметры языка

Настройка системы

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Упр. пик. мощности

Норм.
Низк.

Установка уровня управления пиковой мощностью.

Сохран. энергии

Включить
Выключить

Включение или выключение энергосберегающего режима.
Если режим энергосбережения выключен, то чтобы вручную
переопределить данную настройку, следует нажать кнопку
Power Save/Wake Up (Энергосбережение/запуск)
на панели управления.

Спящий режим

Включить
Выключить

Включение или выключение спящего режима.

Мощность узла USB

Выкл
Вкл

Перевод электроснабжения узла USB-HOST из режима
энергосбережения в полноценный режим.
Когда установлено «Выкл.», электроснабжение уменьшается.
Когда установлено «Вкл», возобновляется нормальный
режим электроснабжения.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Иниц. языка

Выполнить

Инициализация файла сообщений, загруженного во
флэш-память.
После нажатия кнопки Enter (Ввод) появится следующее
сообщение, запрашивающее подтверждение.
Вы уверены?
Да
Нет
Если выбрано НЕТ, будет выполнен возврат в исходное
меню.
Процедура очистки диска начнется сразу же после закрытия
меню и перезагрузки машины.

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Режим высокой
влажности

Выкл
Вкл

Если увлажненная бумага очень скручивается после печати,
измените настройку на ВКЛ.
Примечание. Увлажненная бумага — это бумага, которая
хранилась в условиях повышенной влажности.

Функции меню > 47

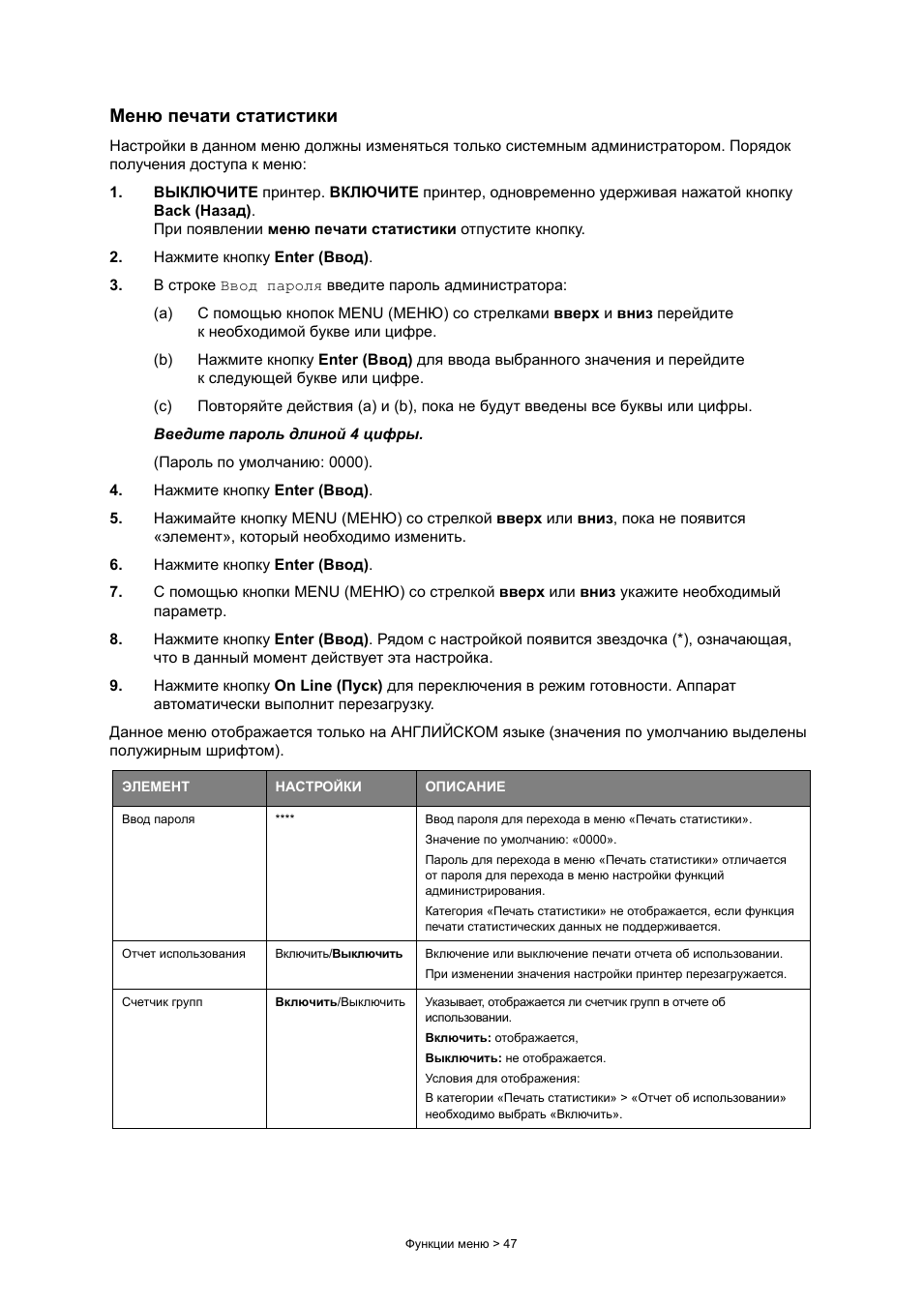

Меню печати статистики

Настройки в данном меню должны изменяться только системным администратором. Порядок
получения доступа к меню:

1.

ВЫКЛЮЧИТЕ принтер. ВКЛЮЧИТЕ принтер, одновременно удерживая нажатой кнопку
Back (Назад).
При появлении меню печати статистики отпустите кнопку.

2.

Нажмите кнопку Enter (Ввод).

3.

В строке Ввод пароля введите пароль администратора:
(a)

С помощью кнопок MENU (МЕНЮ) со стрелками вверх и вниз перейдите
к необходимой букве или цифре.

(b)

Нажмите кнопку Enter (Ввод) для ввода выбранного значения и перейдите
к следующей букве или цифре.

(c)

Повторяйте действия (a) и (b), пока не будут введены все буквы или цифры.

Введите пароль длиной 4 цифры.

(Пароль по умолчанию: 0000).

4.

Нажмите кнопку Enter (Ввод).

5.

Нажимайте кнопку MENU (МЕНЮ) со стрелкой вверх или вниз, пока не появится
«элемент», который необходимо изменить.

6.

Нажмите кнопку Enter (Ввод).

7.

С помощью кнопки MENU (МЕНЮ) со стрелкой вверх или вниз укажите необходимый
параметр.

8.

Нажмите кнопку Enter (Ввод). Рядом с настройкой появится звездочка (*), означающая,
что в данный момент действует эта настройка.

9.

Нажмите кнопку On Line (Пуск) для переключения в режим готовности. Аппарат
автоматически выполнит перезагрузку.

Данное меню отображается только на АНГЛИЙСКОМ языке (значения по умолчанию выделены
полужирным шрифтом).

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Ввод пароля

****

Ввод пароля для перехода в меню «Печать статистики».
Значение по умолчанию: «0000».
Пароль для перехода в меню «Печать статистики» отличается
от пароля для перехода в меню настройки функций
администрирования.
Категория «Печать статистики» не отображается, если функция
печати статистических данных не поддерживается.

Отчет использования

Включить/Выключить

Включение или выключение печати отчета об использовании.
При изменении значения настройки принтер перезагружается.

Счетчик групп

Включить/Выключить

Указывает, отображается ли счетчик групп в отчете об
использовании.
Включить: отображается,
Выключить: не отображается.
Условия для отображения:
В категории «Печать статистики» > «Отчет об использовании»
необходимо выбрать «Включить».

Функции меню > 48

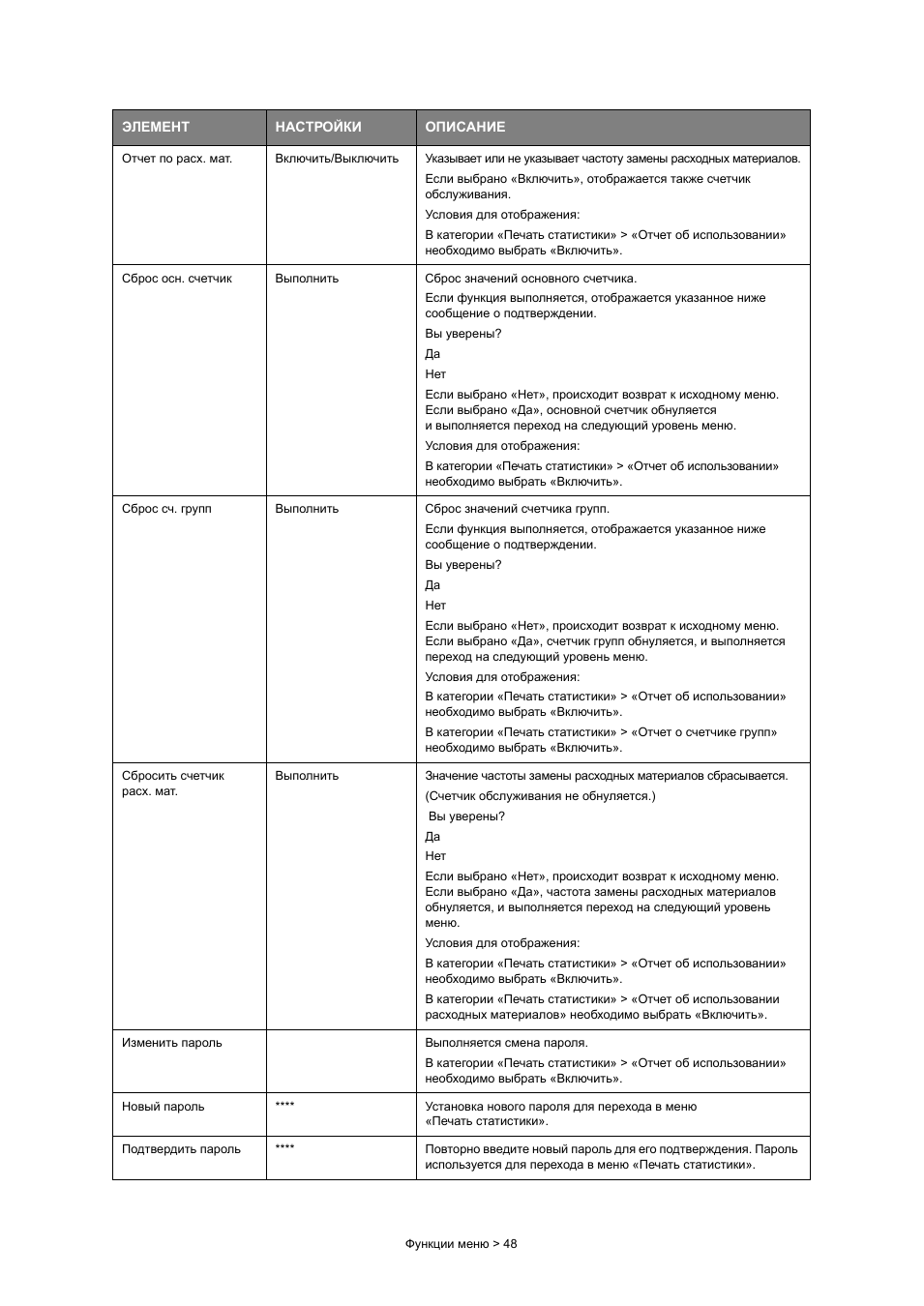

Отчет по расх. мат.

Включить/Выключить

Указывает или не указывает частоту замены расходных материалов.
Если выбрано «Включить», отображается также счетчик
обслуживания.
Условия для отображения:
В категории «Печать статистики» > «Отчет об использовании»
необходимо выбрать «Включить».

Сброс осн. счетчик

Выполнить

Сброс значений основного счетчика.
Если функция выполняется, отображается указанное ниже
сообщение о подтверждении.
Вы уверены?
Да
Нет
Если выбрано «Нет», происходит возврат к исходному меню.
Если выбрано «Да», основной счетчик обнуляется
и выполняется переход на следующий уровень меню.
Условия для отображения:
В категории «Печать статистики» > «Отчет об использовании»
необходимо выбрать «Включить».

Сброс сч. групп

Выполнить

Сброс значений счетчика групп.
Если функция выполняется, отображается указанное ниже
сообщение о подтверждении.
Вы уверены?
Да
Нет
Если выбрано «Нет», происходит возврат к исходному меню.
Если выбрано «Да», счетчик групп обнуляется, и выполняется
переход на следующий уровень меню.
Условия для отображения:
В категории «Печать статистики» > «Отчет об использовании»
необходимо выбрать «Включить».
В категории «Печать статистики» > «Отчет о счетчике групп»
необходимо выбрать «Включить».

Сбросить счетчик
расх. мат.

Выполнить

Значение частоты замены расходных материалов сбрасывается.
(Счетчик обслуживания не обнуляется.)
Вы уверены?
Да
Нет
Если выбрано «Нет», происходит возврат к исходному меню.
Если выбрано «Да», частота замены расходных материалов
обнуляется, и выполняется переход на следующий уровень
меню.
Условия для отображения:
В категории «Печать статистики» > «Отчет об использовании»
необходимо выбрать «Включить».
В категории «Печать статистики» > «Отчет об использовании
расходных материалов» необходимо выбрать «Включить».

Изменить пароль

Выполняется смена пароля.
В категории «Печать статистики» > «Отчет об использовании»
необходимо выбрать «Включить».

Новый пароль

****

Установка нового пароля для перехода в меню
«Печать статистики».

Подтвердить пароль

****

Повторно введите новый пароль для его подтверждения. Пароль
используется для перехода в меню «Печать статистики».

ЭЛЕМЕНТ

НАСТРОЙКИ

ОПИСАНИЕ

Обслуживание > 49

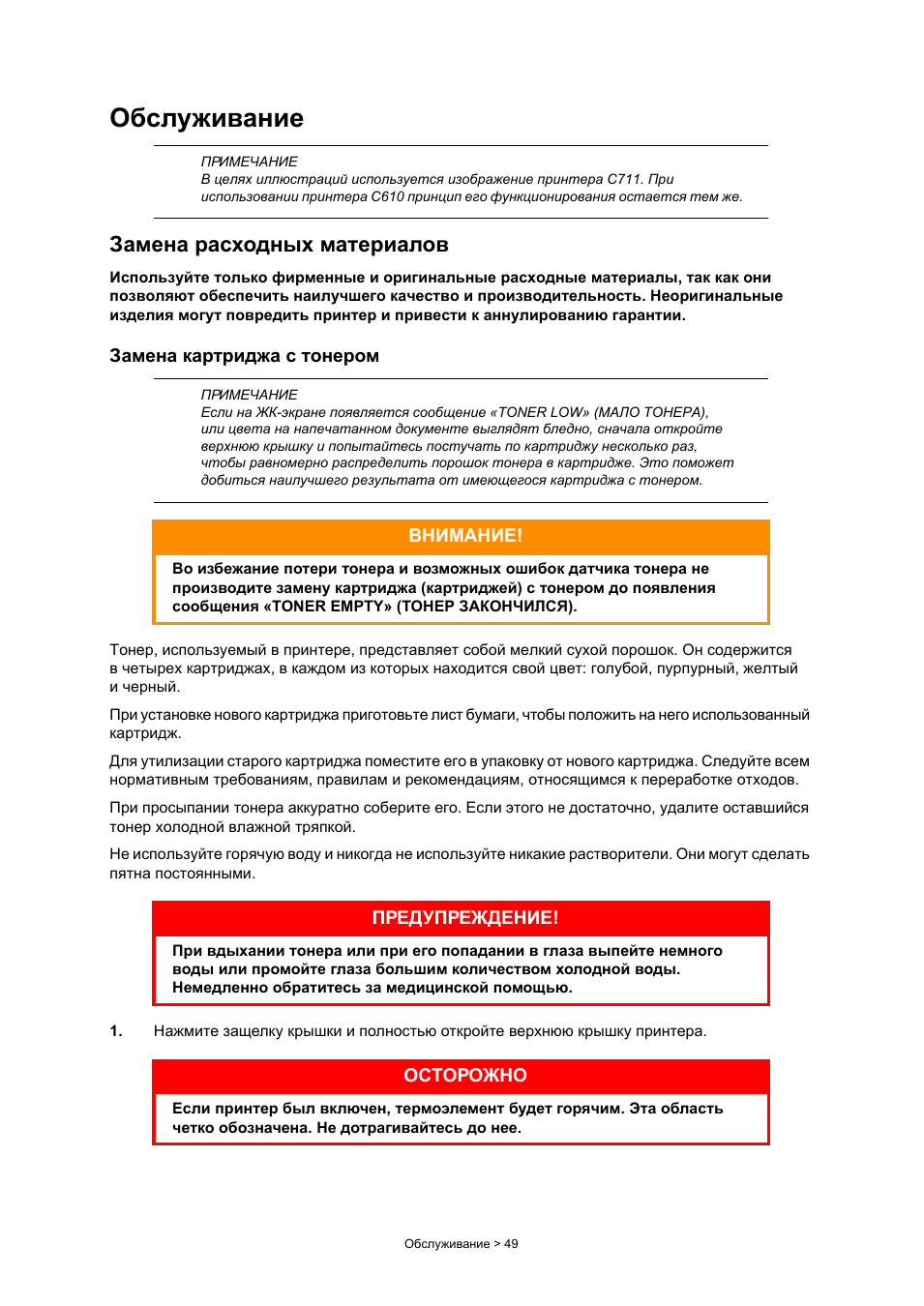

Обслуживание

Замена расходных материалов

Используйте только фирменные и оригинальные расходные материалы, так как они
позволяют обеспечить наилучшего качество и производительность. Неоригинальные
изделия могут повредить принтер и привести к аннулированию гарантии.

Замена картриджа с тонером

Тонер, используемый в принтере, представляет собой мелкий сухой порошок. Он содержится
в четырех картриджах, в каждом из которых находится свой цвет: голубой, пурпурный, желтый
и черный.

При установке нового картриджа приготовьте лист бумаги, чтобы положить на него использованный
картридж.

Для утилизации старого картриджа поместите его в упаковку от нового картриджа. Следуйте всем
нормативным требованиям, правилам и рекомендациям, относящимся к переработке отходов.

При просыпании тонера аккуратно соберите его. Если этого не достаточно, удалите оставшийся
тонер холодной влажной тряпкой.

Не используйте горячую воду и никогда не используйте никакие растворители. Они могут сделать
пятна постоянными.

1.

Нажмите защелку крышки и полностью откройте верхнюю крышку принтера.

ПРИМЕЧАНИЕ
В целях иллюстраций используется изображение принтера C711. При
использовании принтера C610 принцип его функционирования остается тем же.

ПРИМЕЧАНИЕ
Если на ЖК-экране появляется сообщение «TONER LOW» (МАЛО ТОНЕРА),
или цвета на напечатанном документе выглядят бледно, сначала откройте
верхнюю крышку и попытайтесь постучать по картриджу несколько раз,
чтобы равномерно распределить порошок тонера в картридже. Это поможет
добиться наилучшего результата от имеющегося картриджа с тонером.

ВНИМАНИЕ!

Во избежание потери тонера и возможных ошибок датчика тонера не
производите замену картриджа (картриджей) с тонером до появления
сообщения «TONER EMPTY» (ТОНЕР ЗАКОНЧИЛСЯ).

ПРЕДУПРЕЖДЕНИЕ!

При вдыхании тонера или при его попадании в глаза выпейте немного
воды или промойте глаза большим количеством холодной воды.
Немедленно обратитесь за медицинской помощью.

ОСТОРОЖНО

Если принтер был включен, термоэлемент будет горячим. Эта область
четко обозначена. Не дотрагивайтесь до нее.

Обслуживание > 50

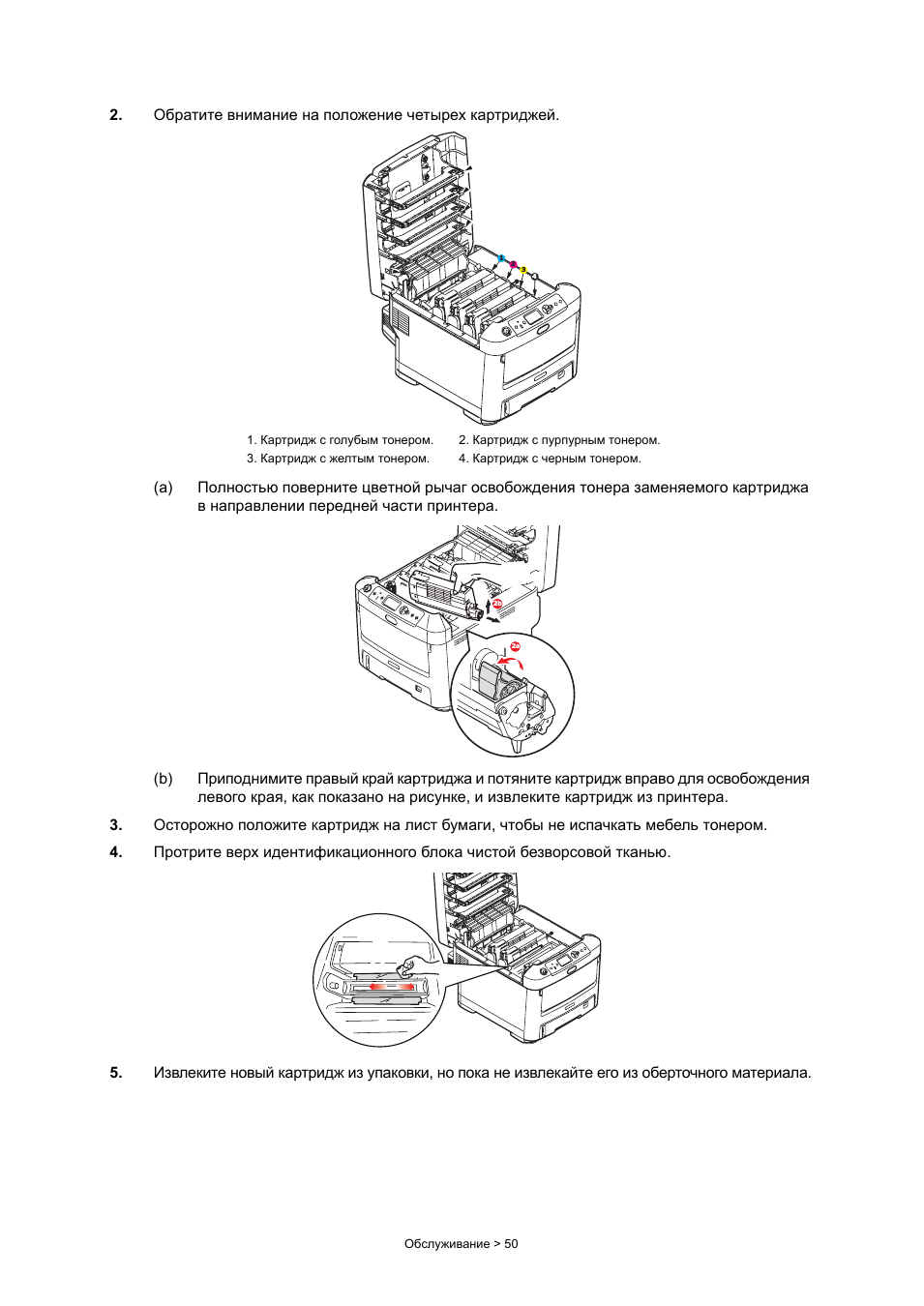

2.

Обратите внимание на положение четырех картриджей.

(a)

Полностью поверните цветной рычаг освобождения тонера заменяемого картриджа
в направлении передней части принтера.

(b)

Приподнимите правый край картриджа и потяните картридж вправо для освобождения
левого края, как показано на рисунке, и извлеките картридж из принтера.

3.

Осторожно положите картридж на лист бумаги, чтобы не испачкать мебель тонером.

4.

Протрите верх идентификационного блока чистой безворсовой тканью.

5.

Извлеките новый картридж из упаковки, но пока не извлекайте его из оберточного материала.

1. Картридж с голубым тонером.

2. Картридж с пурпурным тонером.

3. Картридж с желтым тонером.

4. Картридж с черным тонером.

6

1

2

3

4

2b

2a
