C9600 Руководство пользователя> 21

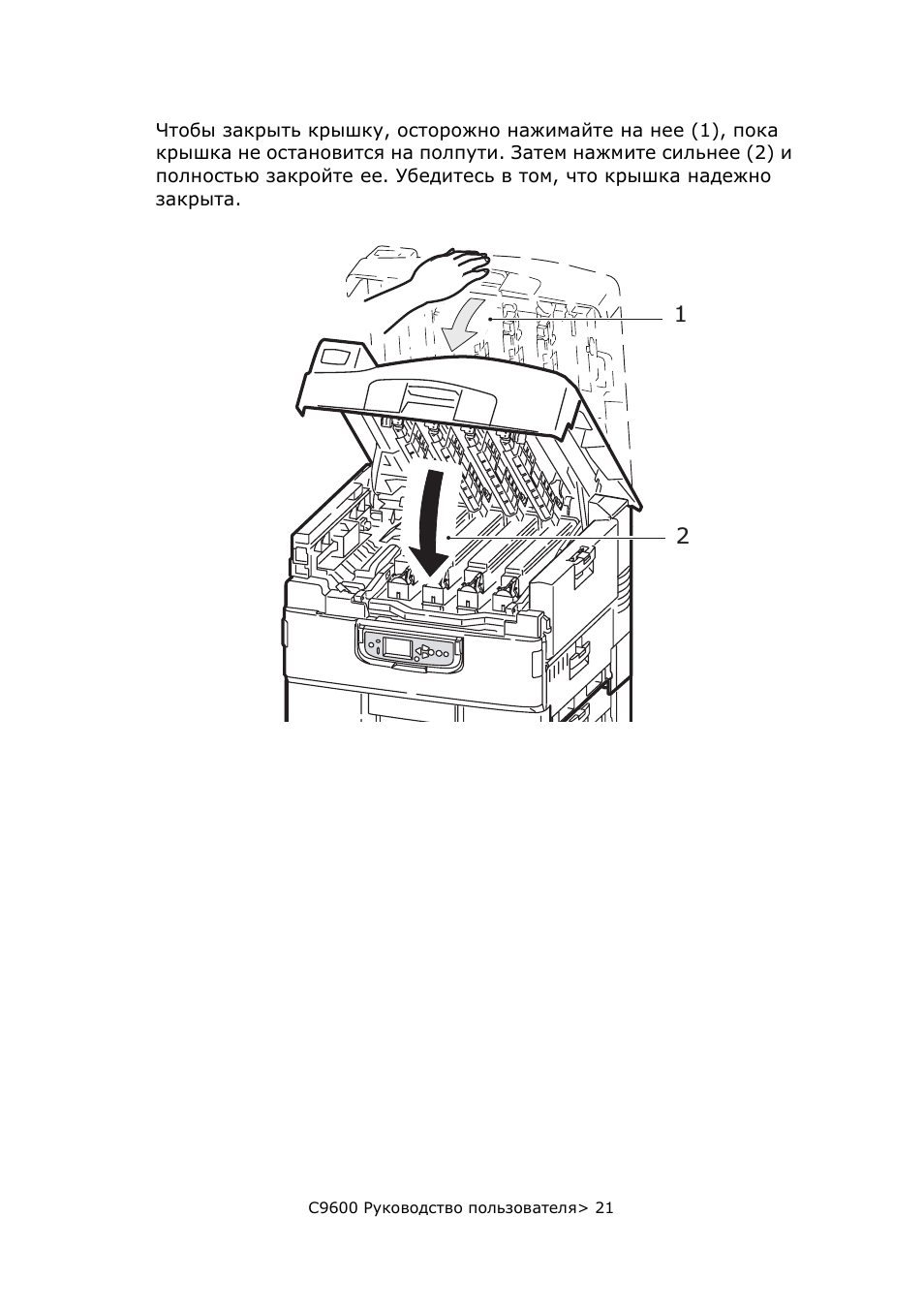

Чтобы закрыть крышку, осторожно нажимайте на нее (1), пока
крышка не остановится на полпути. Затем нажмите сильнее (2) и
полностью закройте ее. Убедитесь в том, что крышка надежно
закрыта.

1

2

C9600 Руководство пользователя> 22

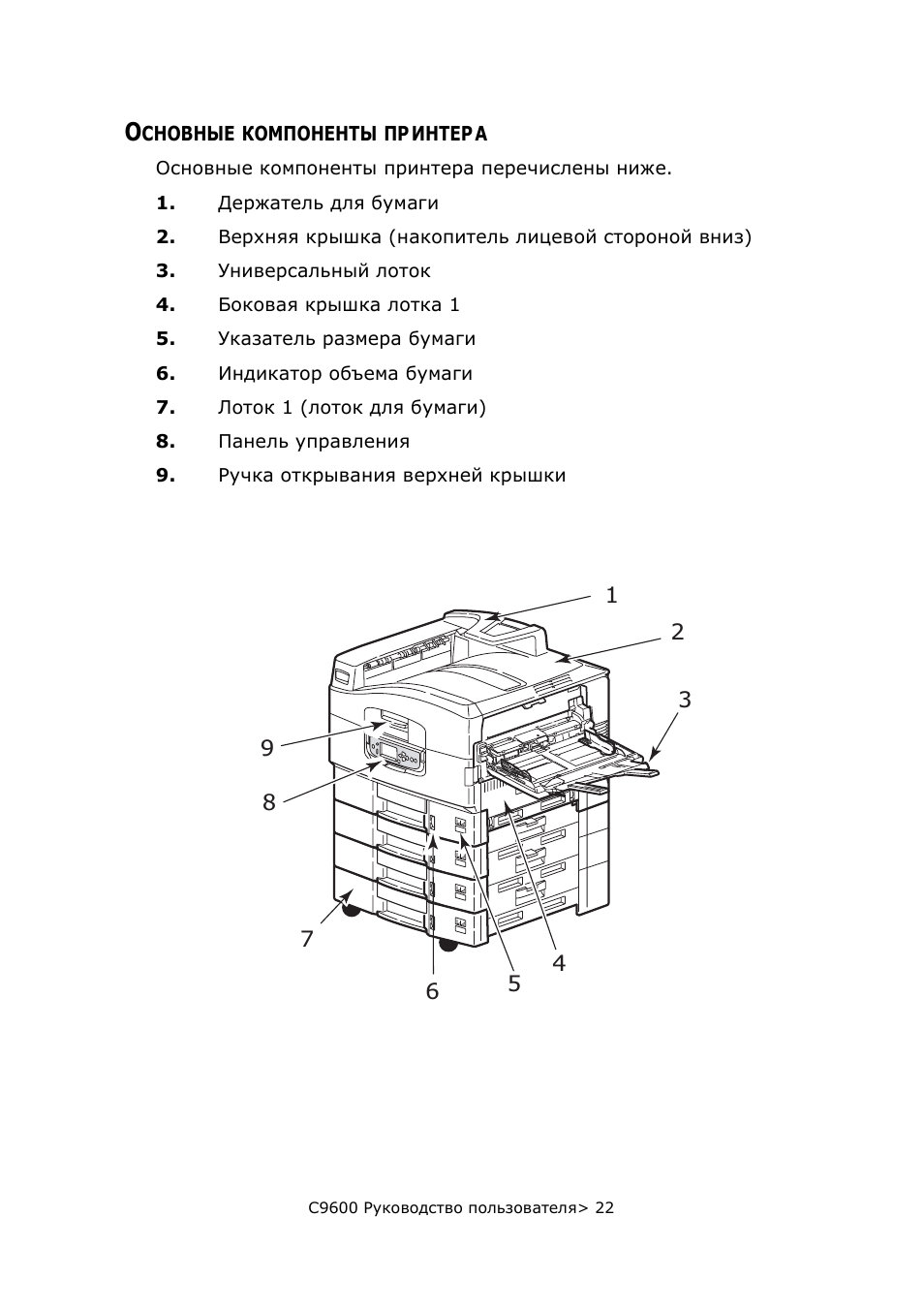

О

СНОВНЫЕ

КОМПОНЕНТЫ

ПРИНТЕРА

Основные компоненты принтера перечислены ниже.

1.

Держатель для бумаги

2.

Верхняя крышка (накопитель лицевой стороной вниз)

3.

Универсальный лоток

4.

Боковая крышка лотка 1

5.

Указатель размера бумаги

6.

Индикатор объема бумаги

7.

Лоток 1 (лоток для бумаги)

8.

Панель управления

9.

Ручка открывания верхней крышки

1

2

3

4

5

6

7

8

9

C9600 Руководство пользователя> 23

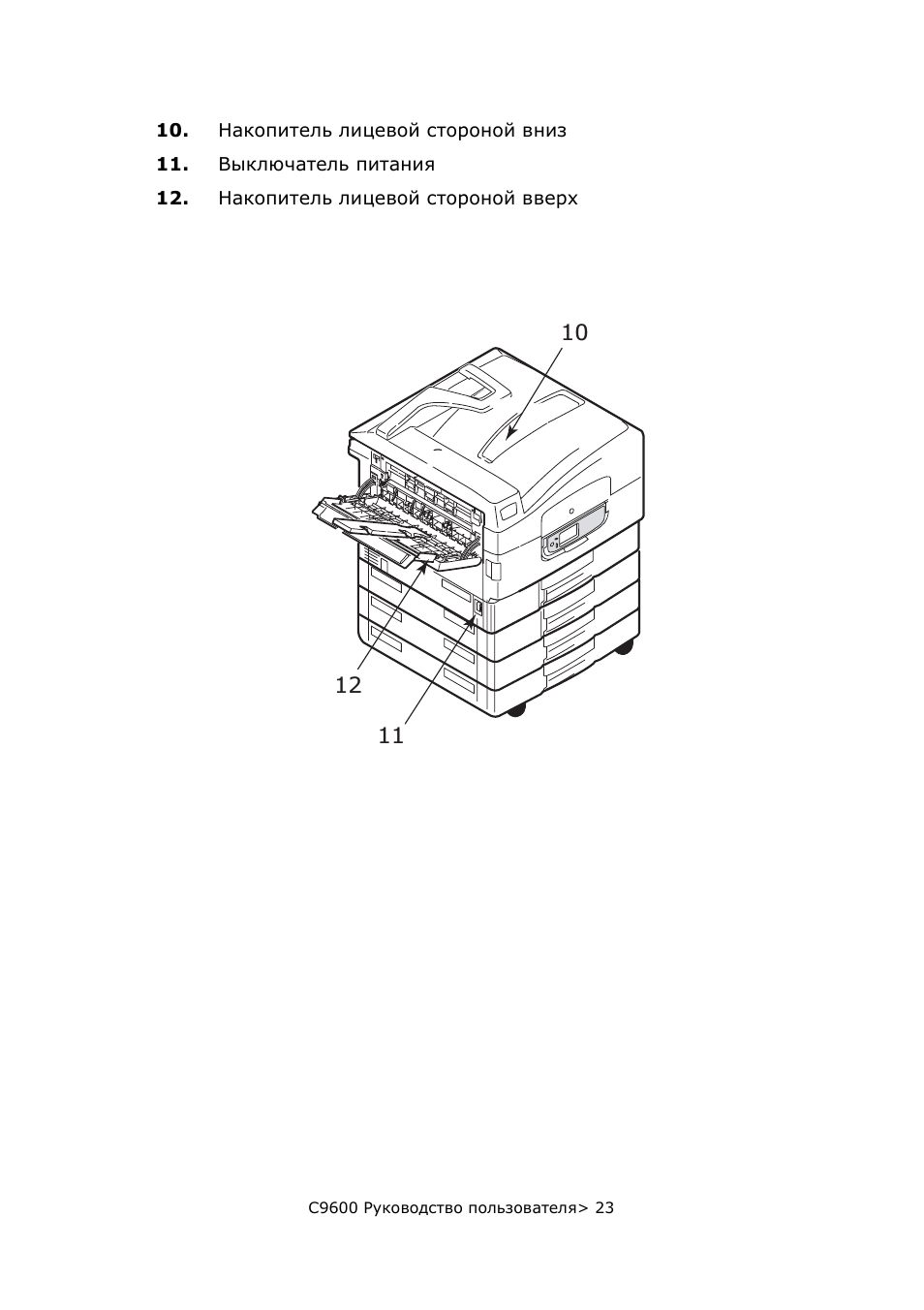

10.

Накопитель лицевой стороной вниз

11.

Выключатель питания

12.

Накопитель лицевой стороной вверх

12

11

10

C9600 Руководство пользователя> 24

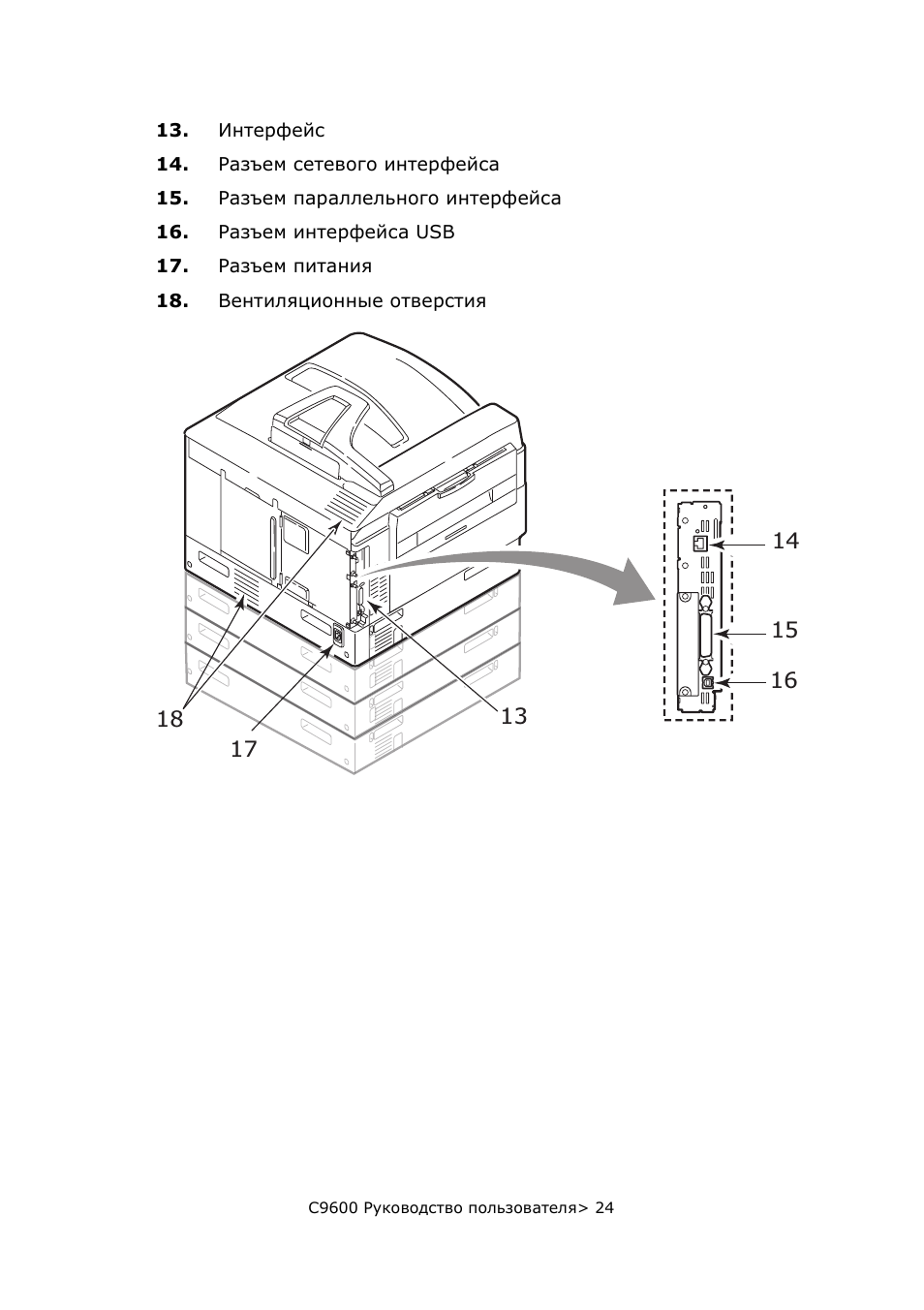

13.

Интерфейс

14.

Разъем сетевого интерфейса

15.

Разъем параллельного интерфейса

16.

Разъем интерфейса USB

17.

Разъем питания

18.

Вентиляционные отверстия

13

14

15

16

17

18

C9600 Руководство пользователя> 25

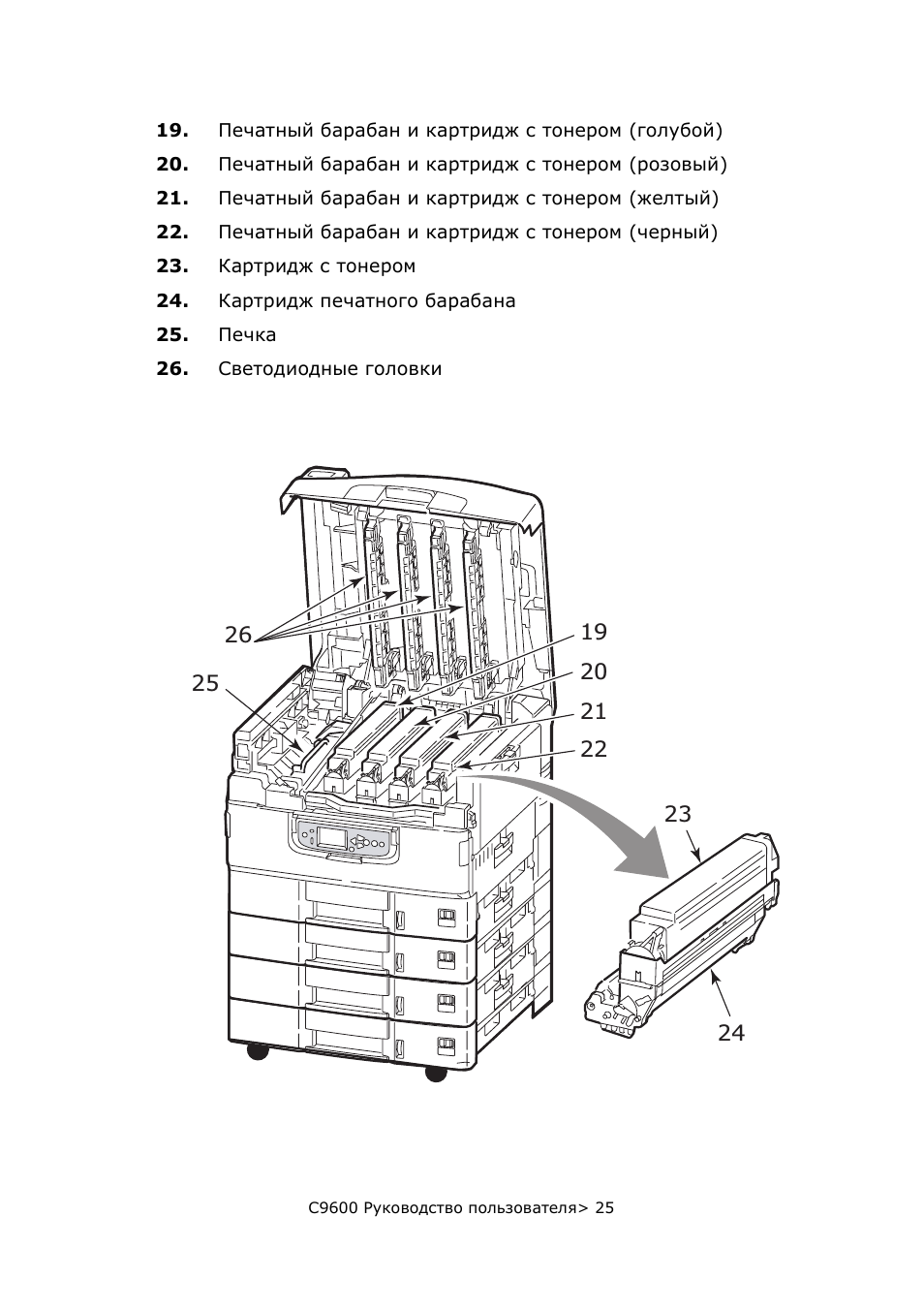

19.

Печатный барабан и картридж с тонером (голубой)

20.

Печатный барабан и картридж с тонером (розовый)

21.

Печатный барабан и картридж с тонером (желтый)

22.

Печатный барабан и картридж с тонером (черный)

23.

Картридж с тонером

24.

Картридж печатного барабана

25.

Печка

26.

Светодиодные головки

25

19
20
21
22

23

24

26

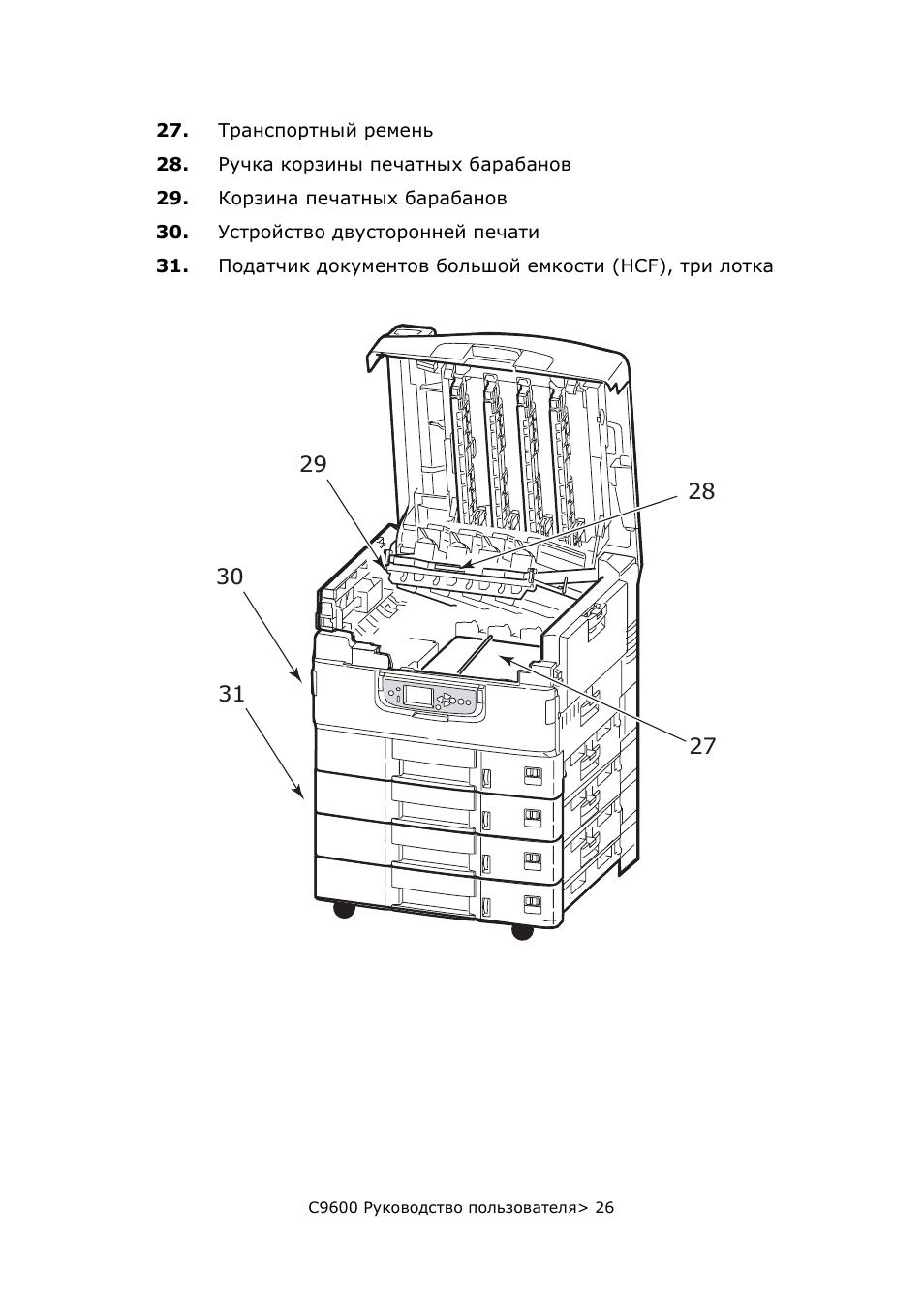

C9600 Руководство пользователя> 26

27.

Транспортный ремень

28.

Ручка корзины печатных барабанов

29.

Корзина печатных барабанов

30.

Устройство двусторонней печати

31.

Податчик документов большой емкости (HCF), три лотка

27

28

29

30

31

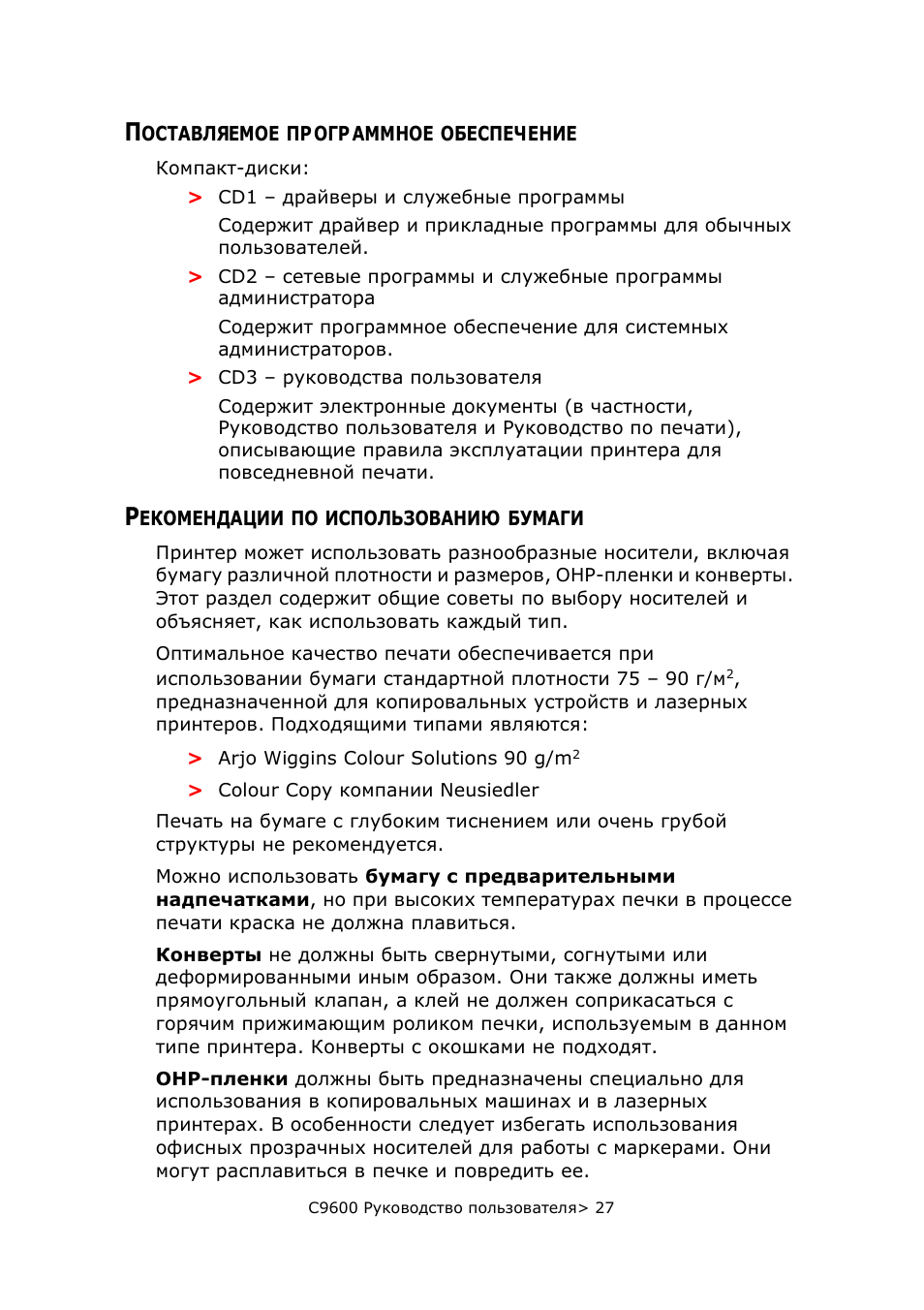

C9600 Руководство пользователя> 27

П

ОСТАВЛЯЕМОЕ

ПРОГРАММНОЕ

ОБЕСПЕЧЕНИЕ

Компакт-диски:

>

CD1 – драйверы и служебные программы
Содержит драйвер и прикладные программы для обычных

пользователей.

>

CD2 – сетевые программы и служебные программы

администратора
Содержит программное обеспечение для системных

администраторов.

>

CD3 – руководства пользователя
Содержит электронные документы (в частности,

Руководство пользователя и Руководство по печати),

описывающие правила эксплуатации принтера для

повседневной печати.

Р

ЕКОМЕНДАЦИИ

ПО

ИСПОЛЬЗОВАНИЮ

БУМАГИ

Принтер может использовать разнообразные носители, включая
бумагу различной плотности и размеров, ОНР-пленки и конверты.
Этот раздел содержит общие советы по выбору носителей и
объясняет, как использовать каждый тип.
Оптимальное качество печати обеспечивается при
использовании бумаги стандартной плотности 75 – 90 г/м

2

,

предназначенной для копировальных устройств и лазерных
принтеров. Подходящими типами являются:

>

Arjo Wiggins Colour Solutions 90 g/m

2

>

Colour Copy компании Neusiedler

Печать на бумаге с глубоким тиснением или очень грубой
структуры не рекомендуется.
Можно использовать бумагу с предварительными
надпечатками, но при высоких температурах печки в процессе
печати краска не должна плавиться.
Конверты не должны быть свернутыми, согнутыми или
деформированными иным образом. Они также должны иметь
прямоугольный клапан, а клей не должен соприкасаться с
горячим прижимающим роликом печки, используемым в данном
типе принтера. Конверты с окошками не подходят.
ОНР-пленки должны быть предназначены специально для
использования в копировальных машинах и в лазерных
принтерах. В особенности следует избегать использования
офисных прозрачных носителей для работы с маркерами. Они
могут расплавиться в печке и повредить ее.

C9600 Руководство пользователя> 28

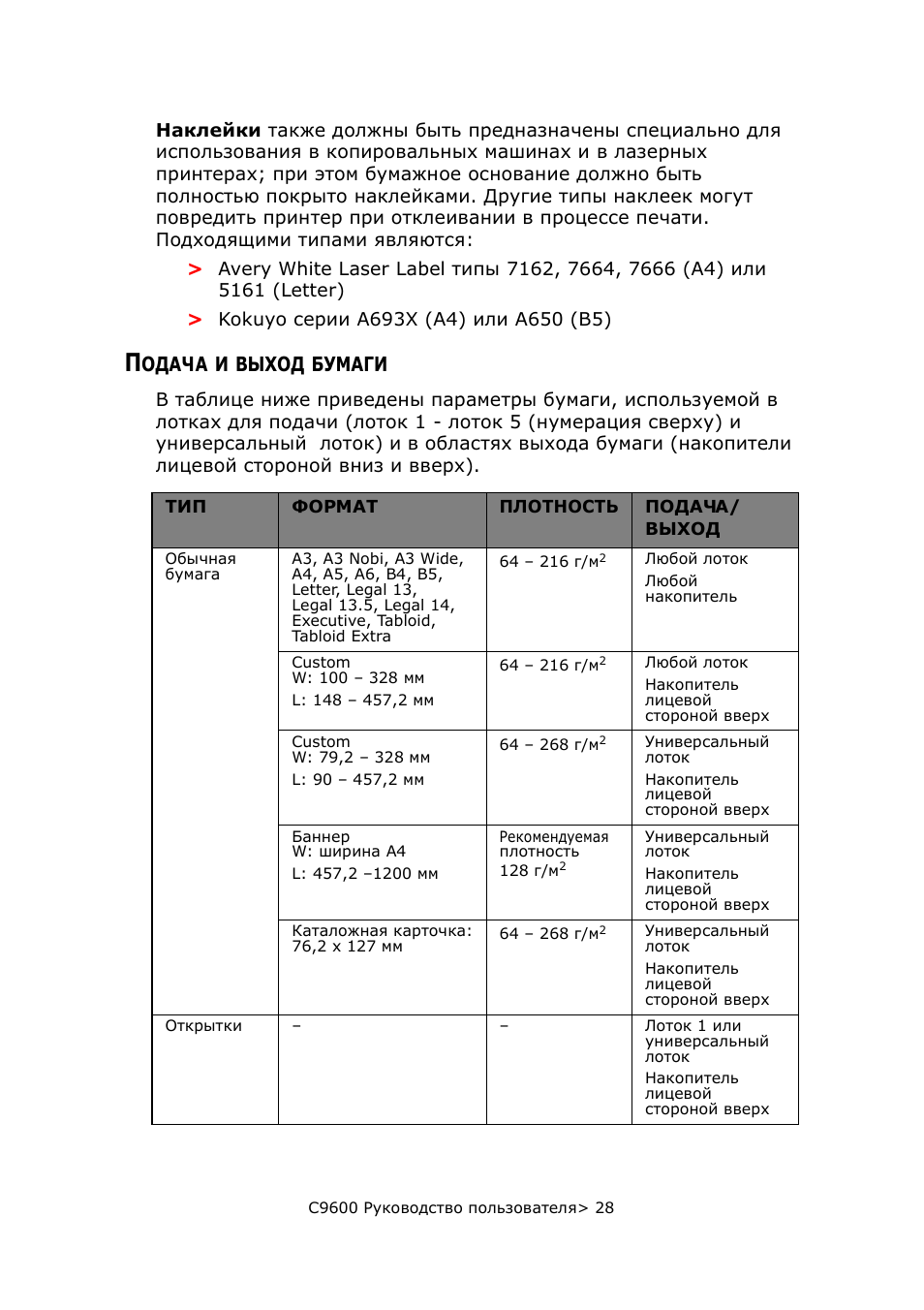

Наклейки также должны быть предназначены специально для

использования в копировальных машинах и в лазерных

принтерах; при этом бумажное основание должно быть

полностью покрыто наклейками. Другие типы наклеек могут

повредить принтер при отклеивании в процессе печати.

Подходящими типами являются:

>

Avery White Laser Label типы 7162, 7664, 7666 (A4) или

5161 (Letter)

>

Kokuyo серии A693X (A4) или A650 (B5)

П

ОДАЧА

И

ВЫХОД

БУМАГИ

В таблице ниже приведены параметры бумаги, используемой в

лотках для подачи (лоток 1 - лоток 5 (нумерация сверху) и

универсальный лоток) и в областях выхода бумаги (накопители

лицевой стороной вниз и вверх).

ТИП

ФОРМАТ

ПЛОТНОСТЬ

ПОДАЧА/
ВЫХОД

Обычная

бумага

A3, A3 Nobi, A3 Wide,

A4, A5, A6, B4, B5,

Letter, Legal 13,

Legal 13.5, Legal 14,

Executive, Tabloid,

Tabloid Extra

64 – 216 г/м

2

Любой лоток
Любой

накопитель

Custom

W: 100 – 328 мм
L: 148 – 457,2 мм

64 – 216 г/м

2

Любой лоток
Накопитель

лицевой

стороной вверх

Custom

W: 79,2 – 328 мм
L: 90 – 457,2 мм

64 – 268 г/м

2

Универсальный

лоток
Накопитель

лицевой

стороной вверх

Баннер

W: ширина A4
L: 457,2 –1200 мм

Рекомендуемая

плотность

128 г/м

2

Универсальный

лоток
Накопитель

лицевой

стороной вверх

Каталожная карточка:

76,2 x 127 мм

64 – 268 г/м

2

Универсальный

лоток
Накопитель

лицевой

стороной вверх

Открытки

–

–

Лоток 1 или

универсальный

лоток
Накопитель

лицевой

стороной вверх

C9600 Руководство пользователя> 29

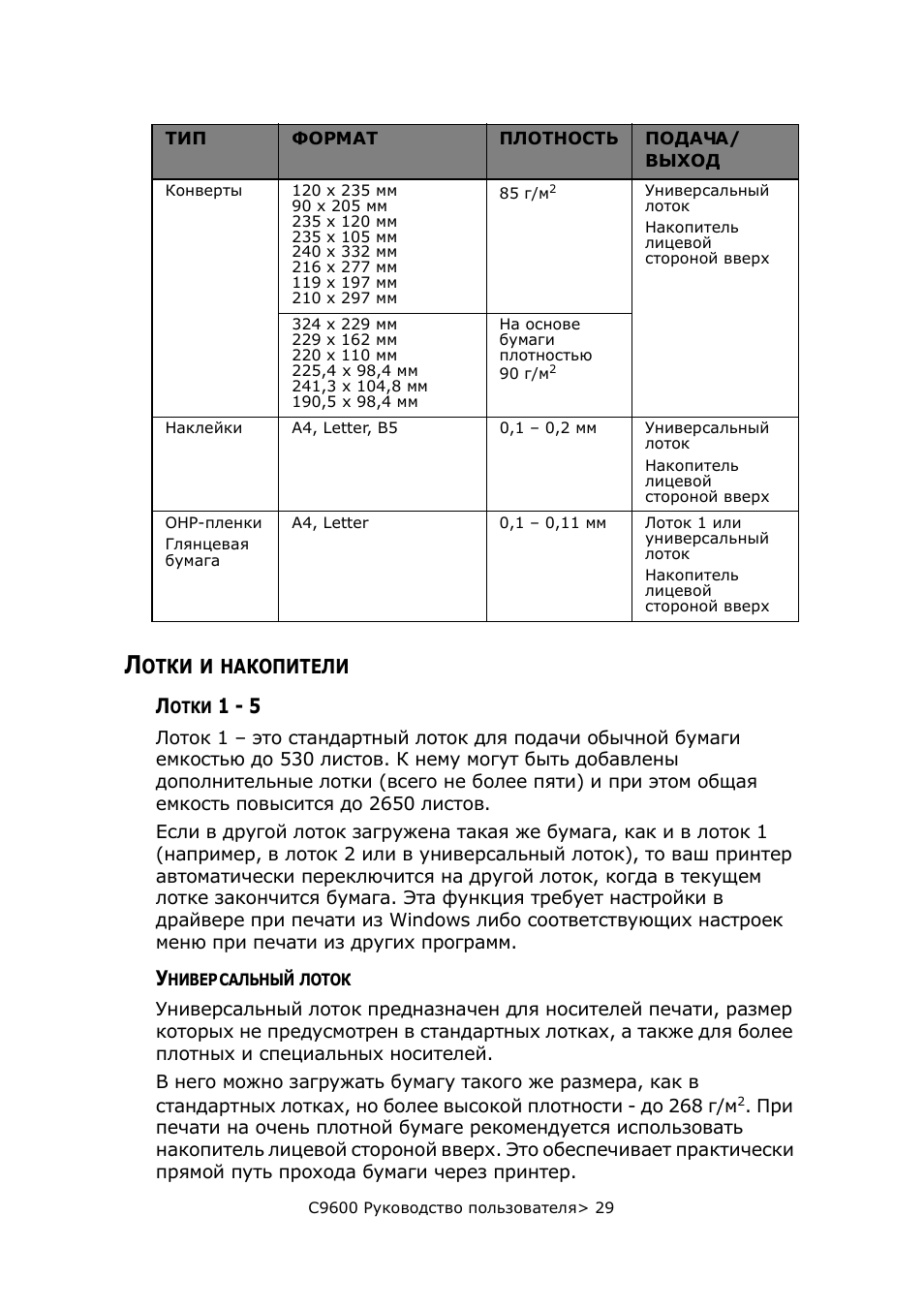

Л

ОТКИ

И

НАКОПИТЕЛИ

Л

ОТКИ

1 - 5

Лоток 1 – это стандартный лоток для подачи обычной бумаги

емкостью до 530 листов. К нему могут быть добавлены

дополнительные лотки (всего не более пяти) и при этом общая

емкость повысится до 2650 листов.
Если в другой лоток загружена такая же бумага, как и в лоток 1

(например, в лоток 2 или в универсальный лоток), то ваш принтер

автоматически переключится на другой лоток, когда в текущем

лотке закончится бумага. Эта функция требует настройки в

драйвере при печати из Windows либо соответствующих настроек

меню при печати из других программ.

У

НИВЕРСАЛЬНЫЙ

ЛОТОК

Универсальный лоток предназначен для носителей печати, размер

которых не предусмотрен в стандартных лотках, а также для более

плотных и специальных носителей.
В него можно загружать бумагу такого же размера, как в
стандартных лотках, но более высокой плотности - до 268 г/м

2

. При

печати на очень плотной бумаге рекомендуется использовать

накопитель лицевой стороной вверх. Это обеспечивает практически

прямой путь прохода бумаги через принтер.

Конверты

120 x 235 мм

90 x 205 мм

235 x 120 мм

235 x 105 мм

240 x 332 мм

216 x 277 мм

119 x 197 мм

210 x 297 мм

85 г/м

2

Универсальный

лоток
Накопитель

лицевой

стороной вверх

324 x 229 мм

229 x 162 мм

220 x 110 мм

225,4 x 98,4 мм

241,3 x 104,8 мм

190,5 x 98,4 мм

На основе

бумаги

плотностью

90 г/м

2

Наклейки

A4, Letter, B5

0,1 – 0,2 мм

Универсальный

лоток
Накопитель

лицевой

стороной вверх

ОНР-пленки
Глянцевая

бумага

A4, Letter

0,1 – 0,11 мм

Лоток 1 или

универсальный

лоток
Накопитель

лицевой

стороной вверх

ТИП

ФОРМАТ

ПЛОТНОСТЬ

ПОДАЧА/
ВЫХОД

C9600 Руководство пользователя> 30

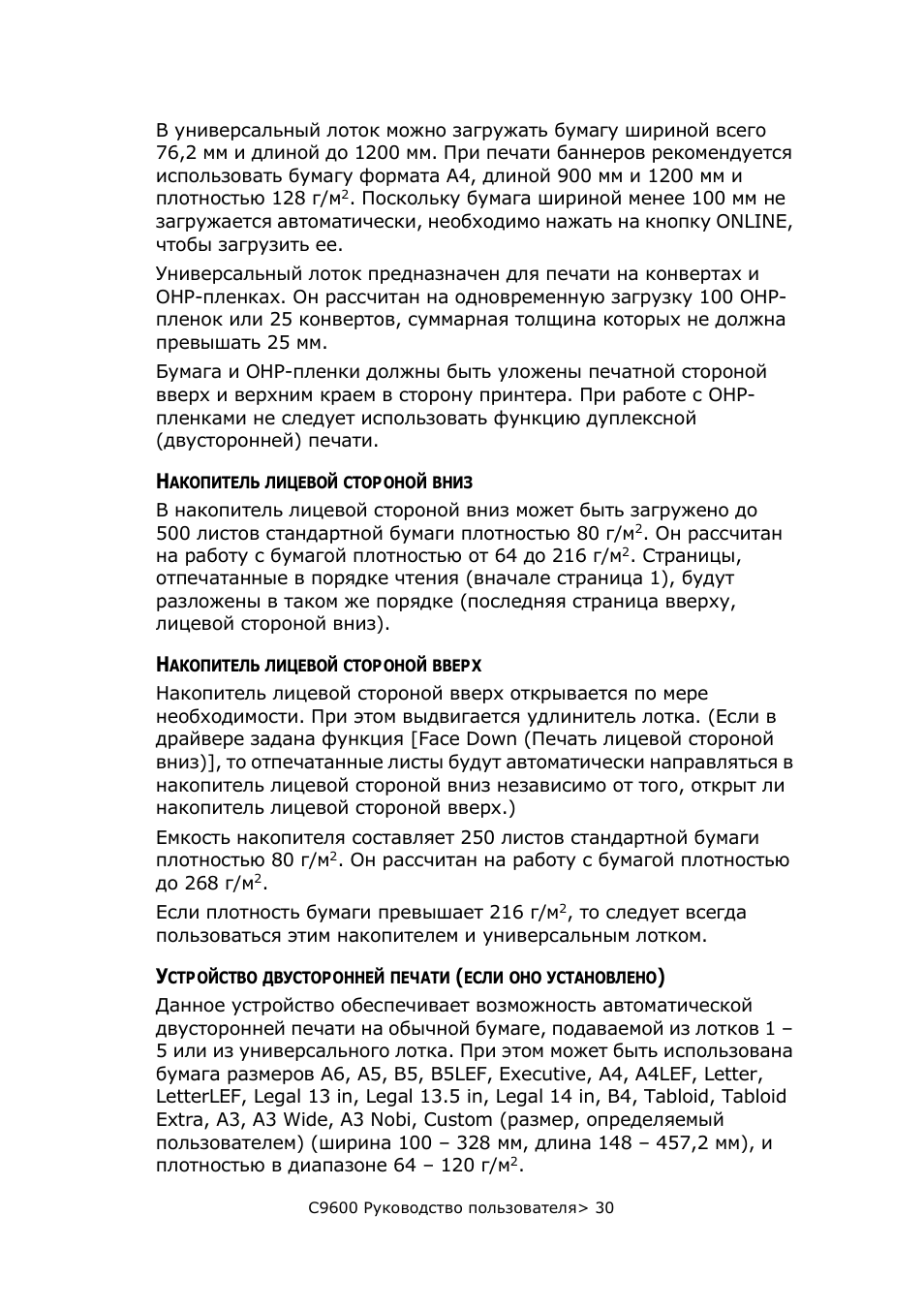

В универсальный лоток можно загружать бумагу шириной всего
76,2 мм и длиной до 1200 мм. При печати баннеров рекомендуется
использовать бумагу формата A4, длиной 900 мм и 1200 мм и
плотностью 128 г/м

2

. Поскольку бумага шириной менее 100 мм не

загружается автоматически, необходимо нажать на кнопку ONLINE,
чтобы загрузить ее.
Универсальный лоток предназначен для печати на конвертах и
ОНР-пленках. Он рассчитан на одновременную загрузку 100 ОНР-
пленок или 25 конвертов, суммарная толщина которых не должна
превышать 25 мм.
Бумага и ОНР-пленки должны быть уложены печатной стороной
вверх и верхним краем в сторону принтера. При работе с ОНР-
пленками не следует использовать функцию дуплексной
(двусторонней) печати.

Н

АКОПИТЕЛЬ

ЛИЦЕВОЙ

СТОРОНОЙ

ВНИЗ

В накопитель лицевой стороной вниз может быть загружено до
500 листов стандартной бумаги плотностью 80 г/м

2

. Он рассчитан

на работу с бумагой плотностью от 64 до 216 г/м

2

. Страницы,

отпечатанные в порядке чтения (вначале страница 1), будут
разложены в таком же порядке (последняя страница вверху,
лицевой стороной вниз).

Н

АКОПИТЕЛЬ

ЛИЦЕВОЙ

СТОРОНОЙ

ВВЕРХ

Накопитель лицевой стороной вверх открывается по мере
необходимости. При этом выдвигается удлинитель лотка. (Если в
драйвере задана функция [Face Down (Печать лицевой стороной
вниз)], то отпечатанные листы будут автоматически направляться в
накопитель лицевой стороной вниз независимо от того, открыт ли
накопитель лицевой стороной вверх.)
Емкость накопителя составляет 250 листов стандартной бумаги
плотностью 80 г/м

2

. Он рассчитан на работу с бумагой плотностью

до 268 г/м

2

.

Если плотность бумаги превышает 216 г/м

2

, то следует всегда

пользоваться этим накопителем и универсальным лотком.

У

СТРОЙСТВО

ДВУСТОРОННЕЙ

ПЕЧАТИ

(

ЕСЛИ

ОНО

УСТАНОВЛЕНО

)

Данное устройство обеспечивает возможность автоматической
двусторонней печати на обычной бумаге, подаваемой из лотков 1 –
5 или из универсального лотка. При этом может быть использована
бумага размеров A6, A5, B5, B5LEF, Executive, A4, A4LEF, Letter,
LetterLEF, Legal 13 in, Legal 13.5 in, Legal 14 in, B4, Tabloid, Tabloid
Extra, A3, A3 Wide, A3 Nobi, Custom (размер, определяемый
пользователем) (ширина 100 – 328 мм, длина 148 – 457,2 мм), и
плотностью в диапазоне 64 – 120 г/м

2

.
