Примеры работы с лотком и накопителем, Загрузка лотков 1 - 5

C9600 Руководство пользователя> 31

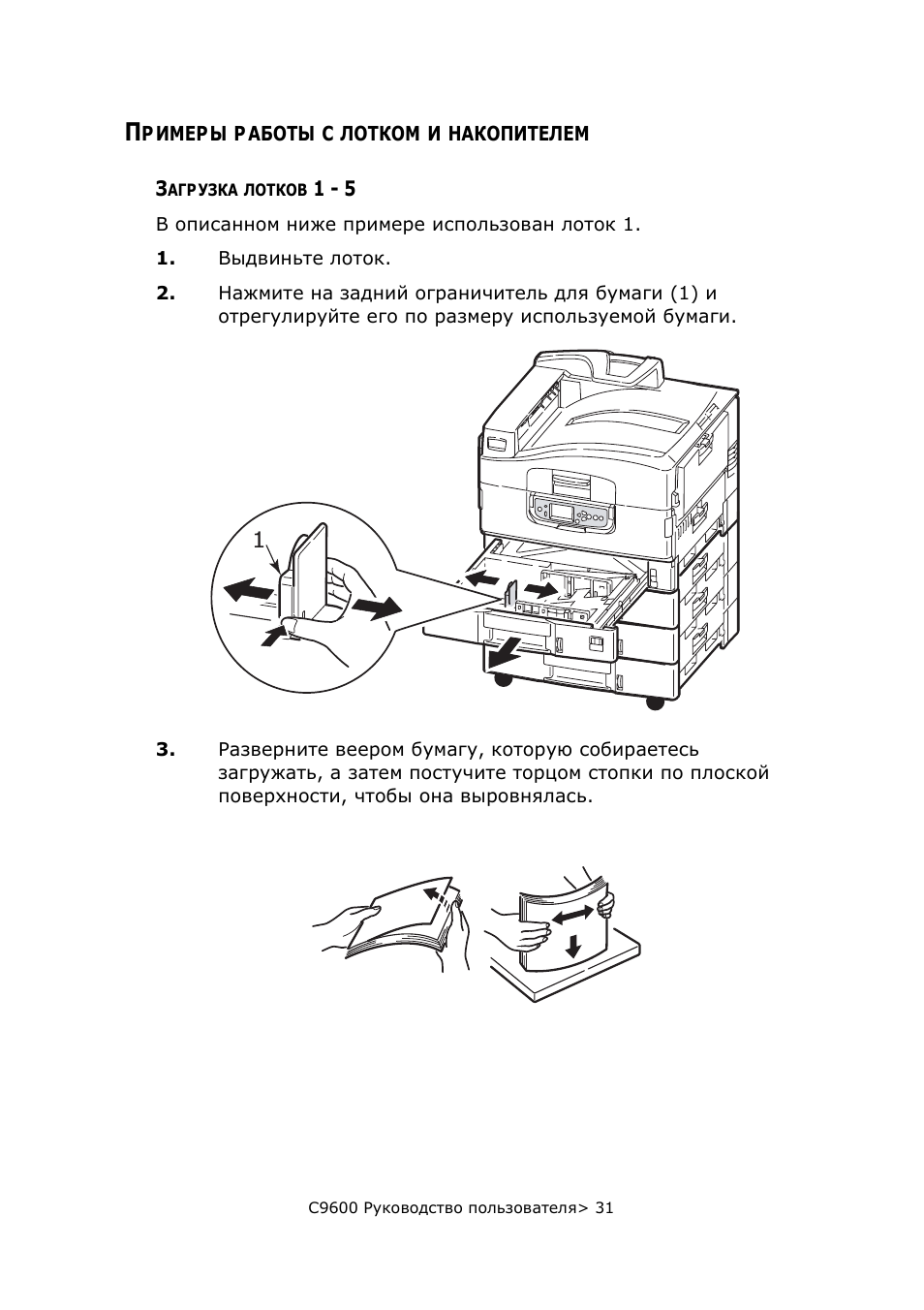

П

РИМЕРЫ

РАБОТЫ

С

ЛОТКОМ

И

НАКОПИТЕЛЕМ

З

АГРУЗКА

ЛОТКОВ

1 - 5

В описанном ниже примере использован лоток 1.

1.

Выдвиньте лоток.

2.

Нажмите на задний ограничитель для бумаги (1) и
отрегулируйте его по размеру используемой бумаги.

3.

Разверните веером бумагу, которую собираетесь
загружать, а затем постучите торцом стопки по плоской
поверхности, чтобы она выровнялась.

1

C9600 Руководство пользователя> 32

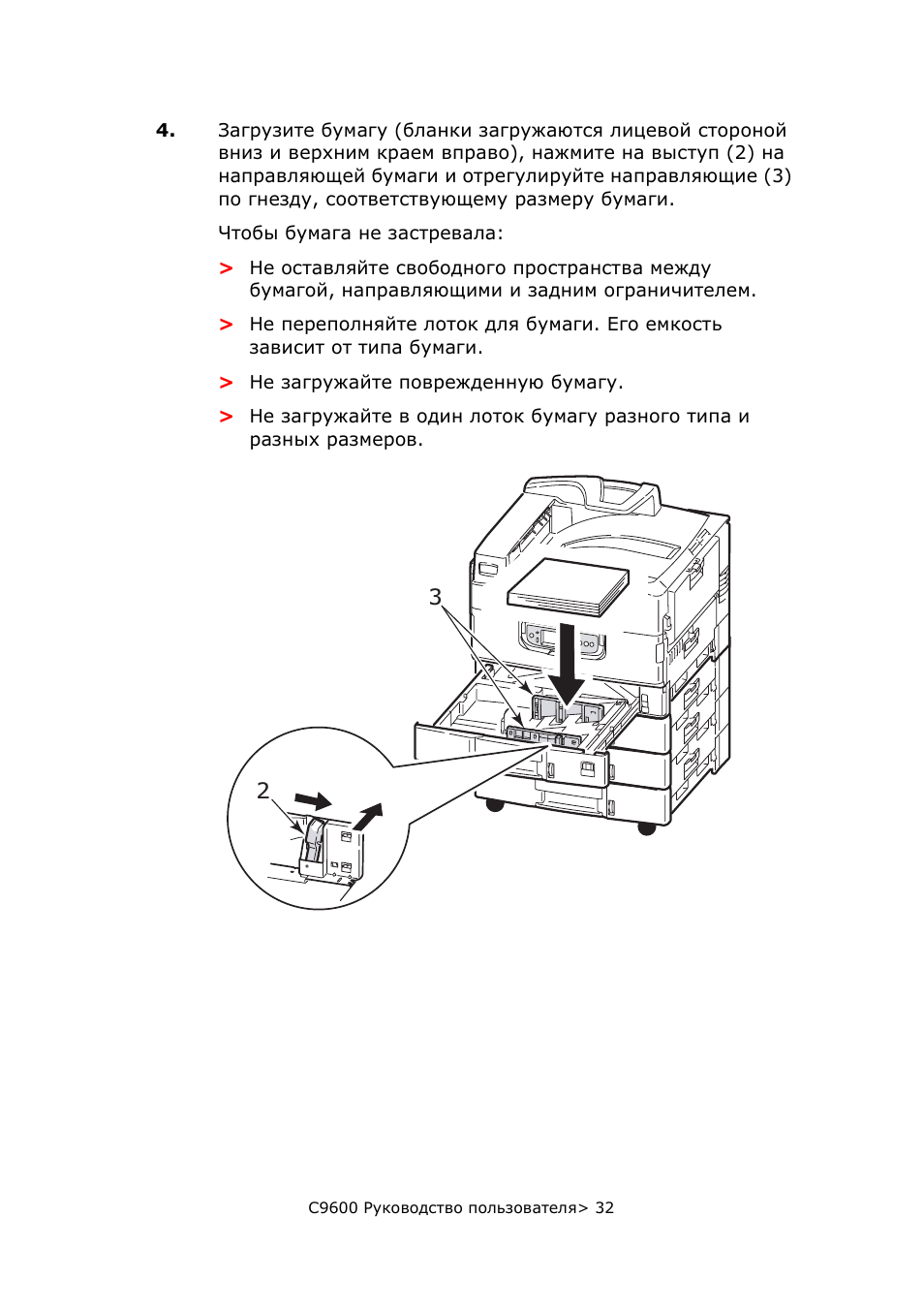

4.

Загрузите бумагу (бланки загружаются лицевой стороной
вниз и верхним краем вправо), нажмите на выступ (2) на
направляющей бумаги и отрегулируйте направляющие (3)
по гнезду, соответствующему размеру бумаги.

Чтобы бумага не застревала:

>

Не оставляйте свободного пространства между
бумагой, направляющими и задним ограничителем.

>

Не переполняйте лоток для бумаги. Его емкость
зависит от типа бумаги.

>

Не загружайте поврежденную бумагу.

>

Не загружайте в один лоток бумагу разного типа и
разных размеров.

2

3

C9600 Руководство пользователя> 33

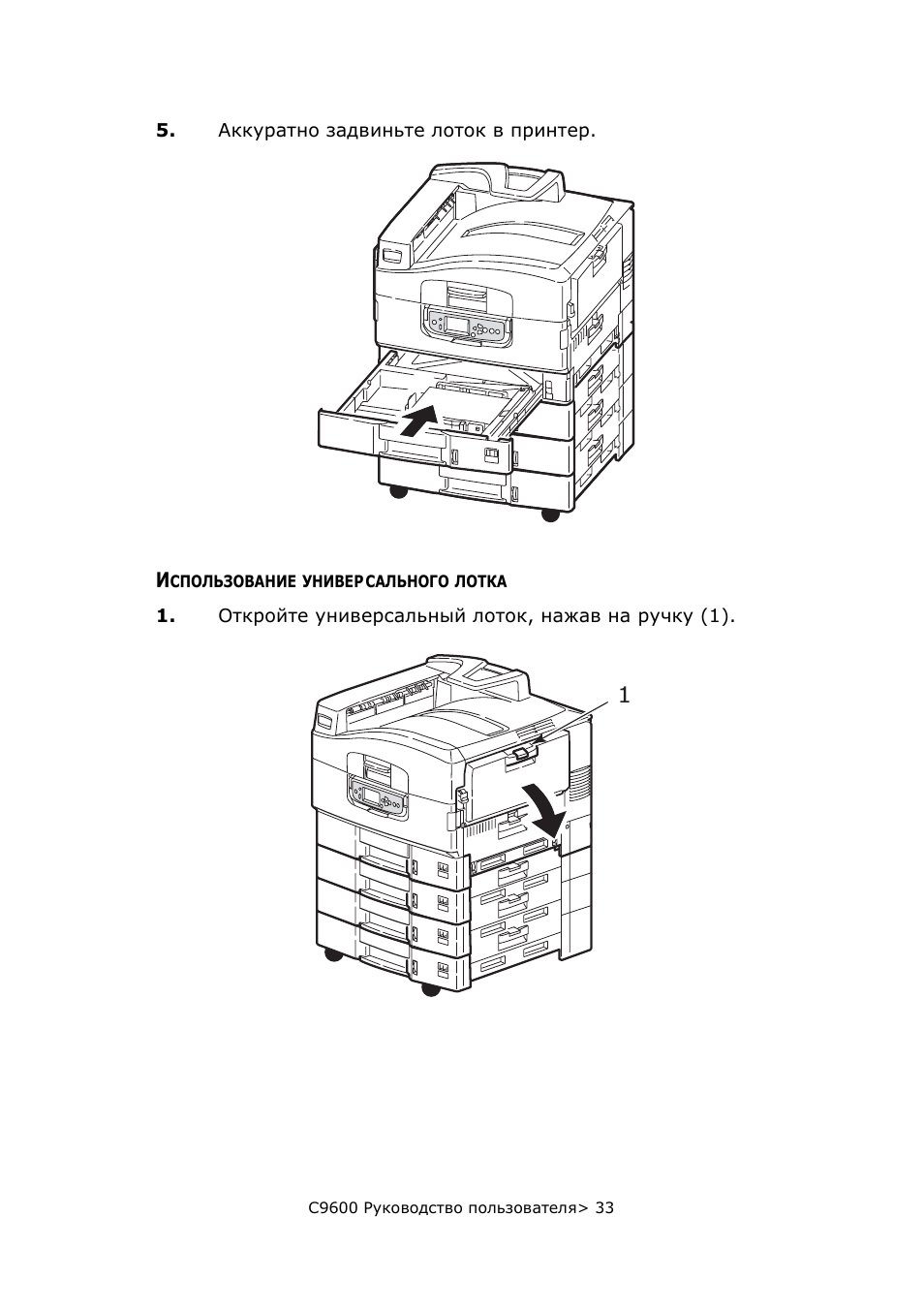

5.

Аккуратно задвиньте лоток в принтер.

И

СПОЛЬЗОВАНИЕ

УНИВЕРСАЛЬНОГО

ЛОТКА

1.

Откройте универсальный лоток, нажав на ручку (1).

1

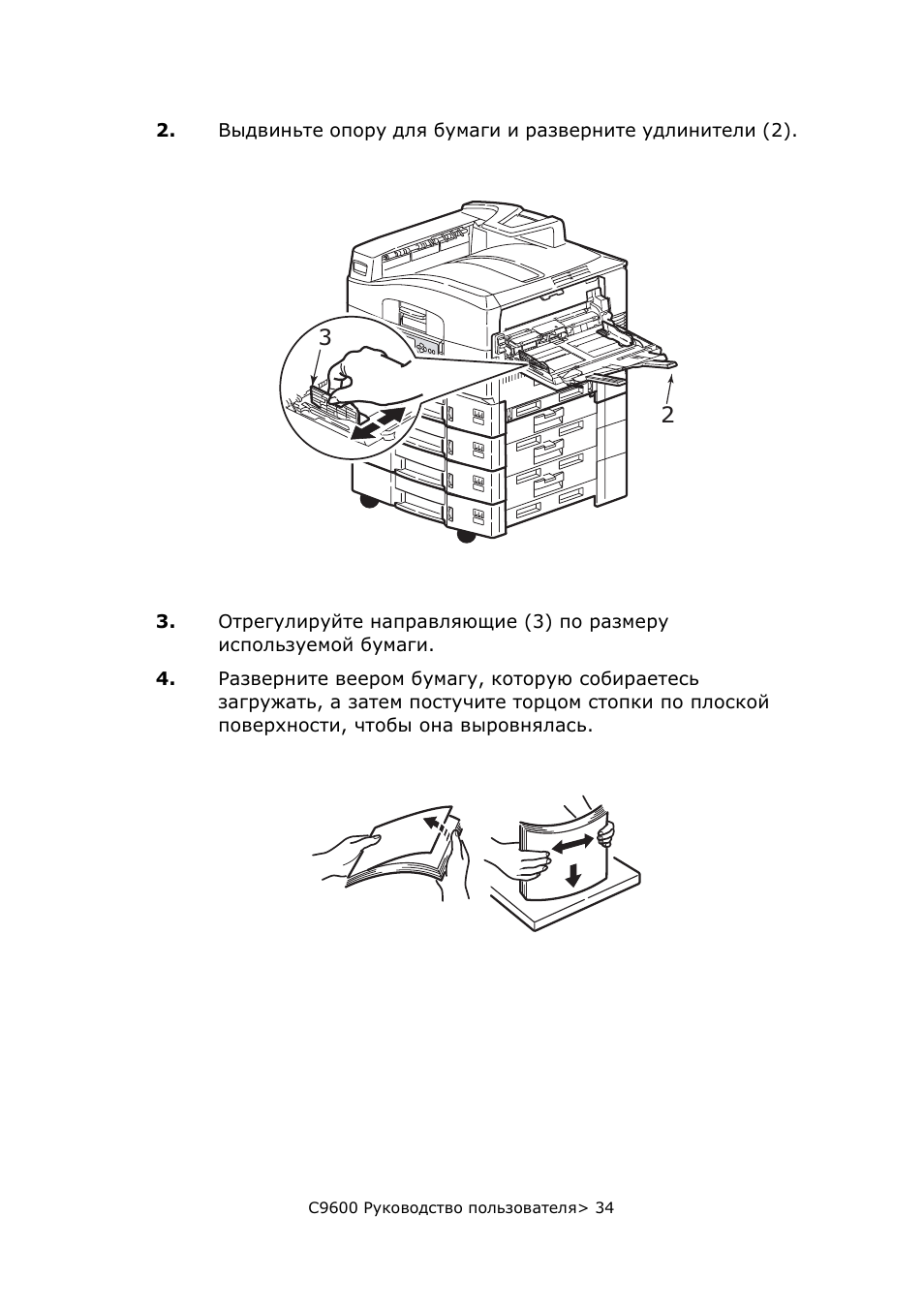

C9600 Руководство пользователя> 34

2.

Выдвиньте опору для бумаги и разверните удлинители (2).

3.

Отрегулируйте направляющие (3) по размеру
используемой бумаги.

4.

Разверните веером бумагу, которую собираетесь
загружать, а затем постучите торцом стопки по плоской
поверхности, чтобы она выровнялась.

2

3

C9600 Руководство пользователя> 35

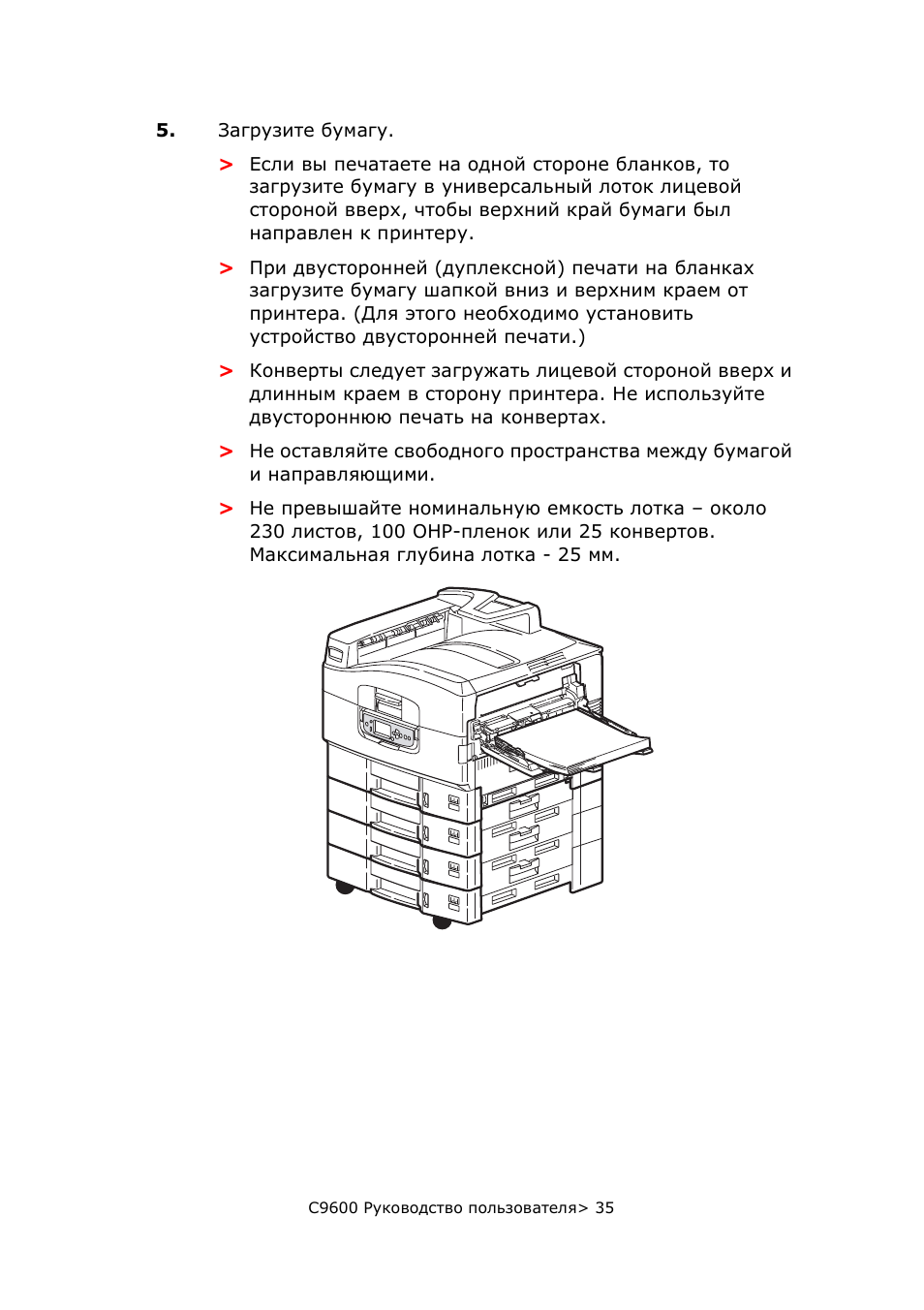

5.

Загрузите бумагу.

>

Если вы печатаете на одной стороне бланков, то
загрузите бумагу в универсальный лоток лицевой
стороной вверх, чтобы верхний край бумаги был
направлен к принтеру.

>

При двусторонней (дуплексной) печати на бланках
загрузите бумагу шапкой вниз и верхним краем от
принтера. (Для этого необходимо установить
устройство двусторонней печати.)

>

Конверты следует загружать лицевой стороной вверх и
длинным краем в сторону принтера. Не используйте
двустороннюю печать на конвертах.

>

Не оставляйте свободного пространства между бумагой
и направляющими.

>

Не превышайте номинальную емкость лотка – около
230 листов, 100 ОНР-пленок или 25 конвертов.
Максимальная глубина лотка - 25 мм.

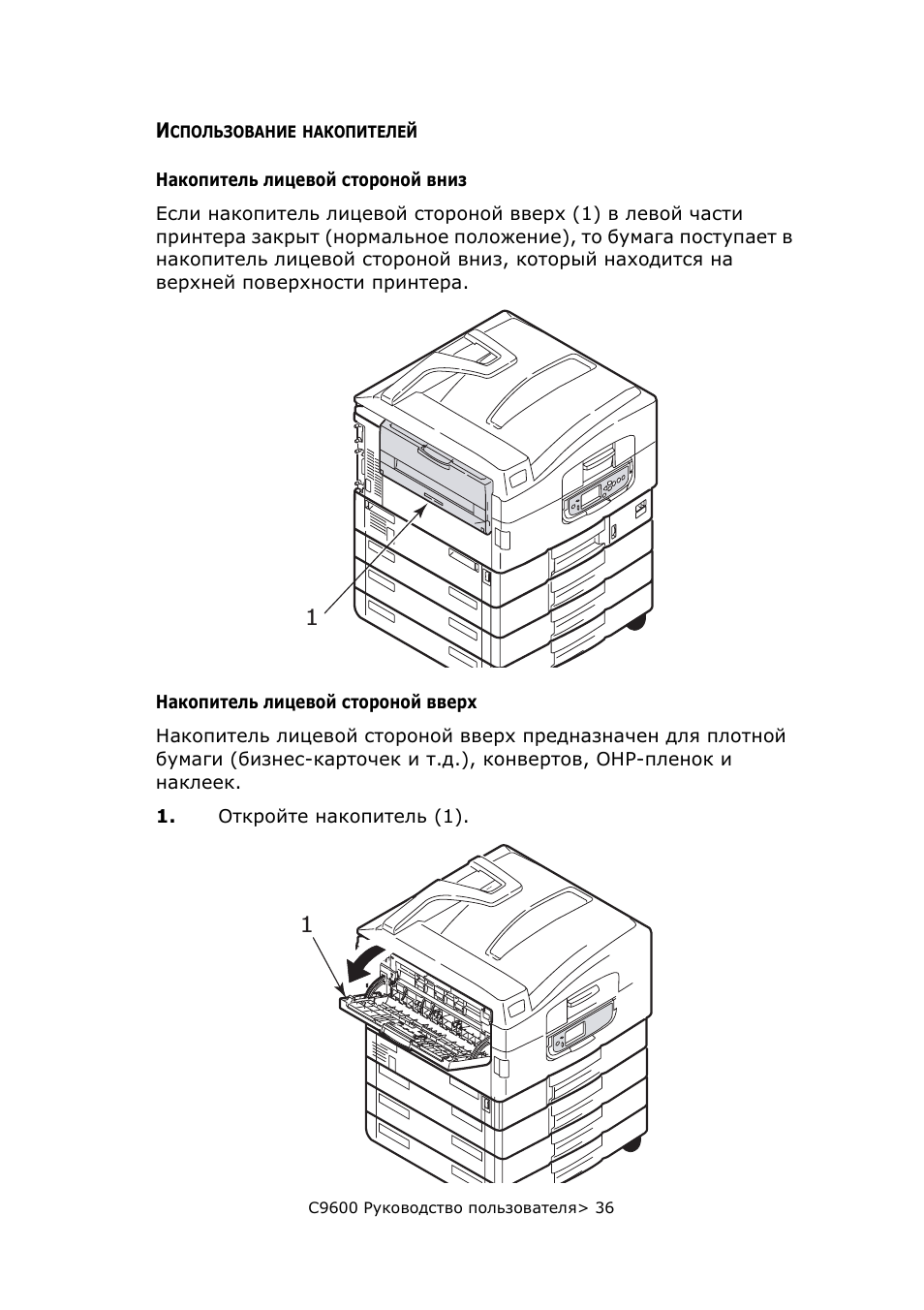

C9600 Руководство пользователя> 36

И

СПОЛЬЗОВАНИЕ

НАКОПИТЕЛЕЙ

Накопитель лицевой стороной вниз

Если накопитель лицевой стороной вверх (1) в левой части
принтера закрыт (нормальное положение), то бумага поступает в
накопитель лицевой стороной вниз, который находится на
верхней поверхности принтера.

Накопитель лицевой стороной вверх

Накопитель лицевой стороной вверх предназначен для плотной
бумаги (бизнес-карточек и т.д.), конвертов, ОНР-пленок и
наклеек.

1.

Откройте накопитель (1).

1

1

C9600 Руководство пользователя> 37

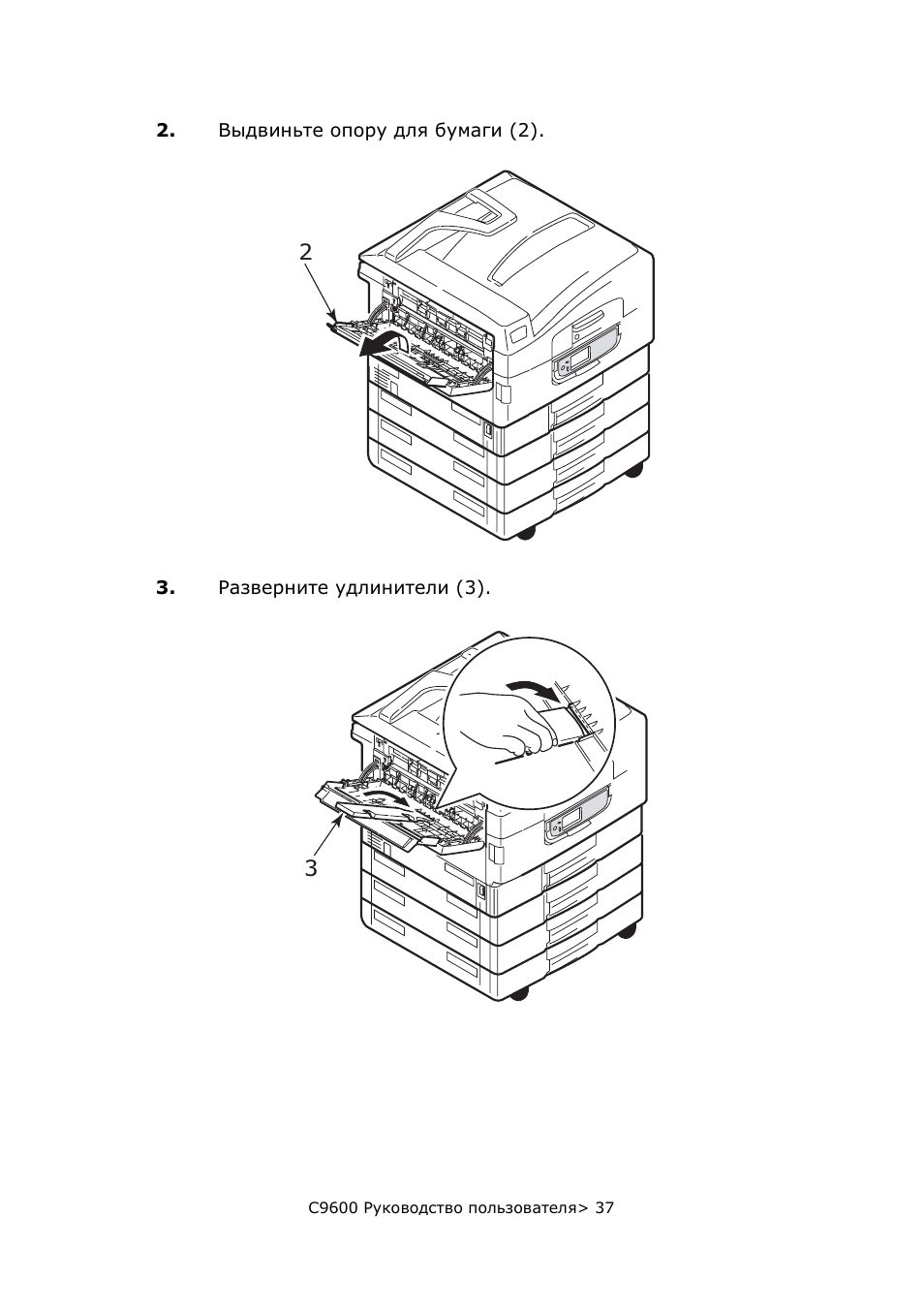

2.

Выдвиньте опору для бумаги (2).

3.

Разверните удлинители (3).

2

3

C9600 Руководство пользователя> 38

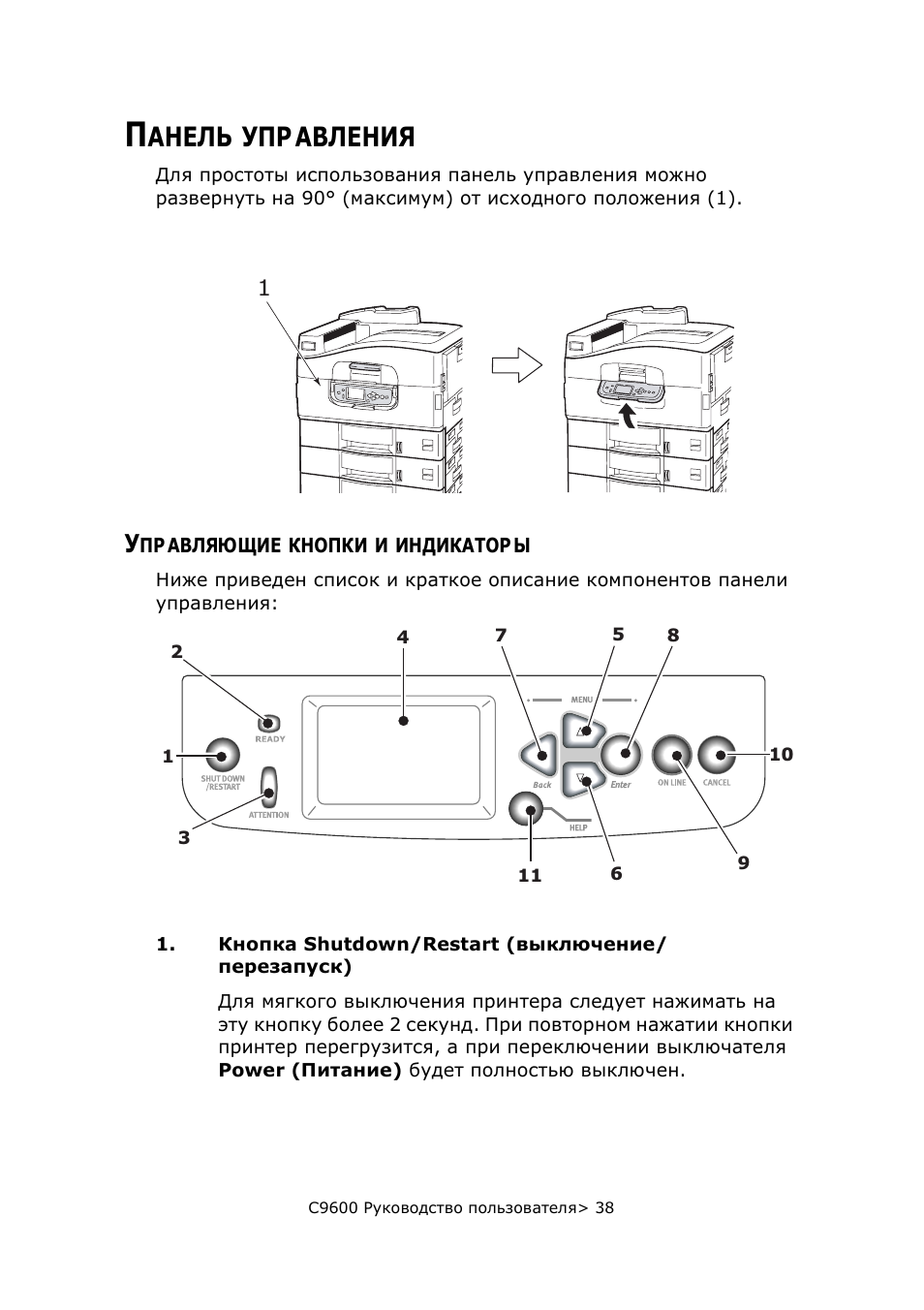

П

АНЕЛЬ

УПРАВЛЕНИЯ

Для простоты использования панель управления можно
развернуть на 90° (максимум) от исходного положения (1).

У

ПРАВЛЯЮЩИЕ

КНОПКИ

И

ИНДИКАТОРЫ

Ниже приведен список и краткое описание компонентов панели
управления:

1.

Кнопка Shutdown/Restart (выключение/
перезапуск)

Для мягкого выключения принтера следует нажимать на
эту кнопку более 2 секунд. При повторном нажатии кнопки
принтер перегрузится, а при переключении выключателя
Power (Питание) будет полностью выключен.

1

1

2

3

4

5

6

7

8

9

10

11

C9600 Руководство пользователя> 39

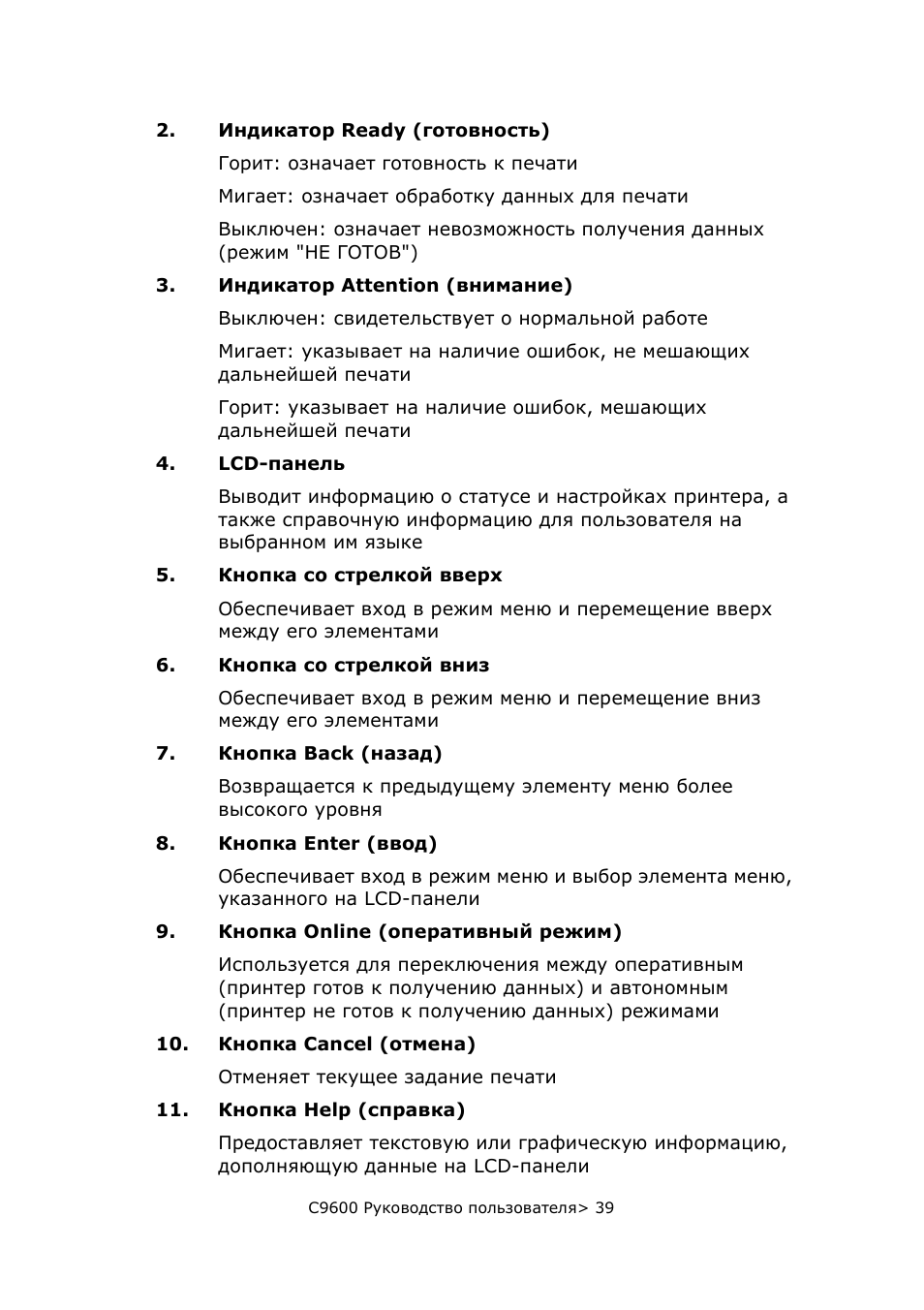

2.

Индикатор Ready (готовность)
Горит: означает готовность к печати
Мигает: означает обработку данных для печати
Выключен: означает невозможность получения данных
(режим "НЕ ГОТОВ")

3.

Индикатор Attention (внимание)
Выключен: свидетельствует о нормальной работе
Мигает: указывает на наличие ошибок, не мешающих
дальнейшей печати
Горит: указывает на наличие ошибок, мешающих
дальнейшей печати

4.

LCD-панель
Выводит информацию о статусе и настройках принтера, а
также справочную информацию для пользователя на
выбранном им языке

5.

Кнопка со стрелкой вверх
Обеспечивает вход в режим меню и перемещение вверх
между его элементами

6.

Кнопка со стрелкой вниз
Обеспечивает вход в режим меню и перемещение вниз
между его элементами

7.

Кнопка Back (назад)
Возвращается к предыдущему элементу меню более
высокого уровня

8.

Кнопка Enter (ввод)
Обеспечивает вход в режим меню и выбор элемента меню,
указанного на LCD-панели

9.

Кнопка Online (оперативный режим)
Используется для переключения между оперативным
(принтер готов к получению данных) и автономным
(принтер не готов к получению данных) режимами

10.

Кнопка Cancel (отмена)
Отменяет текущее задание печати

11.

Кнопка Help (справка)
Предоставляет текстовую или графическую информацию,
дополняющую данные на LCD-панели

C9600 Руководство пользователя> 40

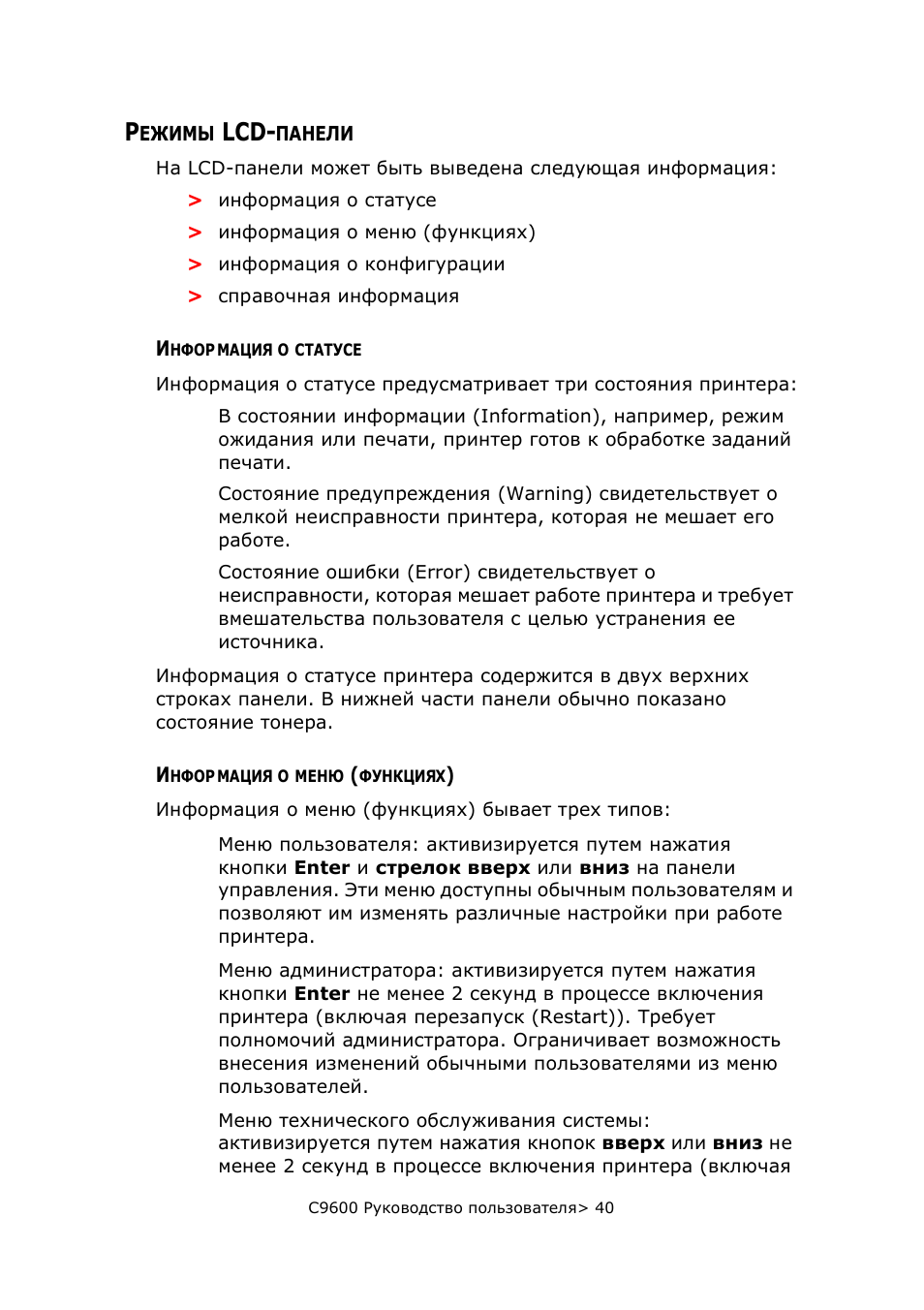

Р

ЕЖИМЫ

LCD-

ПАНЕЛИ

На LCD-панели может быть выведена следующая информация:

>

информация о статусе

>

информация о меню (функциях)

>

информация о конфигурации

>

справочная информация

И

НФОРМАЦИЯ

О

СТАТУСЕ

Информация о статусе предусматривает три состояния принтера:

В состоянии информации (Information), например, режим
ожидания или печати, принтер готов к обработке заданий
печати.
Состояние предупреждения (Warning) свидетельствует о
мелкой неисправности принтера, которая не мешает его
работе.
Состояние ошибки (Error) свидетельствует о
неисправности, которая мешает работе принтера и требует
вмешательства пользователя с целью устранения ее
источника.

Информация о статусе принтера содержится в двух верхних
строках панели. В нижней части панели обычно показано
состояние тонера.

И

НФОРМАЦИЯ

О

МЕНЮ

(

ФУНКЦИЯХ

)

Информация о меню (функциях) бывает трех типов:

Меню пользователя: активизируется путем нажатия
кнопки Enter и стрелок вверх или вниз на панели
управления. Эти меню доступны обычным пользователям и
позволяют им изменять различные настройки при работе
принтера.

Меню администратора: активизируется путем нажатия
кнопки Enter не менее 2 секунд в процессе включения
принтера (включая перезапуск (Restart)). Требует
полномочий администратора. Ограничивает возможность
внесения изменений обычными пользователями из меню
пользователей.

Меню технического обслуживания системы:
активизируется путем нажатия кнопок вверх или вниз не
менее 2 секунд в процессе включения принтера (включая
