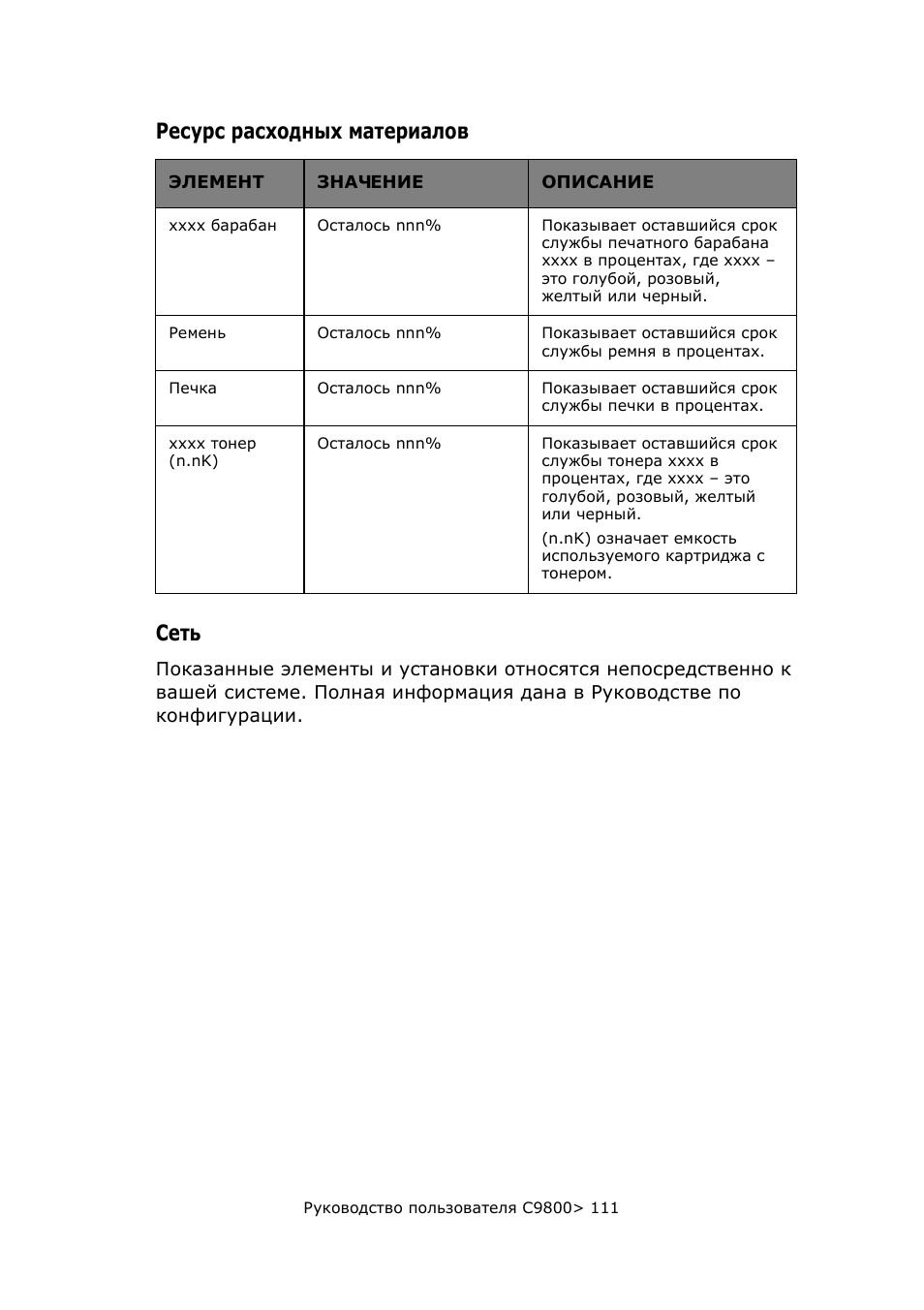

Руководство пользователя C9800> 111

Ресурс расходных материалов

Сеть

Показанные элементы и установки относятся непосредственно к
вашей системе. Полная информация дана в Руководстве по
конфигурации.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

xxxx барабан

Осталось nnn%

Показывает оставшийся срок

службы печатного барабана

xxxx в процентах, где xxxx –

это голубой, розовый,

желтый или черный.

Ремень

Осталось nnn%

Показывает оставшийся срок

службы ремня в процентах.

Печка

Осталось nnn%

Показывает оставшийся срок

службы печки в процентах.

xxxx тонер

(n.nK)

Осталось nnn%

Показывает оставшийся срок

службы тонера xxxx в

процентах, где xxxx – это

голубой, розовый, желтый

или черный.
(n.nK) означает емкость

используемого картриджа с

тонером.

Руководство пользователя C9800> 112

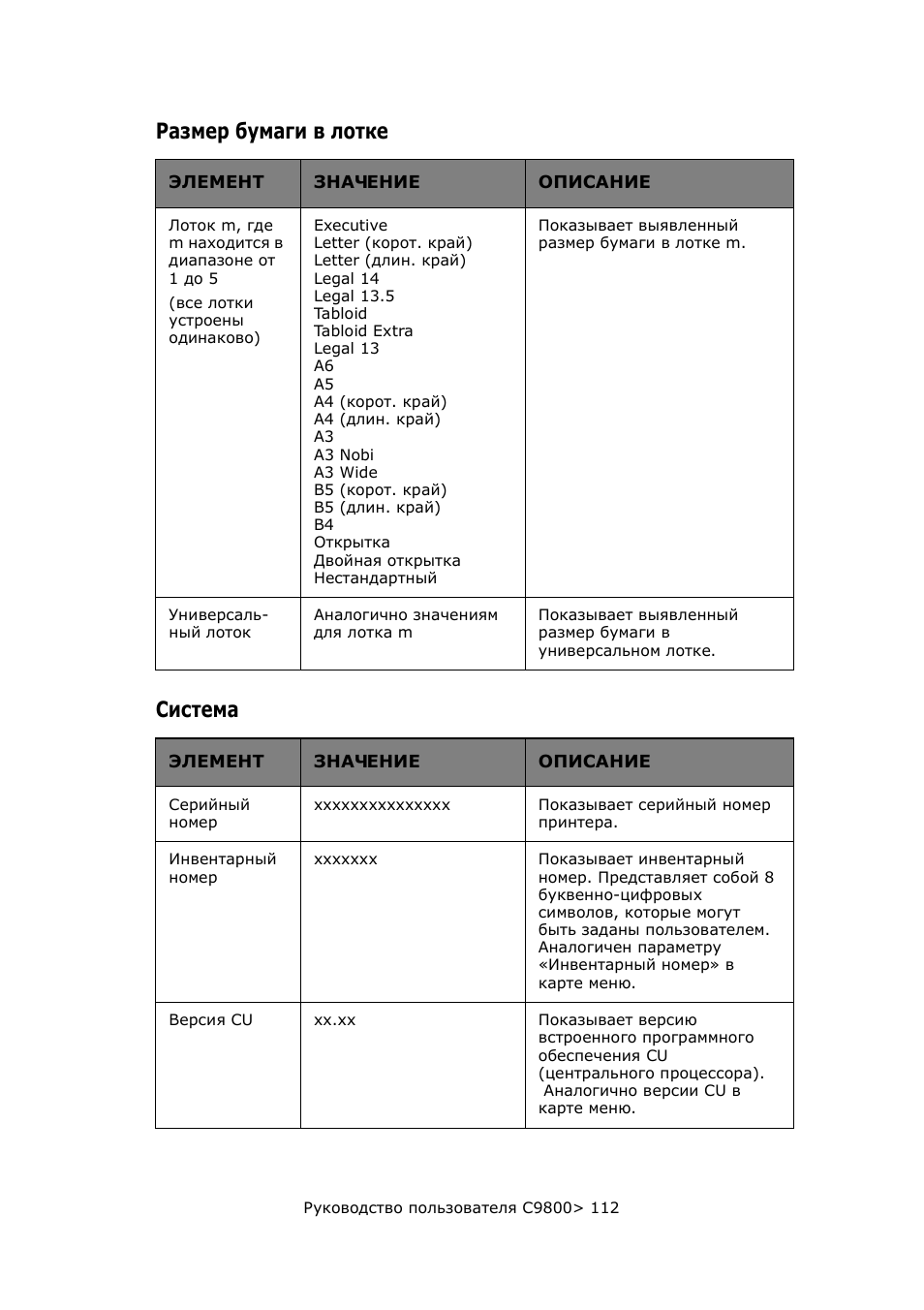

Размер бумаги в лотке

Система

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Лоток m, где

m находится в

диапазоне от

1 до 5
(все лотки

устроены

одинаково)

Executive

Letter (корот. край)

Letter (длин. край)

Legal 14

Legal 13.5

Tabloid

Tabloid Extra

Legal 13

A6

A5

A4 (корот. край)

A4 (длин. край)

A3

A3 Nobi

A3 Wide

B5 (корот. край)

B5 (длин. край)

B4

Открытка

Двойная открытка

Нестандартный

Показывает выявленный

размер бумаги в лотке m.

Универсаль-

ный лоток

Аналогично значениям

для лотка m

Показывает выявленный

размер бумаги в

универсальном лотке.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Серийный

номер

xxxxxxxxxxxxxxx

Показывает серийный номер

принтера.

Инвентарный

номер

xxxxxxx

Показывает инвентарный

номер. Представляет собой 8

буквенно-цифровых

символов, которые могут

быть заданы пользователем.

Аналогичен параметру

«Инвентарный номер» в

карте меню.

Версия CU

xx.xx

Показывает версию

встроенного программного

обеспечения CU

(центрального процессора).

Аналогично версии CU в

карте меню.

Руководство пользователя C9800> 113

Пример конфигурации – количество отпечатанных

монохромных страниц

Для показа общего числа отпечатанных монохромных страниц
(не забывайте, что лист, отпечатанный с двух сторон, считается
как две страницы):
1.

Убедитесь в том, что сообщение на LCD-панели указывает
на готовность принтера к печати.

2.

Войдите в режим меню при помощи кнопок со стрелками
вверх или вниз, нажимайте их до тех пор, пока не будет
выделен режим «Меню конфигурации».

3.

Для выбора этого меню нажмите Enter.

4.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка Print Page Count
(Счетчик отпечатанных страниц).

5.

Для выбора этого элемента нажмите Enter.

6.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка «Ч/б страница».

7.

Нажмите кнопку Enter, и на панели появится количество
черно-белых страниц.

8.

Для выхода из режима меню и возвращения принтера в
режим готовности нажмите Online.

Версия PU

xx.xx.xx

Показывает версию

встроенного программного

обеспечения PU

(печатающего устройства).

Аналогично версии PU в

карте меню.

Объем памяти

xx MB

Показывает общий объем

памяти встроенной

оперативной памяти (RAM) в

принтере.

Аналогичен параметру

«Объем памяти» в карте

меню.

Жесткий диск

xx.xx GB [Fxx]

Показывает размер жесткого

диска и версию файловой

системы.

Аналогичен параметру

«Жесткий диск» в карте

меню.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Руководство пользователя C9800> 114

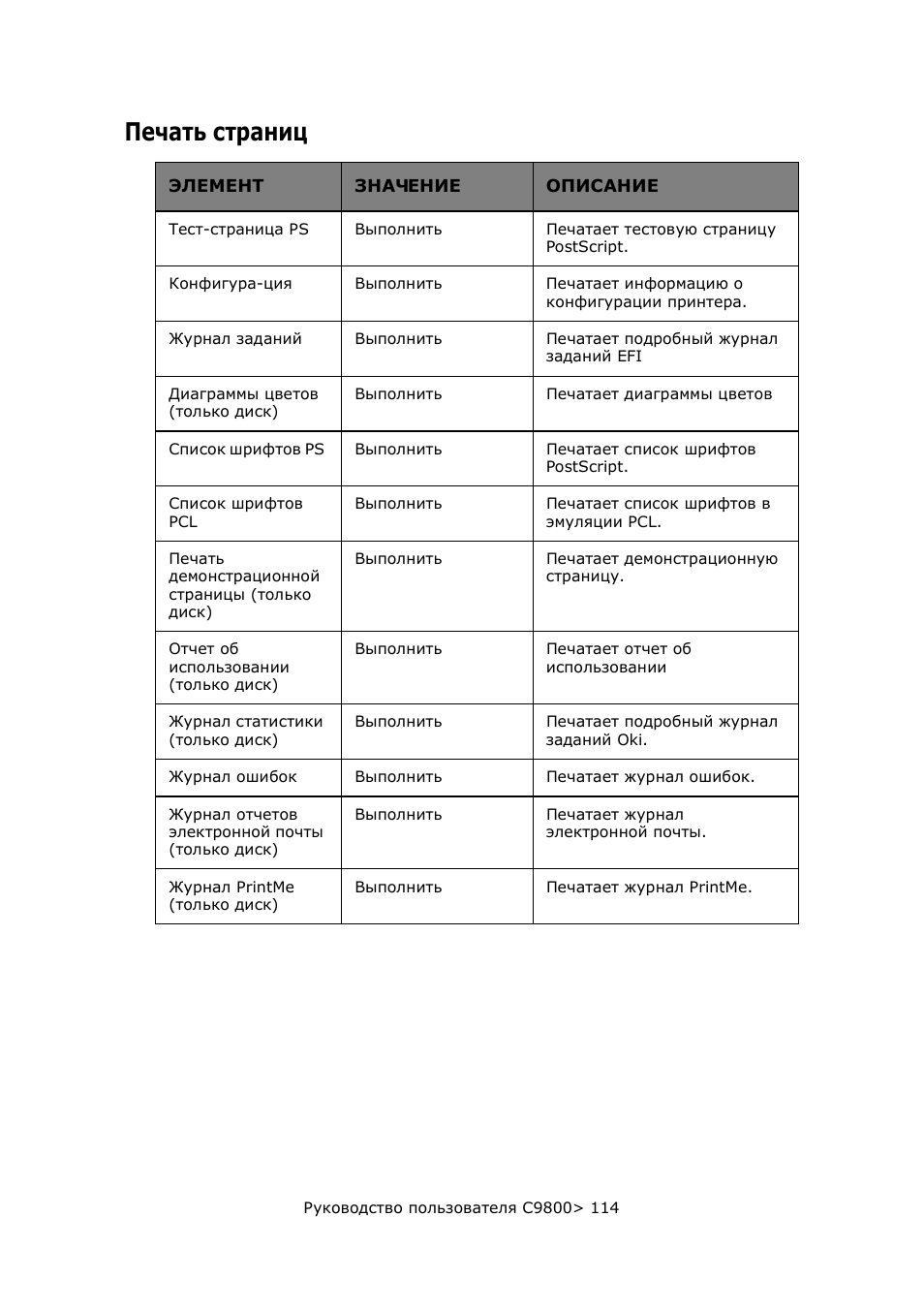

Печать страниц

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Тест-страница PS

Выполнить

Печатает тестовую страницу

PostScript.

Конфигура-ция

Выполнить

Печатает информацию о

конфигурации принтера.

Журнал заданий

Выполнить

Печатает подробный журнал

заданий EFI

Диаграммы цветов

(только диск)

Выполнить

Печатает диаграммы цветов

Список шрифтов PS

Выполнить

Печатает список шрифтов

PostScript.

Список шрифтов

PCL

Выполнить

Печатает список шрифтов в

эмуляции PCL.

Печать

демонстрационной

страницы (только

диск)

Выполнить

Печатает демонстрационную

страницу.

Отчет об

использовании

(только диск)

Выполнить

Печатает отчет об

использовании

Журнал статистики

(только диск)

Выполнить

Печатает подробный журнал

заданий Oki.

Журнал ошибок

Выполнить

Печатает журнал ошибок.

Журнал отчетов

электронной почты

(только диск)

Выполнить

Печатает журнал

электронной почты.

Журнал PrintMe

(только диск)

Выполнить

Печатает журнал PrintMe.

Руководство пользователя C9800> 115

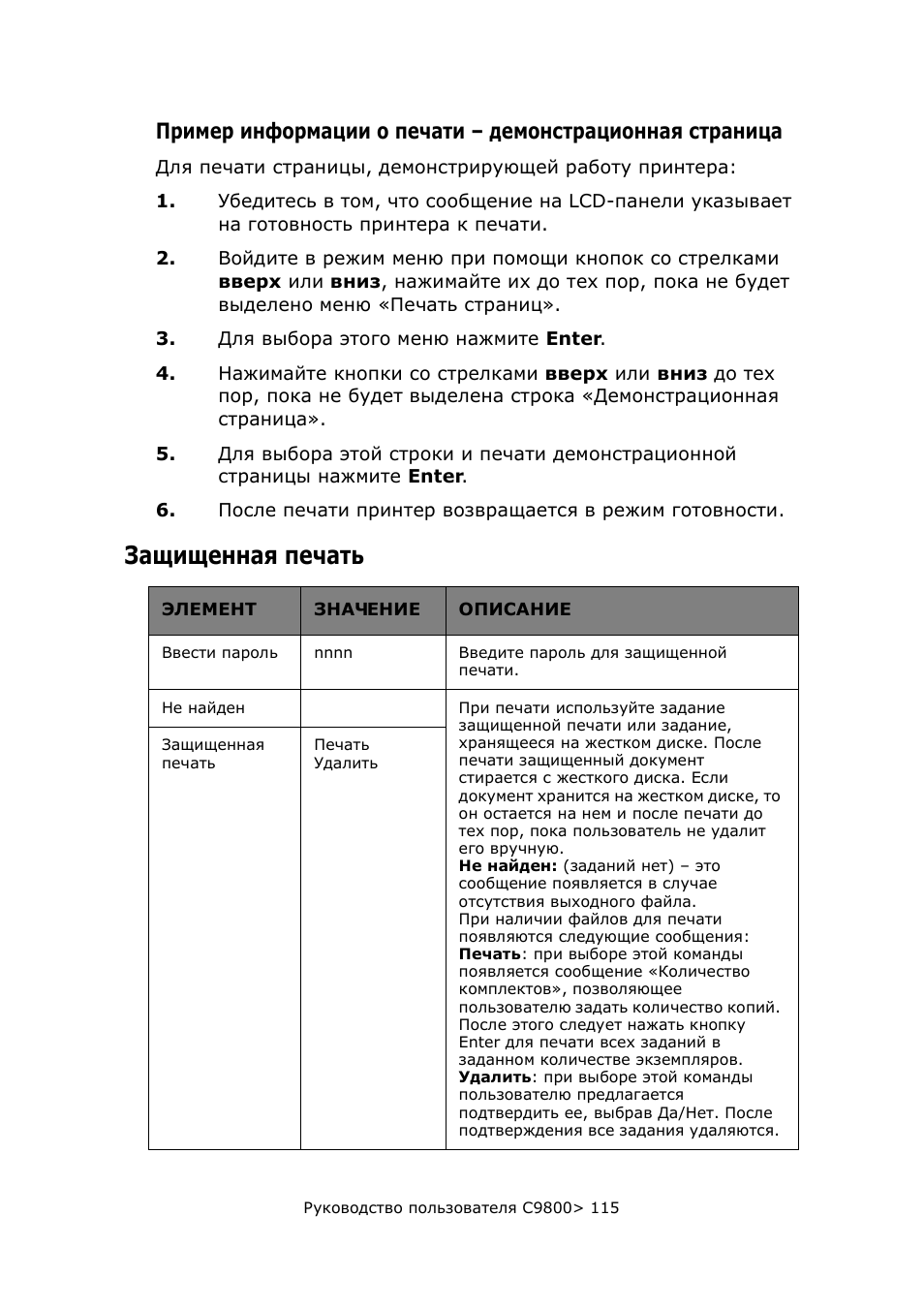

Пример информации о печати – демонстрационная страница

Для печати страницы, демонстрирующей работу принтера:

1.

Убедитесь в том, что сообщение на LCD-панели указывает
на готовность принтера к печати.

2.

Войдите в режим меню при помощи кнопок со стрелками
вверх или вниз, нажимайте их до тех пор, пока не будет
выделено меню «Печать страниц».

3.

Для выбора этого меню нажмите Enter.

4.

Нажимайте кнопки со стрелками вверх или вниз до тех
пор, пока не будет выделена строка «Демонстрационная
страница».

5.

Для выбора этой строки и печати демонстрационной
страницы нажмите Enter.

6.

После печати принтер возвращается в режим готовности.

Защищенная печать

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Ввести пароль

nnnn

Введите пароль для защищенной

печати.

Не найден

При печати используйте задание

защищенной печати или задание,

хранящееся на жестком диске. После

печати защищенный документ

стирается с жесткого диска. Если

документ хранится на жестком диске, то

он остается на нем и после печати до

тех пор, пока пользователь не удалит

его вручную.

Не найден: (заданий нет) – это

сообщение появляется в случае

отсутствия выходного файла.

При наличии файлов для печати

появляются следующие сообщения:

Печать: при выборе этой команды

появляется сообщение «Количество

комплектов», позволяющее

пользователю задать количество копий.

После этого следует нажать кнопку

Enter для печати всех заданий в

заданном количестве экземпляров.

Удалить: при выборе этой команды

пользователю предлагается

подтвердить ее, выбрав Да/Нет. После

подтверждения все задания удаляются.

Защищенная

печать

Печать

Удалить

Руководство пользователя C9800> 116

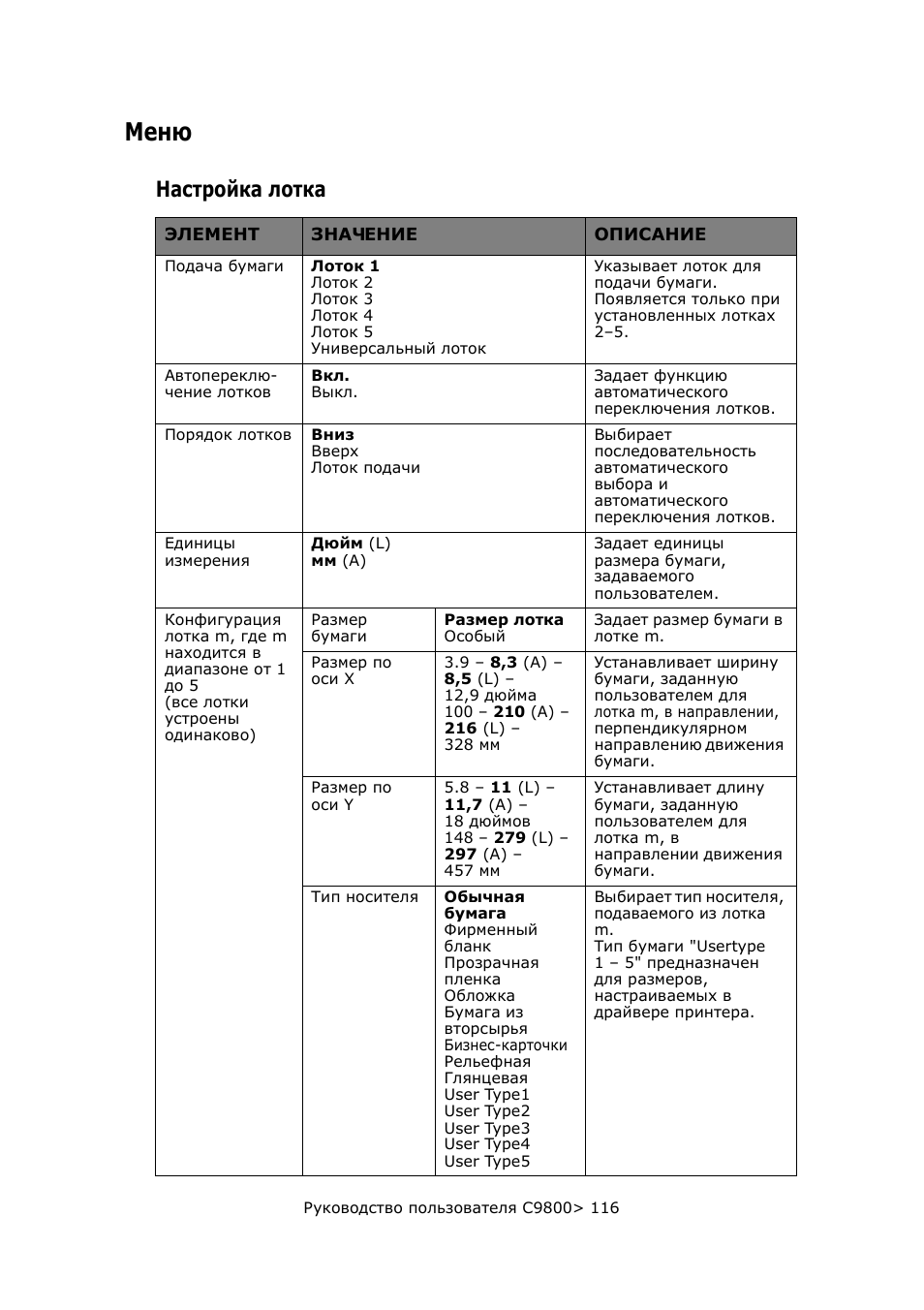

Меню

Настройка лотка

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Подача бумаги

Лоток 1

Лоток 2

Лоток 3

Лоток 4

Лоток 5

Универсальный лоток

Указывает лоток для

подачи бумаги.

Появляется только при

установленных лотках

2–5.

Автопереклю-

чение лотков

Вкл.

Выкл.

Задает функцию

автоматического

переключения лотков.

Порядок лотков

Вниз

Вверх

Лоток подачи

Выбирает

последовательность

автоматического

выбора и

автоматического

переключения лотков.

Единицы

измерения

Дюйм (L)

мм (A)

Задает единицы

размера бумаги,

задаваемого

пользователем.

Конфигурация

лотка m, где m

находится в

диапазоне от 1

до 5

(все лотки

устроены

одинаково)

Размер

бумаги

Размер лотка

Особый

Задает размер бумаги в

лотке m.

Размер по

оси Х

3.9 – 8,3 (A) –

8,5 (L) –

12,9 дюйма

100 – 210 (A) –

216 (L) –

328 мм

Устанавливает ширину

бумаги, заданную

пользователем для

лотка m, в направлении,

перпендикулярном

направлению движения

бумаги.

Размер по

оси Y

5.8 – 11 (L) –

11,7 (A) –

18 дюймов

148 – 279 (L) –

297 (A) –

457 мм

Устанавливает длину

бумаги, заданную

пользователем для

лотка m, в

направлении движения

бумаги.

Тип носителя

Обычная

бумага

Фирменный

бланк

Прозрачная

пленка

Обложка

Бумага из

вторсырья

Бизнес-карточки

Рельефная

Глянцевая

User Type1

User Type2

User Type3

User Type4

User Type5

Выбирает тип носителя,

подаваемого из лотка

m.

Тип бумаги "Usertype

1 – 5" предназначен

для размеров,

настраиваемых в

драйвере принтера.

Руководство пользователя C9800> 117

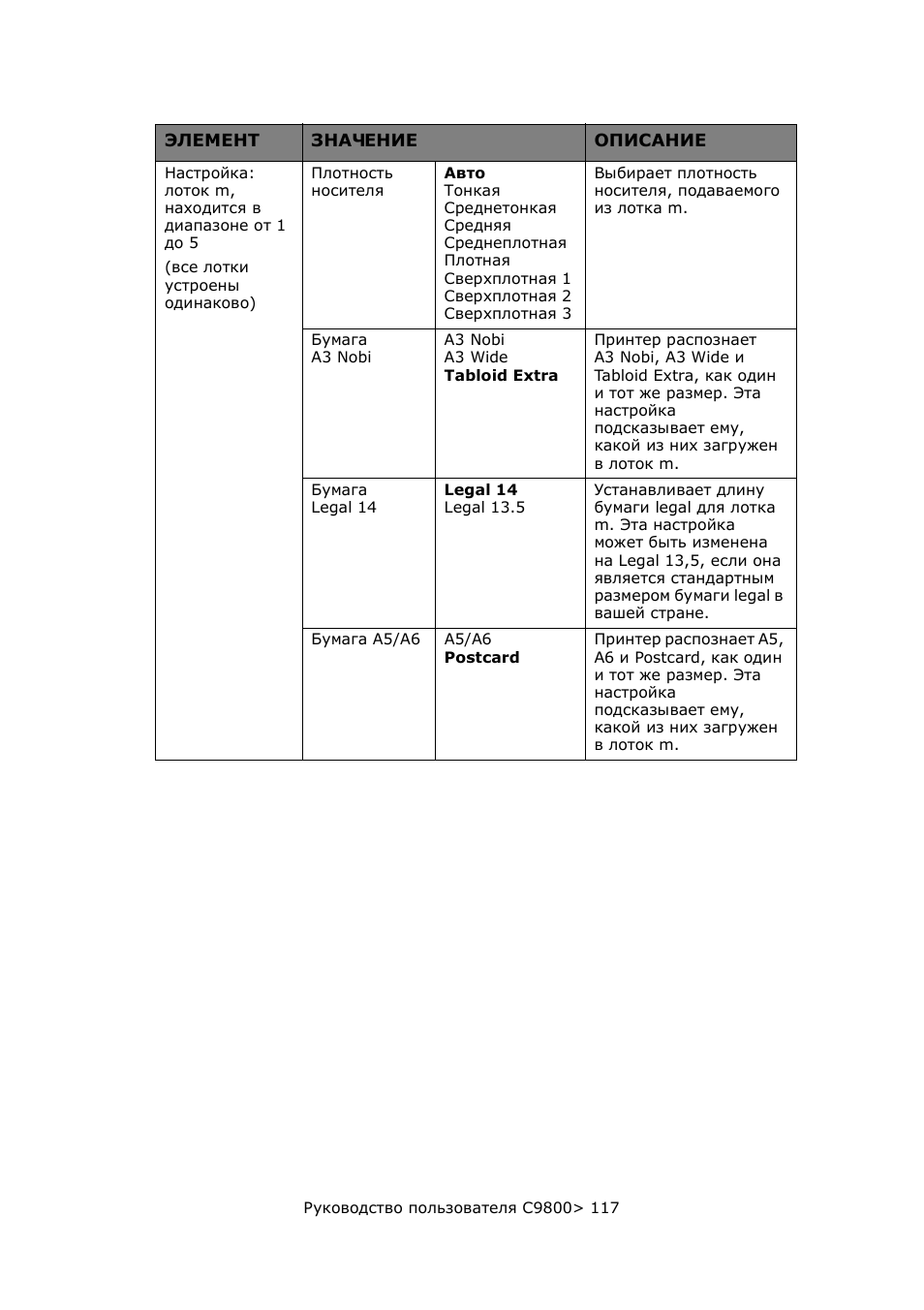

Настройка:

лоток m,

находится в

диапазоне от 1

до 5
(все лотки

устроены

одинаково)

Плотность

носителя

Авто

Тонкая

Среднетонкая

Средняя

Среднеплотная

Плотная

Сверхплотная 1

Сверхплотная 2

Сверхплотная 3

Выбирает плотность

носителя, подаваемого

из лотка m.

Бумага

A3 Nobi

A3 Nobi

A3 Wide

Tabloid Extra

Принтер распознает

A3 Nobi, A3 Wide и

Tabloid Extra, как один

и тот же размер. Эта

настройка

подсказывает ему,

какой из них загружен

в лоток m.

Бумага

Legal 14

Legal 14

Legal 13.5

Устанавливает длину

бумаги legal для лотка

m. Эта настройка

может быть изменена

на Legal 13,5, если она

является стандартным

размером бумаги legal в

вашей стране.

Бумага A5/A6 A5/A6

Postcard

Принтер распознает A5,

A6 и Postcard, как один

и тот же размер. Эта

настройка

подсказывает ему,

какой из них загружен

в лоток m.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Руководство пользователя C9800> 118

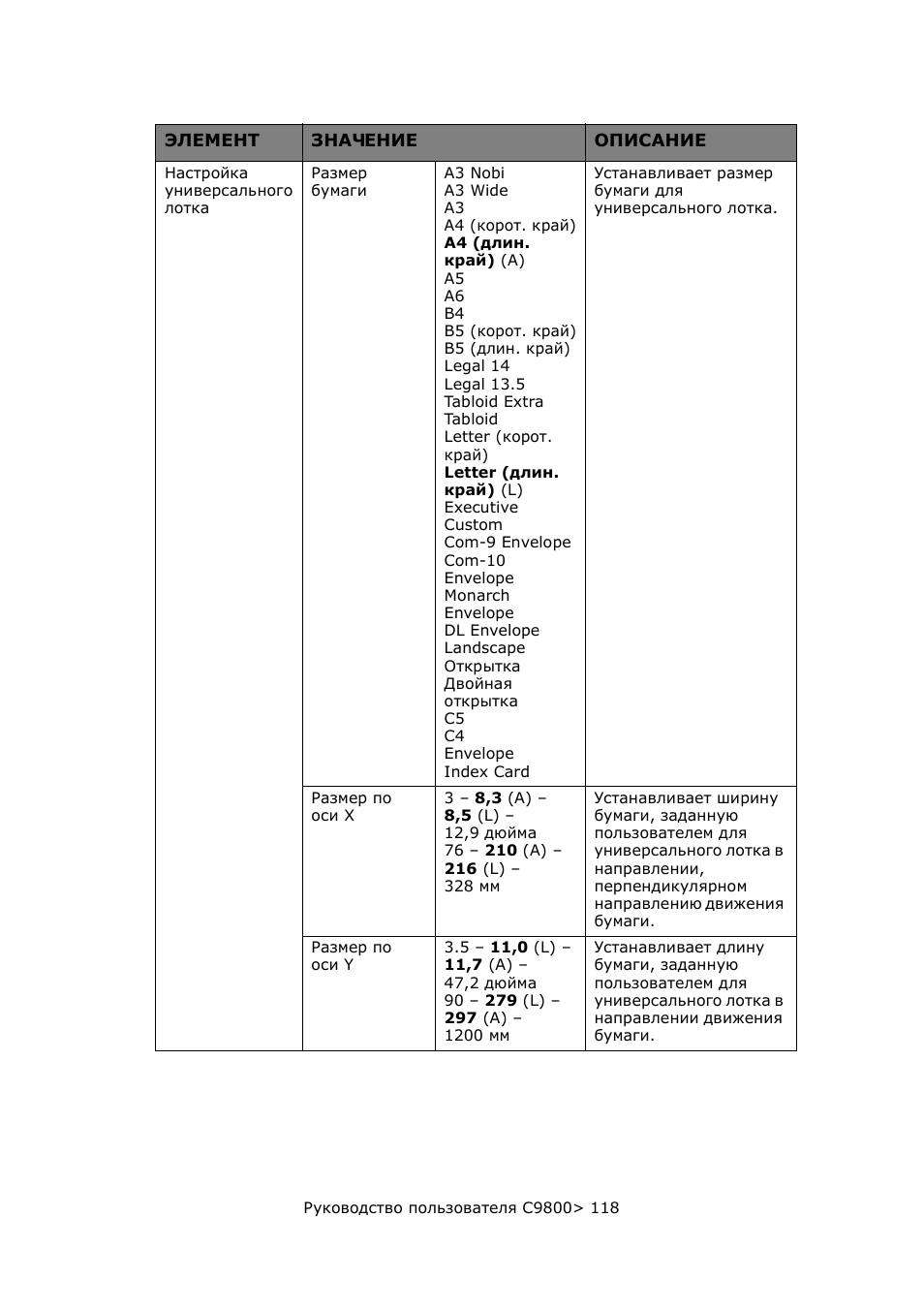

Настройка

универсального

лотка

Размер

бумаги

A3 Nobi

A3 Wide

A3

A4 (корот. край)

A4 (длин.

край) (A)

A5

A6

B4

B5 (корот. край)

B5 (длин. край)

Legal 14

Legal 13.5

Tabloid Extra

Tabloid

Letter (корот.

край)

Letter (длин.

край) (L)

Executive

Custom

Com-9 Envelope

Com-10

Envelope

Monarch

Envelope

DL Envelope

Landscape

Открытка

Двойная

открытка

C5

C4

Envelope

Index Card

Устанавливает размер

бумаги для

универсального лотка.

Размер по

оси Х

3 – 8,3 (A) –

8,5 (L) –

12,9 дюйма

76 – 210 (A) –

216 (L) –

328 мм

Устанавливает ширину

бумаги, заданную

пользователем для

универсального лотка в

направлении,

перпендикулярном

направлению движения

бумаги.

Размер по

оси Y

3.5 – 11,0 (L) –

11,7 (A) –

47,2 дюйма

90 – 279 (L) –

297 (A) –

1200 мм

Устанавливает длину

бумаги, заданную

пользователем для

универсального лотка в

направлении движения

бумаги.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Руководство пользователя C9800> 119

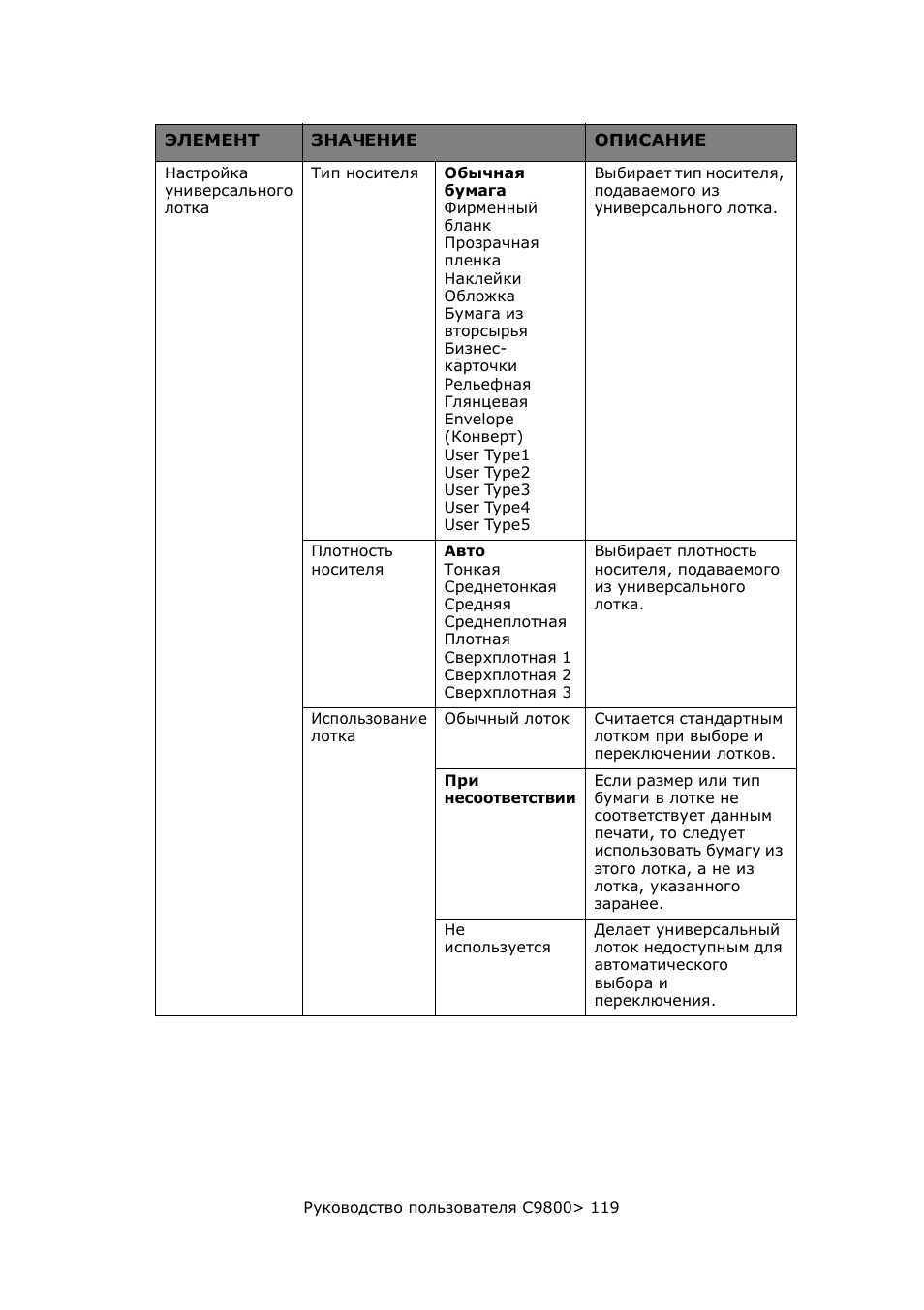

Настройка

универсального

лотка

Тип носителя

Обычная

бумага

Фирменный

бланк

Прозрачная

пленка

Наклейки

Обложка

Бумага из

вторсырья

Бизнес-

карточки

Рельефная

Глянцевая

Envelope

(Конверт)

User Type1

User Type2

User Type3

User Type4

User Type5

Выбирает тип носителя,

подаваемого из

универсального лотка.

Плотность

носителя

Авто

Тонкая

Среднетонкая

Средняя

Среднеплотная

Плотная

Сверхплотная 1

Сверхплотная 2

Сверхплотная 3

Выбирает плотность

носителя, подаваемого

из универсального

лотка.

Использование

лотка

Обычный лоток

Считается стандартным

лотком при выборе и

переключении лотков.

При

несоответствии

Если размер или тип

бумаги в лотке не

соответствует данным

печати, то следует

использовать бумагу из

этого лотка, а не из

лотка, указанного

заранее.

Не

используется

Делает универсальный

лоток недоступным для

автоматического

выбора и

переключения.

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Руководство пользователя C9800> 120

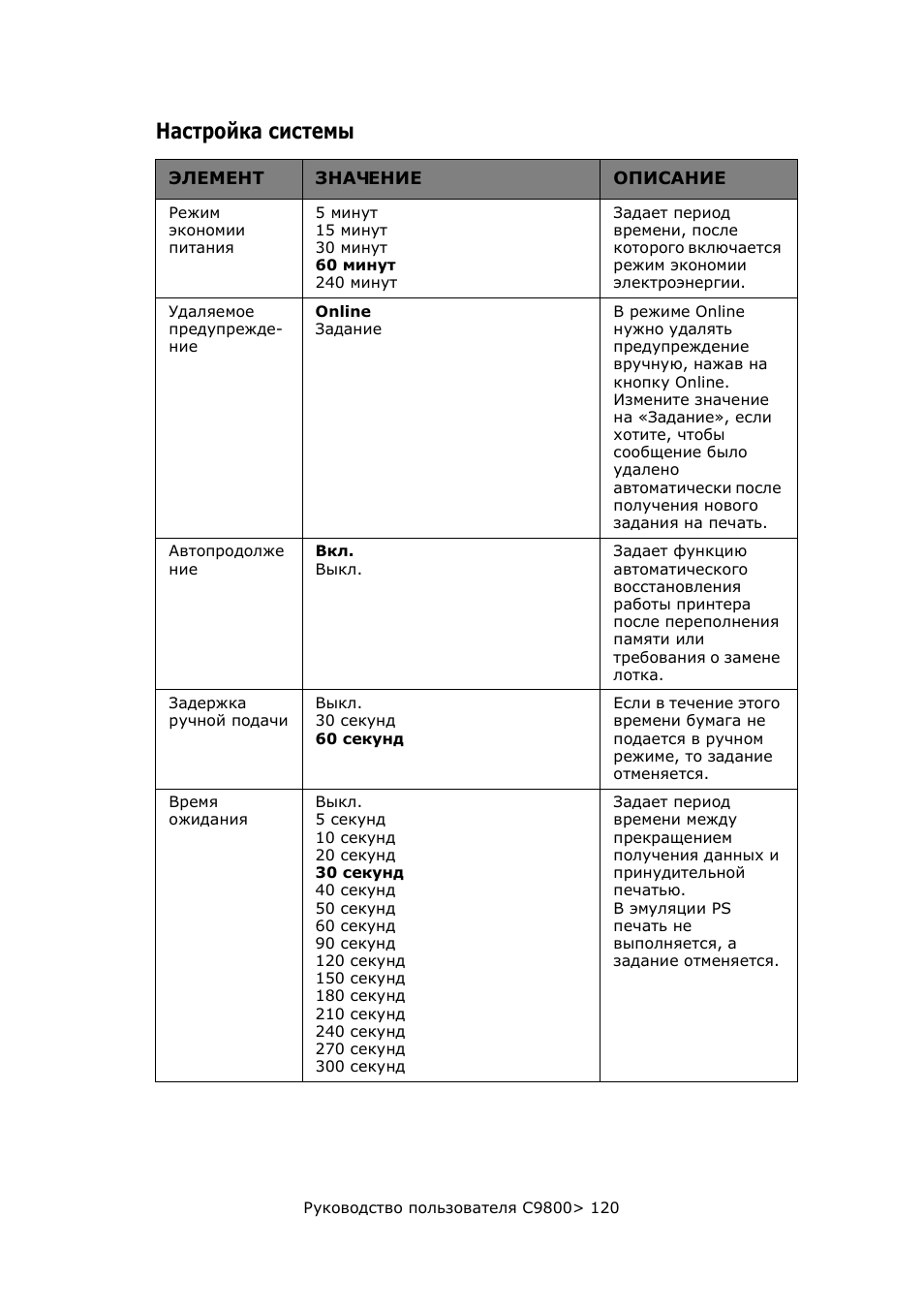

Настройка системы

ЭЛЕМЕНТ

ЗНАЧЕНИЕ

ОПИСАНИЕ

Режим

экономии

питания

5 минут

15 минут

30 минут

60 минут

240 минут

Задает период

времени, после

которого включается

режим экономии

электроэнергии.

Удаляемое

предупрежде-

ние

Online

Задание

В режиме Online

нужно удалять

предупреждение

вручную, нажав на

кнопку Online.

Измените значение

на «Задание», если

хотите, чтобы

сообщение было

удалено

автоматически после

получения нового

задания на печать.

Автопродолже

ние

Вкл.

Выкл.

Задает функцию

автоматического

восстановления

работы принтера

после переполнения

памяти или

требования о замене

лотка.

Задержка

ручной подачи

Выкл.

30 секунд

60 секунд

Если в течение этого

времени бумага не

подается в ручном

режиме, то задание

отменяется.

Время

ожидания

Выкл.

5 секунд

10 секунд

20 секунд

30 секунд

40 секунд

50 секунд

60 секунд

90 секунд

120 секунд

150 секунд

180 секунд

210 секунд

240 секунд

270 секунд

300 секунд

Задает период

времени между

прекращением

получения данных и

принудительной

печатью.

В эмуляции PS

печать не

выполняется, а

задание отменяется.
