Общая информация о принтере и бумаге, Открывание и закрывание верхней крышки

Руководство пользователя C9800> 21

Общая информация о принтере и бумаге

Открывание и закрывание верхней крышки

Чтобы открыть верхнюю крышку, возьмитесь за ручку
открывания верхней крышки (1), нажмите защелку и откройте
крышку.

ПРЕДОСТЕРЕЖЕНИЕ!

Для выполнения действий внутри принтера убедитесь,
что верхняя крышка полностью открыта.

Руководство пользователя C9800> 22

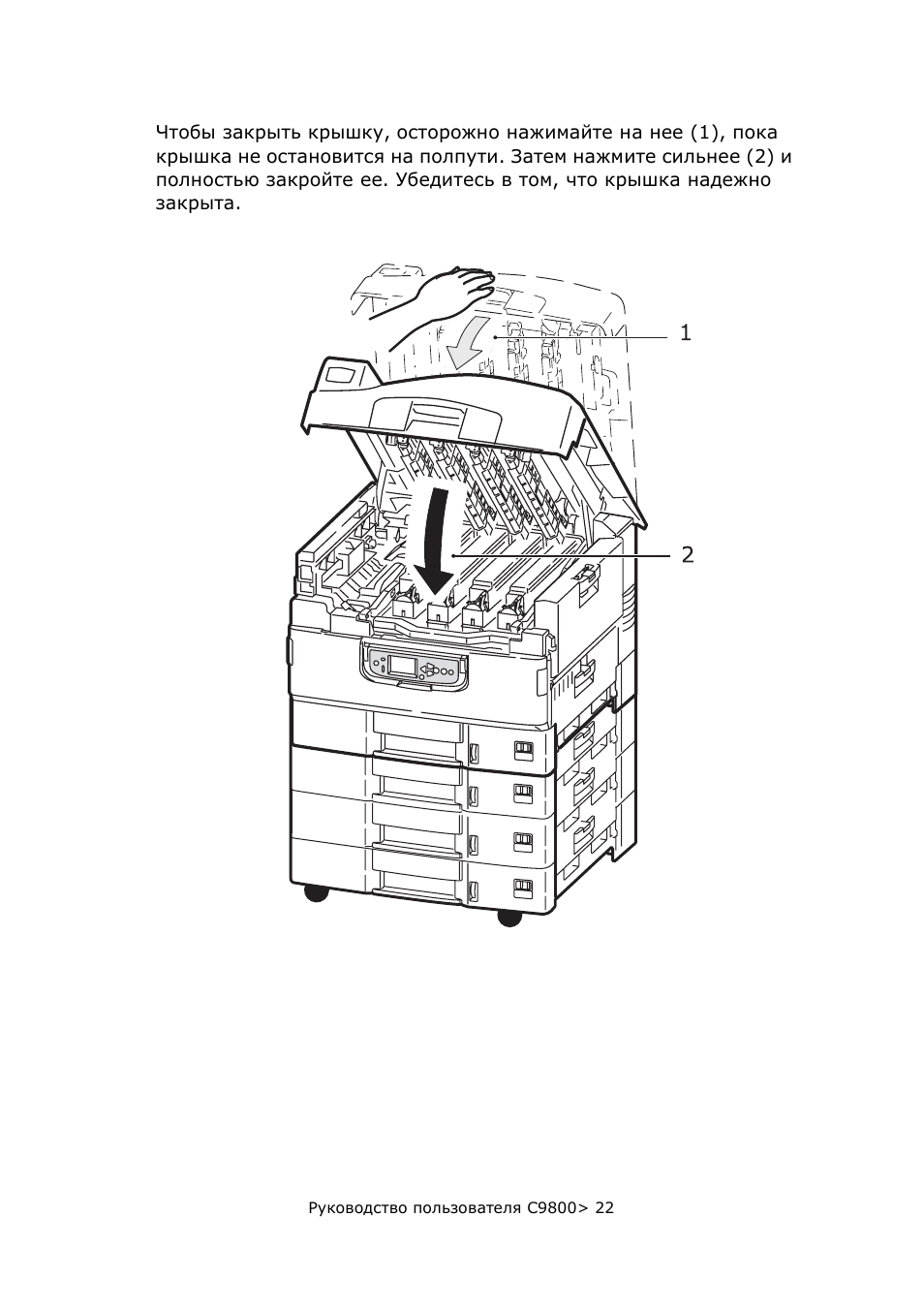

Чтобы закрыть крышку,

осторожно нажимайте на нее (1), пока

крышка не остановится на полпути. Затем нажмите сильнее (2) и
полностью закройте ее. Убедитесь в том, что крышка надежно
закрыта.

Руководство пользователя C9800> 23

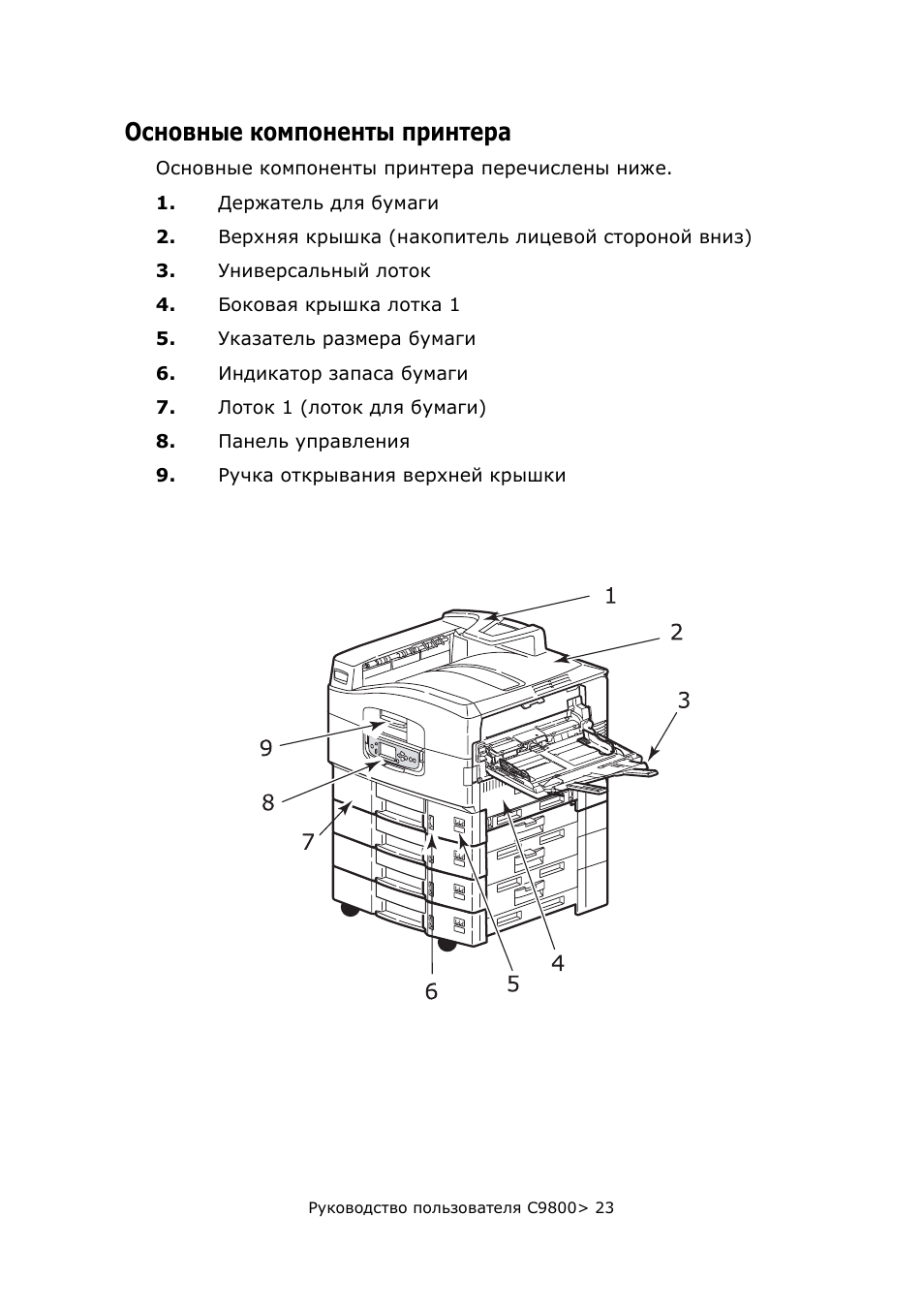

Основные компоненты принтера

Основные компоненты принтера перечислены ниже.

1.

Держатель для бумаги

2.

Верхняя крышка (накопитель лицевой стороной вниз)

3.

Универсальный лоток

4.

Боковая крышка лотка 1

5.

Указатель размера бумаги

6.

Индикатор запаса бумаги

7.

Лоток 1 (лоток для бумаги)

8.

Панель управления

9.

Ручка открывания верхней крышки

Руководство пользователя C9800> 24

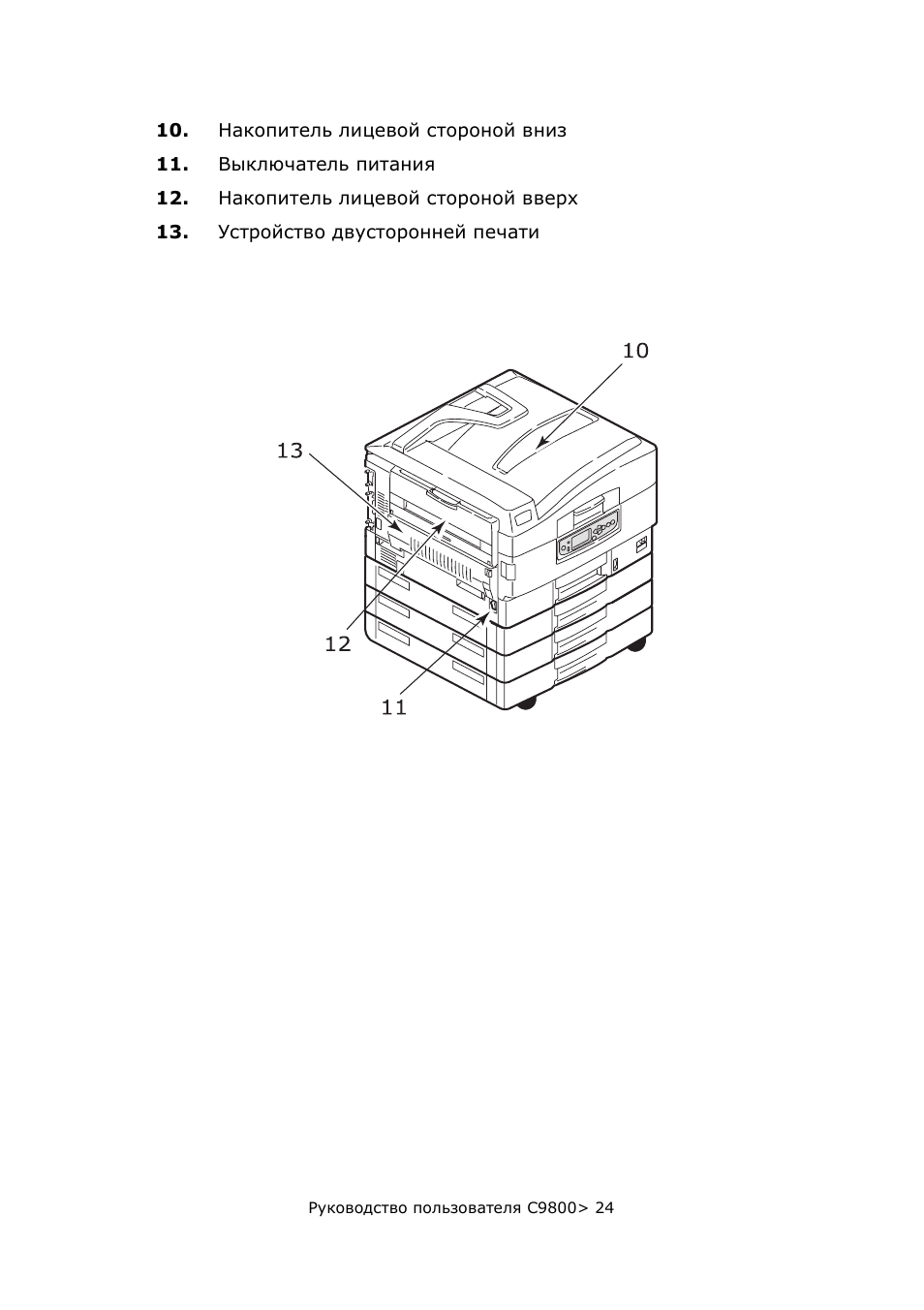

10.

Накопитель лицевой стороной вниз

11.

Выключатель питания

12.

Накопитель лицевой стороной вверх

13.

Устройство двусторонней печати

Руководство пользователя C9800> 25

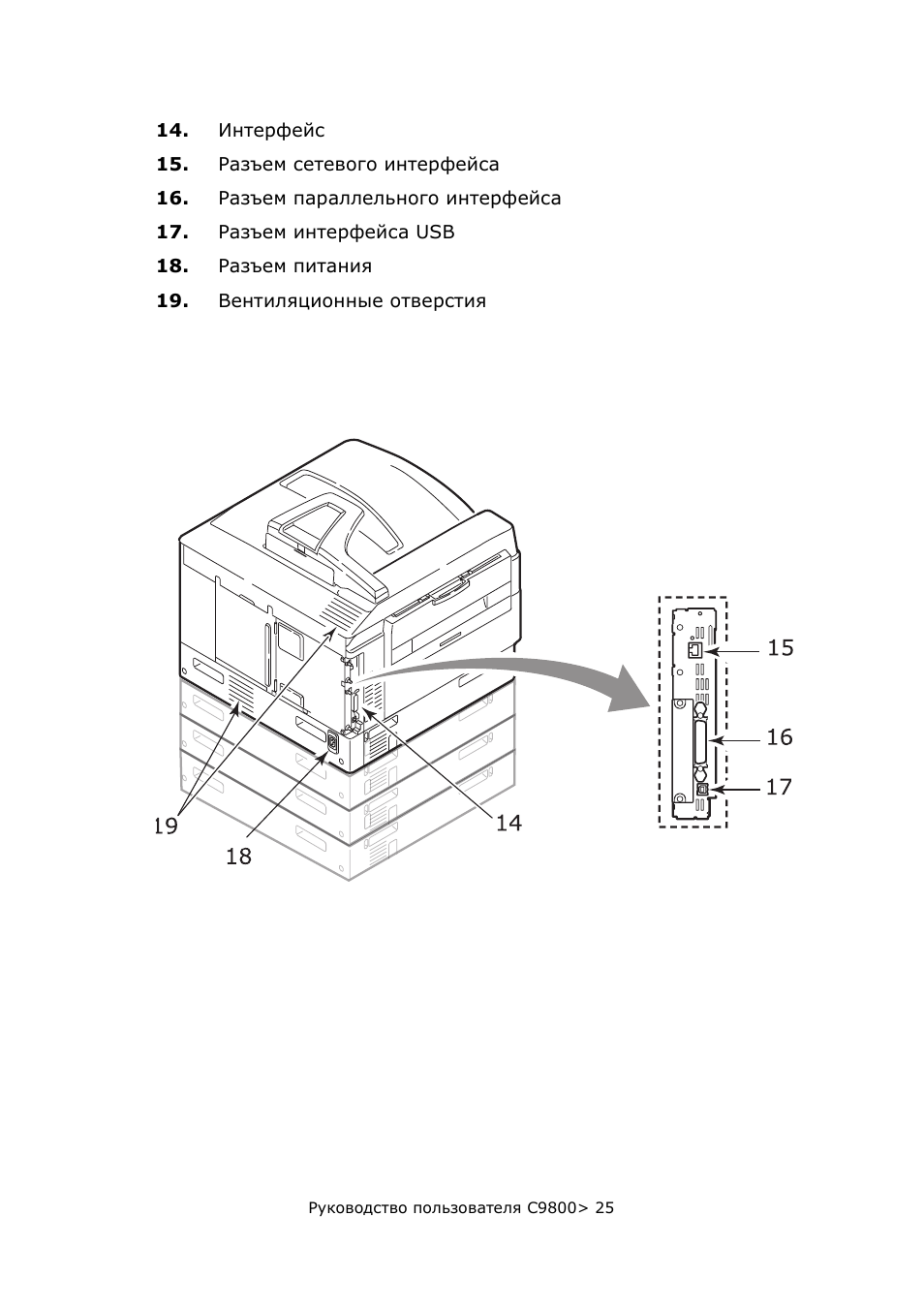

14.

Интерфейс

15.

Разъем сетевого интерфейса

16.

Разъем параллельного интерфейса

17.

Разъем интерфейса USB

18.

Разъем питания

19.

Вентиляционные отверстия

Руководство пользователя C9800> 26

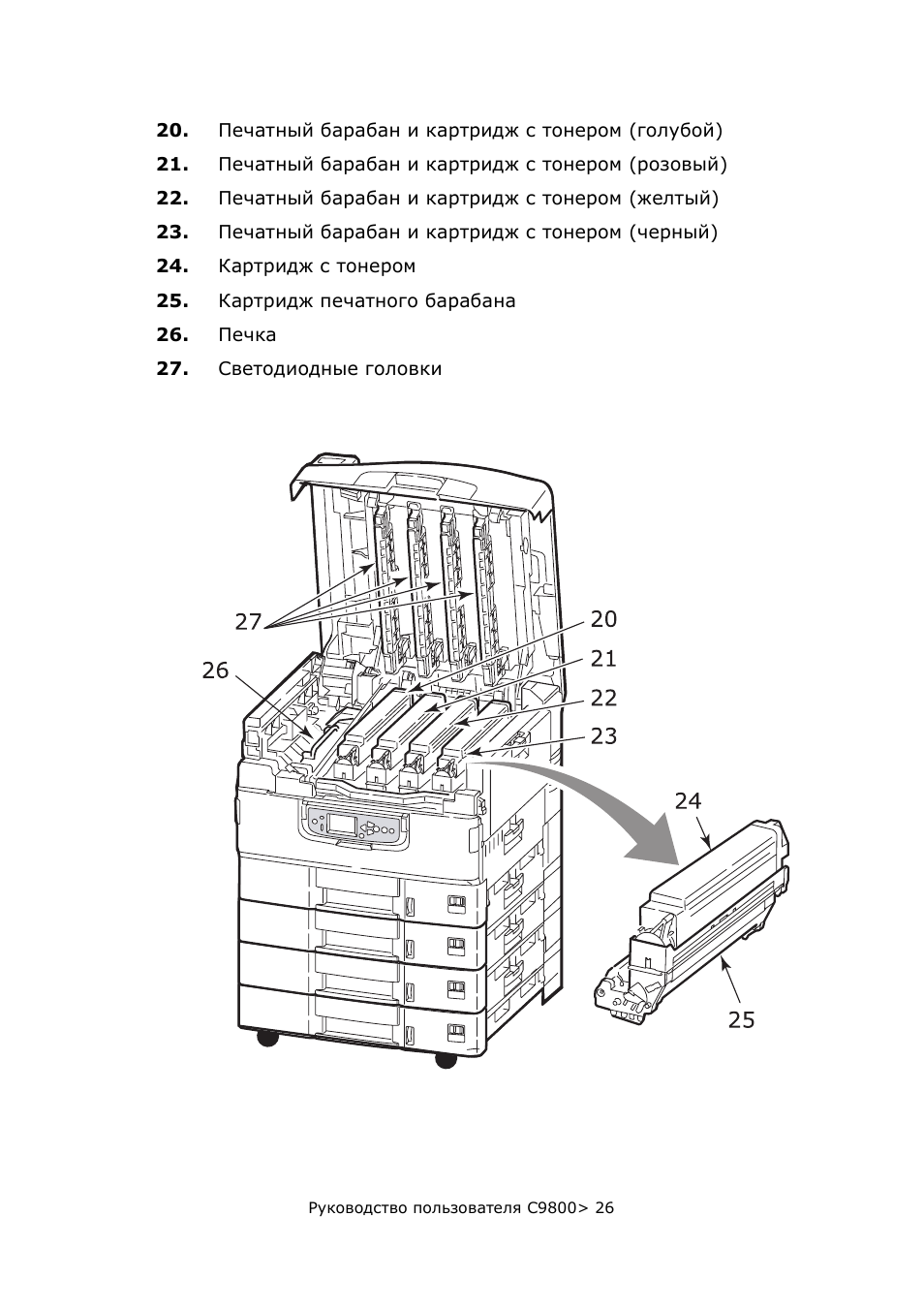

20.

Печатный барабан и картридж с тонером (голубой)

21.

Печатный барабан и картридж с тонером (розовый)

22.

Печатный барабан и картридж с тонером (желтый)

23.

Печатный барабан и картридж с тонером (черный)

24.

Картридж с тонером

25.

Картридж печатного барабана

26.

Печка

27.

Светодиодные головки

Руководство пользователя C9800> 27

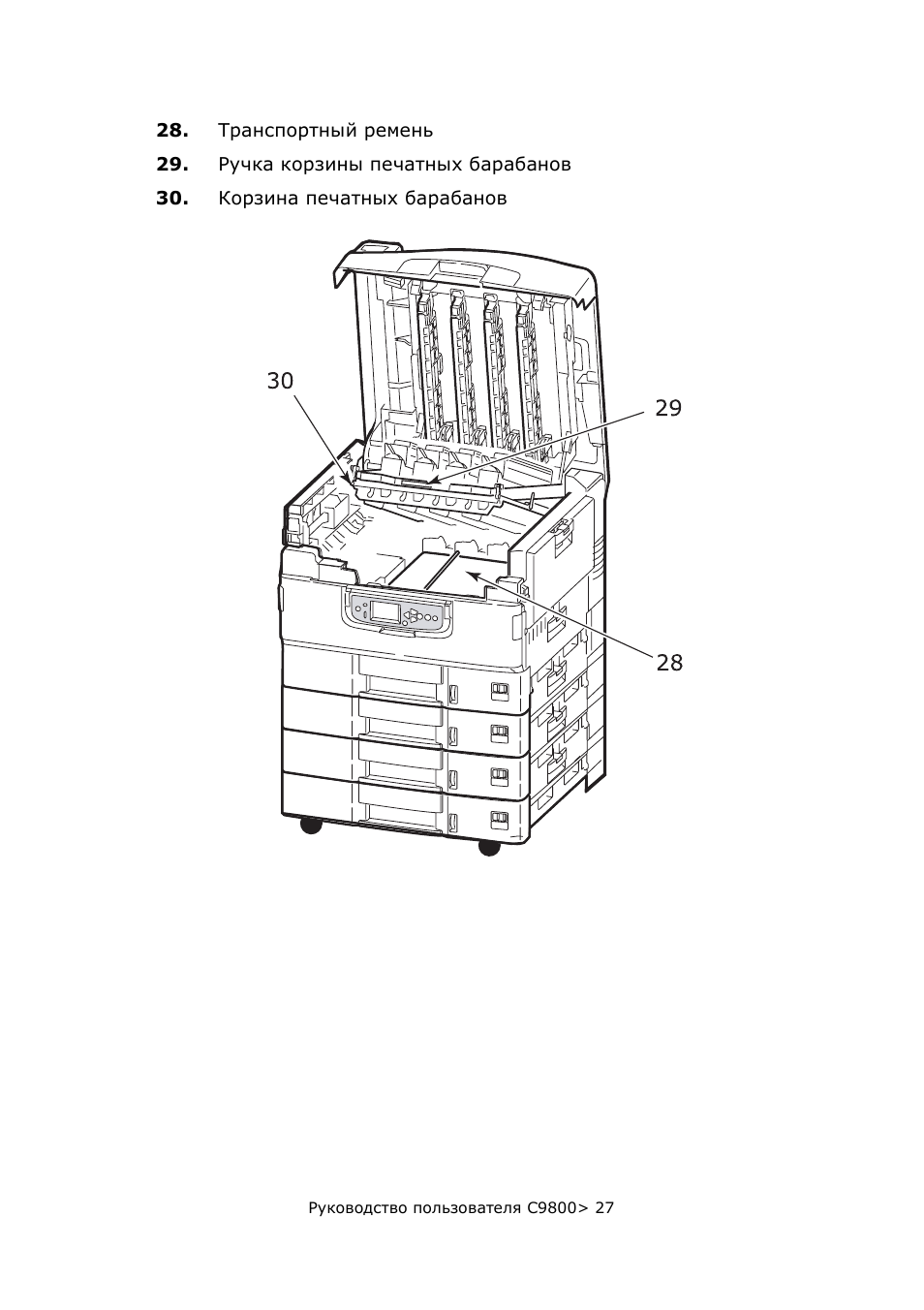

28.

Транспортный ремень

29.

Ручка корзины печатных барабанов

30.

Корзина печатных барабанов

Руководство пользователя C9800> 28

31.

Податчик бумаги большой емкости (HCF) 3 лотка (стандарт
для модели C9800hdtn)

Поставляемое программное обеспечение

Компакт-диски:

>

CD1 – драйверы и служебные программы

Содержит драйвер и прикладные программы для обычных
пользователей.

>

CD2 – сетевые программы и служебные программы
администратора

Содержит программное обеспечение для системных
администраторов.

>

CD3 – руководства пользователя

Содержит электронные документы (в частности,
Руководство пользователя и Руководство по печати),
описывающие правила эксплуатации принтера для
повседневной печати.

Руководство пользователя C9800> 29

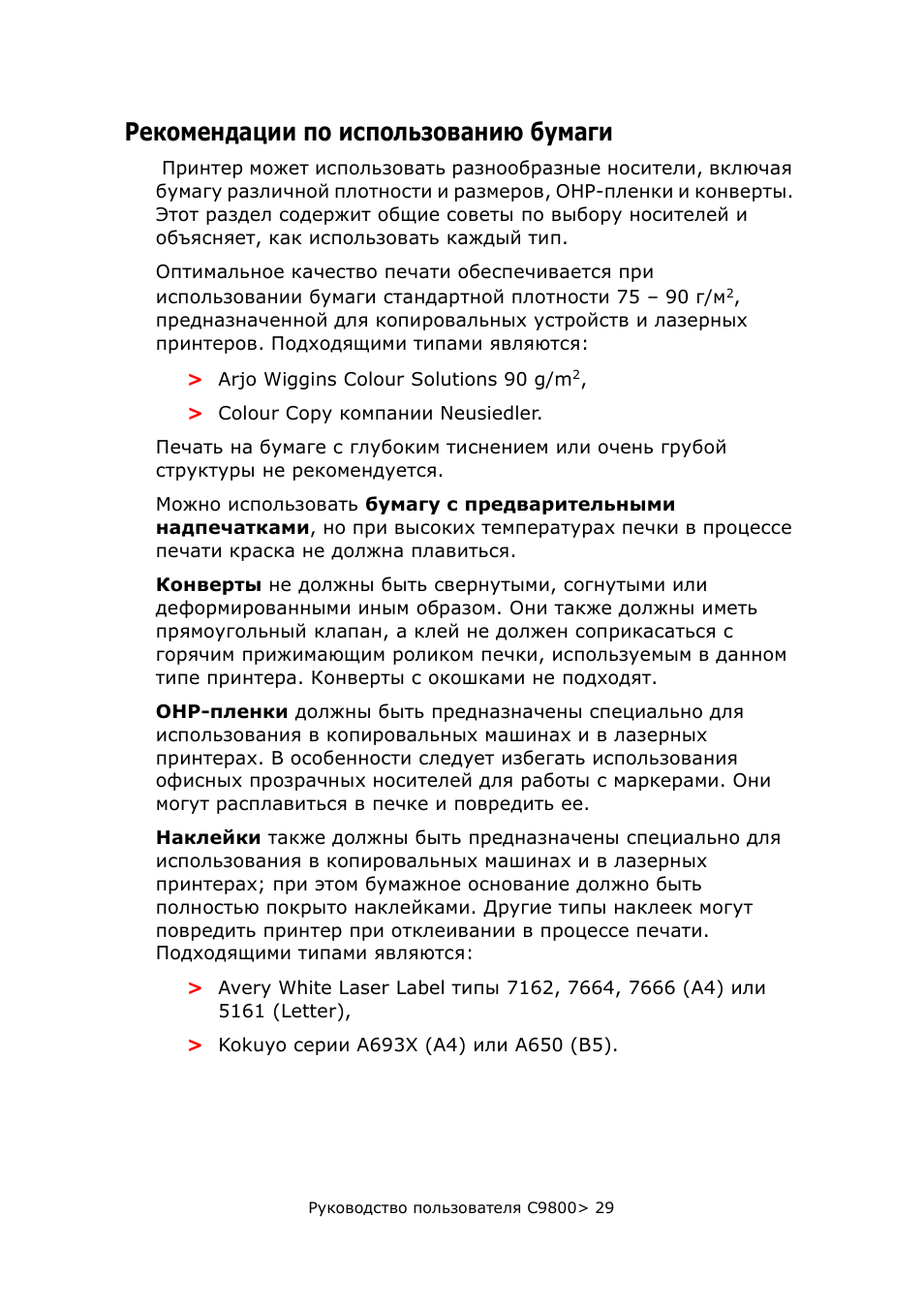

Рекомендации по использованию бумаги

Принтер может использовать разнообразные носители, включая
бумагу различной плотности и размеров, ОНР-пленки и конверты.
Этот раздел содержит общие советы по выбору носителей и
объясняет, как использовать каждый тип.

Оптимальное качество печати обеспечивается при
использовании бумаги стандартной плотности 75 – 90 г/м

2

,

предназначенной для копировальных устройств и лазерных
принтеров. Подходящими типами являются:

>

Arjo Wiggins Colour Solutions 90 g/m

2

,

>

Colour Copy компании Neusiedler.

Печать на бумаге с глубоким тиснением или очень грубой
структуры не рекомендуется.

Можно использовать бумагу с предварительными
надпечатками, но при высоких температурах печки в процессе
печати краска не должна плавиться.

Конверты не должны быть свернутыми, согнутыми или
деформированными иным образом. Они также должны иметь
прямоугольный клапан, а клей не должен соприкасаться с
горячим прижимающим роликом печки, используемым в данном
типе принтера. Конверты с окошками не подходят.

ОНР-пленки должны быть предназначены специально для
использования в копировальных машинах и в лазерных
принтерах. В особенности следует избегать использования
офисных прозрачных носителей для работы с маркерами. Они
могут расплавиться в печке и повредить ее.

Наклейки также должны быть предназначены специально для
использования в копировальных машинах и в лазерных
принтерах; при этом бумажное основание должно быть
полностью покрыто наклейками. Другие типы наклеек могут
повредить принтер при отклеивании в процессе печати.
Подходящими типами являются:

>

Avery White Laser Label типы 7162, 7664, 7666 (A4) или
5161 (Letter),

>

Kokuyo серии A693X (A4) или A650 (B5).

Руководство пользователя C9800> 30

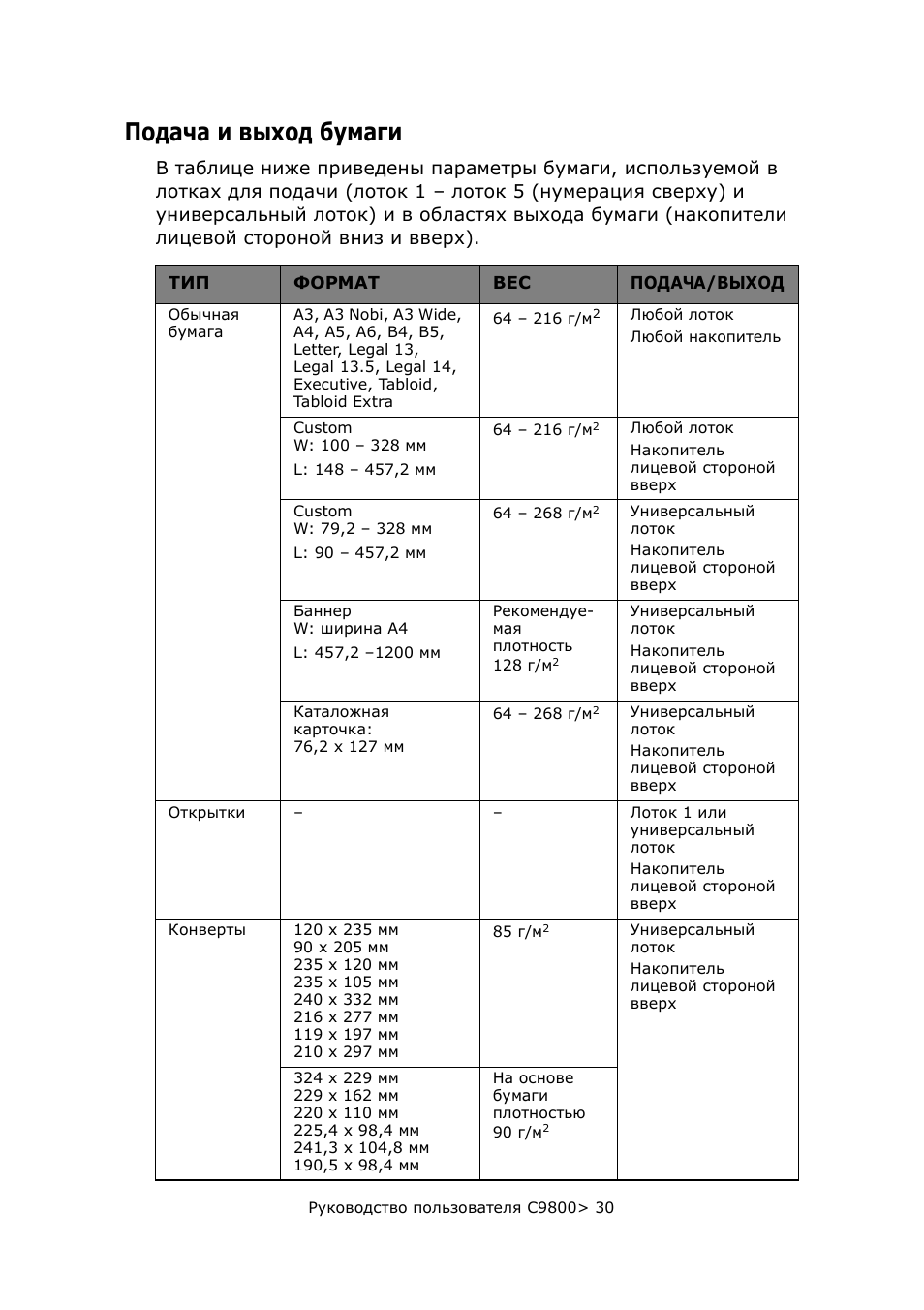

Подача и выход бумаги

В таблице ниже приведены параметры бумаги, используемой в
лотках для подачи (лоток 1 – лоток 5 (нумерация сверху) и
универсальный лоток) и в областях выхода бумаги (накопители
лицевой стороной вниз и вверх).

ТИП

ФОРМАТ

ВЕС

ПОДАЧА/ВЫХОД

Обычная

бумага

A3, A3 Nobi, A3 Wide,

A4, A5, A6, B4, B5,

Letter, Legal 13,

Legal 13.5, Legal 14,

Executive, Tabloid,

Tabloid Extra

64 – 216 г/м

2

Любой лоток
Любой накопитель

Custom

W: 100 – 328 мм
L: 148 – 457,2 мм

64 – 216 г/м

2

Любой лоток
Накопитель

лицевой стороной

вверх

Custom

W: 79,2 – 328 мм
L: 90 – 457,2 мм

64 – 268 г/м

2

Универсальный

лоток
Накопитель

лицевой стороной

вверх

Баннер

W: ширина A4
L: 457,2 –1200 мм

Рекомендуе-

мая

плотность
128 г/м

2

Универсальный

лоток
Накопитель

лицевой стороной

вверх

Каталожная

карточка:

76,2 x 127 мм

64 – 268 г/м

2

Универсальный

лоток
Накопитель

лицевой стороной

вверх

Открытки

–

–

Лоток 1 или

универсальный

лоток
Накопитель

лицевой стороной

вверх

Конверты

120 x 235 мм

90 x 205 мм

235 x 120 мм

235 x 105 мм

240 x 332 мм

216 x 277 мм

119 x 197 мм

210 x 297 мм

85 г/м

2

Универсальный

лоток
Накопитель

лицевой стороной

вверх

324 x 229 мм

229 x 162 мм

220 x 110 мм

225,4 x 98,4 мм

241,3 x 104,8 мм

190,5 x 98,4 мм

На основе

бумаги

плотностью
90 г/м

2
