Руководство пользователя C9800> 31

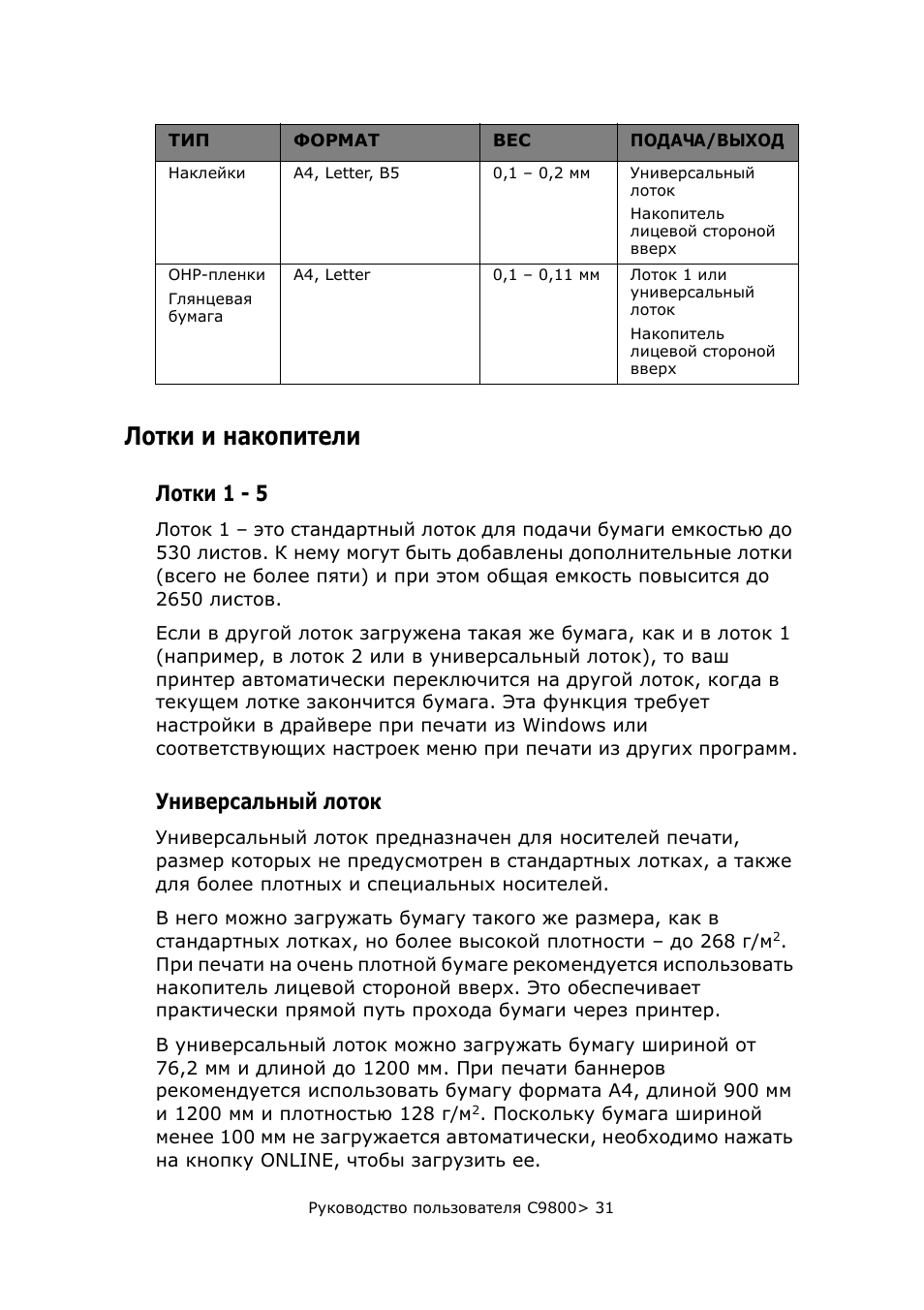

Лотки и накопители

Лотки 1 - 5

Лоток 1 – это стандартный лоток для подачи бумаги емкостью до
530 листов. К нему могут быть добавлены дополнительные лотки
(всего не более пяти) и при этом общая емкость повысится до
2650 листов.

Если в другой лоток загружена такая же бумага, как и в лоток 1
(например, в лоток 2 или в универсальный лоток), то ваш
принтер автоматически переключится на другой лоток, когда в
текущем лотке закончится бумага. Эта функция требует
настройки в драйвере при печати из Windows или
соответствующих настроек меню при печати из других программ.

Универсальный лоток

Универсальный лоток предназначен для носителей печати,
размер которых не предусмотрен в стандартных лотках, а также
для более плотных и специальных носителей.

В него можно загружать бумагу такого же размера, как в
стандартных лотках, но более высокой плотности – до 268 г/м

2

.

При печати на очень плотной бумаге рекомендуется использовать
накопитель лицевой стороной вверх. Это обеспечивает
практически прямой путь прохода бумаги через принтер.

В универсальный лоток можно загружать бумагу шириной от
76,2 мм и длиной до 1200 мм. При печати баннеров
рекомендуется использовать бумагу формата A4, длиной 900 мм
и 1200 мм и плотностью 128 г/м

2

. Поскольку бумага шириной

менее 100 мм не загружается автоматически, необходимо нажать
на кнопку ONLINE, чтобы загрузить ее.

Наклейки

A4, Letter, B5

0,1 – 0,2 мм

Универсальный

лоток
Накопитель

лицевой стороной

вверх

ОНР-пленки
Глянцевая

бумага

A4, Letter

0,1 – 0,11 мм

Лоток 1 или

универсальный

лоток
Накопитель

лицевой стороной

вверх

ТИП

ФОРМАТ

ВЕС

ПОДАЧА/ВЫХОД

Руководство пользователя C9800> 32

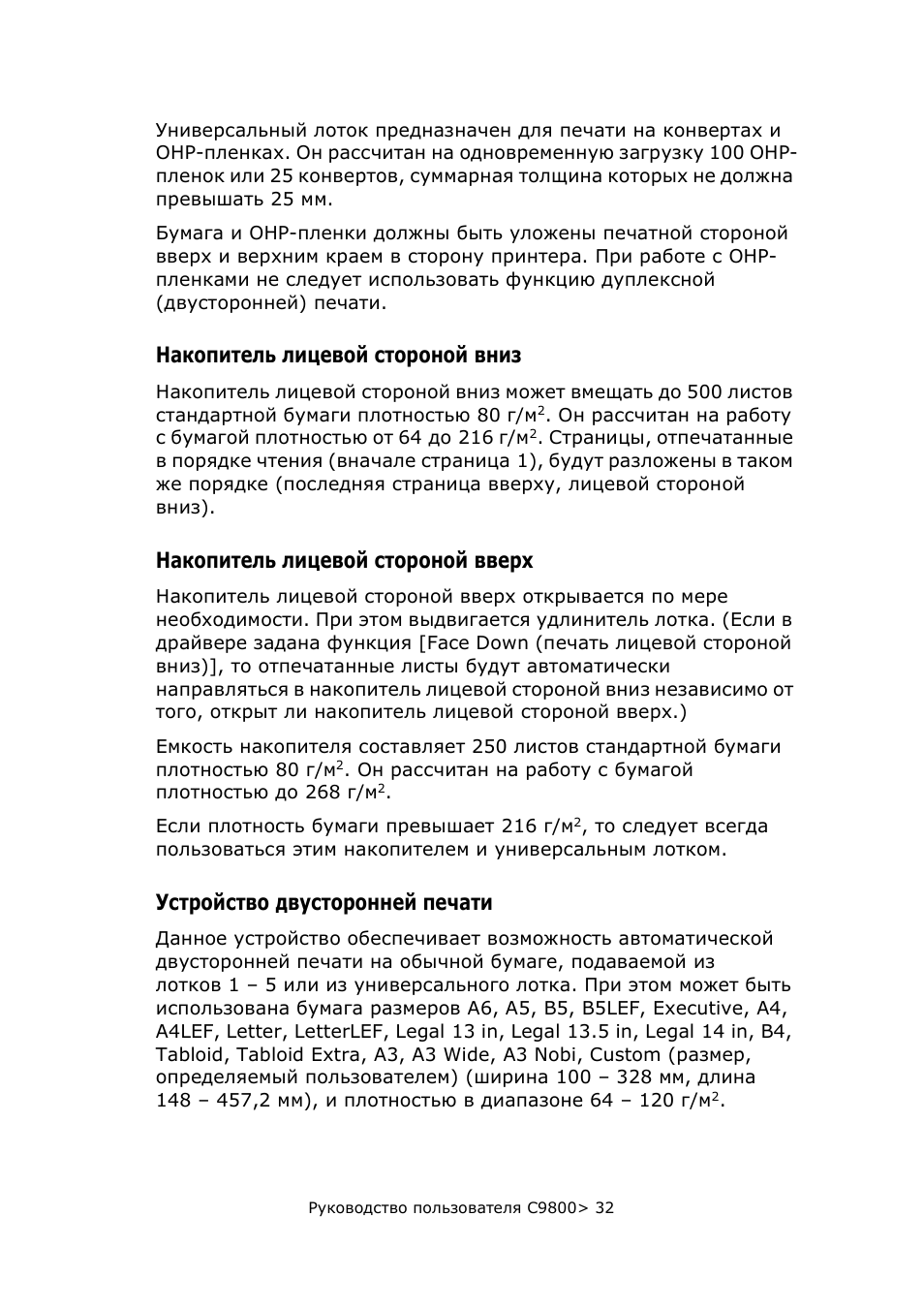

Универсальный лоток предназначен для печати на конвертах и
ОНР-пленках. Он рассчитан на одновременную загрузку 100 ОНР-
пленок или 25 конвертов, суммарная толщина которых не должна
превышать 25 мм.

Бумага и ОНР-пленки должны быть уложены печатной стороной
вверх и верхним краем в сторону принтера. При работе с ОНР-
пленками не следует использовать функцию дуплексной
(двусторонней) печати.

Накопитель лицевой стороной вниз

Накопитель лицевой стороной вниз может вмещать до 500 листов
стандартной бумаги плотностью 80 г/м

2

. Он рассчитан на работу

с бумагой плотностью от 64 до 216 г/м

2

. Страницы, отпечатанные

в порядке чтения (вначале страница 1), будут разложены в таком
же порядке (последняя страница вверху, лицевой стороной
вниз).

Накопитель лицевой стороной вверх

Накопитель лицевой стороной вверх открывается по мере
необходимости. При этом выдвигается удлинитель лотка. (Если в
драйвере задана функция [Face Down (печать лицевой стороной
вниз)], то отпечатанные листы будут автоматически
направляться в накопитель лицевой стороной вниз независимо от
того, открыт ли накопитель лицевой стороной вверх.)

Емкость накопителя составляет 250 листов стандартной бумаги
плотностью 80 г/м

2

. Он рассчитан на работу с бумагой

плотностью до 268 г/м

2

.

Если плотность бумаги превышает 216 г/м

2

, то следует всегда

пользоваться этим накопителем и универсальным лотком.

Устройство двусторонней печати

Данное устройство обеспечивает возможность автоматической
двусторонней печати на обычной бумаге, подаваемой из
лотков 1 – 5 или из универсального лотка. При этом может быть
использована бумага размеров A6, A5, B5, B5LEF, Executive, A4,
A4LEF, Letter, LetterLEF, Legal 13 in, Legal 13.5 in, Legal 14 in, B4,
Tabloid, Tabloid Extra, A3, A3 Wide, A3 Nobi, Custom (размер,
определяемый пользователем) (ширина 100 – 328 мм, длина
148 – 457,2 мм), и плотностью в диапазоне 64 – 120 г/м

2

.

Руководство пользователя C9800> 33

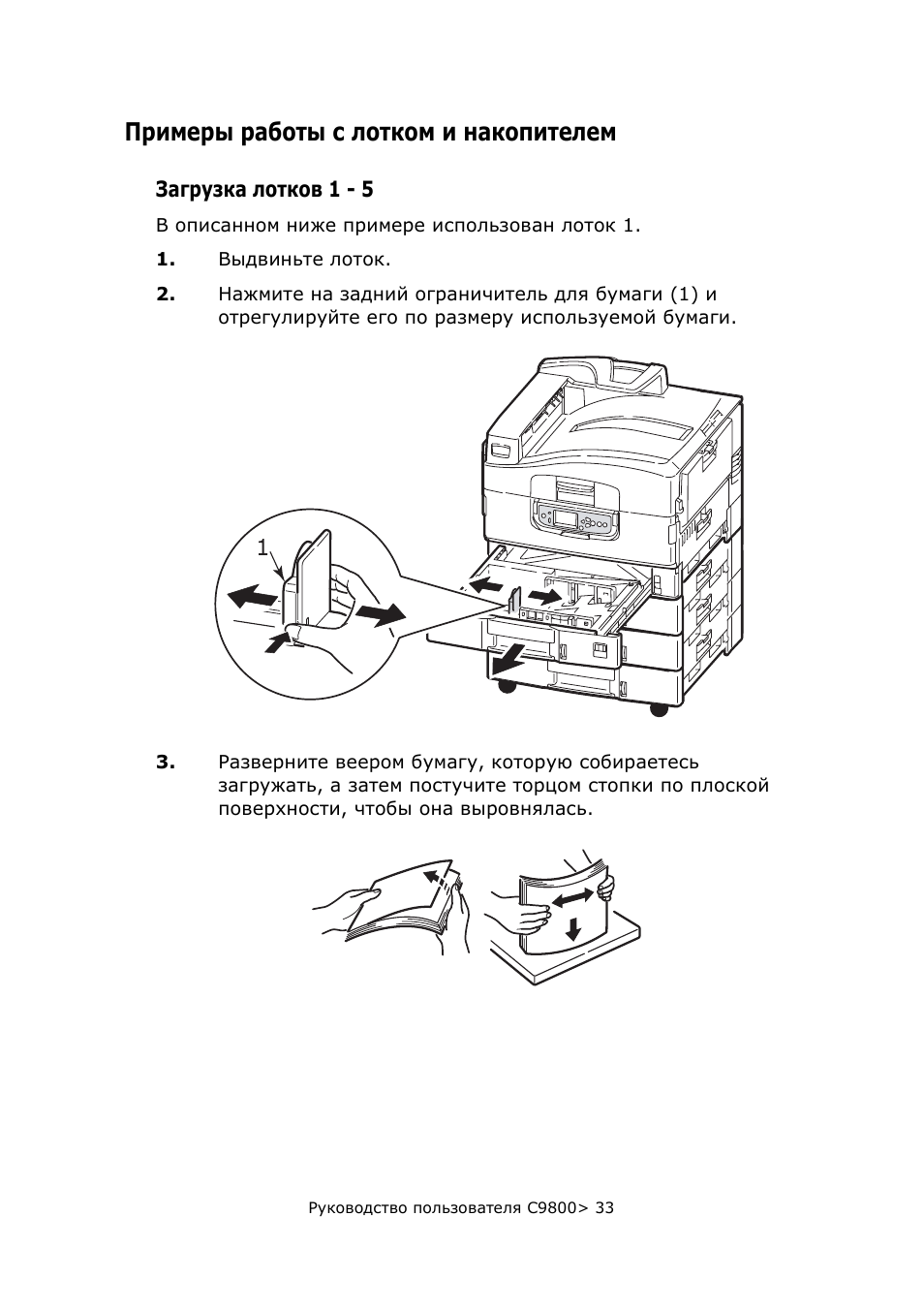

Примеры работы с лотком и накопителем

Загрузка лотков 1 - 5

В описанном ниже примере использован лоток 1.

1.

Выдвиньте лоток.

2.

Нажмите на задний ограничитель для бумаги (1) и
отрегулируйте его по размеру используемой бумаги.

3.

Разверните веером бумагу, которую собираетесь
загружать, а затем постучите торцом стопки по плоской
поверхности, чтобы она выровнялась.

Руководство пользователя C9800> 34

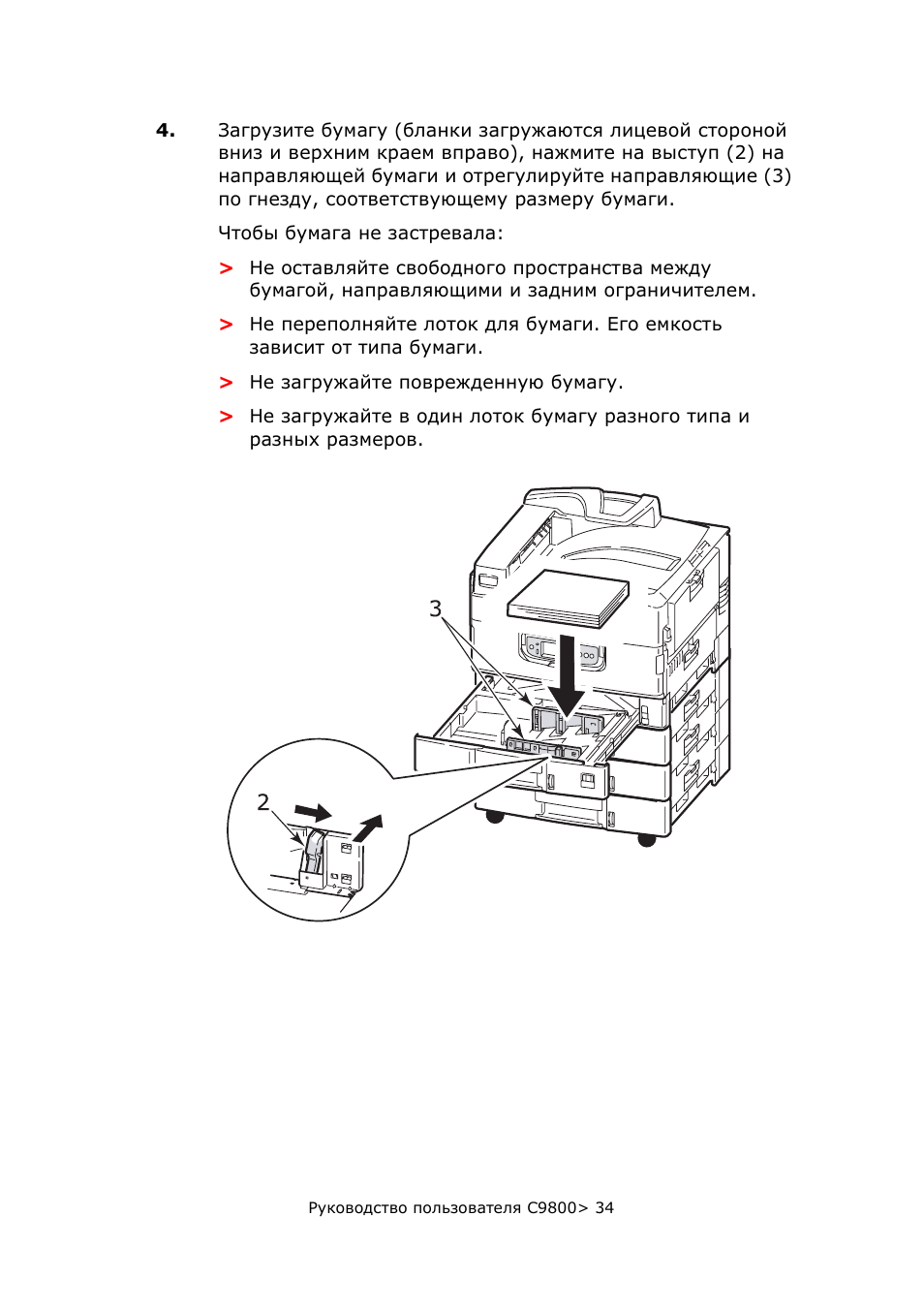

4.

Загрузите бумагу (бланки загружаются лицевой стороной
вниз и верхним краем вправо), нажмите на выступ (2) на
направляющей бумаги и отрегулируйте направляющие (3)
по гнезду, соответствующему размеру бумаги.

Чтобы бумага не застревала:

>

Не оставляйте свободного пространства между
бумагой, направляющими и задним ограничителем.

>

Не переполняйте лоток для бумаги. Его емкость
зависит от типа бумаги.

>

Не загружайте поврежденную бумагу.

>

Не загружайте в один лоток бумагу разного типа и
разных размеров.

Руководство пользователя C9800> 35

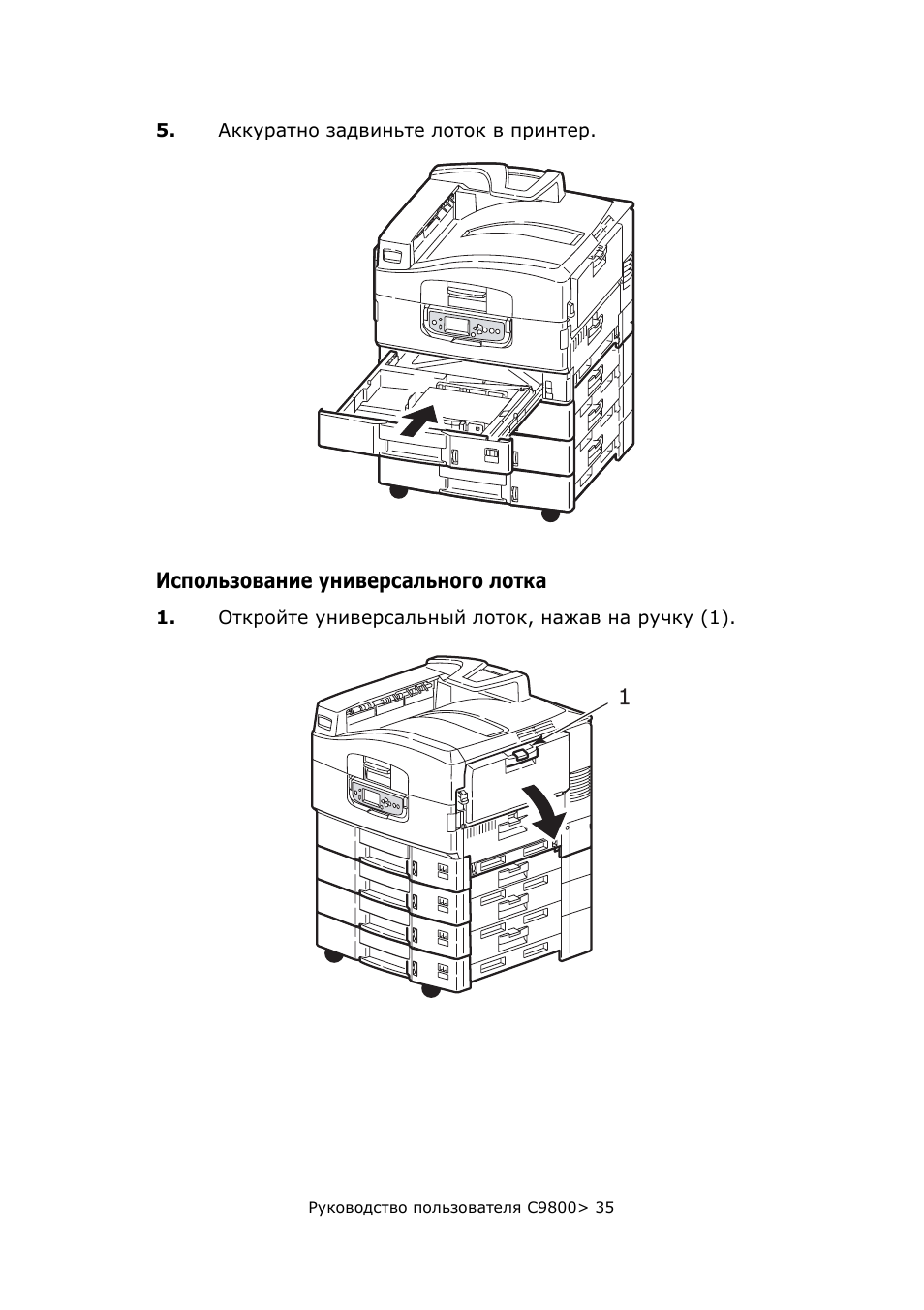

5.

Аккуратно задвиньте лоток в принтер.

Использование универсального лотка

1.

Откройте универсальный лоток, нажав на ручку (1).

Руководство пользователя C9800> 36

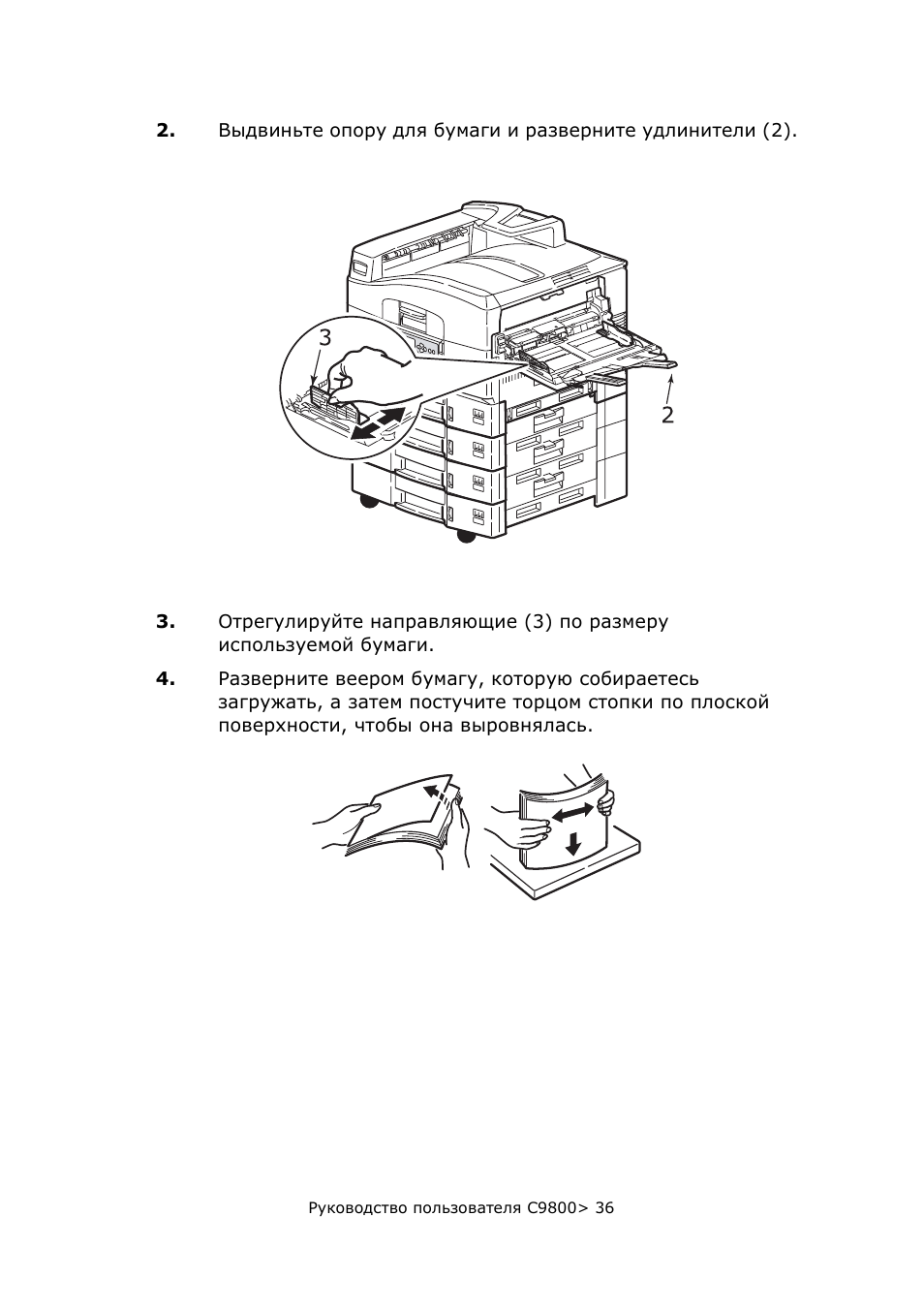

2.

Выдвиньте опору для бумаги и разверните удлинители (2).

3.

Отрегулируйте направляющие (3) по размеру
используемой бумаги.

4.

Разверните веером бумагу, которую собираетесь
загружать, а затем постучите торцом стопки по плоской
поверхности, чтобы она выровнялась.

Руководство пользователя C9800> 37

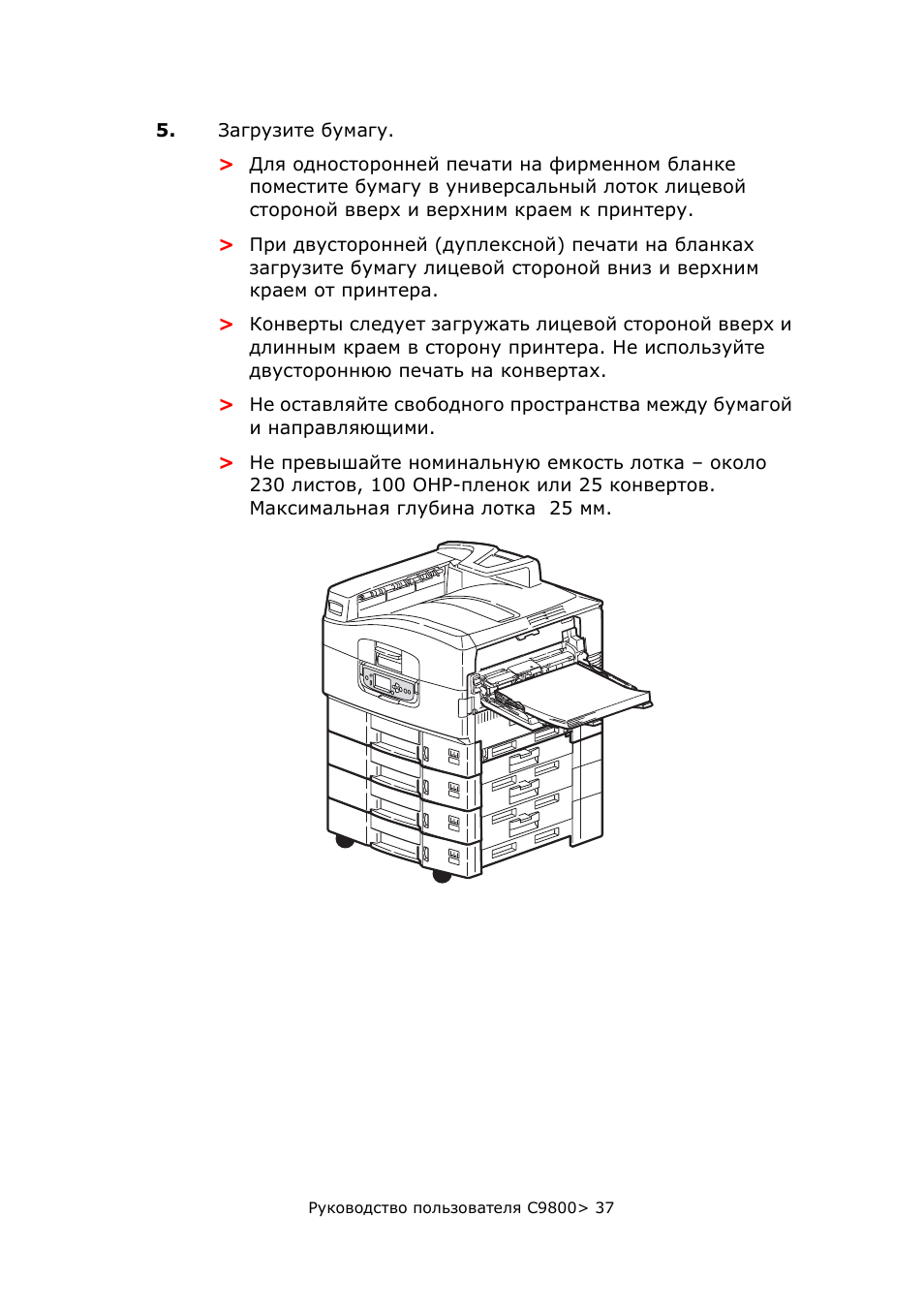

5.

Загрузите бумагу.

>

Для односторонней печати на фирменном бланке
поместите бумагу в универсальный лоток лицевой
стороной вверх и верхним краем к принтеру.

>

При двусторонней (дуплексной) печати на бланках
загрузите бумагу лицевой стороной вниз и верхним
краем от принтера.

>

Конверты следует загружать лицевой стороной вверх и
длинным краем в сторону принтера. Не используйте
двустороннюю печать на конвертах.

>

Не оставляйте свободного пространства между бумагой
и направляющими.

>

Не превышайте номинальную емкость лотка – около
230 листов, 100 ОНР-пленок или 25 конвертов.
Максимальная глубина лотка 25 мм.

Руководство пользователя C9800> 38

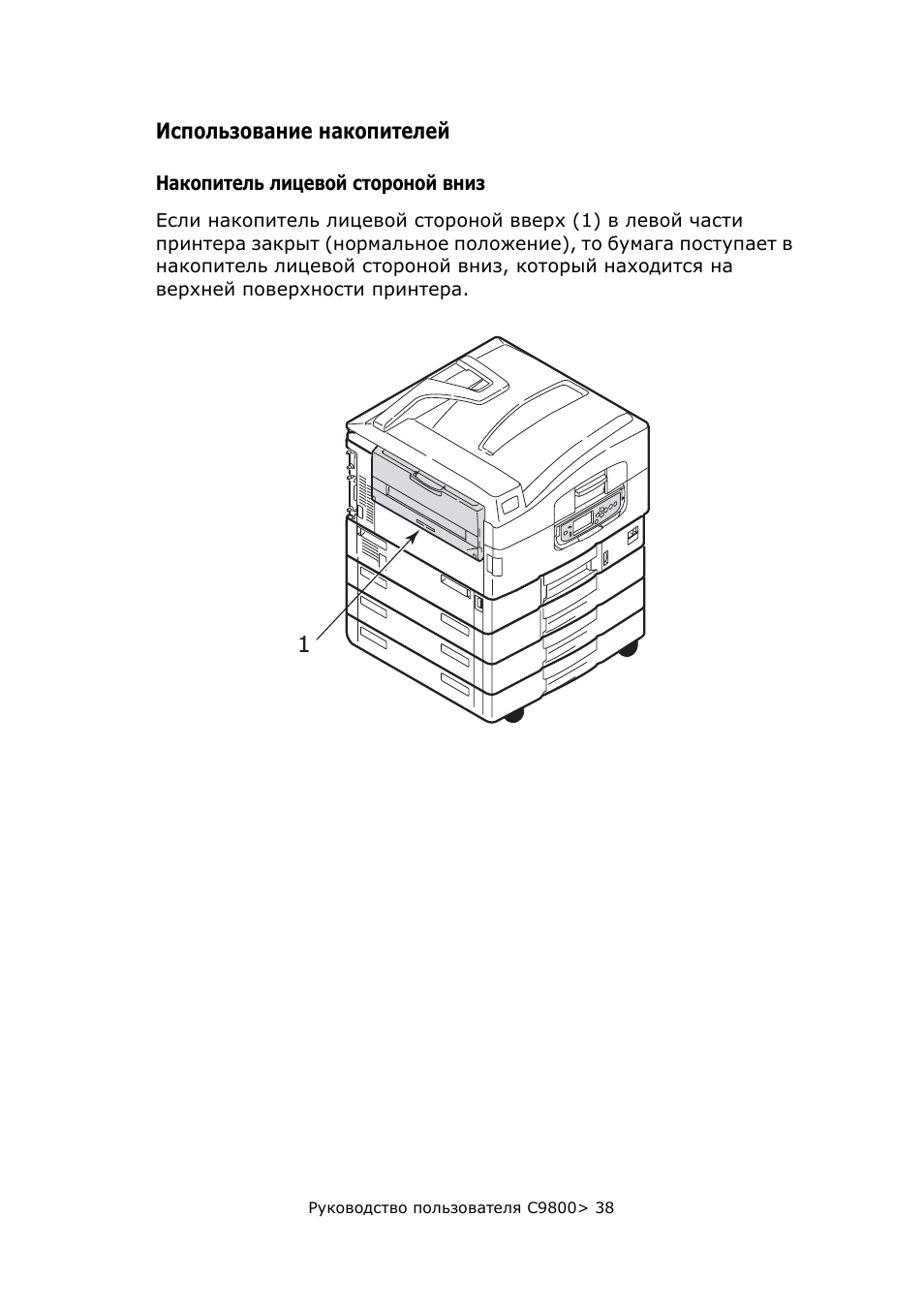

Использование накопителей

Накопитель лицевой стороной вниз

Если накопитель лицевой стороной вверх (1) в левой части
принтера закрыт (нормальное положение), то бумага поступает в
накопитель лицевой стороной вниз, который находится на
верхней поверхности принтера.
