Руководство пользователя C9800> 61

6.

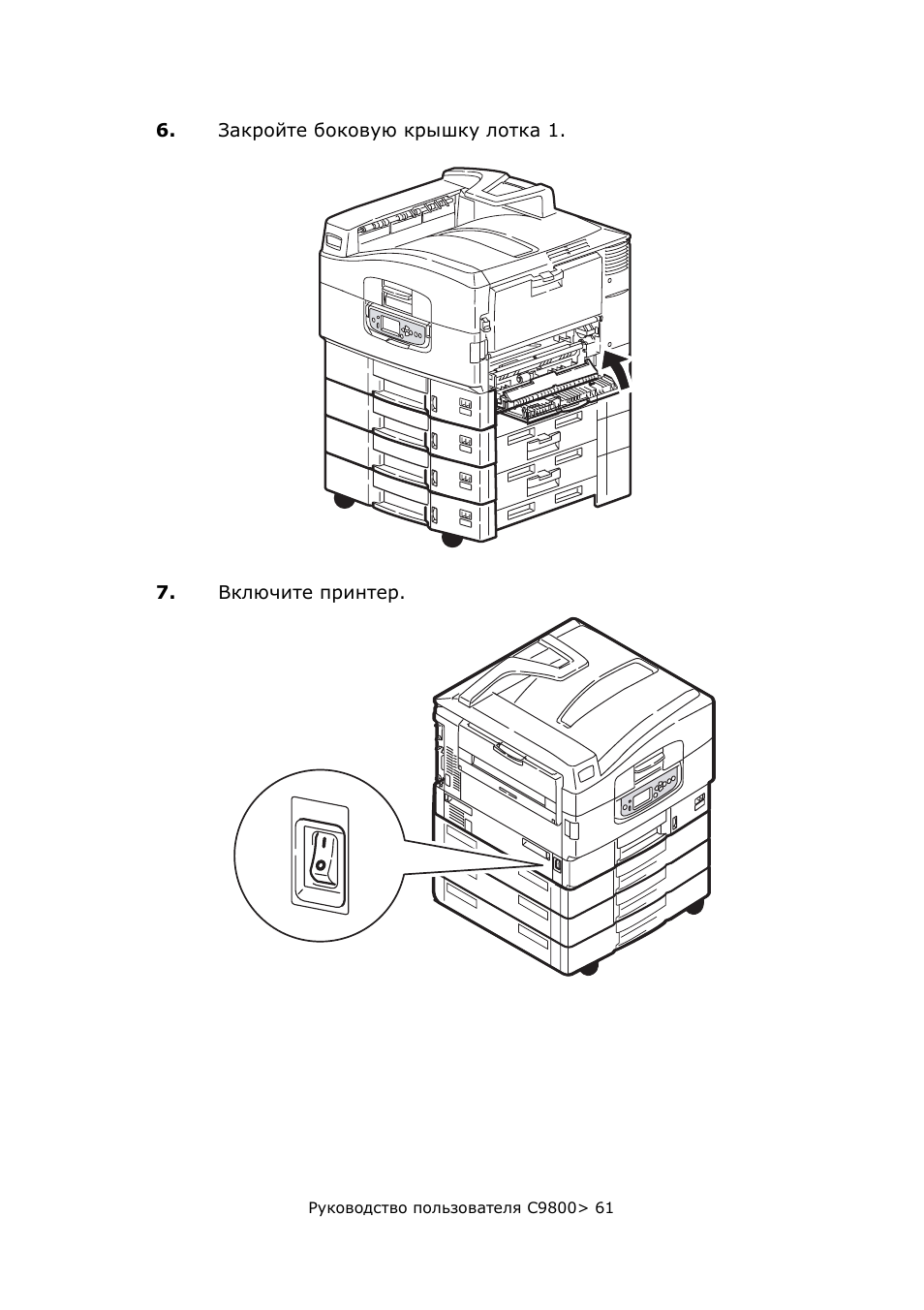

Закройте боковую крышку лотка 1.

7.

Включите принтер.

Руководство пользователя C9800> 62

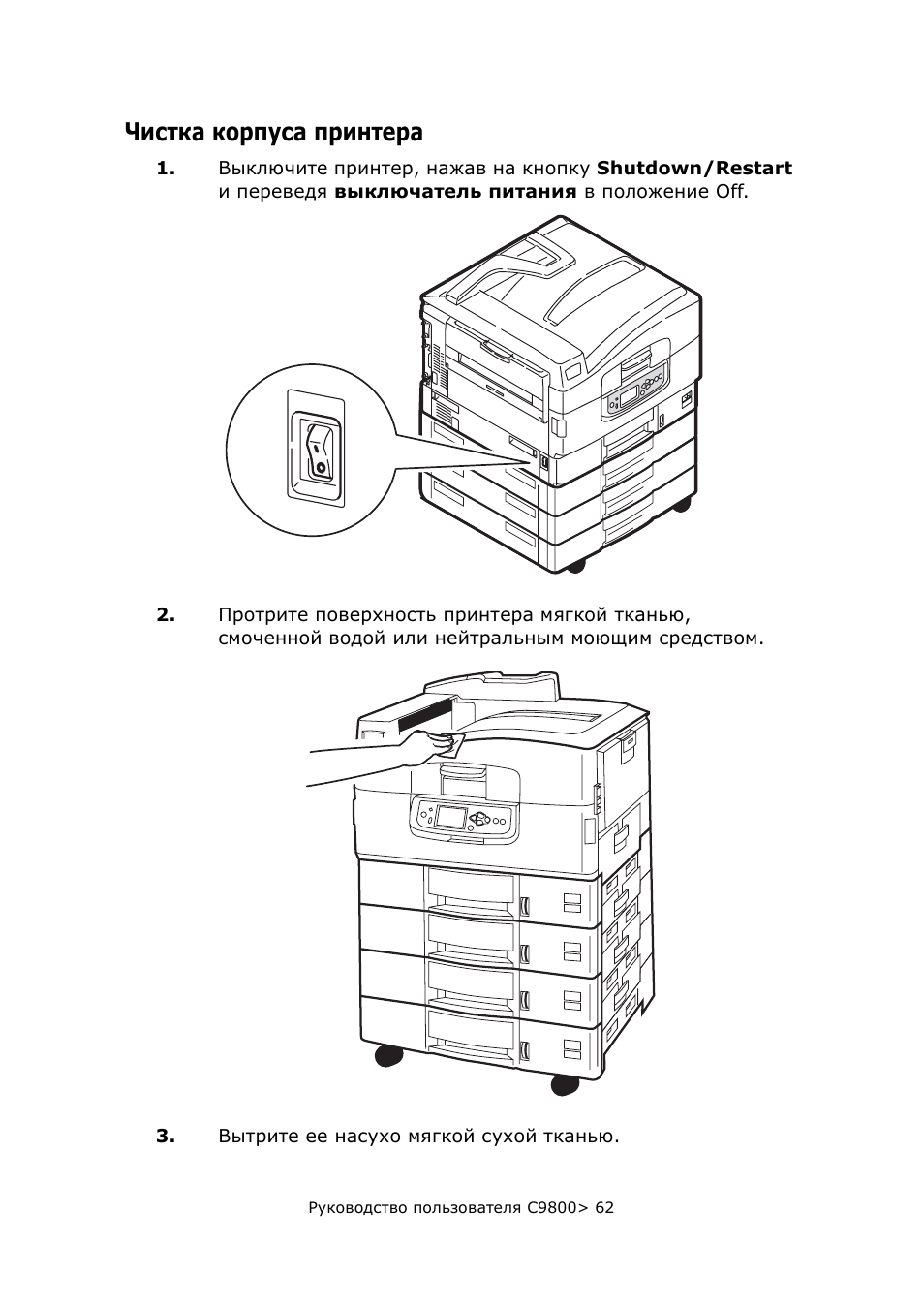

Чистка корпуса принтера

1.

Выключите принтер, нажав на кнопку Shutdown/Restart
и переведя выключатель питания в положение Off.

2.

Протрите поверхность принтера мягкой тканью,
смоченной водой или нейтральным моющим средством.

3.

Вытрите ее насухо мягкой сухой тканью.

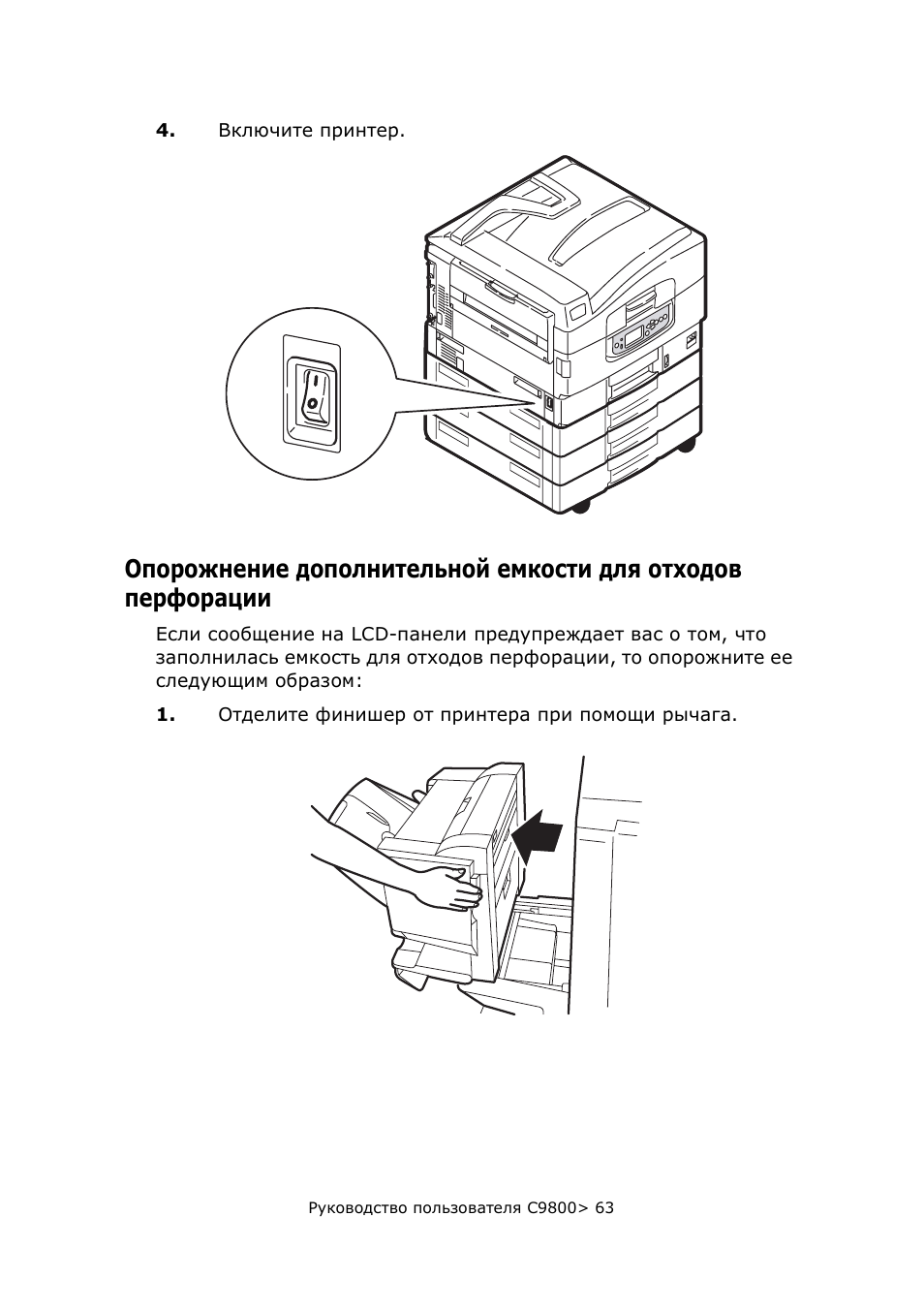

Руководство пользователя C9800> 63

4.

Включите принтер.

Опорожнение дополнительной емкости для отходов

перфорации

Если сообщение на LCD-панели предупреждает вас о том, что
заполнилась емкость для отходов перфорации, то опорожните ее
следующим образом:

1.

Отделите финишер от принтера при помощи рычага.

Руководство пользователя C9800> 64

2.

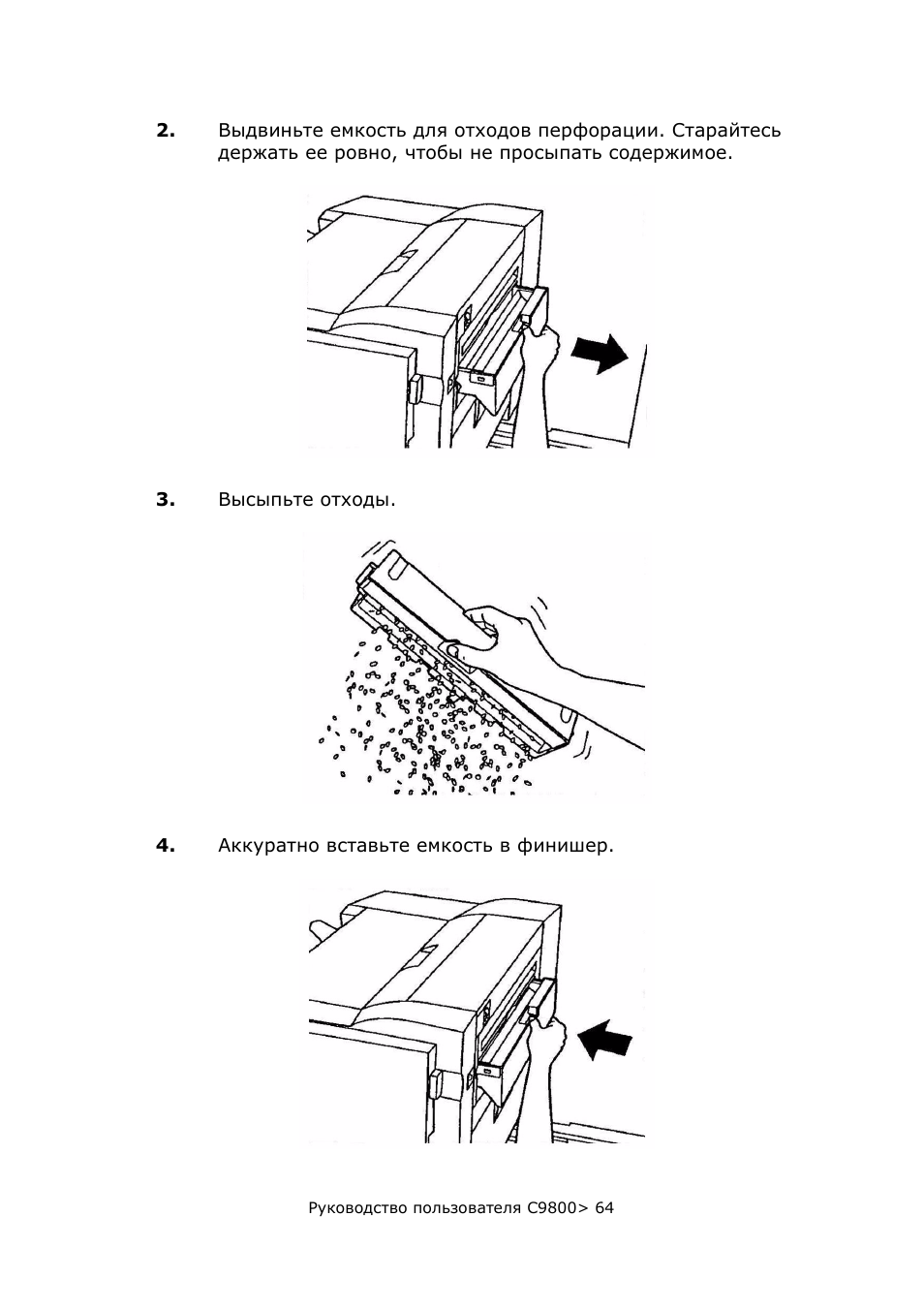

Выдвиньте емкость для отходов перфорации. Старайтесь
держать ее ровно, чтобы не просыпать содержимое.

3.

Высыпьте отходы.

4.

Аккуратно вставьте емкость в финишер.

Руководство пользователя C9800> 65

5.

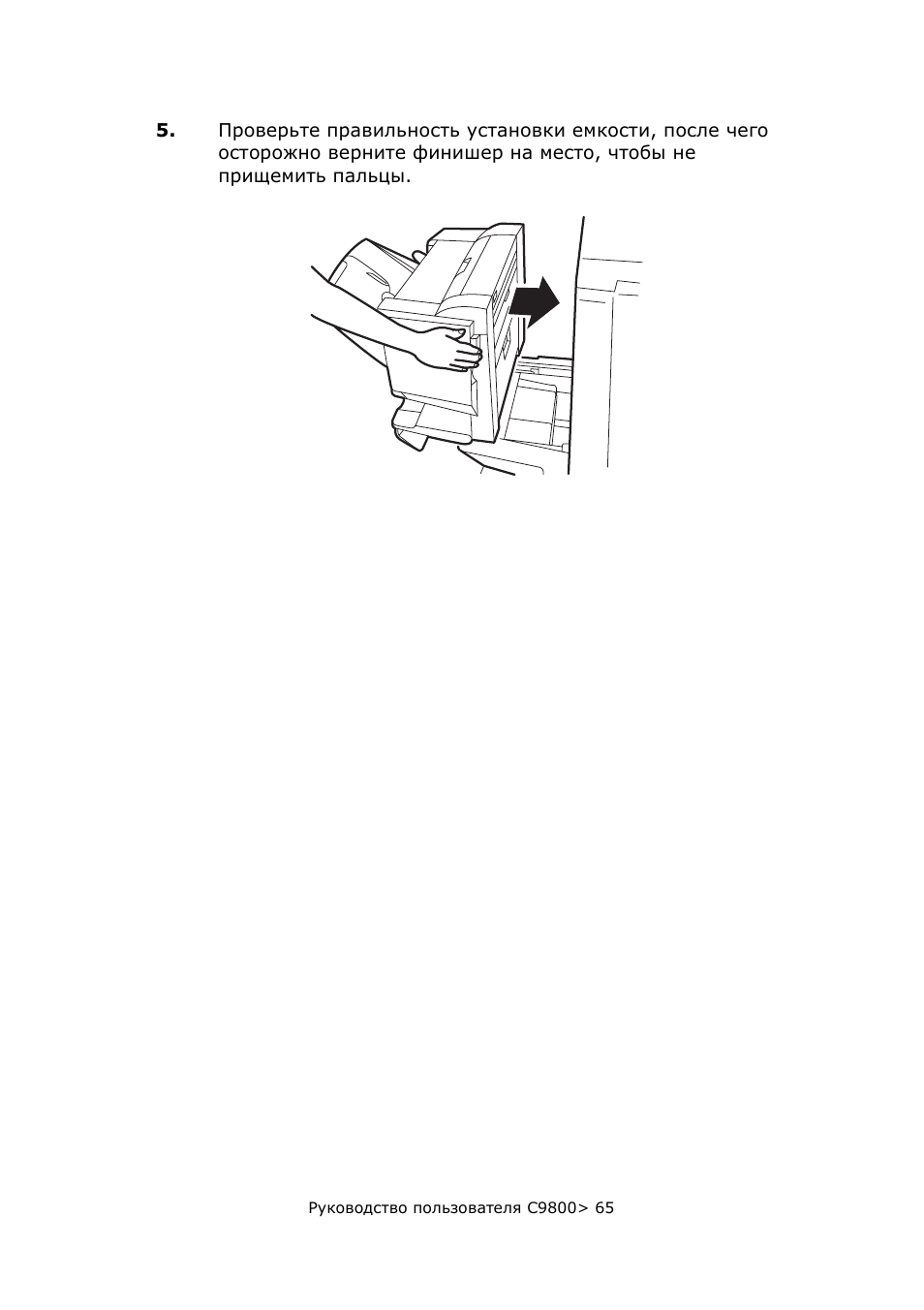

Проверьте правильность установки емкости, после чего
осторожно верните финишер на место, чтобы не
прищемить пальцы.

Руководство пользователя C9800> 66

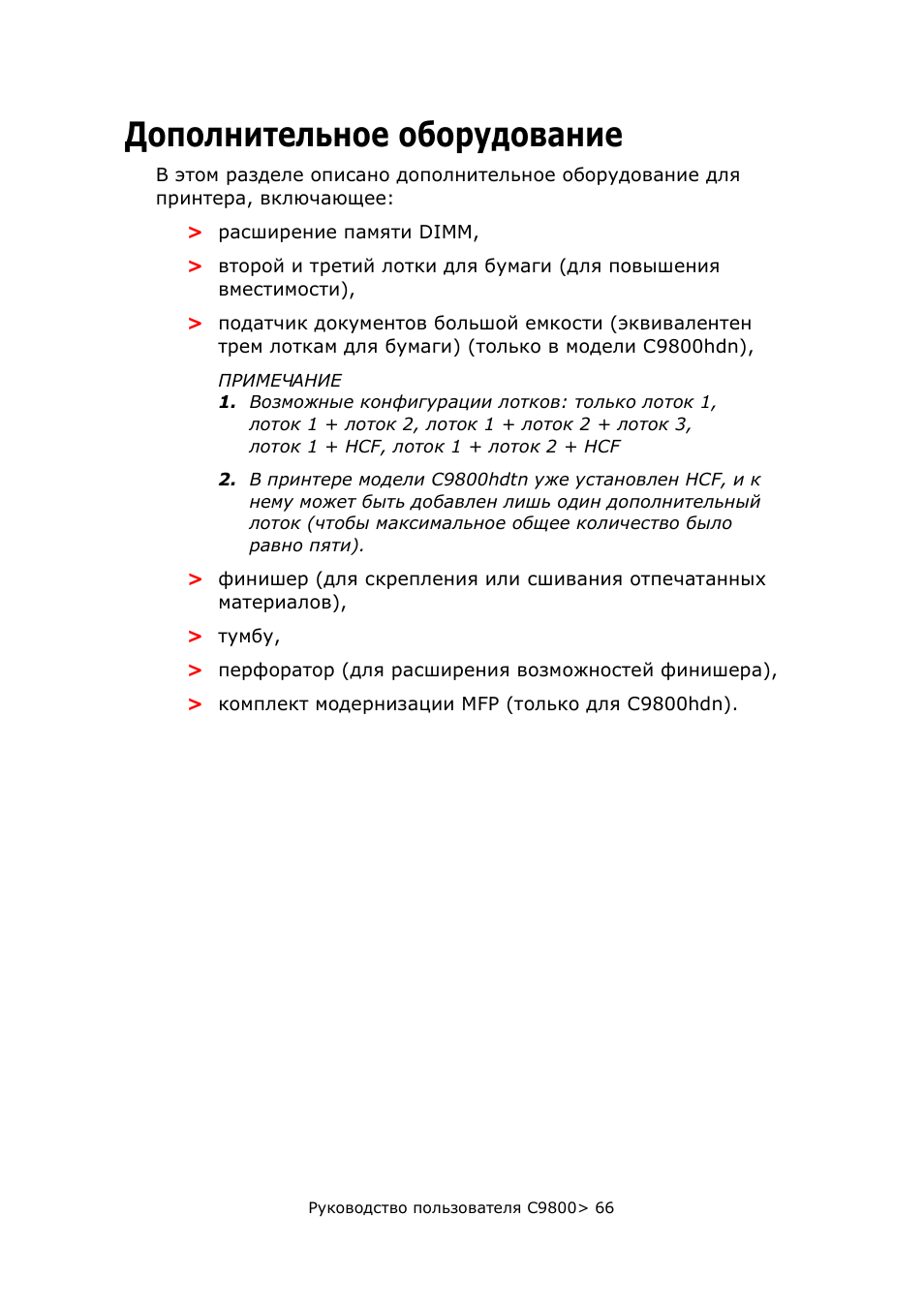

Дополнительное оборудование

В этом разделе описано дополнительное оборудование для
принтера, включающее:

>

расширение памяти DIMM,

>

второй и третий лотки для бумаги (для повышения
вместимости),

>

податчик документов большой емкости (эквивалентен
трем лоткам для бумаги) (только в модели C9800hdn),

ПРИМЕЧАНИЕ
1. Возможные конфигурации лотков: только лоток 1,

лоток 1 + лоток 2, лоток 1 + лоток 2 + лоток 3,
лоток 1 + HCF, лоток 1 + лоток 2 + HCF

2. В принтере модели C9800hdtn уже установлен HСF, и к

нему может быть добавлен лишь один дополнительный
лоток (чтобы максимальное общее количество было
равно пяти).

>

финишер (для скрепления или сшивания отпечатанных
материалов),

>

тумбу,

>

перфоратор (для расширения возможностей финишера),

>

комплект модернизации MFP (только для C9800hdn).

Руководство пользователя C9800> 67

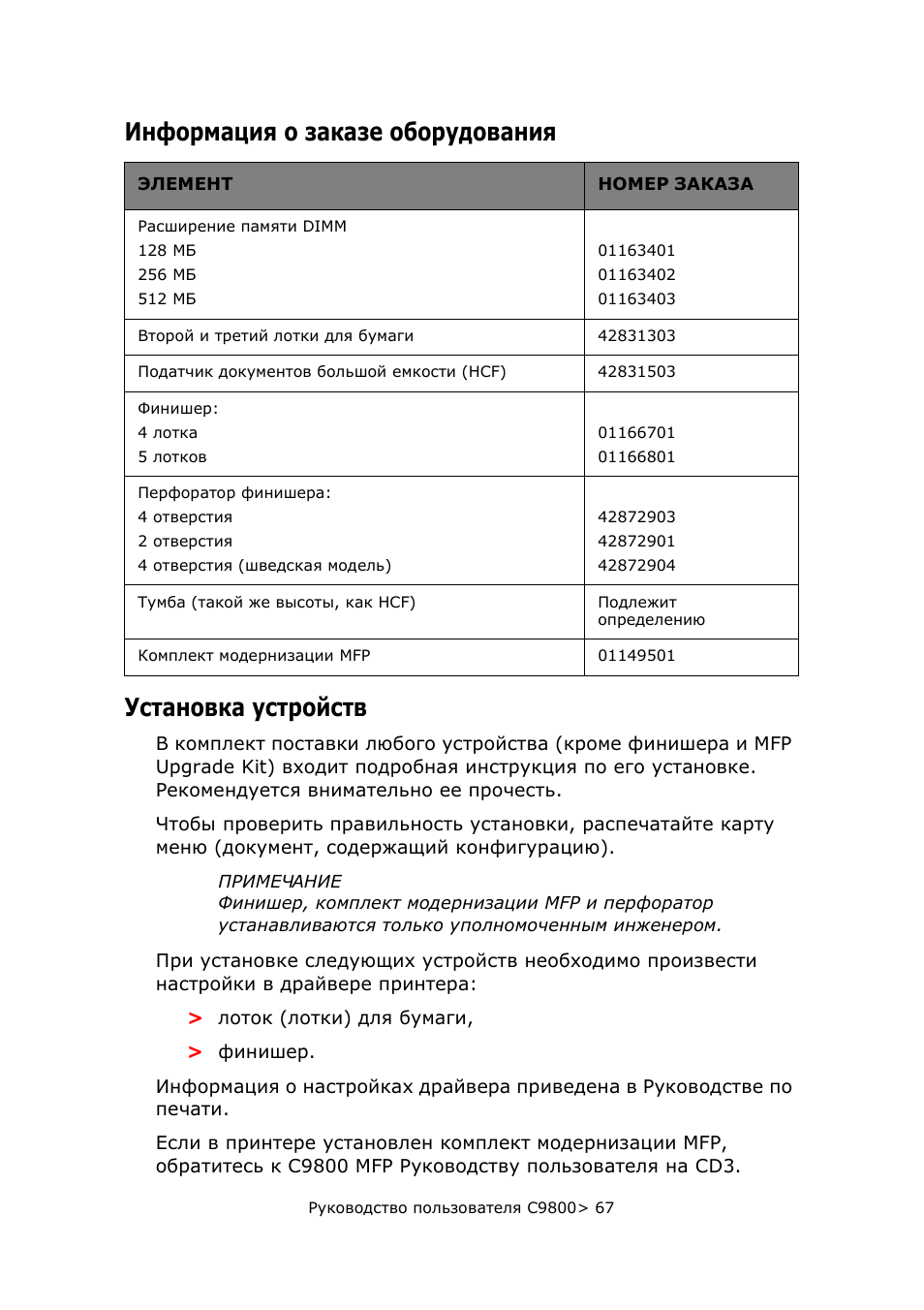

Информация о заказе оборудования

Установка устройств

В комплект поставки любого устройства (кроме финишера и MFP
Upgrade Kit) входит подробная инструкция по его установке.
Рекомендуется внимательно ее прочесть.

Чтобы проверить правильность установки, распечатайте карту
меню (документ, содержащий конфигурацию).

ПРИМЕЧАНИЕ
Финишер, комплект модернизации MFP и перфоратор
устанавливаются только уполномоченным инженером.

При установке следующих устройств необходимо произвести
настройки в драйвере принтера:

>

лоток (лотки) для бумаги,

>

финишер.

Информация о настройках драйвера приведена в Руководстве по
печати.

Если в принтере установлен комплект модернизации MFP,
обратитесь к C9800 MFP Руководству пользователя на CD3.

ЭЛЕМЕНТ

НОМЕР ЗАКАЗА

Расширение памяти DIMM
128 MБ
256 MБ
512 MБ

01163401
01163402
01163403

Второй и третий лотки для бумаги 42831303

Податчик документов большой емкости (HCF)

42831503

Финишер:
4 лотка
5 лотков

01166701
01166801

Перфоратор финишера:
4 отверстия
2 отверстия
4 отверстия (шведская модель)

42872903
42872901
42872904

Тумба (такой же высоты, как HCF)

Подлежит

определению

Комплект модернизации MFP

01149501

Руководство пользователя C9800> 68

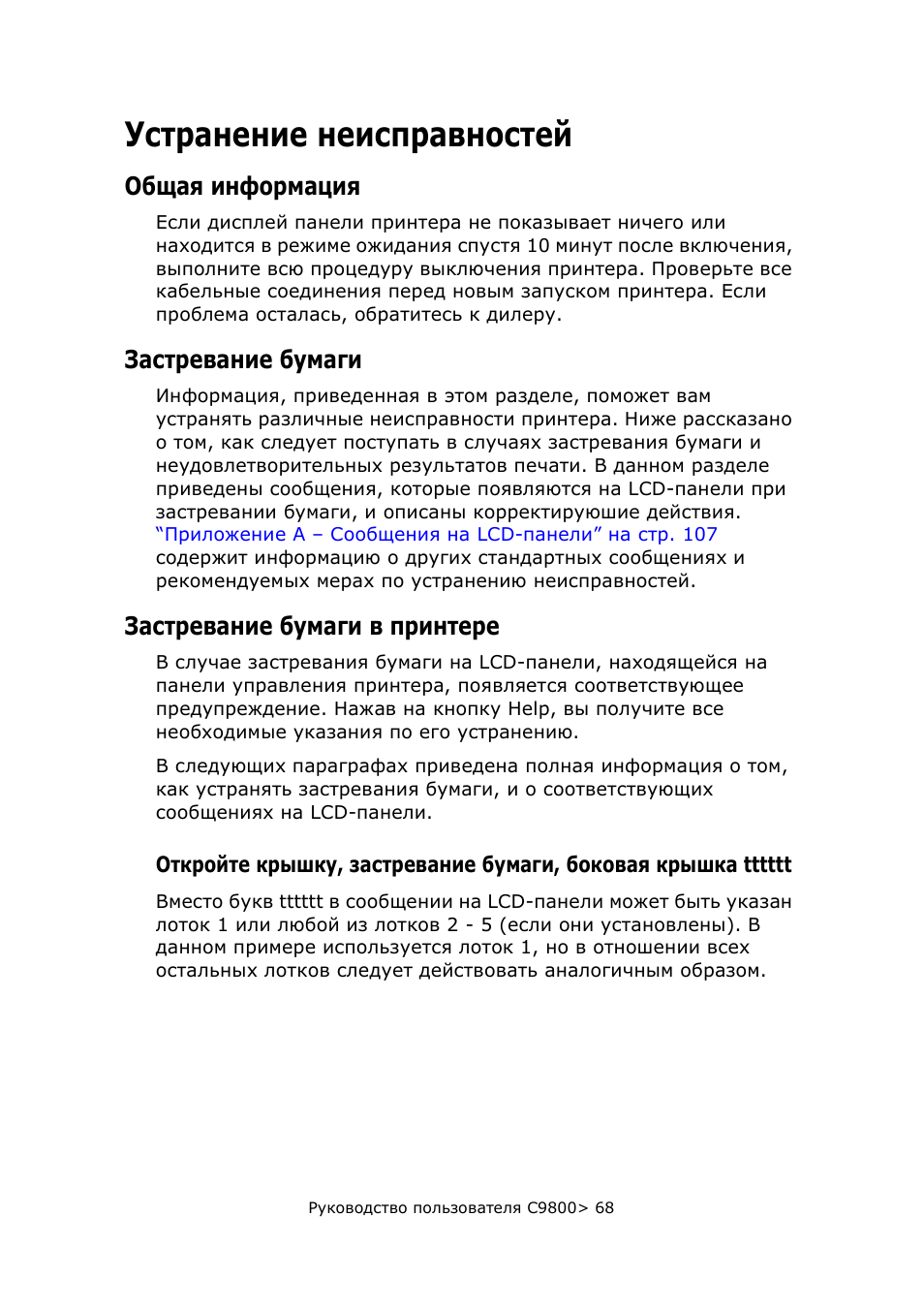

Устранение неисправностей

Общая информация

Если дисплей панели принтера не показывает ничего или
находится в режиме ожидания спустя 10 минут после включения,
выполните всю процедуру выключения принтера. Проверьте все
кабельные соединения перед новым запуском принтера. Если
проблема осталась, обратитесь к дилеру.

Застревание бумаги

Информация, приведенная в этом разделе, поможет вам
устранять различные неисправности принтера. Ниже рассказано
о том, как следует поступать в случаях застревания бумаги и
неудовлетворительных результатов печати. В данном разделе
приведены сообщения, которые появляются на LCD-панели при
застревании бумаги, и описаны корректируюшие действия.

“Приложение A – Сообщения на LCD-панели” на стр. 107

содержит информацию о других стандартных сообщениях и
рекомендуемых мерах по устранению неисправностей.

Застревание бумаги в принтере

В случае застревания бумаги на LCD-панели, находящейся на
панели управления принтера, появляется соответствующее
предупреждение. Нажав на кнопку Help, вы получите все
необходимые указания по его устранению.

В следующих параграфах приведена полная информация о том,
как устранять застревания бумаги, и о соответствующих
сообщениях на LCD-панели.

Откройте крышку, застревание бумаги, боковая крышка tttttt

Вместо букв tttttt в сообщении на LCD-панели может быть указан
лоток 1 или любой из лотков 2 - 5 (если они установлены). В
данном примере используется лоток 1, но в отношении всех
остальных лотков следует действовать аналогичным образом.

Руководство пользователя C9800> 69

1.

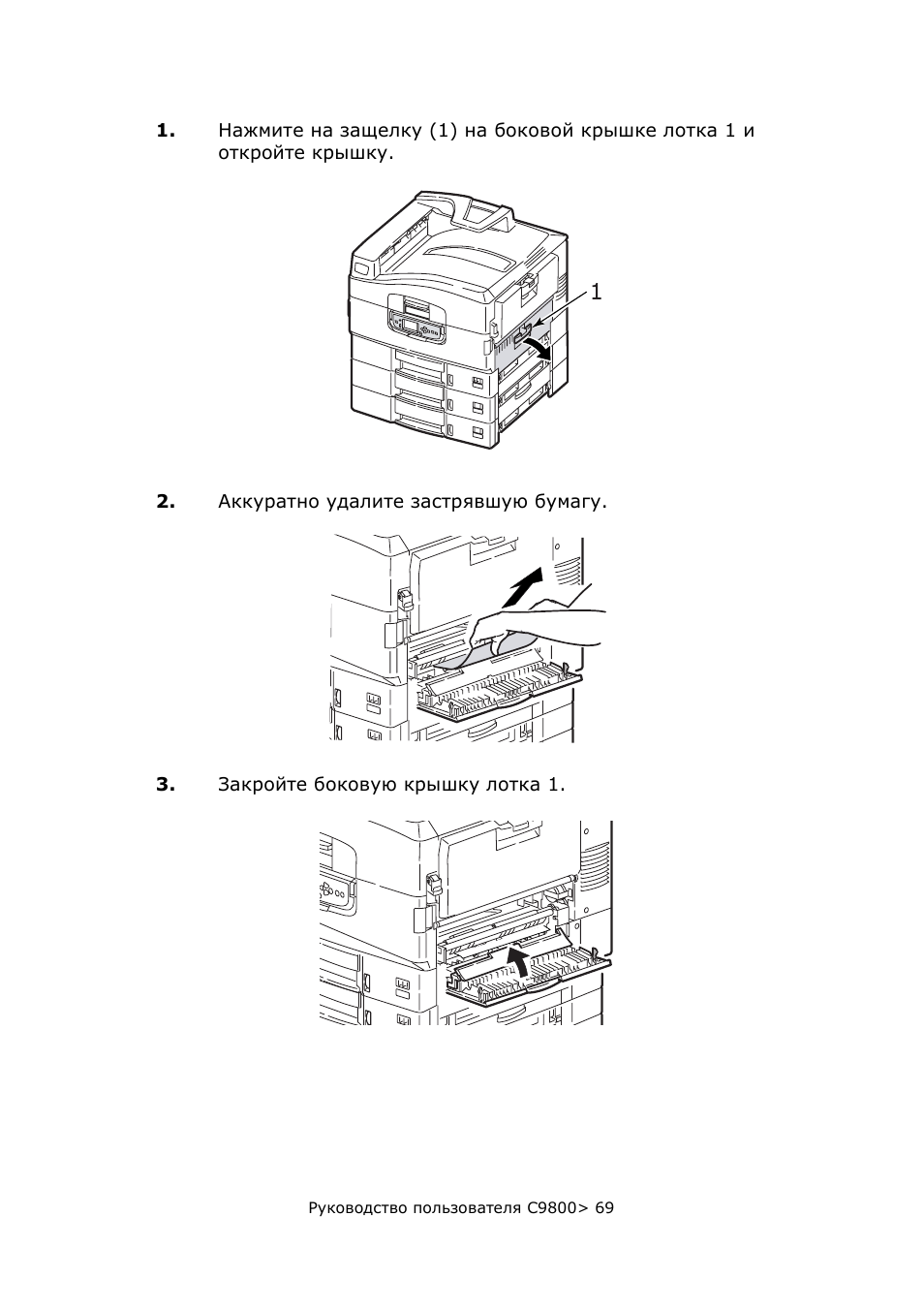

Нажмите на защелку (1) на боковой крышке лотка 1 и
откройте крышку.

2.

Аккуратно удалите застрявшую бумагу.

3.

Закройте боковую крышку лотка 1.

Руководство пользователя C9800> 70

Откройте крышку, застревание бумаги, боковая крышка

1.

Если универсальный лоток открыт, то закройте его, чтобы
была видна боковая крышка (1).

2.

Потяните за рычаг освобождения (2) и откройте боковую
крышку.
