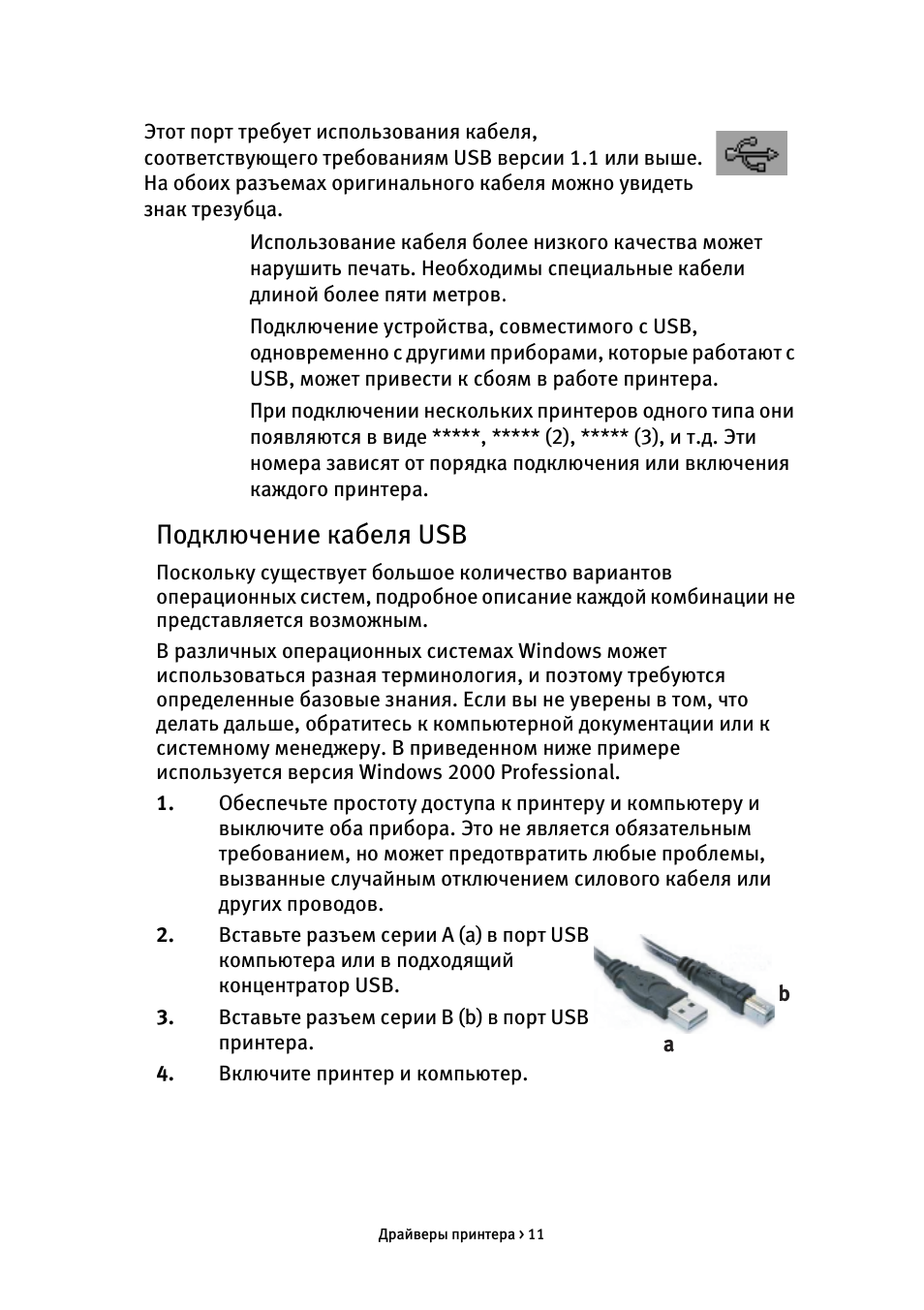

Подключение кабеля usb

Драйверы принтера > 11

Этот порт требует использования кабеля,
соответствующего требованиям USB версии 1.1 или выше.
На обоих разъемах оригинального кабеля можно увидеть
знак трезубца.

Использование кабеля более низкого качества может
нарушить печать. Необходимы специальные кабели
длиной более пяти метров

.

Подключение устройства, совместимого с USB,
одновременно с другими приборами, которые работают с
USB, может привести к сбоям в работе принтера.

При подключении нескольких принтеров одного типа они
появляются в виде *****, ***** (2), ***** (3), и т.д. Эти
номера зависят от порядка подключения или включения
каждого принтера.

Подключение кабеля USB

Поскольку существует большое количество вариантов
операционных систем, подробное описание каждой комбинации не
представляется возможным.

В различных операционных системах Windows может
использоваться разная терминология, и поэтому требуются
определенные базовые знания. Если вы не уверены в том, что
делать дальше, обратитесь к компьютерной документации или к
системному менеджеру. В приведенном ниже примере
используется версия Windows 2000 Professional.

1.

Обеспечьте простоту доступа к принтеру и компьютеру и
выключите оба прибора. Это не является обязательным
требованием, но может предотвратить любые проблемы,
вызванные случайным отключением силового кабеля или
других проводов.

2.

Вставьте разъем серии A (a) в порт USB
компьютера или в подходящий
концентратор USB.

3.

Вставьте разъем серии B (b) в порт USB
принтера.

4.

Включите принтер и компьютер.

a

b

Драйверы принтера > 12

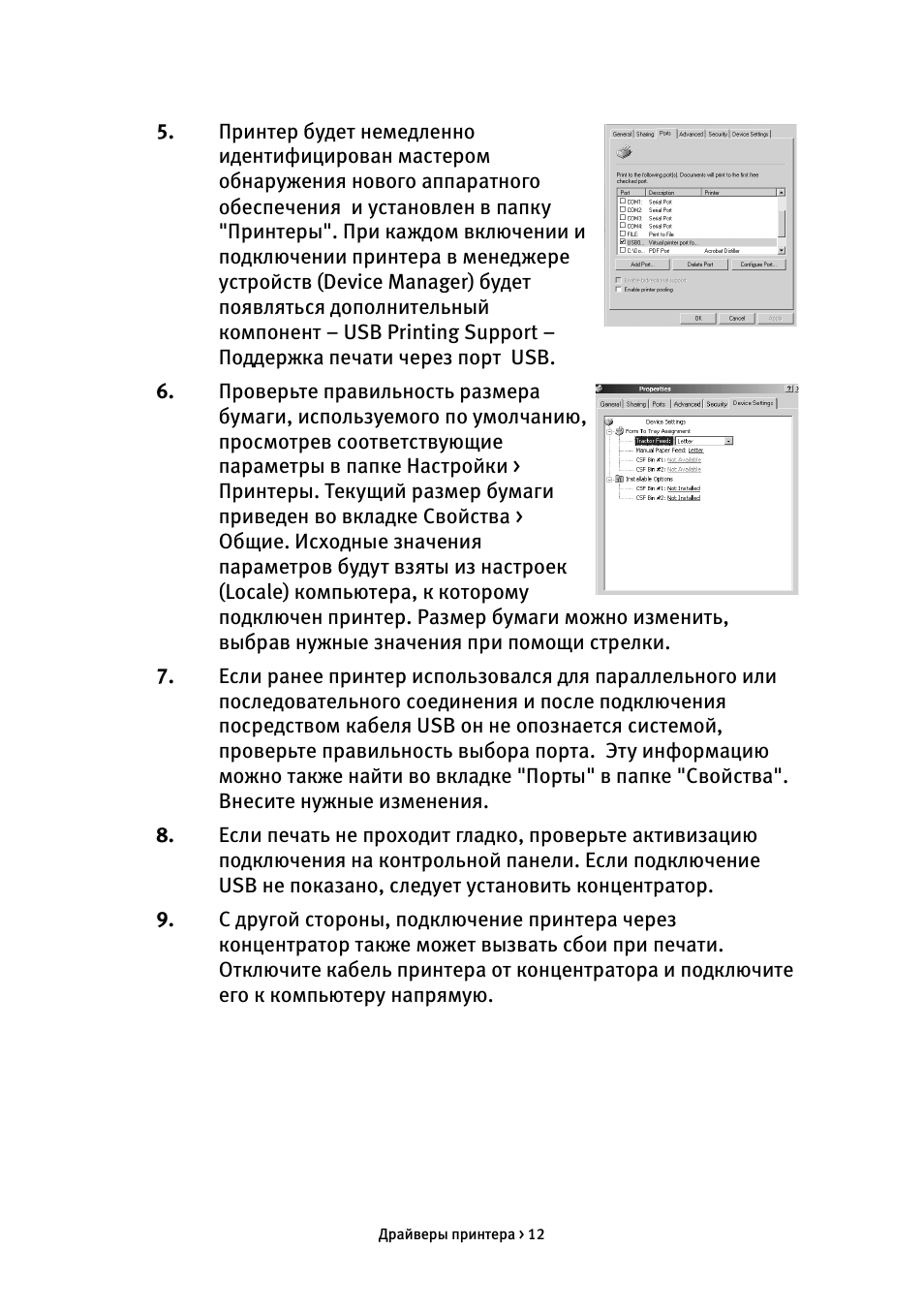

5.

Принтер будет немедленно
идентифицирован мастером
обнаружения нового аппаратного
обеспечения и установлен в папку
"Принтеры". При каждом включении и
подключении принтера в менеджере
устройств (Device Manager) будет
появляться дополнительный
компонент – USB Printing Support –
Поддержка печати через порт USB.

6.

Проверьте правильность размера
бумаги, используемого по умолчанию,
просмотрев соответствующие
параметры в папке Настройки >
Принтеры. Текущий размер бумаги
приведен во вкладке Свойства >
Общие. Исходные значения
параметров будут взяты из настроек
(Locale) компьютера, к которому
подключен принтер. Размер бумаги можно изменить,
выбрав нужные значения при помощи стрелки.

7.

Если ранее принтер использовался для параллельного или
последовательного соединения и после подключения
посредством кабеля USB он не опознается системой,
проверьте правильность выбора порта. Эту информацию
можно также найти во вкладке "Порты" в папке "Свойства".
Внесите нужные изменения.

8.

Если печать не проходит гладко, проверьте активизацию
подключения на контрольной панели. Если подключение
USB не показано, следует установить концентратор.

9.

С другой стороны, подключение принтера через
концентратор также может вызвать сбои при печати.
Отключите кабель принтера от концентратора и подключите
его к компьютеру напрямую.

Использование принтера > 13

Использование принтера

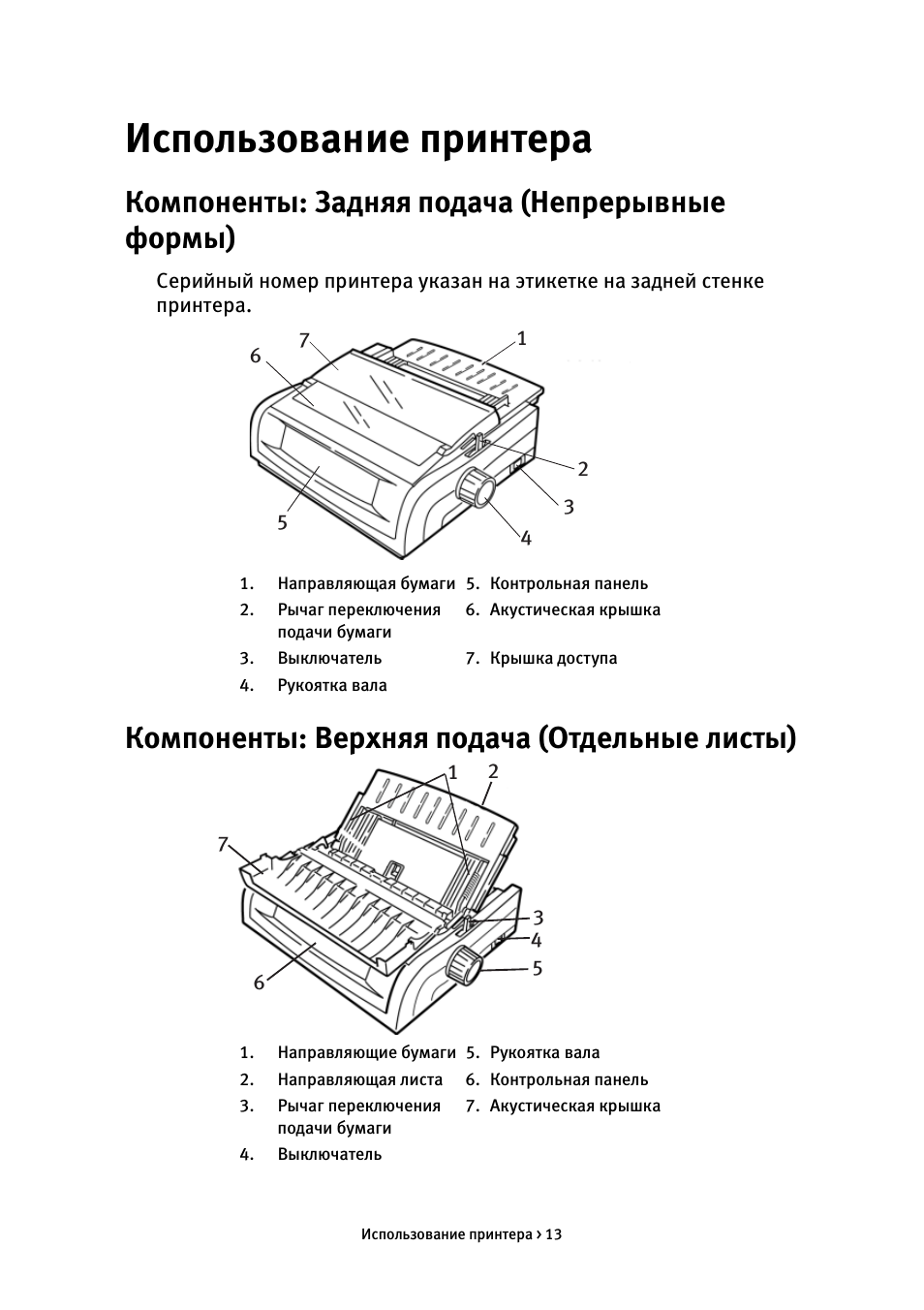

Компоненты: Задняя подача (Непрерывные
формы)

Серийный номер принтера указан на этикетке на задней стенке
принтера.

Компоненты: Верхняя подача (Отдельные листы)

1.

Направляющая бумаги 5. Контрольная панель

2.

Рычаг переключения
подачи бумаги

6. Акустическая крышка

3.

Выключатель

7. Крышка доступа

4.

Рукоятка вала

1.

Направляющие бумаги 5. Рукоятка вала

2.

Направляющая листа

6. Контрольная панель

3.

Рычаг переключения
подачи бумаги

7. Акустическая крышка

4.

Выключатель

1

2

3

4

5

6

7

1

2

3

4

5

6

7

Использование принтера > 14

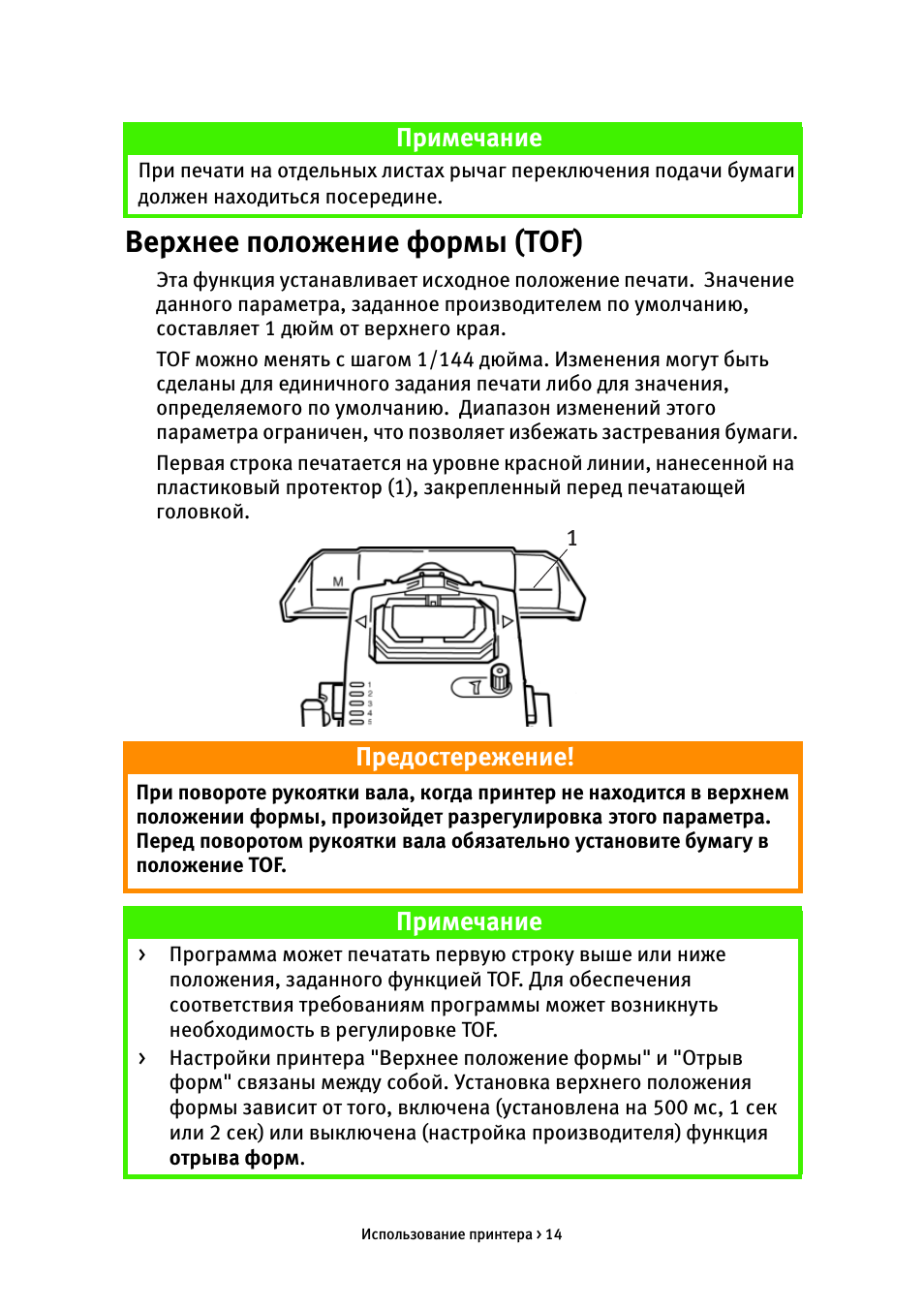

Верхнее положение формы (TOF)

Эта функция устанавливает исходное положение печати. Значение
данного параметра, заданное производителем по умолчанию,
составляет 1 дюйм от верхнего края.

TOF можно менять с шагом 1/144 дюйма. Изменения могут быть
сделаны для единичного задания печати либо для значения,
определяемого по умолчанию. Диапазон изменений этого
параметра ограничен, что позволяет избежать застревания бумаги.

Первая строка печатается на уровне красной линии, нанесенной на
пластиковый протектор (1), закрепленный перед печатающей
головкой.

Примечание

При печати на отдельных листах рычаг переключения подачи бумаги
должен находиться посередине.

Предостережение!

При повороте рукоятки вала, когда принтер не находится в верхнем
положении формы, произойдет разрегулировка этого параметра.
Перед поворотом рукоятки вала обязательно установите бумагу в
положение TOF.

Примечание

>

Программа может печатать первую строку выше или ниже
положения, заданного функцией TOF. Для обеспечения
соответствия требованиям программы может возникнуть
необходимость в регулировке TOF.

>

Настройки принтера "Верхнее положение формы" и "Отрыв
форм" связаны между собой. Установка верхнего положения
формы зависит от того, включена (установлена на 500 мс, 1 сек
или 2 сек) или выключена (настройка производителя) функция
отрыва форм.

1

Использование принтера > 15

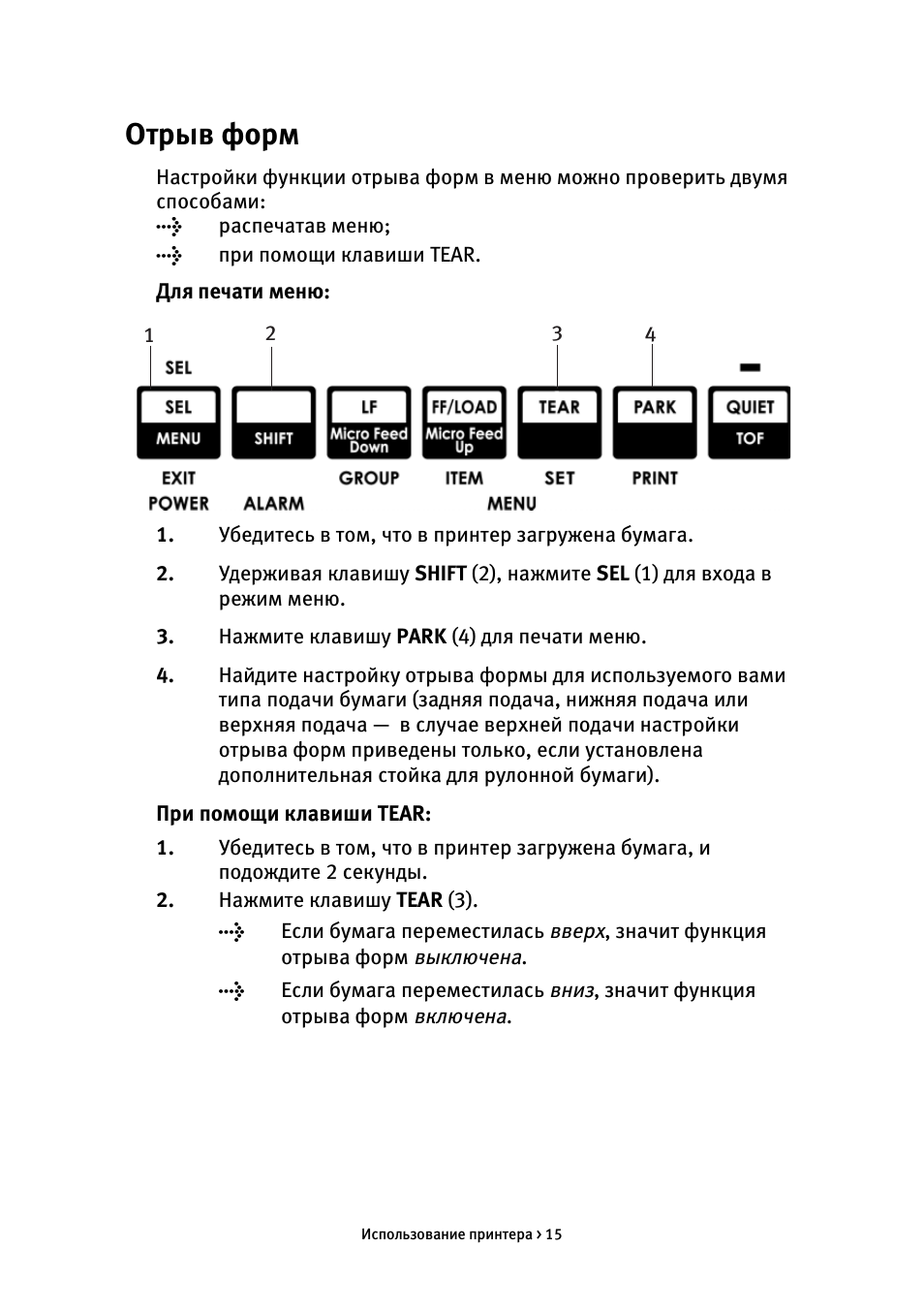

Отрыв форм

Настройки функции отрыва форм в меню можно проверить двумя
способами:

l

распечатав меню;

l

при помощи клавиши TEAR.

Для печати меню:

1.

Убедитесь в том, что в принтер загружена бумага.

2.

Удерживая клавишу

SHIFT (2), нажмите SEL (1) для входа в

режим меню.

3.

Нажмите клавишу

PARK (4) для печати меню.

4.

Найдите настройку отрыва формы для используемого вами
типа подачи бумаги (задняя подача, нижняя подача или
верхняя подача — в случае верхней подачи настройки
отрыва форм приведены только, если установлена
дополнительная стойка для рулонной бумаги).

При помощи клавиши TEAR:

1.

Убедитесь в том, что в принтер загружена бумага, и
подождите 2 секунды.

2.

Нажмите клавишу

TEAR (3).

l

Если бумага переместилась

вверх, значит функция

отрыва форм

выключена.

l

Если бумага переместилась

вниз, значит функция

отрыва форм

включена.

1

2

3

4

Использование принтера > 16

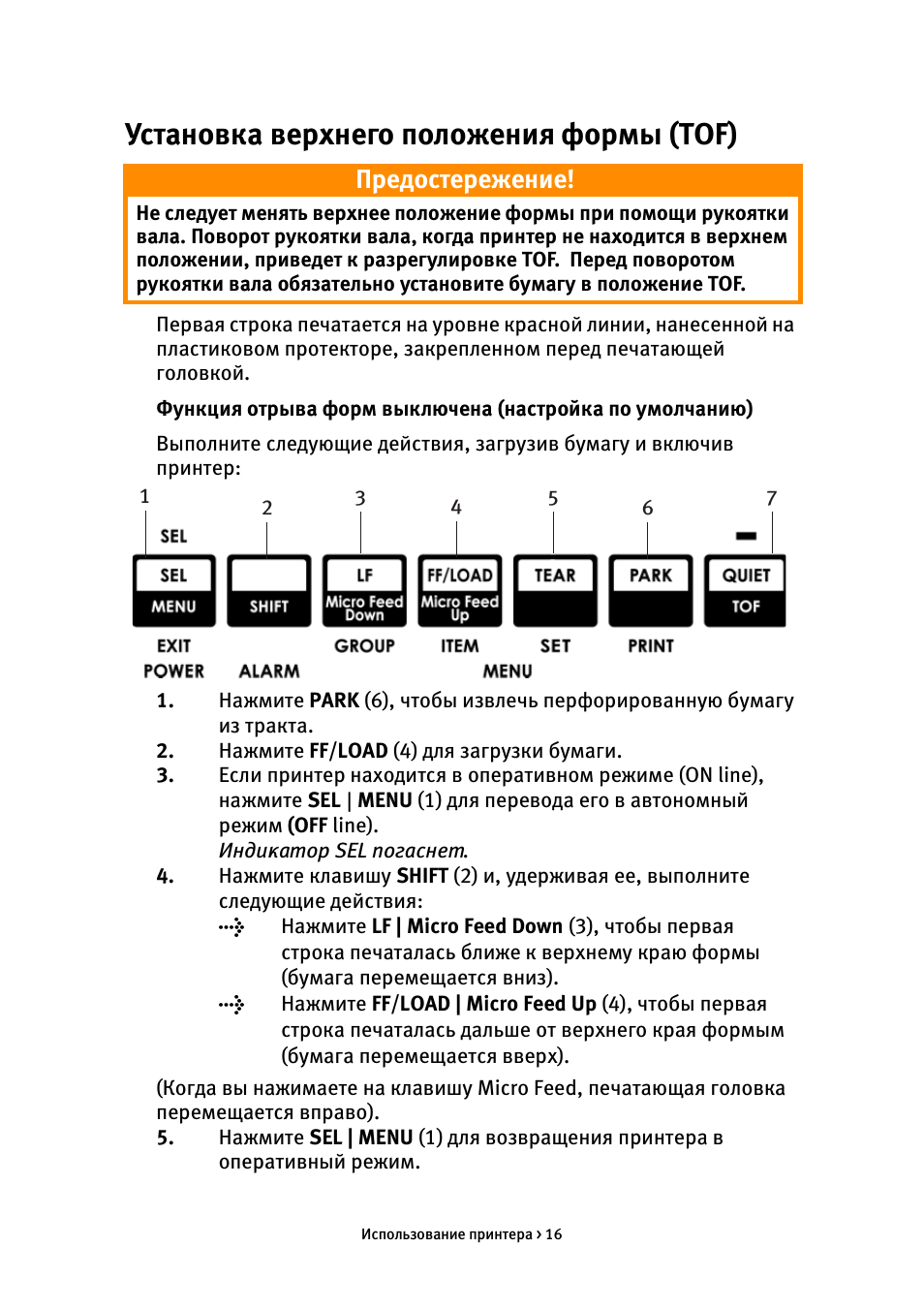

Установка верхнего положения формы (TOF)

Первая строка печатается на уровне красной линии, нанесенной на
пластиковом протекторе, закрепленном перед печатающей
головкой.

Функция отрыва форм выключена (настройка по умолчанию)

Выполните следующие действия, загрузив бумагу и включив
принтер:

1.

Нажмите

PARK (6), чтобы извлечь перфорированную бумагу

из тракта.

2.

Нажмите

FF/LOAD (4) для загрузки бумаги.

3.

Если принтер находится в оперативном режиме (ON line),
нажмите

SEL

|

MENU (1) для перевода его в автономный

режим

(ОFF line).

Индикатор SEL погаснет.

4.

Нажмите клавишу

SHIFT (2) и, удерживая ее, выполните

следующие действия:
l

Нажмите

LF | Micro Feed Down (3), чтобы первая

строка печаталась ближе к верхнему краю формы
(бумага перемещается вниз).

l

Нажмите

FF/LOAD | Micro Feed Up (4), чтобы первая

строка печаталась дальше от верхнего края формым
(бумага перемещается вверх).

(Когда вы нажимаете на клавишу Micro Feed, печатающая головка
перемещается вправо).
5.

Нажмите

SEL | MENU (1) для возвращения принтера в

оперативный режим.

Предостережение!

Не следует менять верхнее положение формы при помощи рукоятки
вала. Поворот рукоятки вала, когда принтер не находится в верхнем
положении, приведет к разрегулировке TOF. Перед поворотом
рукоятки вала обязательно установите бумагу в положение TOF.

1

2

3

4

6

7

5

Использование принтера > 17

О том, как восстановить значения TOF, заданные производителем,
читайте в разделе “Восстановление верхнего положения формы до
значений, заданных производителем” этой главы.

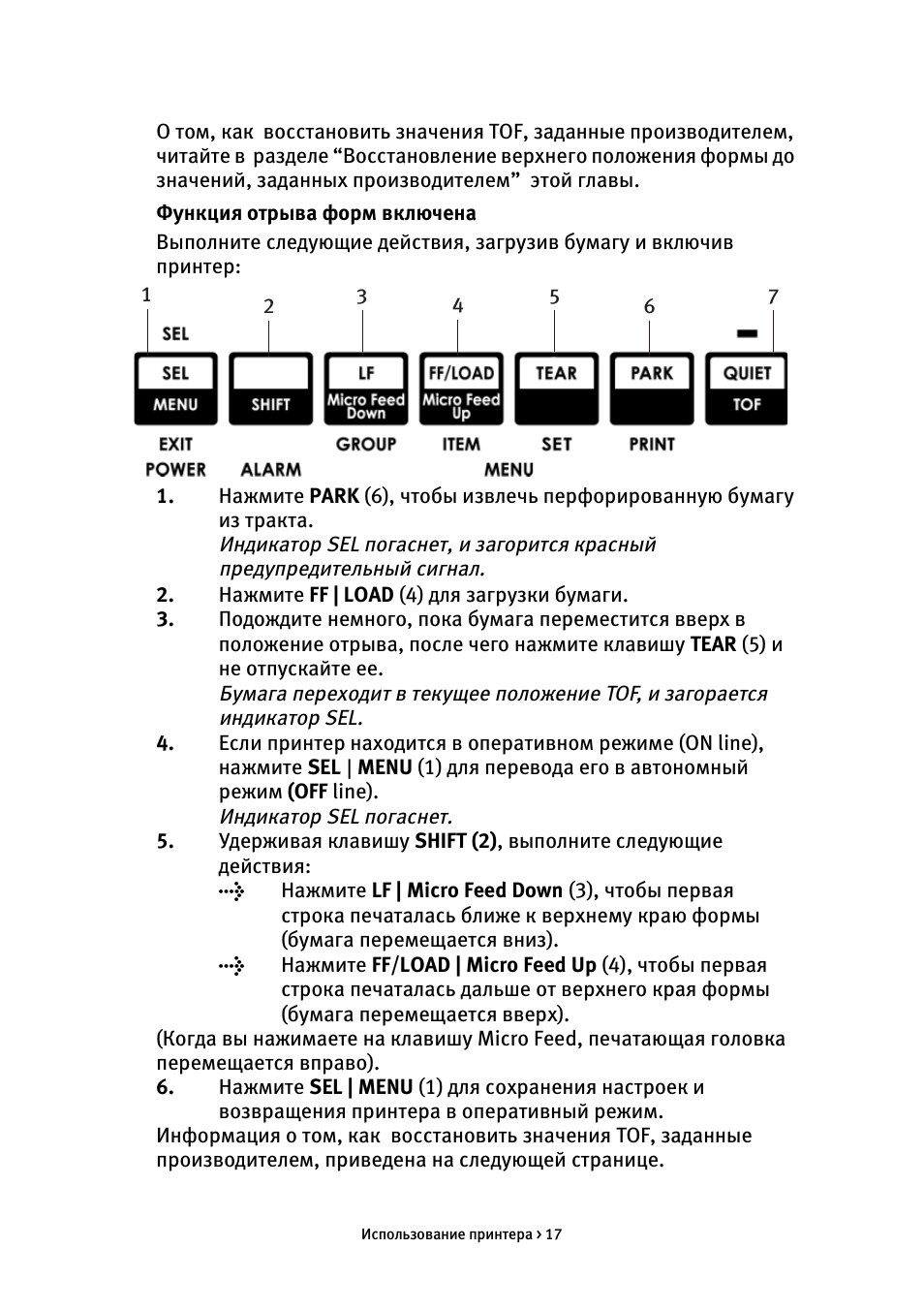

Функция отрыва форм включена
Выполните следующие действия, загрузив бумагу и включив
принтер:

1.

Нажмите

PARK (6), чтобы извлечь перфорированную бумагу

из тракта.
Индикатор SEL погаснет, и загорится красный
предупредительный сигнал.

2.

Нажмите

FF | LOAD (4) для загрузки бумаги.

3.

Подождите немного, пока бумага переместится вверх в
положение отрыва, после чего нажмите клавишу

TEAR (5) и

не отпускайте ее.
Бумага переходит в текущее положение TOF, и загорается
индикатор SEL.

4.

Если принтер находится в оперативном режиме (ON line),
нажмите

SEL

|

MENU (1) для перевода его в автономный

режим

(ОFF line).

Индикатор SEL погаснет.

5.

Удерживая клавишу

SHIFT (2), выполните следующие

действия:
l

Нажмите

LF | Micro Feed Down (3), чтобы первая

строка печаталась ближе к верхнему краю формы
(бумага перемещается вниз).

l

Нажмите

FF/LOAD | Micro Feed Up (4), чтобы первая

строка печаталась дальше от верхнего края формы
(бумага перемещается вверх).

(Когда вы нажимаете на клавишу Micro Feed, печатающая головка
перемещается вправо).
6.

Нажмите

SEL | MENU (1) для сохранения настроек и

возвращения принтера в оперативный режим.

Информация о том, как восстановить значения TOF, заданные
производителем, приведена на следующей странице.

1

2

3

4

6

7

5

Использование принтера > 18

Временное изменение верхнего положения
формы

Чтобы переместить верхнее положение формы вниз

только для

одной страницы, поступайте следующим образом:
1.

Нажмите

SEL для отмены выбора принтера.

2.

Нажмите

LF для перемещения верхнего края формы вниз.

Восстановление верхнего положения формы
до значений, заданных производителем

Верхнее положение формы (то есть, положение, с которого должна
начинаться печать), установленное производителем, составляет 1
дюйм от верхнего края страницы.

Для восстановления верхнего положения формы до значений,
заданных производителем:
1.

Извлеките бумагу из тракта для прохождения бумаги.

2.

Выключите принтер.

3.

Нажмите кнопки

PARK + QUIET | TOF и, не отпуская их,

включите принтер.

4.

Вновь загрузите бумагу.

Функция отрыва форм

При нормальной работе эта функция выключена. Для
использования функции отрыва форм вы должны зайти в меню и
изменить соответствующую настройку на требуемый временной
интервал (смотрите раздел “Изменение настроек отрыва форм”).

Функция отрыва форм позволяет отрывать страницы
перфорированной бумаги, что обеспечивает экономию бумаги без
необходимости дополнительной регулировки принтера. Она может
быть использована при непрерывной подаче перфорированной
бумаги со стороны задней стенки принтера или снизу (при
установке дополнительного устройства протяжки), а также при

Предостережение!

Не следует менять верхнее положение формы при помощи
рукоятки вала. Поворот рукоятки вала, когда принтер не находится
в верхнем положении, приведет к разрегулировке TOF. Перед
поворотом рукоятки вала обязательно установите бумагу в
положение TOF!

Использование принтера > 19

подаче рулонной бумаги сверху (при установке дополнительной
стойки для рулонной бумаги).

При включении принтера бумага подается к положению отрыва.

После получения данных бумага автоматически сдвигается вниз к
положению печати (TOF), и печать начинается.

Когда печать останавливается, по истечении заданного в меню
периода времени принтер автоматически продвигает бумагу таким
образом, чтобы перфорация была выровнена по полосе отрыва,
находящейся под крышкой доступа.

Бумага остается продвинутой до линии отрыва до тех пор, пока
принтер не получит дополнительные данные. После этого она
возвращается назад для дальнейшей печати.

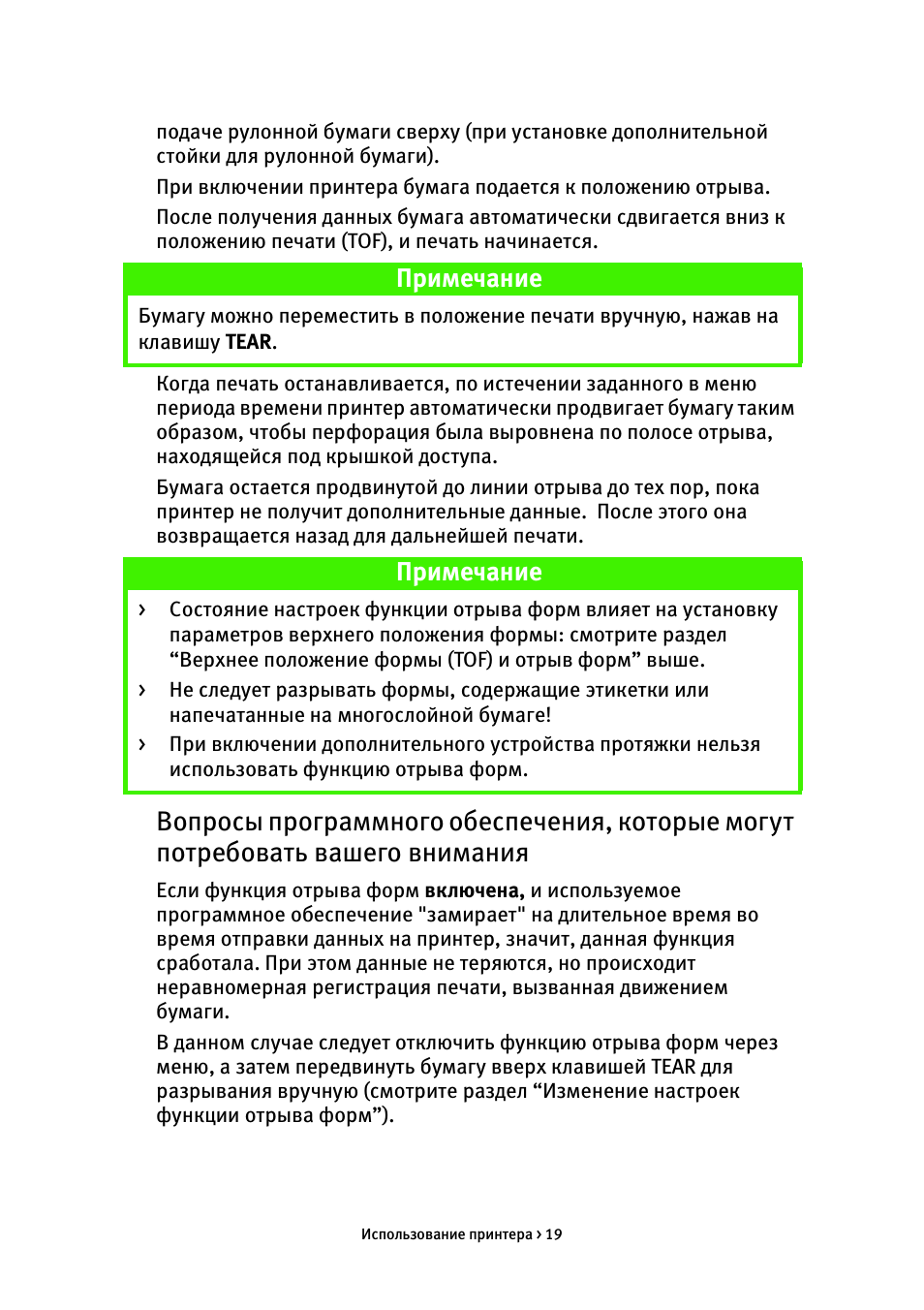

Вопросы программного обеспечения, которые могут
потребовать вашего внимания

Если функция отрыва форм

включена, и используемое

программное обеспечение "замирает" на длительное время во
время отправки данных на принтер, значит, данная функция
сработала. При этом данные не теряются, но происходит
неравномерная регистрация печати, вызванная движением
бумаги.

В данном случае следует отключить функцию отрыва форм через
меню, а затем передвинуть бумагу вверх клавишей TEAR для
разрывания вручную (смотрите раздел “Изменение настроек
функции отрыва форм”).

Примечание

Бумагу можно переместить в положение печати вручную, нажав на
клавишу

TEAR.

Примечание

>

Состояние настроек функции отрыва форм влияет на установку
параметров верхнего положения формы: смотрите раздел
“Верхнее положение формы (TOF) и отрыв форм” выше.

>

Не следует разрывать формы, содержащие этикетки или
напечатанные на многослойной бумаге!

>

При включении дополнительного устройства протяжки нельзя
использовать функцию отрыва форм.

Использование принтера > 20

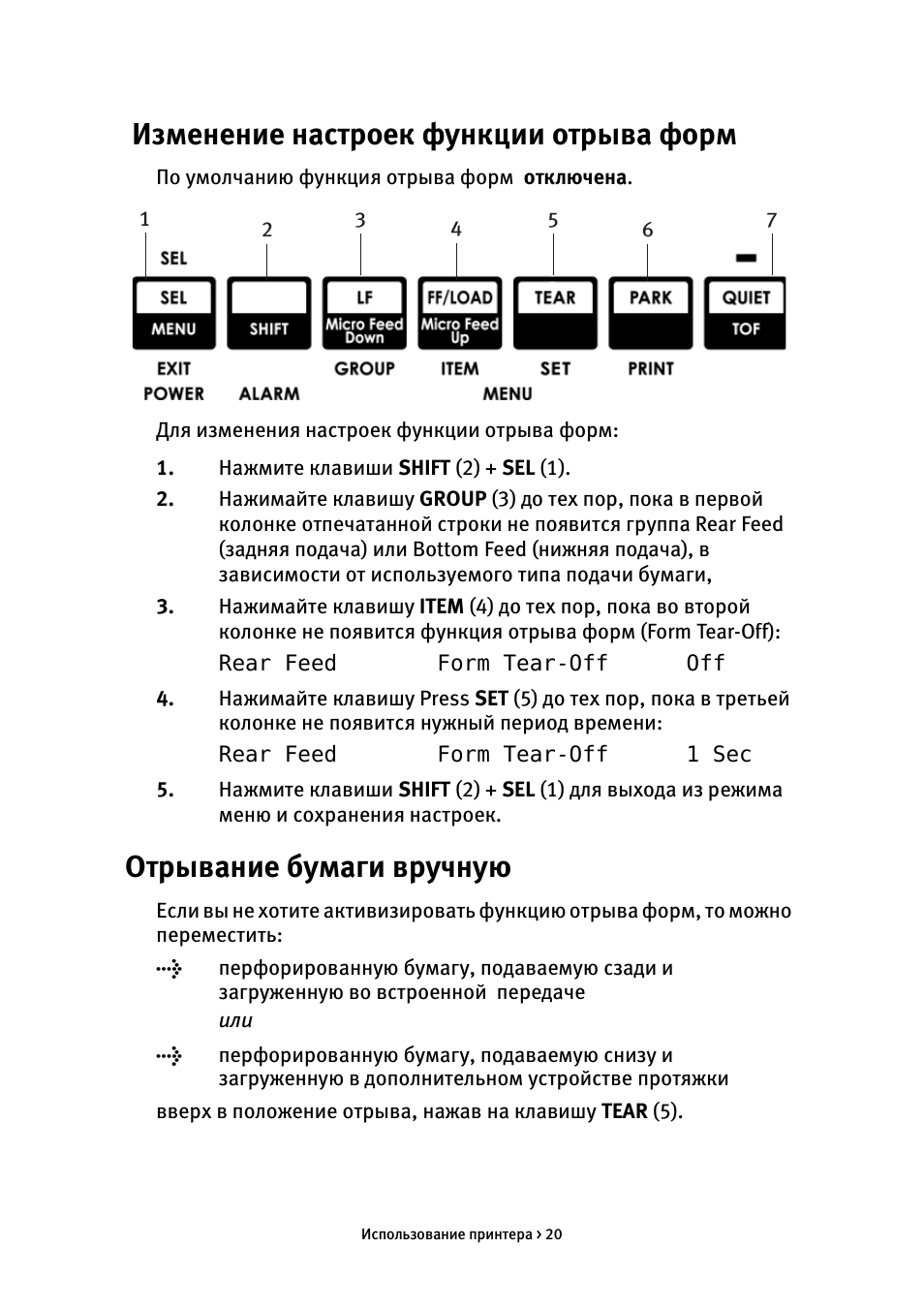

Изменение настроек функции отрыва форм

По умолчанию функция отрыва форм

отключена.

Для изменения настроек функции отрыва форм:

1.

Нажмите клавиши

SHIFT (2) + SEL (1).

2.

Нажимайте клавишу

GROUP (3) до тех пор, пока в первой

колонке отпечатанной строки не появится группа Rear Feed
(задняя подача) или Bottom Feed (нижняя подача), в
зависимости от используемого типа подачи бумаги,

3.

Нажимайте клавишу

ITEM (4) до тех пор, пока во второй

колонке не появится функция отрыва форм (Form Tear-Off):

Rear Feed

Form Tear-Off

Off

4.

Нажимайте клавишу Press

SET (5) до тех пор, пока в третьей

колонке не появится нужный период времени:

Rear Feed

Form Tear-Off

1 Sec

5.

Нажмите клавиши

SHIFT (2) + SEL (1) для выхода из режима

меню и сохранения настроек.

Отрывание бумаги вручную

Если вы не хотите активизировать функцию отрыва форм, то можно
переместить:
l

перфорированную бумагу, подаваемую сзади и
загруженную во встроенной передаче
или

l

перфорированную бумагу, подаваемую снизу и
загруженную в дополнительном устройстве протяжки

вверх в положение отрыва, нажав на клавишу

TEAR (5).

1

2

3

4

6

7

5
