20

2.

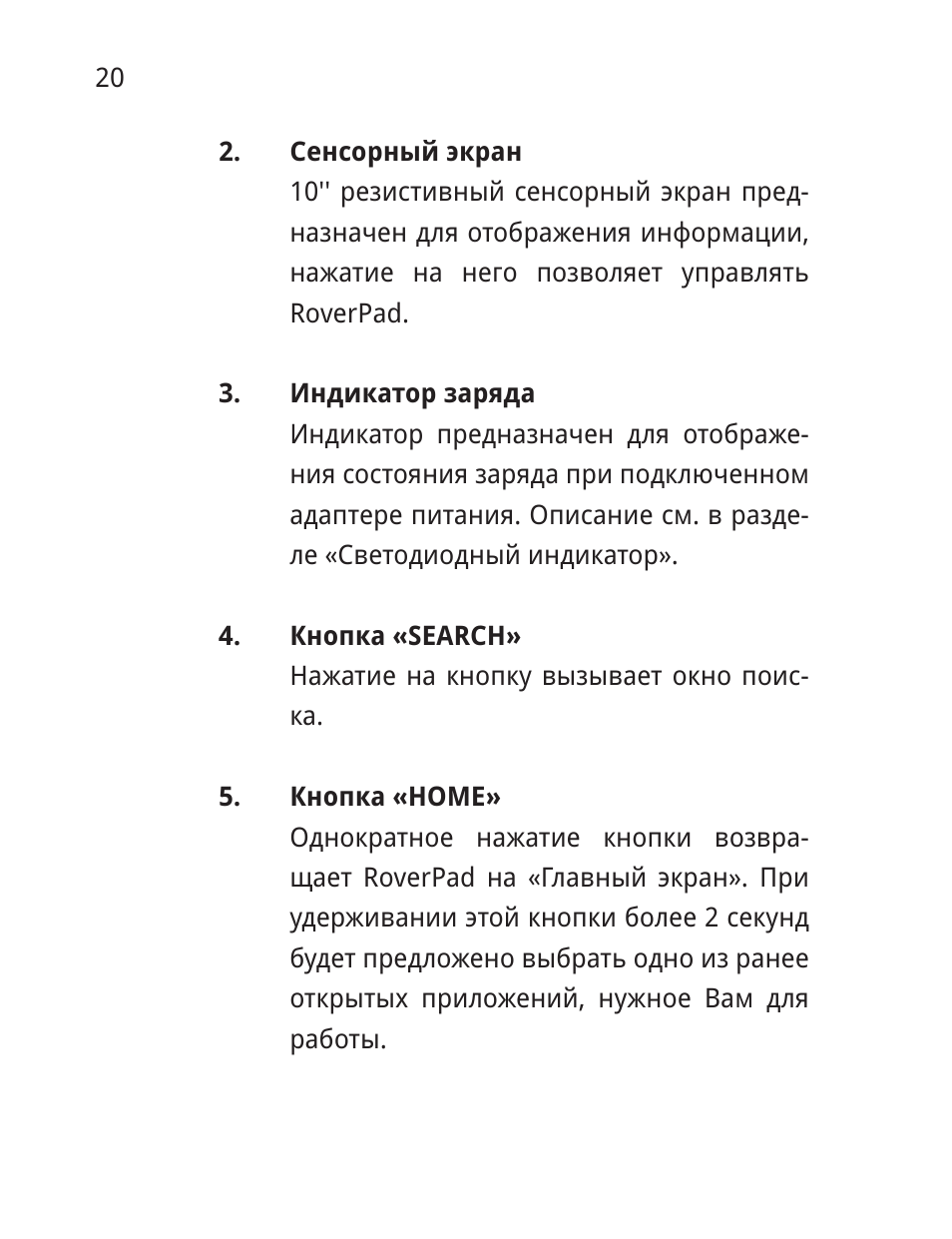

Сенсорный экран 
10'' резистивный сенсорный экран пред-
назначен для отображения информации,
нажатие на него позволяет управлять
RoverPad.

3.

Индикатор заряда
Индикатор предназначен для отображе-
ния состояния заряда при подключенном
адаптере питания. Описание см. в разде-
ле «Светодиодный индикатор».

4.

Кнопка «SEARCH»
Нажатие на кнопку вызывает окно поис-
ка.

5.

Кнопка «HOME»
Однократное нажатие кнопки возвра-
щает RoverPad на «Главный экран». При
удерживании этой кнопки более 2 секунд
будет предложено выбрать одно из ранее
открытых приложений, нужное Вам для
работы.

21

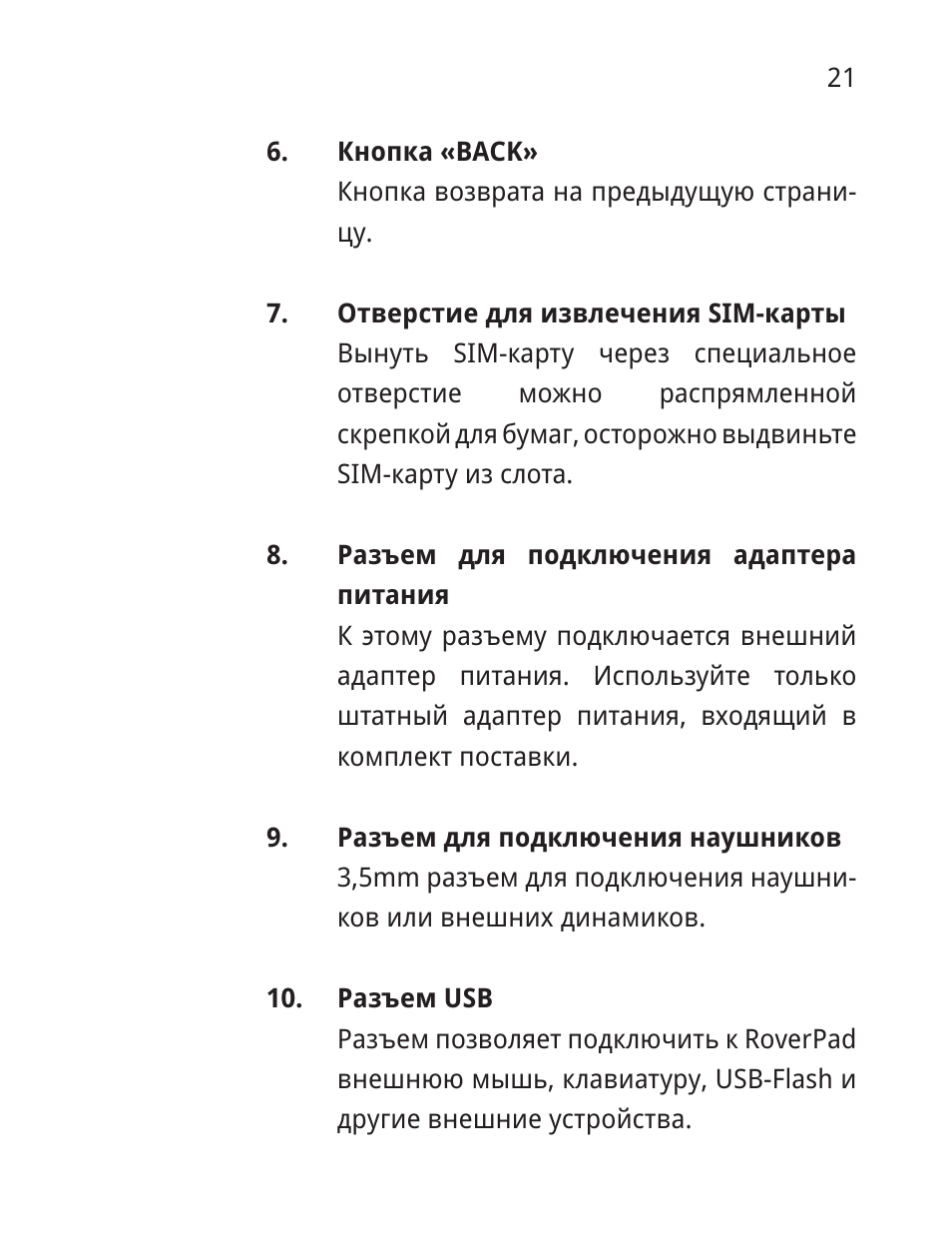

6.

Кнопка «BACK»
Кнопка возврата на предыдущую страни-
цу.

7.

Отверстие для извлечения SIM-карты
Вынуть SIM-карту через специальное
отверстие

можно

распрямленной

скрепкой для бумаг, осторожно выдвиньте
SIM-карту из слота.

8.

Разъем  для  подключения  адаптера 
питания
К этому разъему подключается внешний
адаптер питания. Используйте только
штатный адаптер питания, входящий в
комплект поставки.

9.

Разъем для подключения наушников
3,5mm разъем для подключения наушни-
ков или внешних динамиков.

10. Разъем USB

Pазъем позволяет подключить к RoverPad
внешнюю мышь, клавиатуру, USB-Flash и
другие внешние устройства.

22

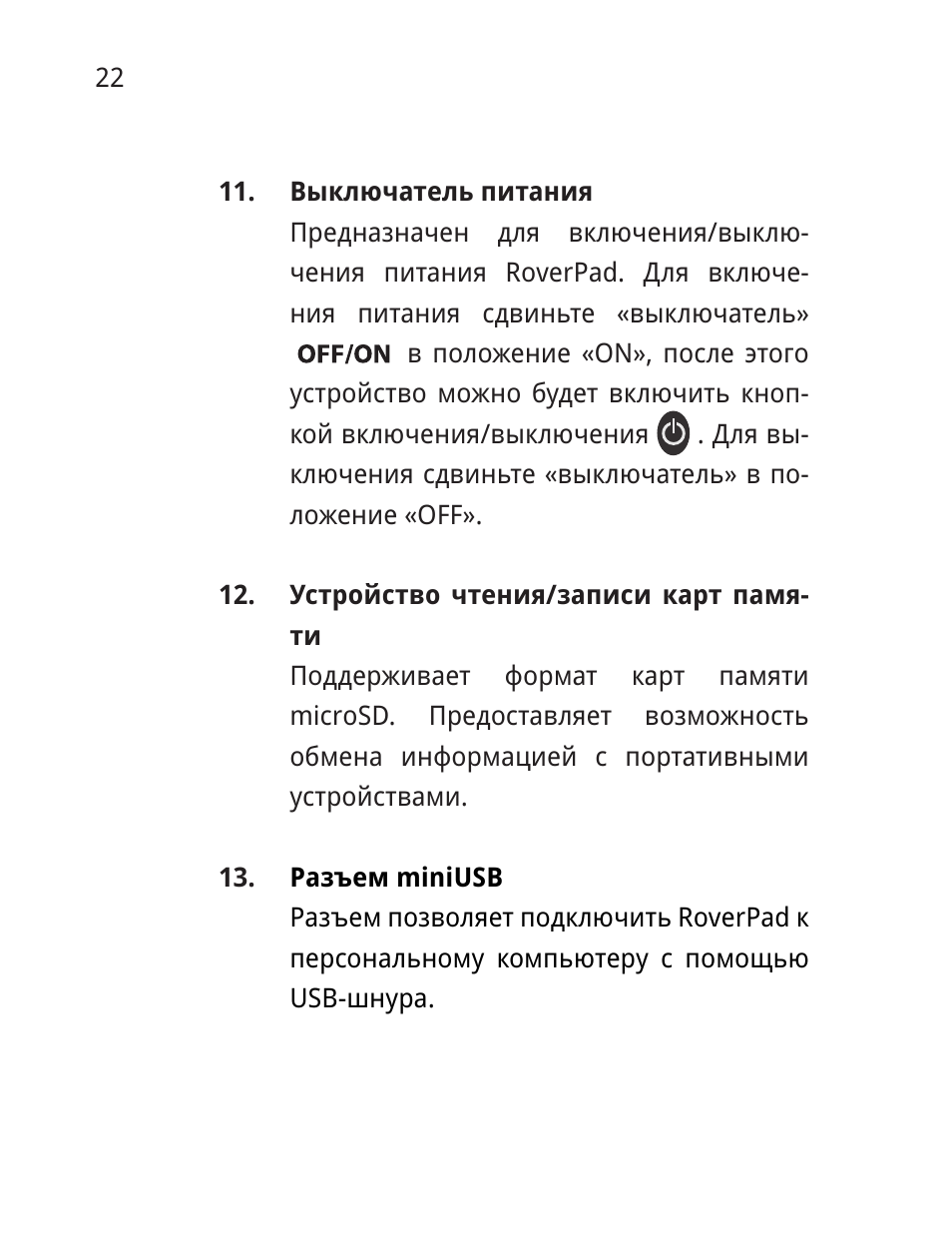

11. Выключатель питания

Предназначен для включения/выклю-
чения питания RoverPad. Для включе-
ния питания сдвиньте «выключатель»

в положение «ON», после этого

устройство можно будет включить кноп-
кой включения/выключения . Для вы-
ключения сдвиньте «выключатель» в по-
ложение «OFF».

12. Устройство чтения/записи карт памя-

ти
Поддерживает формат карт памяти
microSD. Предоставляет возможность
обмена информацией с портативными
устройствами.

13.

Разъем miniUSB
Pазъем позволяет подключить RoverPad к
персональному компьютеру с помощью
USB-шнура.

23

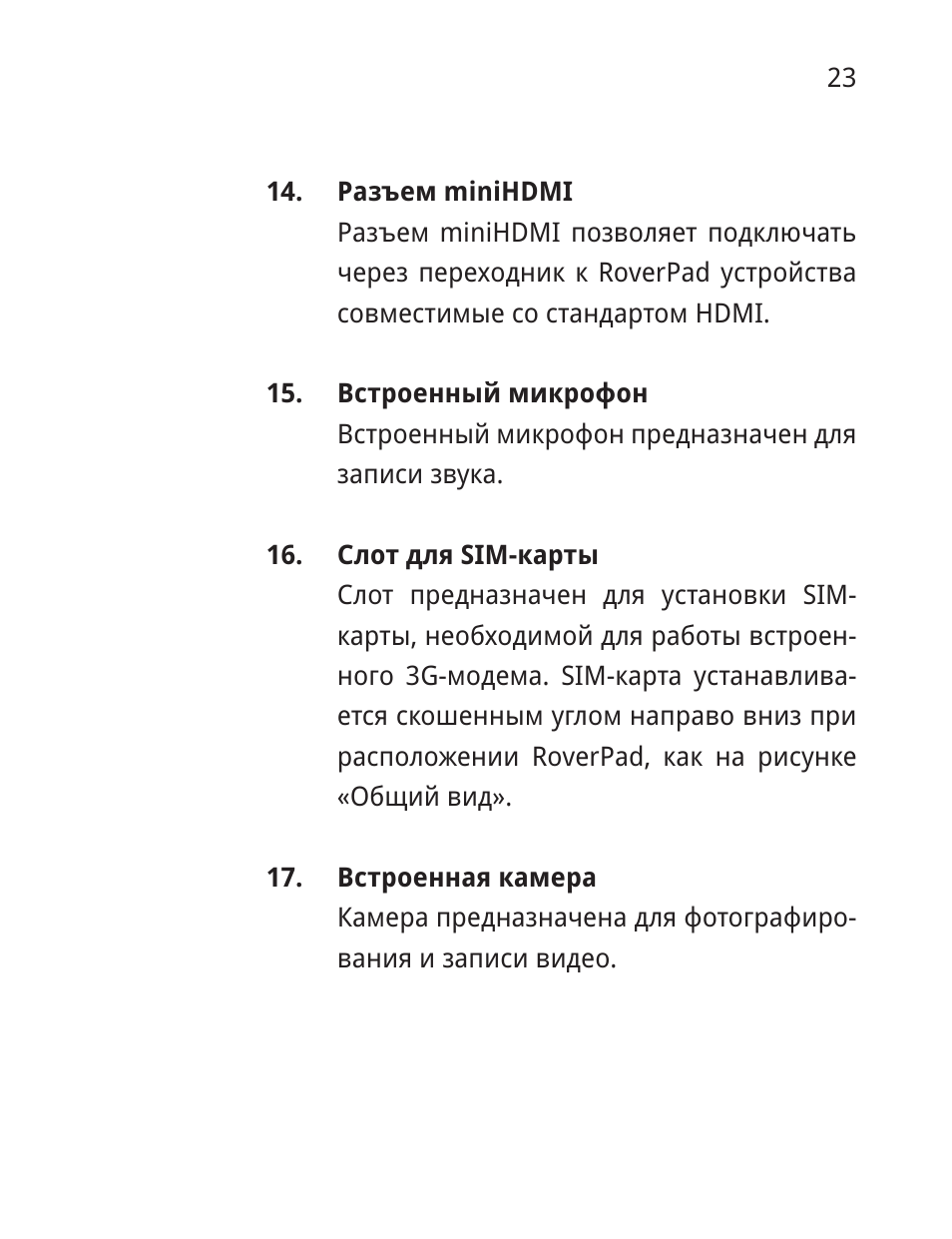

14. Разъем miniHDMI

Разъем miniHDMI позволяет подключать
через переходник к RoverPad устройства
совместимые со стандартом HDMI.

15. Встроенный микрофон

Встроенный микрофон предназначен для
записи звука.

16. Слот для SIM-карты

Слот предназначен для установки SIM-
карты, необходимой для работы встроен-
ного 3G-модема. SIM-карта устанавлива-
ется скошенным углом направо вниз при
расположении RoverPad, как на рисунке
«Общий вид».

17. Встроенная камера

Камера предназначена для фотографиро-
вания и записи видео.

24

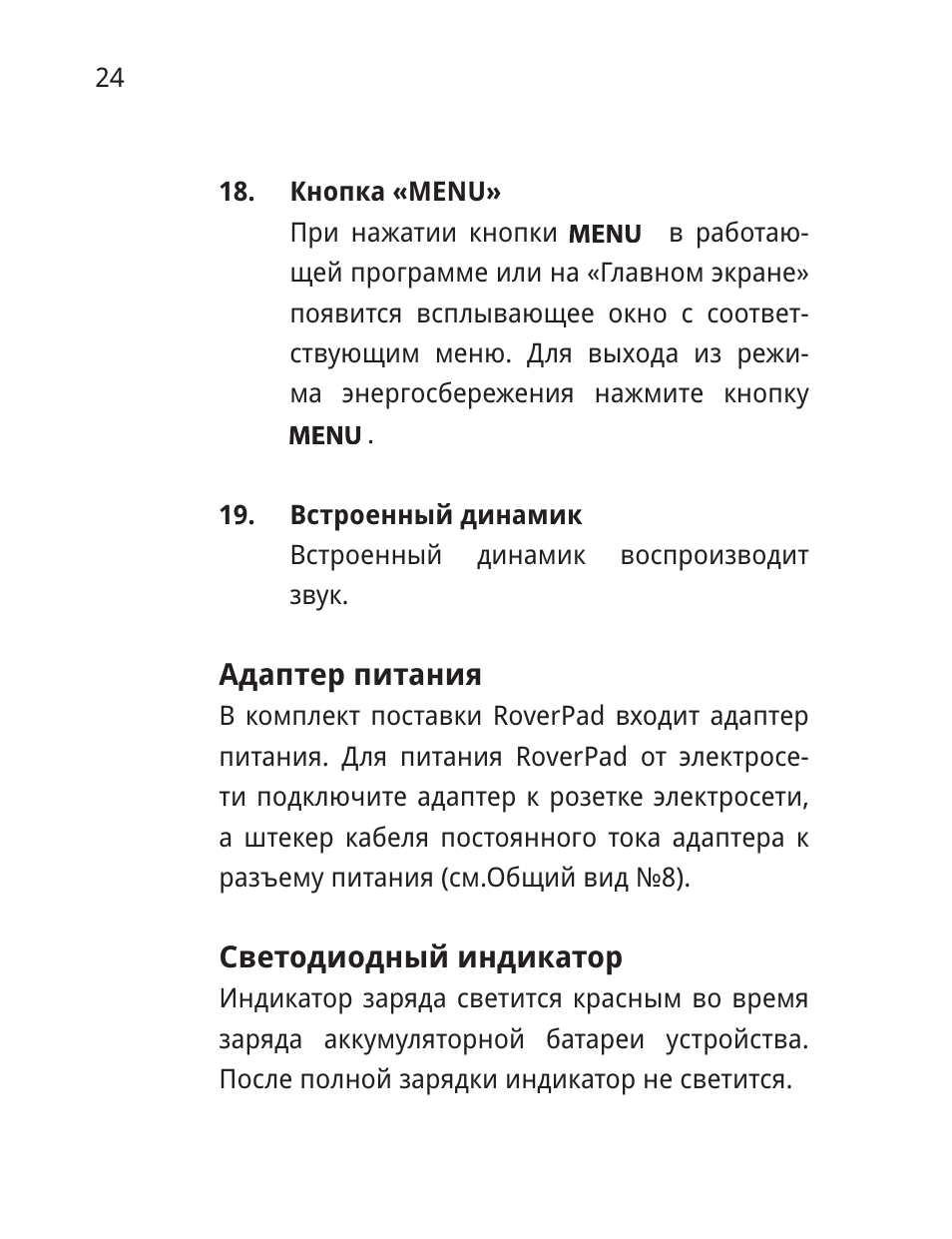

18. Кнопка «МENU»

При нажатии кнопки

в работаю-

щей программе или на «Главном экране»
появится всплывающее окно с соответ-
ствующим меню. Для выхода из режи-
ма энергоcбережения нажмите кнопку

.

19. Встроенный динамик

Встроенный динамик воспроизводит
звук.

Адаптер питания

В комплект поставки RoverPad входит адаптер
питания. Для питания RoverPad от электросе-
ти подключите адаптер к розетке электросети,
а штекер кабеля постоянного тока адаптера к
разъему питания (см.Общий вид №8).

Светодиодный индикатор

Индикатор заряда светится красным во время
заряда аккумуляторной батареи устройства.
После полной зарядки индикатор не светится.

25

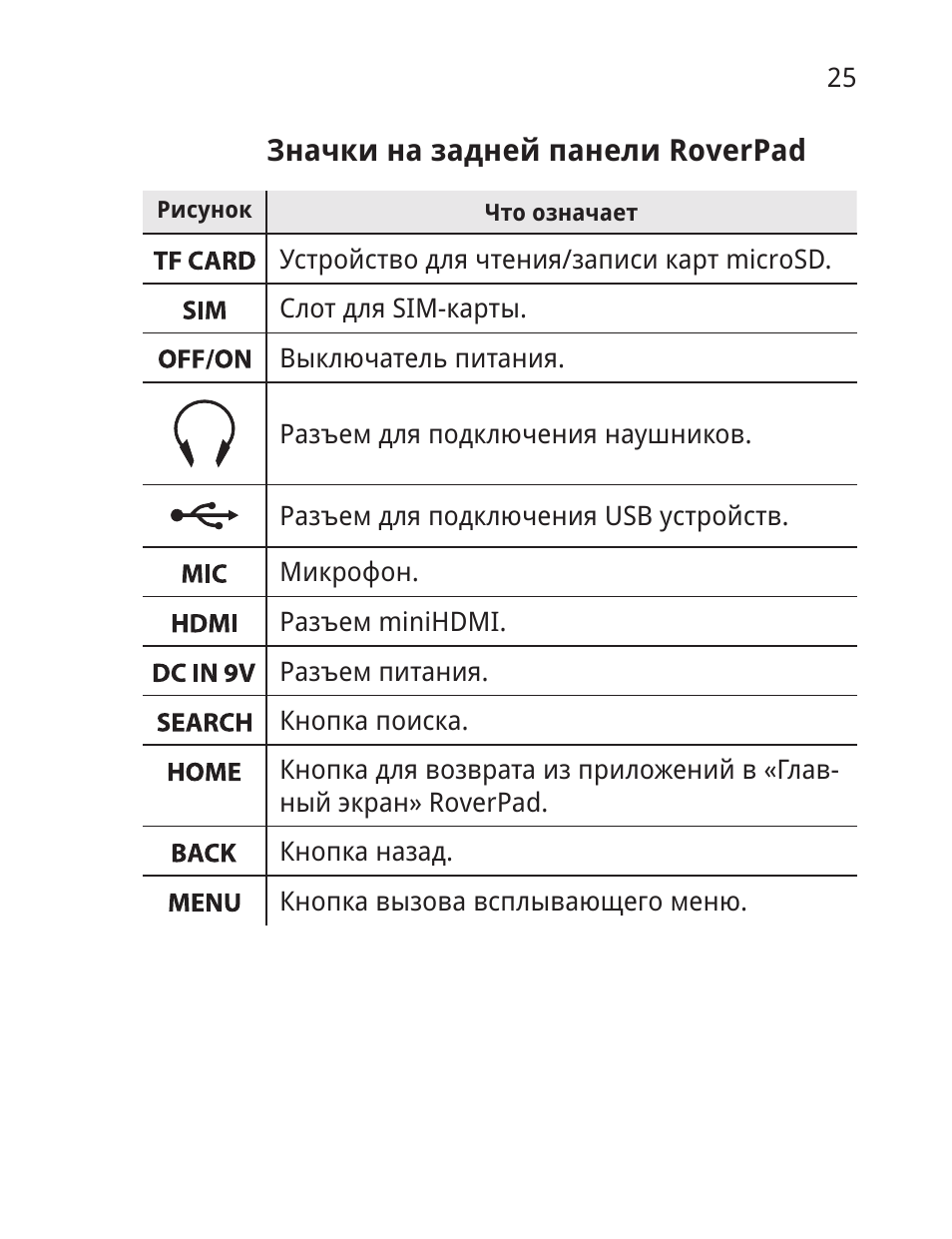

Значки на задней панели RoverPad

Рисунок

Что означает

Устройство для чтения/записи карт microSD.
Слот для SIM-карты.
Выключатель питания.

Разъем для подключения наушников.

Разъем для подключения USB устройств.

Микрофон.
Разъем miniHDMI.
Разъем питания.
Кнопка поиска.
Кнопка для возврата из приложений в «Глав-

ный экран» RoverPad.
Кнопка назад.
Кнопка вызова всплывающего меню.

26

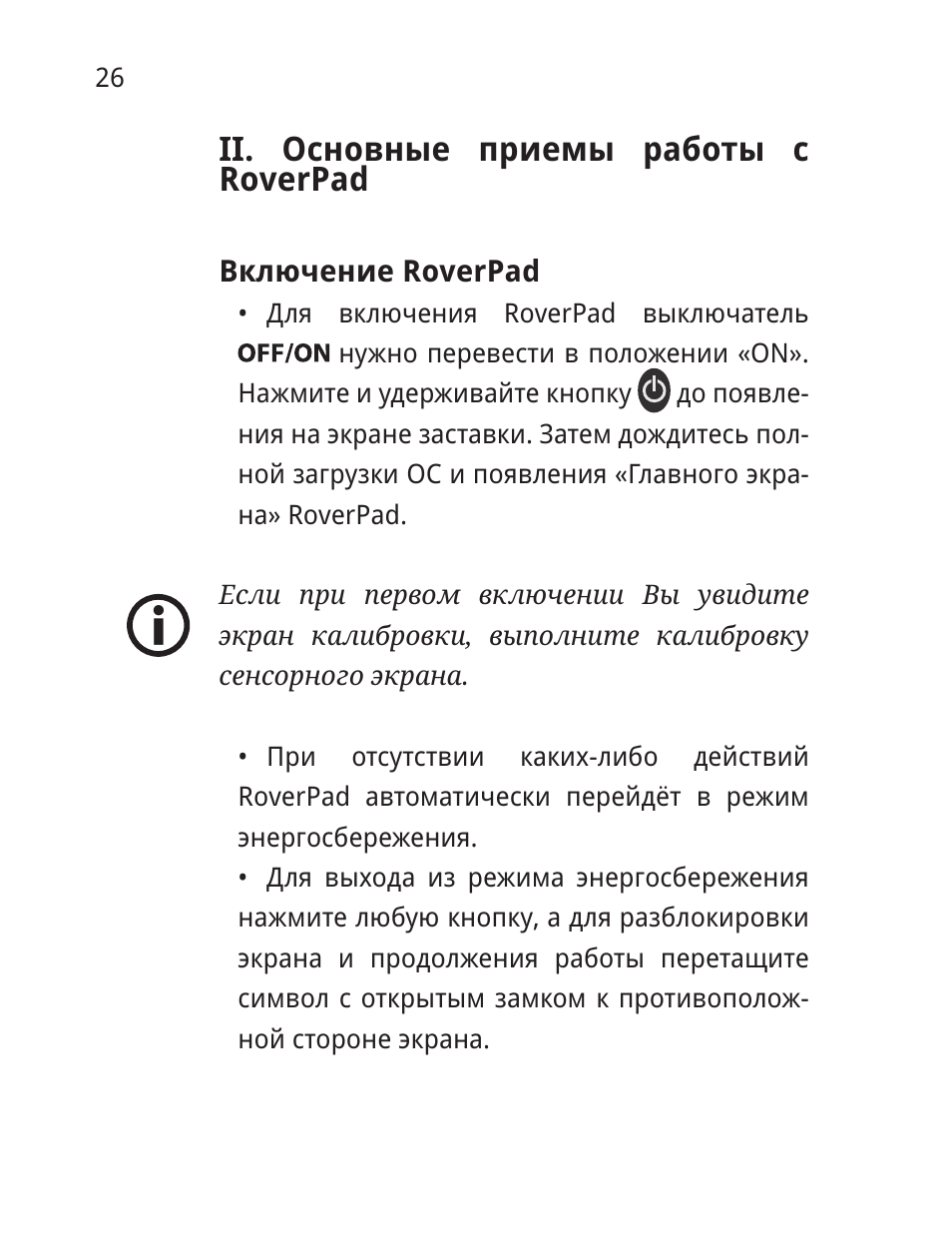

II   Основные  приемы  работы  с 

RoverPad

Включение RoverPad

Для включения RoverPad выключатель

•

нужно перевести в положении «ON».

Нажмите и удерживайте кнопку до появле-
ния на экране заставки. Затем дождитесь пол-
ной загрузки ОС и появления «Главного экра-
на» RoverPad.

Если при первом включении Вы увидите
экран калибровки, выполните калибровку
сенсорного экрана.

При отсутствии каких-либо действий

•
RoverPad автоматически перейдёт в режим
энергосбережения.

Для выхода из режима энергоcбережения

•
нажмите любую кнопку, а для разблокировки
экрана и продолжения работы перетащите
символ с открытым замком к противополож-
ной стороне экрана.

!

27

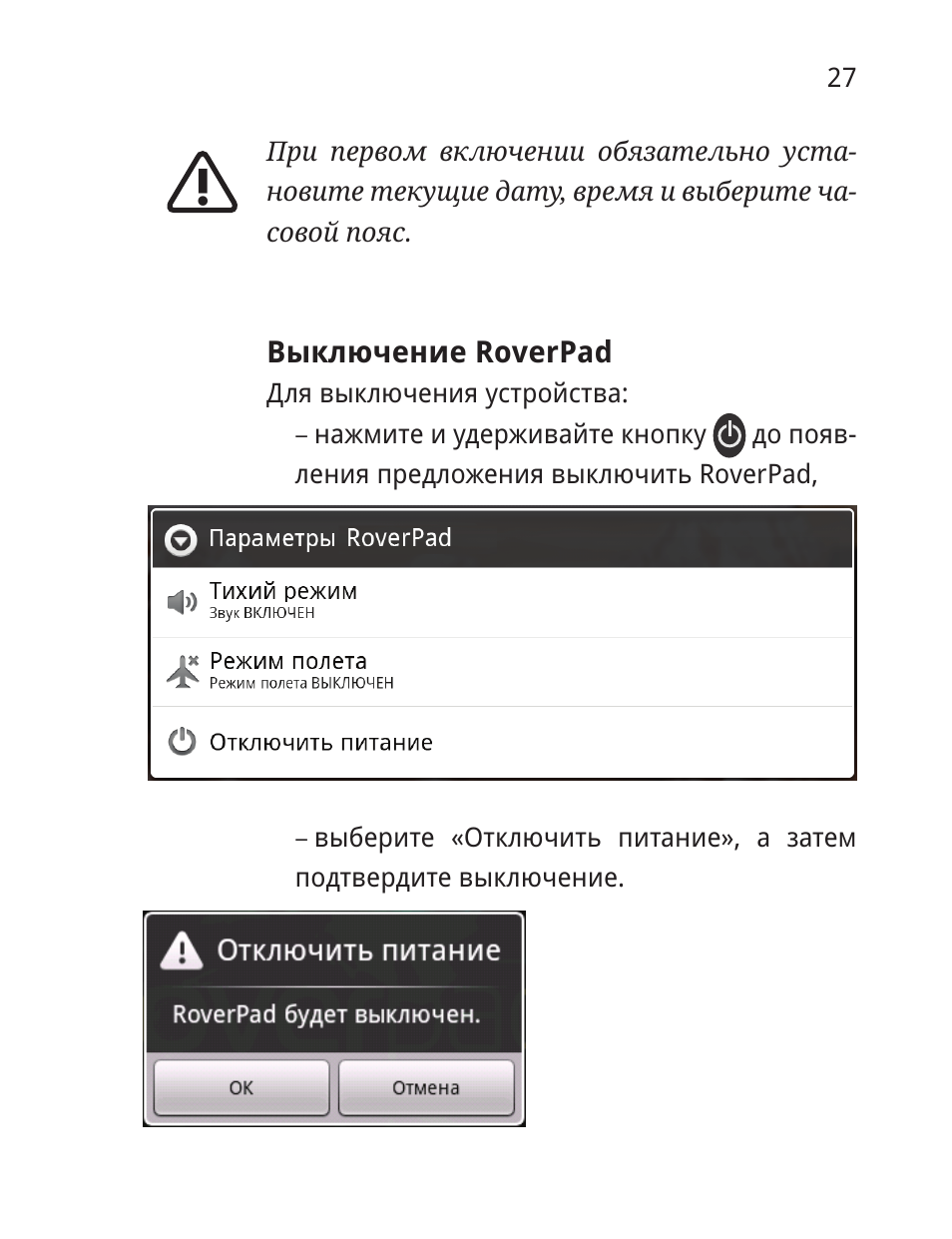

При первом включении обязательно уста-
новите текущие дату, время и выберите ча-
совой пояс.

Выключение RoverPad

Для выключения устройства:

нажмите и удерживайте кнопку

–

до появ-

ления предложения выключить RoverPad,

выберите «Отключить питание», а затем

–
подтвердите выключение.

!

28

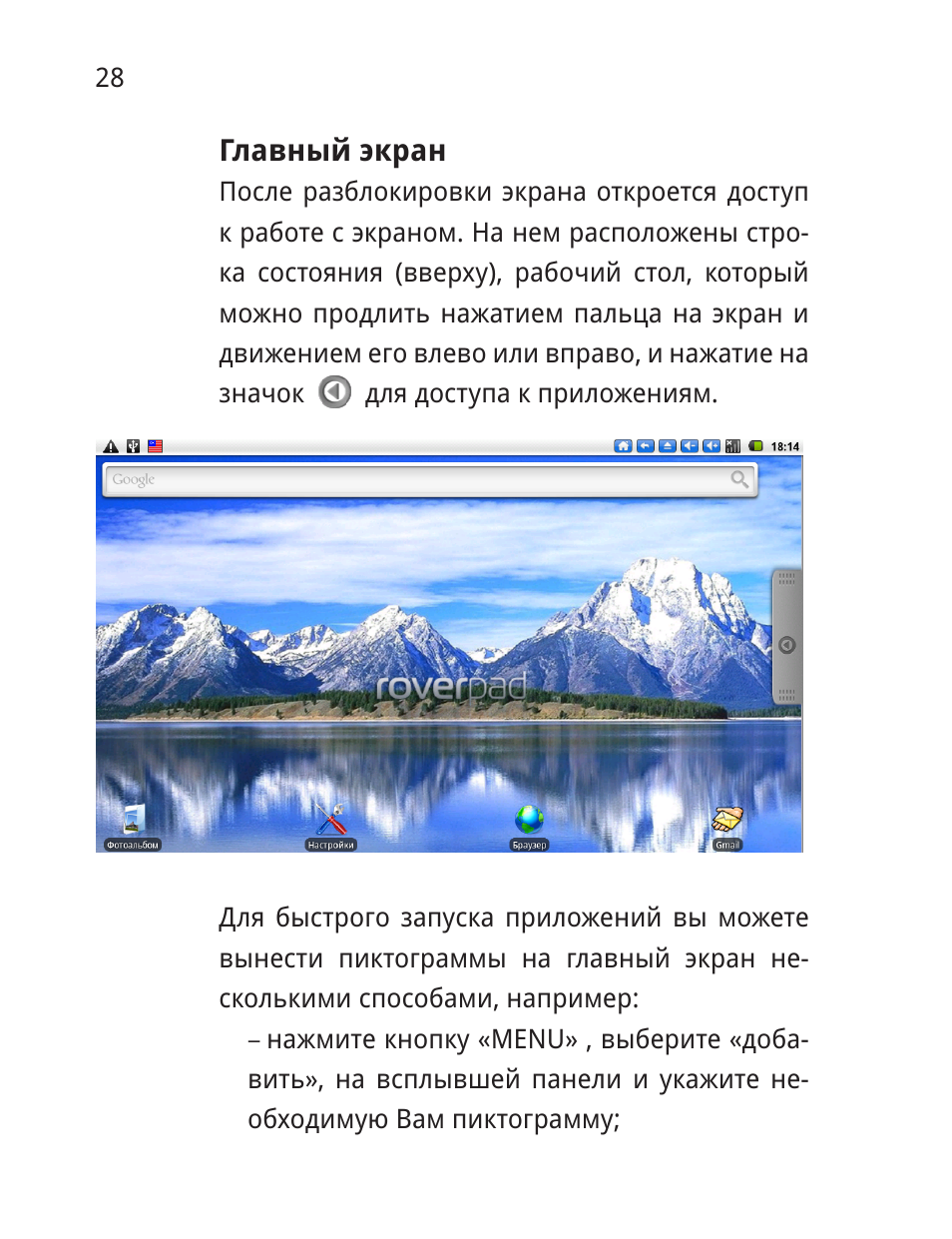

Главный экран 

После разблокировки экрана откроется доступ
к работе с экраном. На нем расположены стро-
ка состояния (вверху), рабочий стол, который
можно продлить нажатием пальца на экран и
движением его влево или вправо, и нажатие на
значок

для доступа к приложениям.

Для быстрого запуска приложений вы можете
вынести пиктограммы на главный экран не-
сколькими способами, например:

нажмите кнопку «МENU» , выберите «доба-

–
вить», на всплывшей панели и укажите не-
обходимую Вам пиктограмму;

29

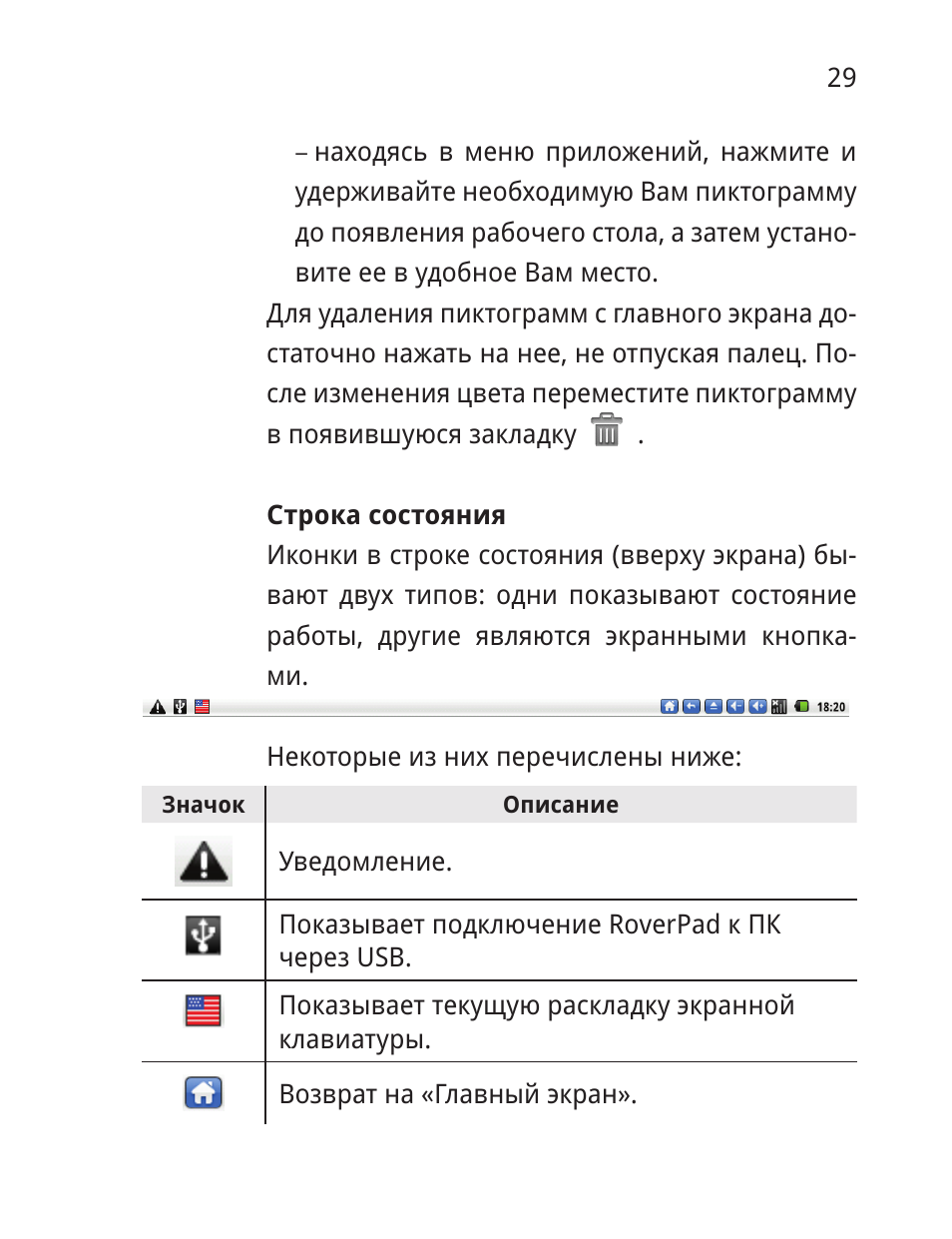

находясь в меню приложений, нажмите и

–
удерживайте необходимую Вам пиктограмму
до появления рабочего стола, а затем устано-
вите ее в удобное Вам место.

Для удаления пиктограмм с главного экрана до-
статочно нажать на нее, не отпуская палец. По-
сле изменения цвета переместите пиктограмму
в появившуюся закладку

.

Строка состояния 
Иконки в строке состояния (вверху экрана) бы-
вают двух типов: одни показывают состояние
работы, другие являются экранными кнопка-
ми.

Некоторые из них перечислены ниже:

Значок

Описание

Уведомление.

Показывает подключение RoverPad к ПК

через USB.
Показывает текущую раскладку экранной

клавиатуры.

Возврат на «Главный экран».
