Установка ик-приемника (опция)

EeeBox PC

21

Русский

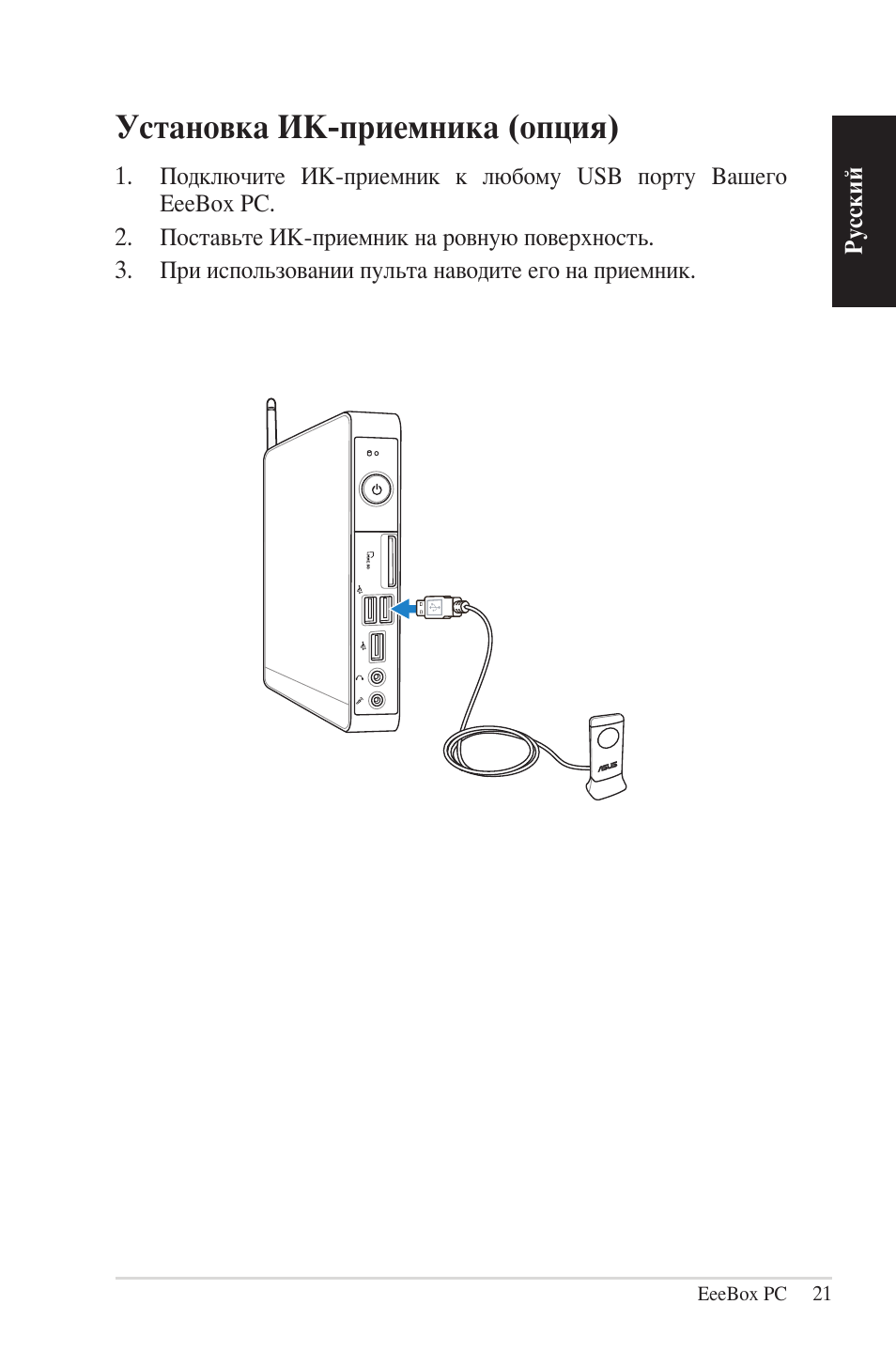

Установка ИК-приемника (опция)

1. Подключите ИК-приемник к любому USB порту Вашего

EeeBox PC.

2. Поставьте ИК-приемник на ровную поверхность.
. При использовании пульта наводите его на приемник.

22

EeeBox PC

Русский

E-SATA

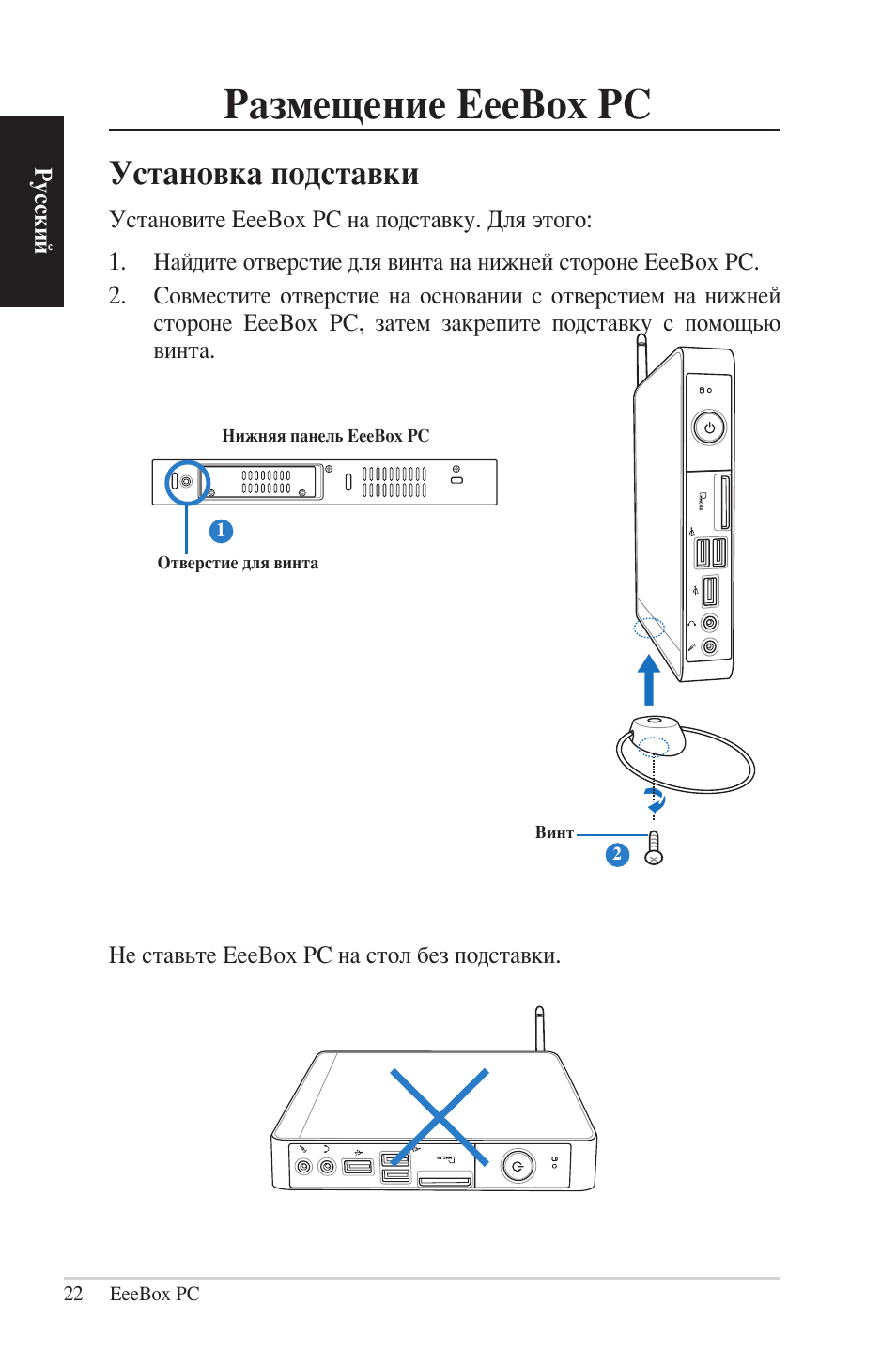

Размещение EeeBox PC

Установка подставки

Установите EeeBox PC на подставку. Для этого:
1. Найдите отверстие для винта на нижней стороне EeeBox PC.
2. Совместите отверстие на основании с отверстием на нижней

стороне EeeBox PC, затем закрепите подставку с помощью

винта.

Не ставьте EeeBox PC на стол без подставки.

1

Отверстие для винта

Нижняя панель EeeBox PC

2

Винт

EeeBox PC

2

Русский

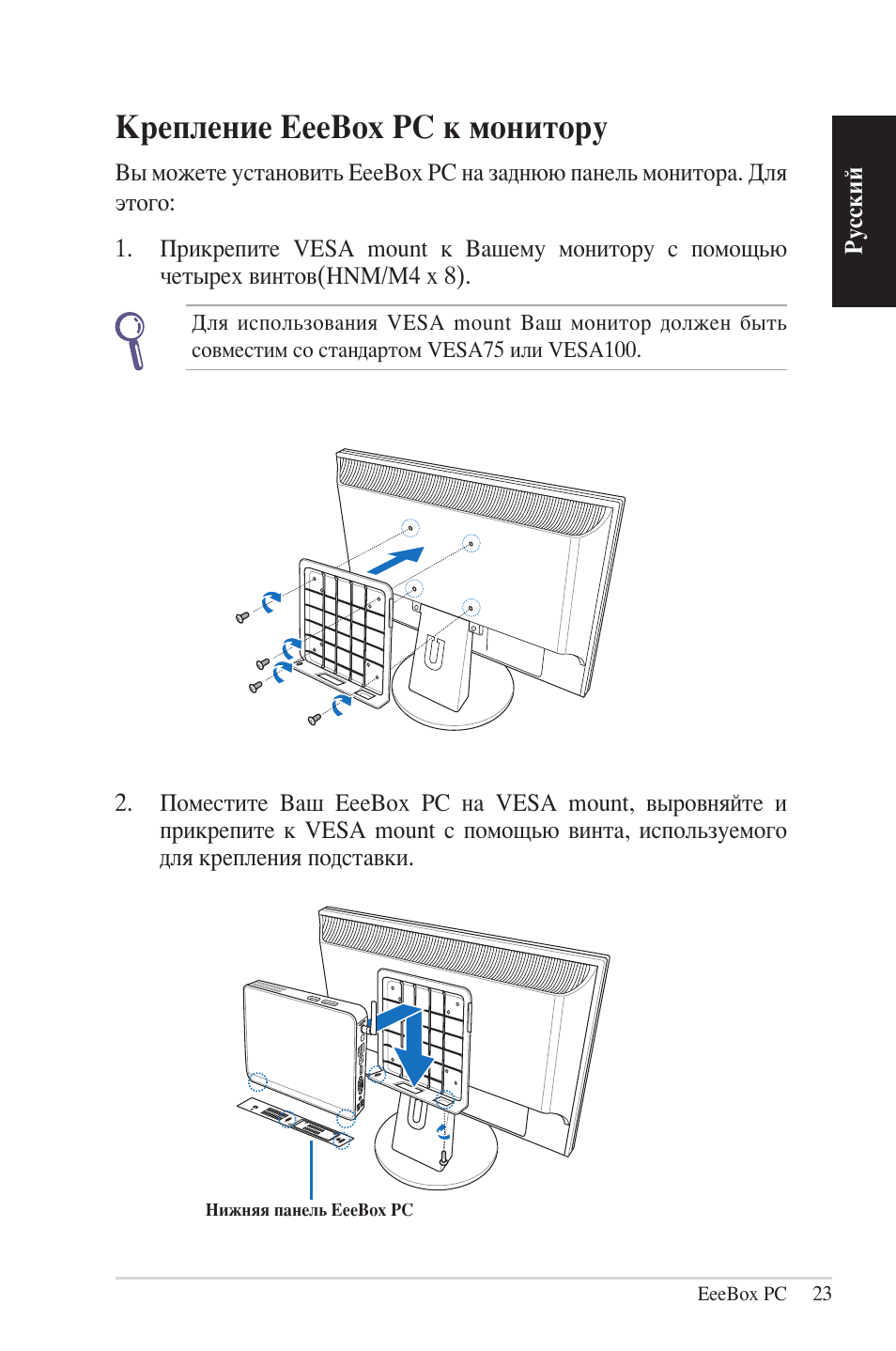

Крепление EeeBox PC к монитору

Вы можете установить EeeBox PC на заднюю панель монитора. Для
этого:

1. Прикрепите VESA mount к Вашему монитору с помощью

четырех винтов(HNM/M4 x 8).

Для использования VESA mount Ваш монитор должен быть
совместим со стандартом VESA75 или VESA100.

2. Поместите Ваш EeeBox PC на VESA mount, выровняйте и

прикрепите к VESA mount с помощью винта, используемого

для крепления подставки.

Нижняя панель EeeBox PC

24

EeeBox PC

Русский

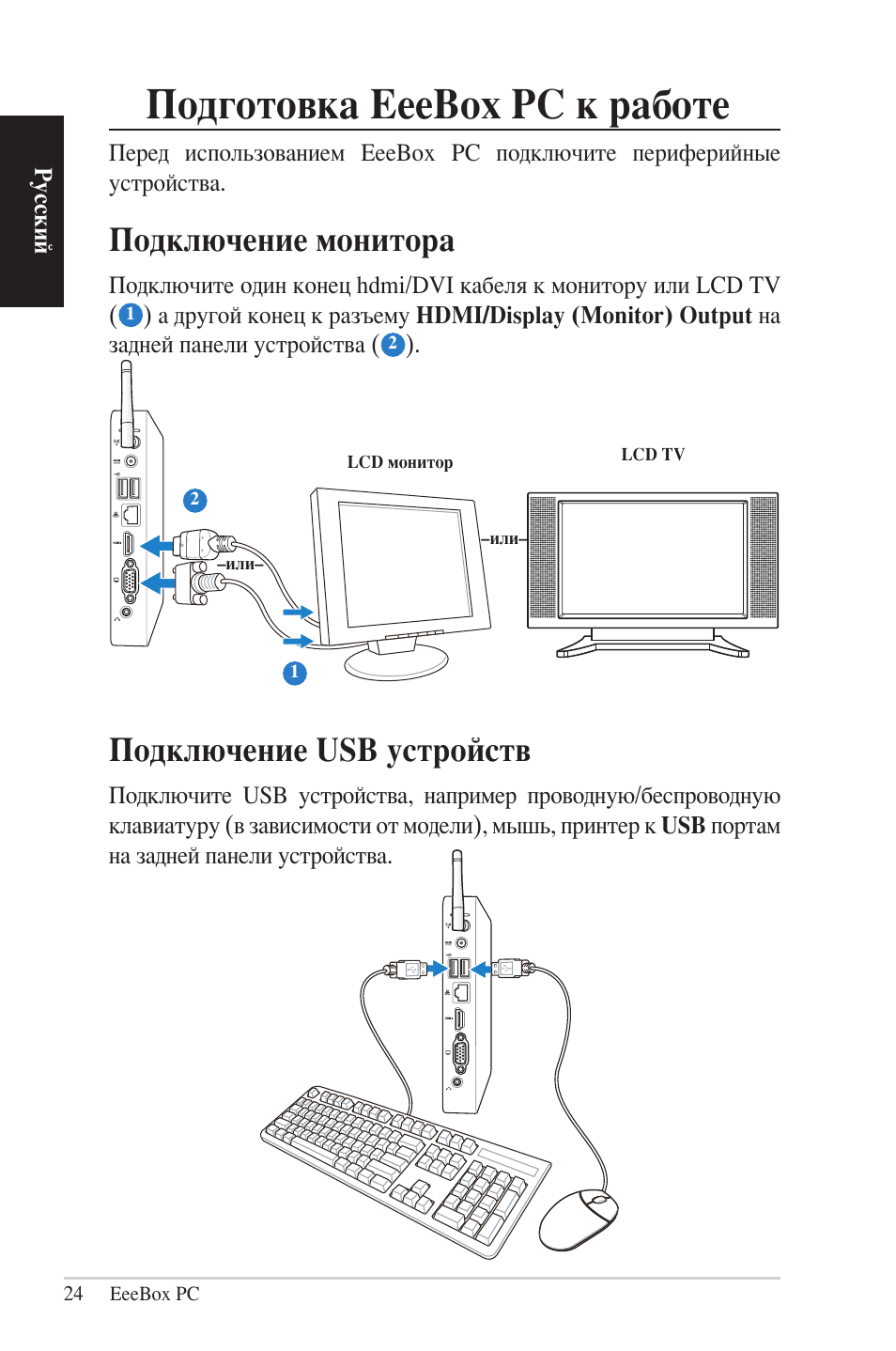

Подготовка EeeBox PC к работе

Перед использованием EeeBox PC подключите периферийные
устройства.

Подключение монитора

Подключите один конец hdmi/DVI кабеля к монитору или LCD TV
(

1

) а другой конец к разъему HDMI/Display (Monitor) Output на

задней панели устройства (

2

).

1

2

Подключение USB устройств

Подключите USB устройства, например проводную/беспроводную
клавиатуру (в зависимости от модели), мышь, принтер к USB портам
на задней панели устройства.

–или–

LCD монитор

LCD TV

–или–

EeeBox PC

25

Русский

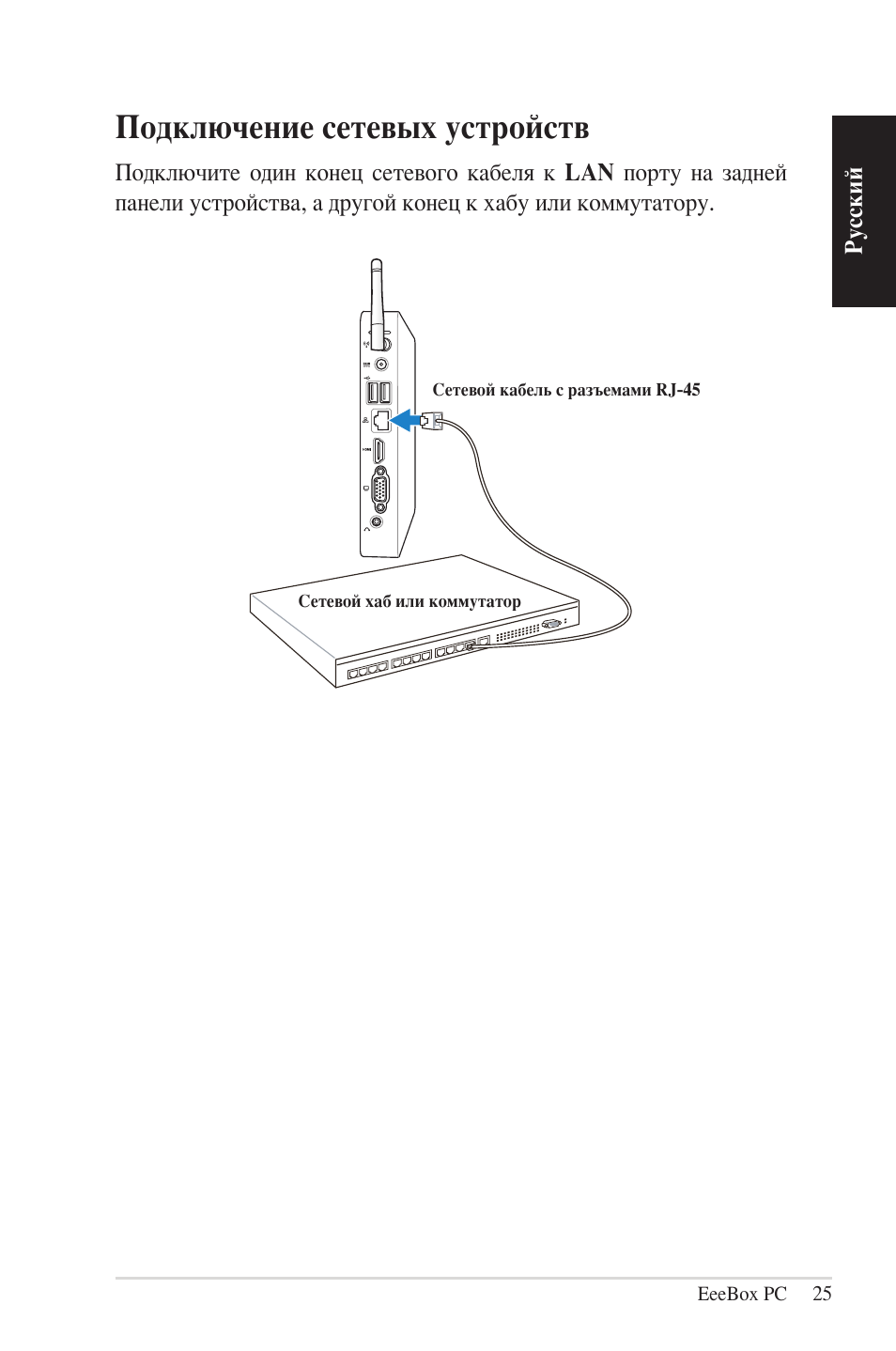

Подключение сетевых устройств

Подключите один конец сетевого кабеля к LAN порту на задней
панели устройства, а другой конец к хабу или коммутатору.

Сетевой кабель с разъемами RJ-45

Сетевой хаб или коммутатор

26

EeeBox PC

Русский

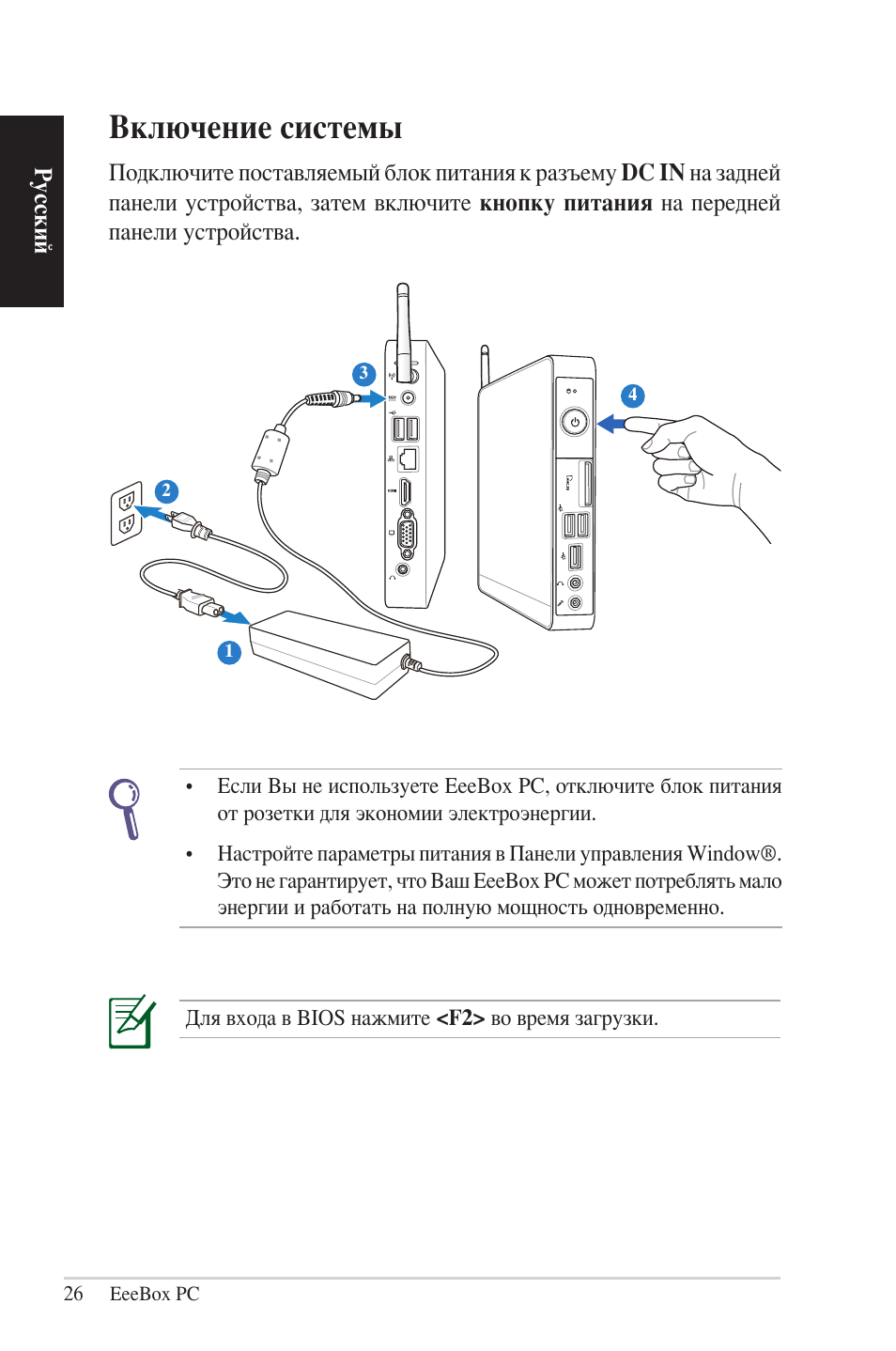

Включение системы

Подключите поставляемый блок питания к разъему DC IN на задней
панели устройства, затем включите кнопку питания на передней
панели устройства.

2

4

1

3

• Если Вы не используете EeeBox PC, отключите блок питания

от розетки для экономии электроэнергии.

• Настройте параметры питания в Панели управления Window®.

Это не гарантирует, что Ваш EeeBox PC может потреблять мало
энергии и работать на полную мощность одновременно.

Для входа в BIOS нажмите <F2> во время загрузки.

EeeBox PC

27

Русский

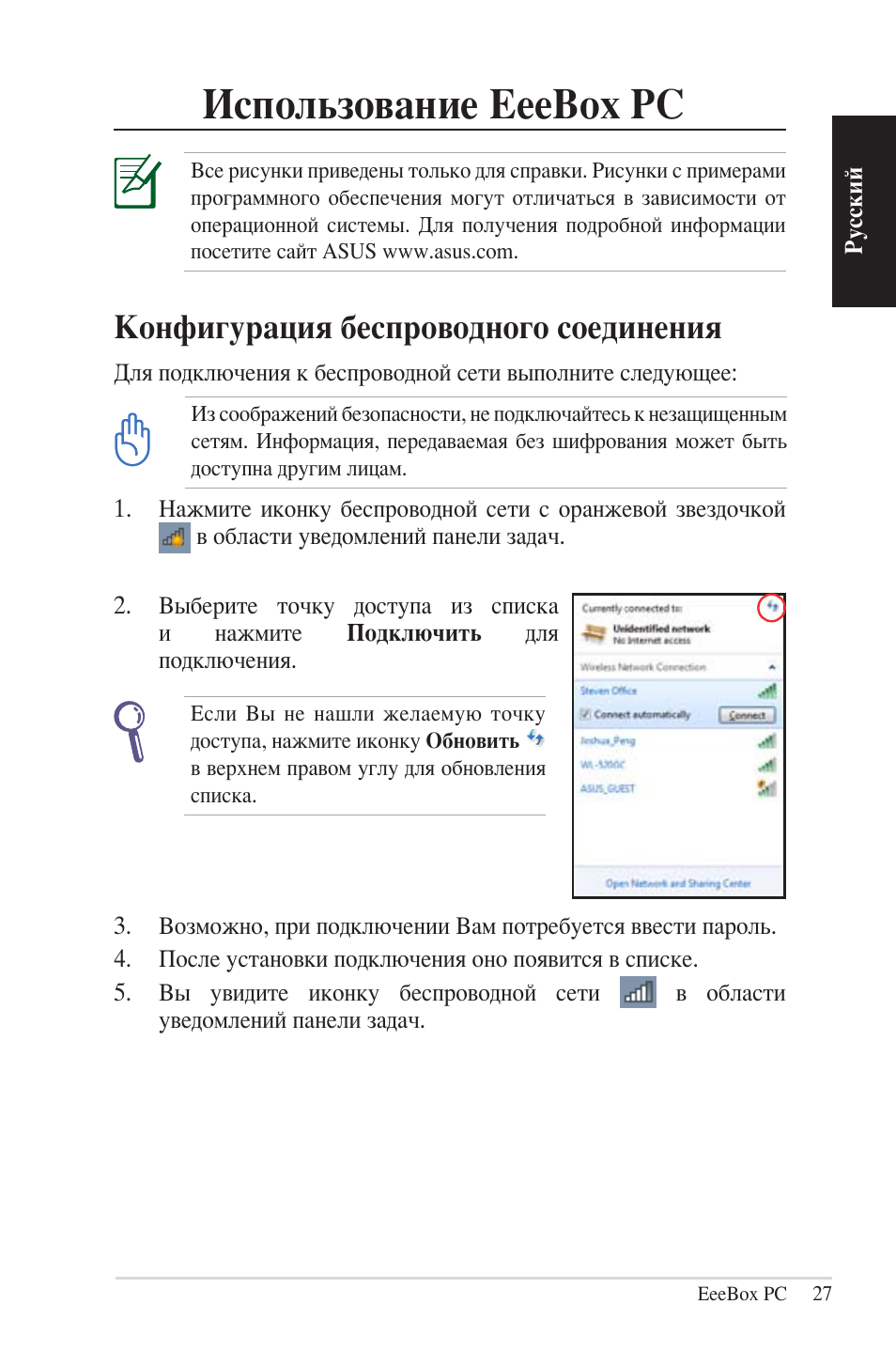

Использование EeeBox PC

Все рисунки приведены только для справки. Рисунки с примерами
программного обеспечения могут отличаться в зависимости от
операционной системы. Для получения подробной информации
посетите сайт ASUS www.asus.com.

Конфигурация беспроводного соединения

Для подключения к беспроводной сети выполните следующее:

Из соображений безопасности, не подключайтесь к незащищенным
сетям. Информация, передаваемая без шифрования может быть
доступна другим лицам.

1. Нажмите иконку беспроводной сети с оранжевой звездочкой

в области уведомлений панели задач.

. Возможно, при подключении Вам потребуется ввести пароль.
4. После установки подключения оно появится в списке.
5. Вы увидите иконку беспроводной сети

в области

уведомлений панели задач.

2. Выберите точку доступа из списка

и

нажмите

Подключить

для

подключения.

Если Вы не нашли желаемую точку
доступа, нажмите иконку Обновить
в верхнем правом углу для обновления
списка.

28

EeeBox PC

Русский

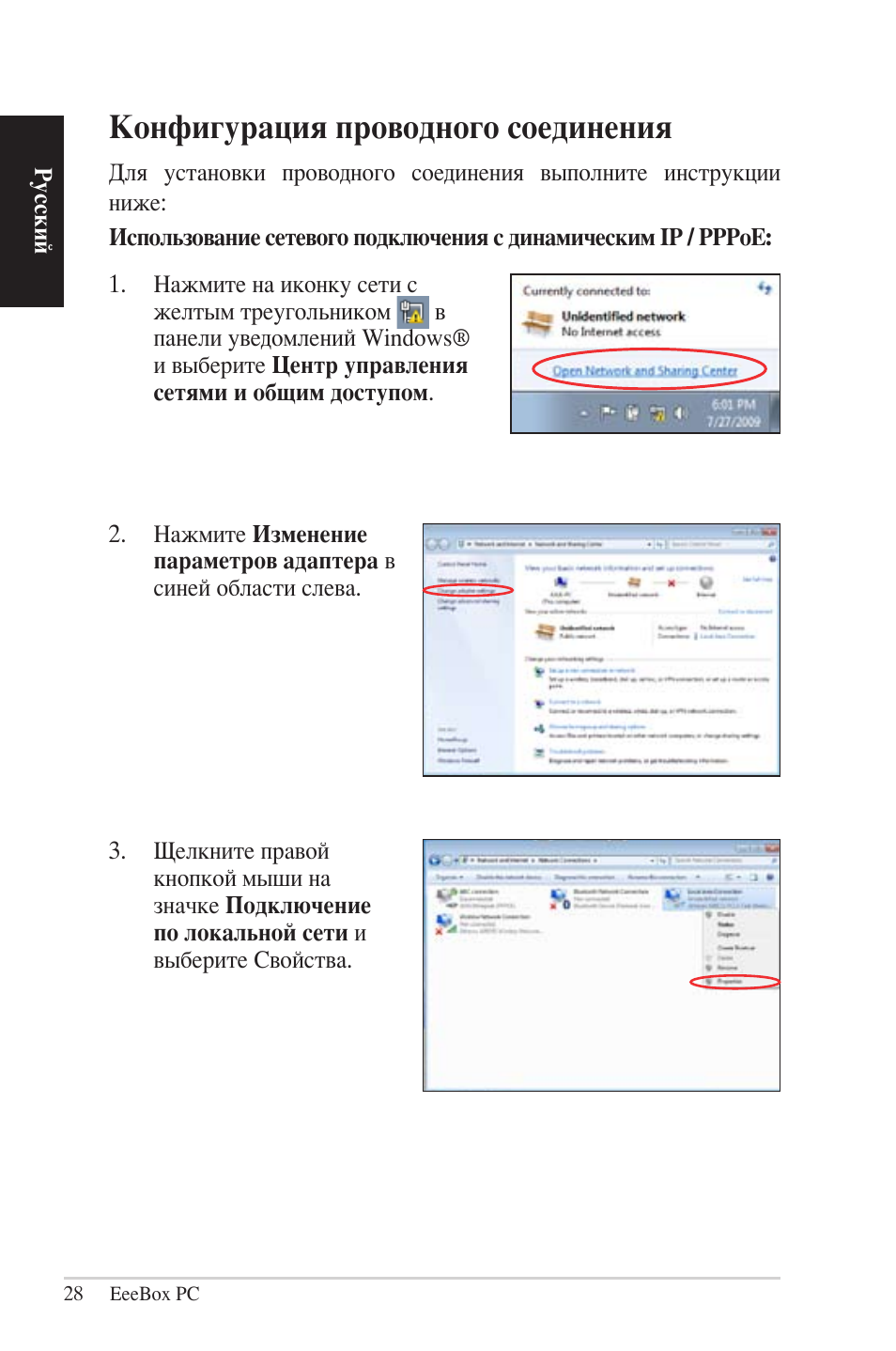

Конфигурация проводного соединения

Для установки проводного соединения выполните инструкции
ниже:
Использование сетевого подключения с динамическим IP / PPPoE:

1. Нажмите на иконку сети с

желтым треугольником

в

панели уведомлений Windows®

и выберите Центр управления

сетями и общим доступом.

2. Нажмите Изменение

параметров адаптера в

синей области слева.

. Щелкните правой

кнопкой мыши на

значке Подключение

по локальной сети и

выберите Свойства.

EeeBox PC

29

Русский

4. Выберите Протокол

Интернета версии 4(TCP/

IPv4) и нажмите Свойства.

5. Выберите Получить IP

адрес автоматически и

нажмите OK.

6. Вернитесь в Центр

управления сетями и

общим доступом, затем

нажмите Настройка

нового подключения

или сети.

( П р и и сп о л ь зо в а н и и PP P o E в ы п о л н и те с л е д у ю щ и е
инструкции)

0

EeeBox PC

Русский

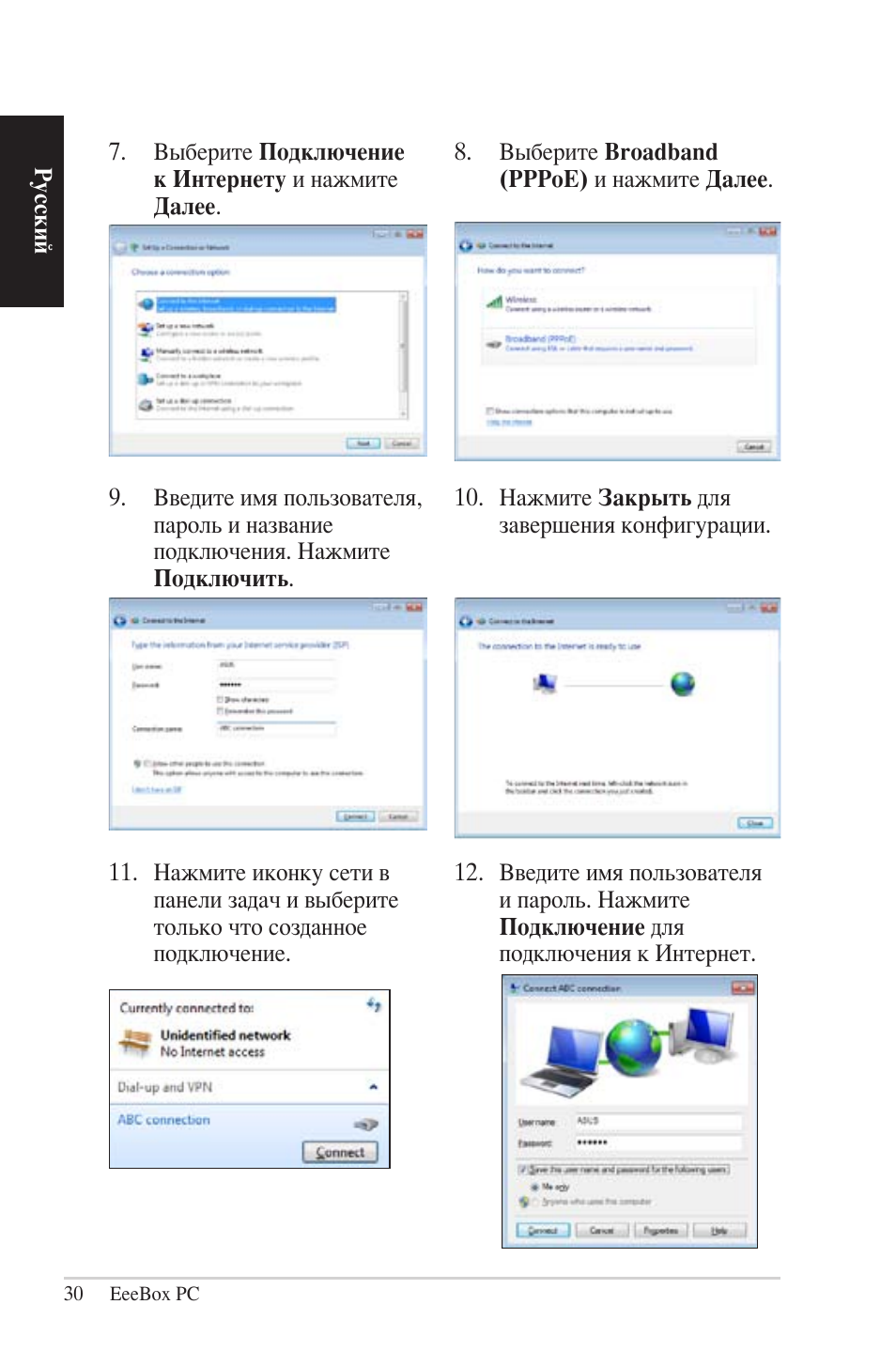

7. Выберите Подключение

к Интернету и нажмите

Далее.

8. Выберите Broadband

(PPPoE) и нажмите Далее.

9. Введите имя пользователя,

пароль и название

подключения. Нажмите

Подключить.

10. Нажмите Закрыть для

завершения конфигурации.

11. Нажмите иконку сети в

панели задач и выберите

только что созданное

подключение.

12. Введите имя пользователя

и пароль. Нажмите

Подключение для

подключения к Интернет.
