ASUS VE198/VE208 серии Монитор со светодиодной подсветкой

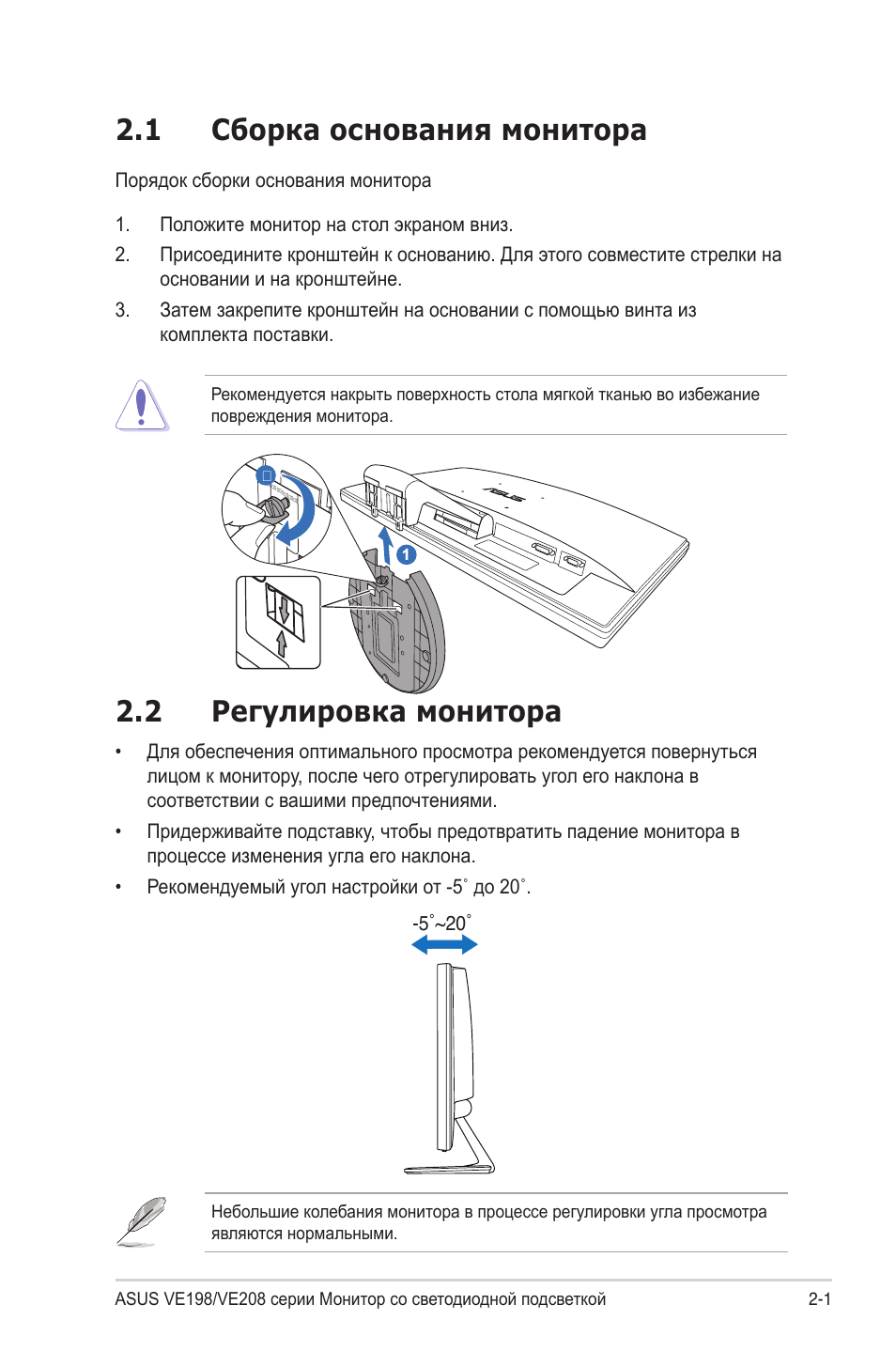

2.1

Сборка основания монитора

Порядок сборки основания монитора

1. Положите монитор на стол экраном вниз.
2. Присоедините кронштейн к основанию. Для этого совместите стрелки на

основании и на кронштейне.

3. Затем закрепите кронштейн на основании с помощью винта из

комплекта поставки.

Рекомендуется накрыть поверхность стола мягкой тканью во избежание

повреждения монитора.

1

2.2

Регулировка монитора

Для обеспечения оптимального просмотра рекомендуется повернуться

•

лицом к монитору, после чего отрегулировать угол его наклона в

соответствии с вашими предпочтениями.
Придерживайте подставку, чтобы предотвратить падение монитора в

•

процессе изменения угла его наклона.
Рекомендуемый угол настройки от -5˚ до 20˚.

•

-5˚~20˚

Небольшие колебания монитора в процессе регулировки угла просмотра

являются нормальными.

2-2

Глава 2. Подготовка к работе

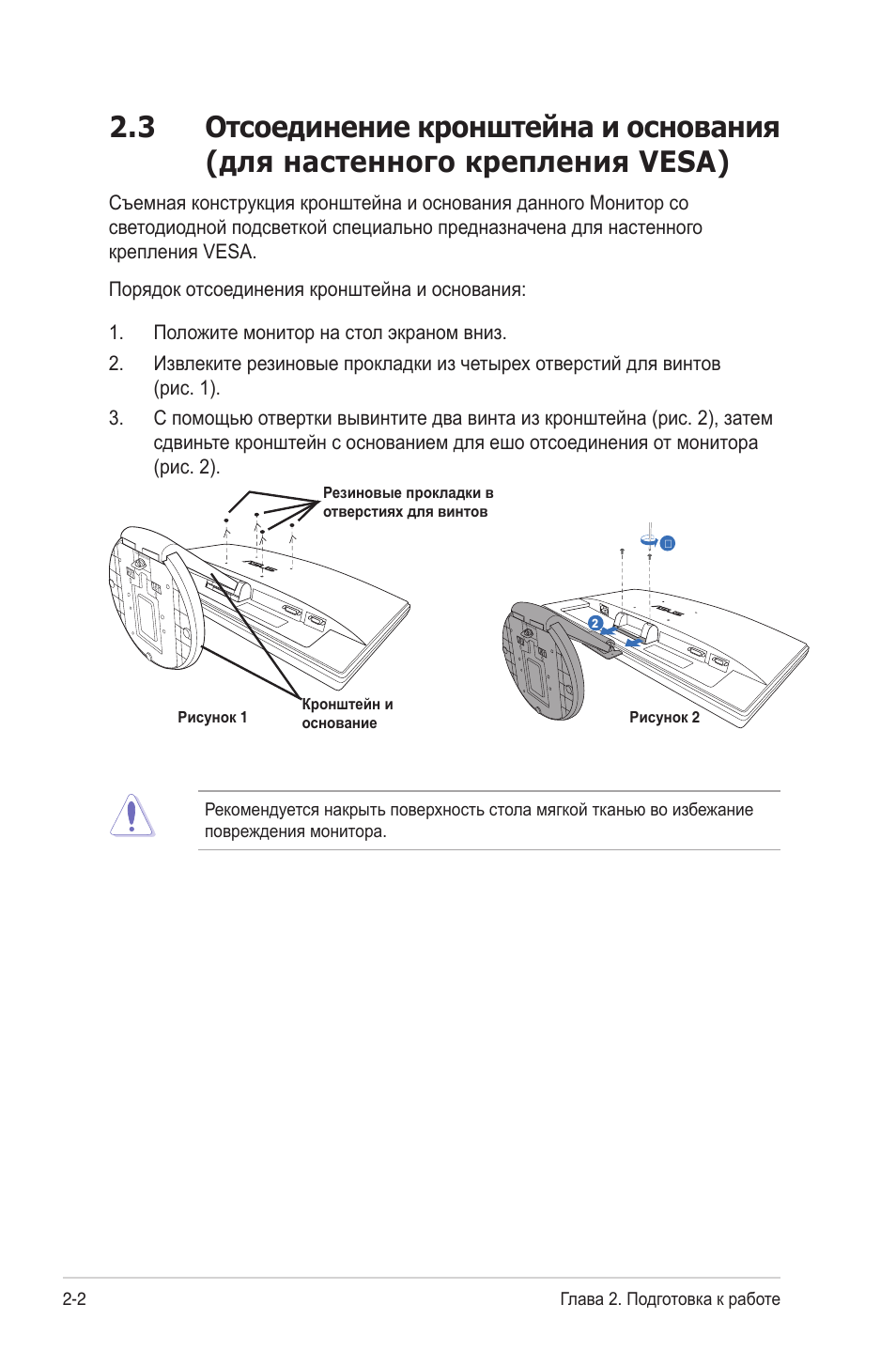

2.3

Отсоединение кронштейна и основания

(для настенного крепления VESA)

Съемная конструкция кронштейна и основания данного Монитор со

светодиодной подсветкой специально предназначена для настенного

крепления VESA.
Порядок отсоединения кронштейна и основания:

1. Положите монитор на стол экраном вниз.
2. Извлеките резиновые прокладки из четырех отверстий для винтов

(рис. 1).

3. С помощью отвертки вывинтите два винта из кронштейна (рис. 2), затем

сдвиньте кронштейн с основанием для ешо отсоединения от монитора

(рис. 2).

1

Кронштейн и

основание

Резиновые прокладки в

отверстиях для винтов

Рисунок 1

Рисунок 2

2

Рекомендуется накрыть поверхность стола мягкой тканью во избежание

повреждения монитора.

2-3

ASUS VE198/VE208 серии Монитор со светодиодной подсветкой

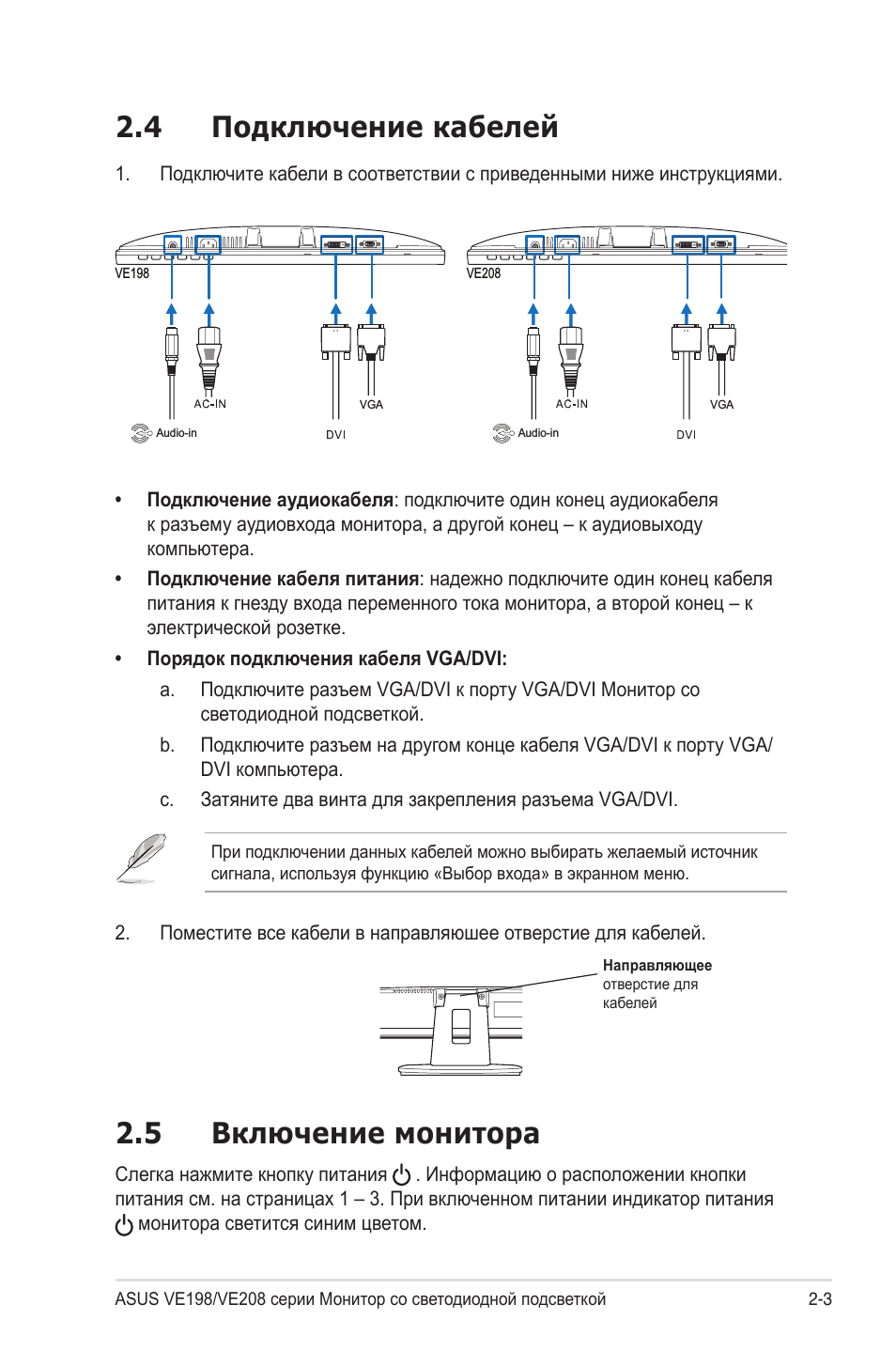

2.4

Подключение кабелей

1. Подключите кабели в соответствии с приведенными ниже инструкциями.

VGA

Audio-in

VGA

Audio-in

VE198

VE208

Подключение аудиокабеля

•

: подключите один конец аудиокабеля

к разъему аудиовхода монитора, а другой конец – к аудиовыходу

компьютера.
Подключение кабеля питания

•

: надежно подключите один конец кабеля

питания к гнезду входа переменного тока монитора, а второй конец – к

электрической розетке.
Порядок подключения кабеля VGA/DVI:

•

Подключите разъем VGA/DVI к порту VGA/DVI Монитор со

a.

светодиодной подсветкой.
Подключите разъем на другом конце кабеля VGA/DVI к порту VGA/

b.

DVI компьютера.
Затяните два винта для закрепления разъема VGA/DVI.

c.

При подключении данных кабелей можно выбирать желаемый источник

сигнала, используя функцию «Выбор входа» в экранном меню.

2. Поместите все кабели в направляюшее отверстие для кабелей.

2.5

Включение монитора

Слегка нажмите кнопку питания . Информацию о расположении кнопки

питания см. на страницах 1 – 3. При включенном питании индикатор питания

монитора светится синим цветом.

Направляющее

отверстие

для

кабелей

2-4

Глава 2. Подготовка к работе

3-1

ASUS VE198/VE208 серии Монитор со светодиодной подсветкой

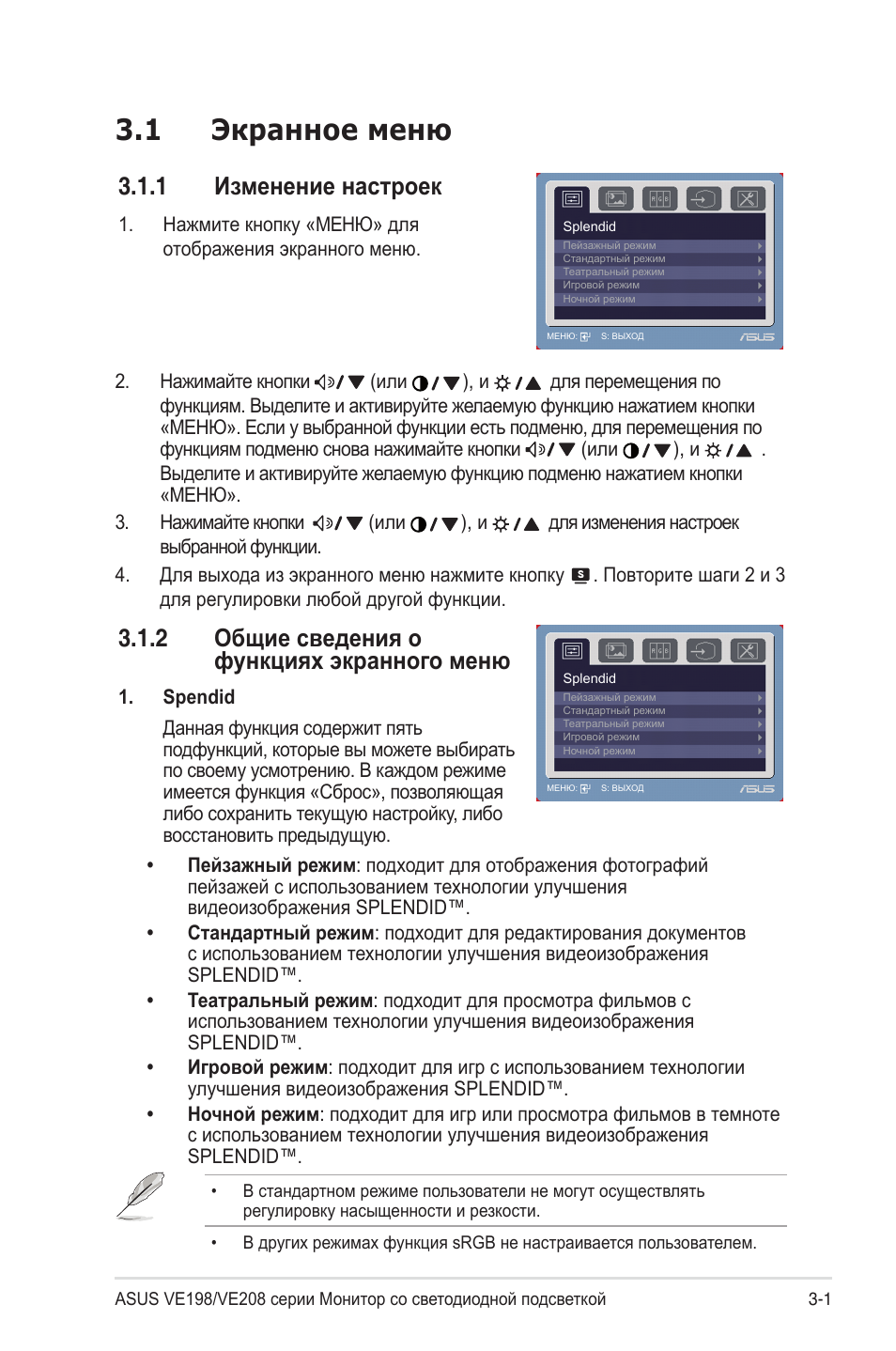

3.1

Экранное меню

3.1.1

Изменение настроек

Нажмите кнопку «

1.

МЕНЮ» для

отображения экранного меню.

Splendid

МЕНЮ:

S: ВЫХОД

Пейзажный режим

Стандартный режим

Театральный режим

Игровой режим

Ночной режим

Нажимайте кнопки

2.

(

или

),

и

для перемещения по

функциям. Выделите и активируйте желаемую функцию нажатием кнопки

«МЕНЮ». Если у выбранной функции есть подменю, для перемещения по

функциям подменю снова нажимайте кнопки

(

или

),

и

.

Выделите и активируйте желаемую функцию подменю нажатием кнопки

«МЕНЮ».
Нажимайте кнопки

3.

(

или

),

и

для изменения настроек

выбранной функции.
Для выхода из экранного меню нажмите кнопку

4.

. Повторите шаги 2 и 3

для регулировки любой другой функции.

3.1.2

Общие сведения о

функциях экранного меню

Spendid

1.

Данная функция содержит пять

подфункций, которые вы можете выбирать

по своему усмотрению. В каждом режиме

имеется функция «Сброс», позволяющая

либо сохранить текущую настройку, либо

восстановить предыдущую.

Splendid

МЕНЮ:

S: ВЫХОД

Пейзажный режим

Стандартный режим

Театральный режим

Игровой режим

Ночной режим

Пейзажный режим

•

: подходит для отображения фотографий

пейзажей с использованием технологии улучшения

видеоизображения SPLENDID™.

Стандартный режим

•

: подходит для редактирования документов

с использованием технологии улучшения видеоизображения

SPLENDID™.

Театральный режим

•

: подходит для просмотра фильмов с

использованием технологии улучшения видеоизображения

SPLENDID™.

Игровой режим

•

: подходит для игр с использованием технологии

улучшения видеоизображения SPLENDID™.

Ночной режим

•

: подходит для игр или просмотра фильмов в темноте

с использованием технологии улучшения видеоизображения

SPLENDID™.

В стандартном режиме пользователи не могут осуществлять

•

регулировку насыщенности и резкости.
В других режимах функция sRGB не настраивается пользователем.

•

3-2

Глава 3. Общие инструкции

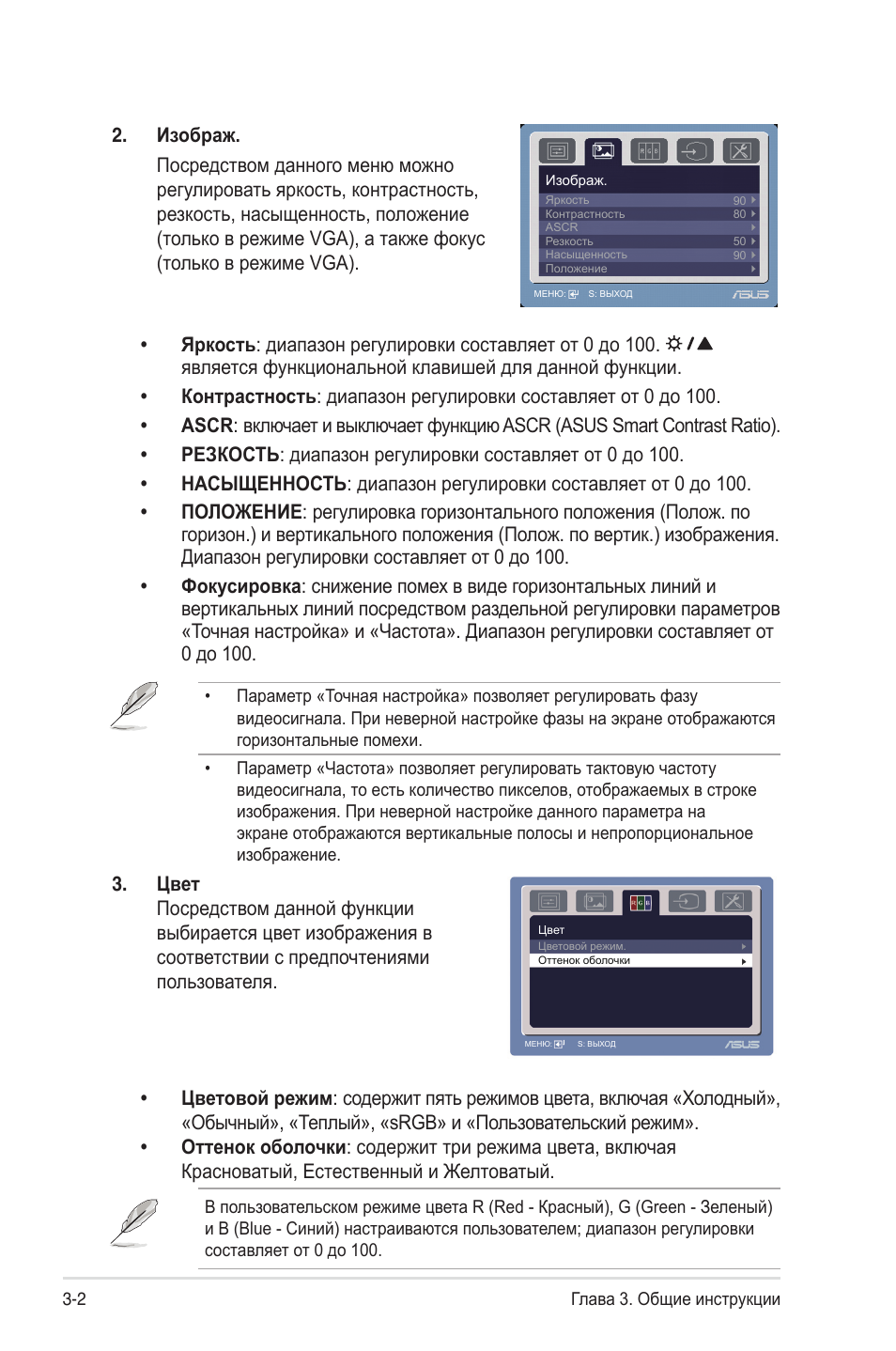

2.

Изображ.
Посредством данного меню можно

регулировать яркость, контрастность,

резкость, насыщенность, положение

(только в режиме VGA), а также фокус

(только в режиме VGA).

Изображ.

Яpкocть

Кoнтpacтнocть

ASCR

Резкость

Насыщенность

Положение

90

80

50

90

МЕНЮ:

S: ВЫХОД

Яркость

•

: диапазон регулировки составляет от 0 до 100.

является функциональной клавишей для данной функции.
Контрастность

•

: диапазон регулировки составляет от 0 до 100.

ASCR

•

: включает и выключает функцию ASCR (ASUS Smart Contrast Ratio).

РЕЗКОСТЬ

•

: диапазон регулировки составляет от 0 до 100.

НАСЫЩЕННОСТЬ

•

: диапазон регулировки составляет от 0 до 100.

ПОЛОЖЕНИЕ

•

: регулировка горизонтального положения (Полож. по

горизон.) и вертикального положения (Полож. по вертик.) изображения.

Диапазон регулировки составляет от 0 до 100.
Фокусировка

•

: снижение помех в виде горизонтальных линий и

вертикальных линий посредством раздельной регулировки параметров

«Точная настройка» и «Частота». Диапазон регулировки составляет от

0 до 100.

Параметр «Точная настройка» позволяет регулировать фазу

•

видеосигнала. При неверной настройке фазы на экране отображаются

горизонтальные помехи.
Параметр «Частота» позволяет регулировать тактовую частоту

•

видеосигнала, то есть количество пикселов, отображаемых в строке

изображения. При неверной настройке данного параметра на

экране отображаются вертикальные полосы и непропорциональное

изображение.

3.

Цвет

Посредством данной функции

выбирается цвет изображения в

соответствии с предпочтениями

пользователя.

Цвет

Цветoвой режим.

Оттенок оболочки

МЕНЮ:

S: ВЫХОД

Цветовой режим

•

: содержит пять режимов цвета, включая «Холодный»,

«Обычный», «Теплый», «sRGB» и «Пользовательский режим».

Оттенок оболочки

•

: содержит три режима цвета, включая

Красноватый, Естественный и Желтоватый.

В пользовательском режиме цвета R (Red - Красный), G (Green - Зеленый)

и B (Blue - Синий) настраиваются пользователем; диапазон регулировки

составляет от 0 до 100.

3-3

ASUS VE198/VE208 серии Монитор со светодиодной подсветкой

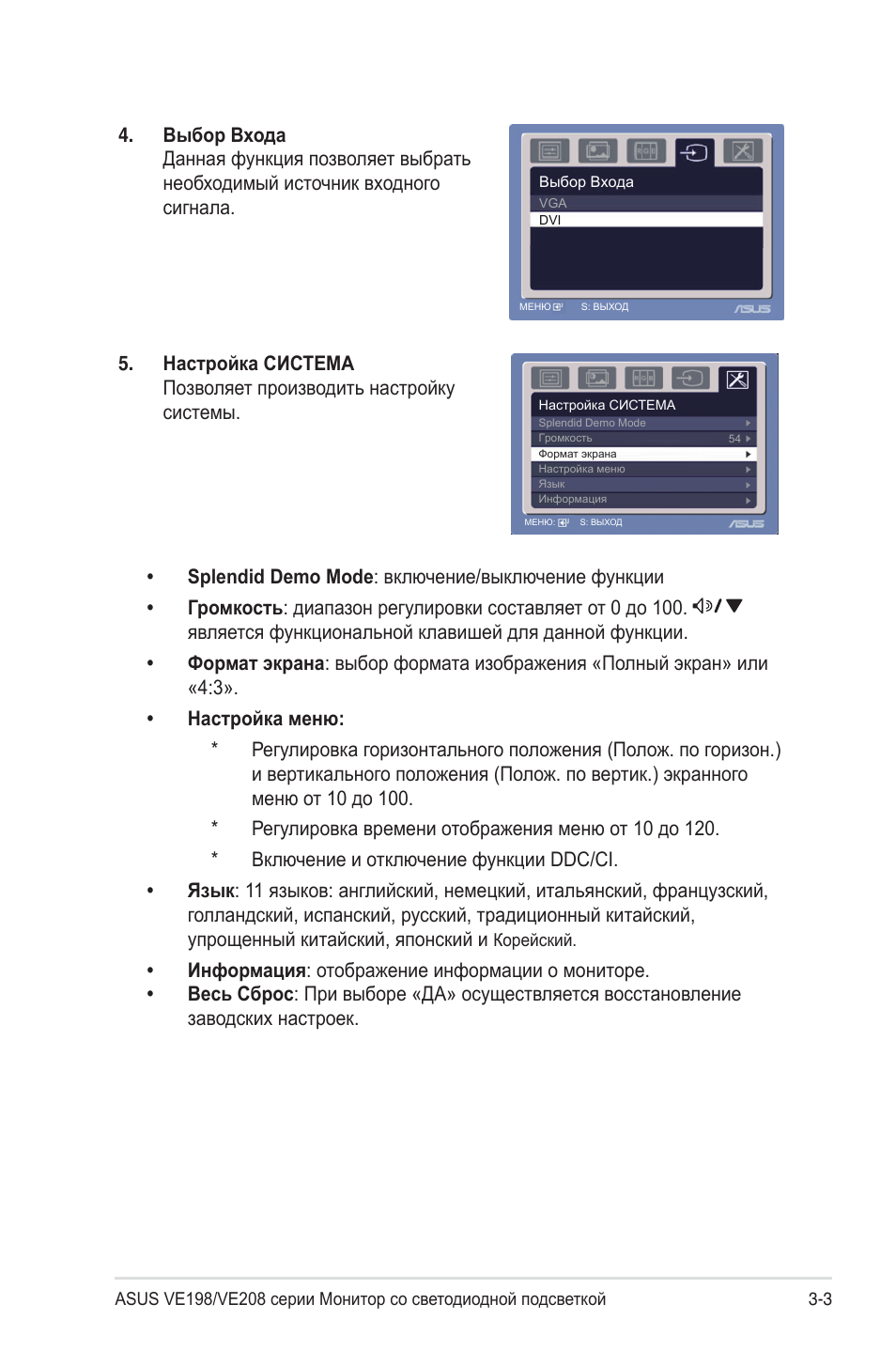

4.

Выбор Входа

Данная функция позволяет выбрать

необходимый источник входного

сигнала.

Выбop Вxoдa

VGA

DVI

МЕНЮ:

S: ВЫХОД

5.

Настройка СИСТЕМА

Позволяет производить настройку

системы.

МЕНЮ:

S: ВЫХОД

Настройка СИСТЕМА

Splendid Demo Mode
Гpoмкocть

Формат экрана

Настройка меню
Язык
Информация

54

Splendid Demo Mode

•

:

включение/выключение функции

Громкость

•

: диапазон регулировки составляет от 0 до 100.

является функциональной клавишей для данной функции.
Формат экрана

•

: выбор формата изображения «Полный экран» или

«4:3».
Настройка меню:

•

Регулировка горизонтального положения (Полож. по горизон.)

*

и вертикального положения (Полож. по вертик.) экранного

меню от 10 до 100.
Регулировка времени отображения меню от 10 до 120.

*

Включение и отключение функции DDC/CI.

*

Язык

•

: 11 языков: английский, немецкий, итальянский, французский,

голландский, испанский, русский, традиционный китайский,

упрощенный китайский, японский и

Корейский.

Информация

•

: отображение информации о мониторе.

Весь Сброс

•

: При выборе «ДА» осуществляется восстановление

заводских настроек.

3-4

Глава 3. Общие инструкции

3.2

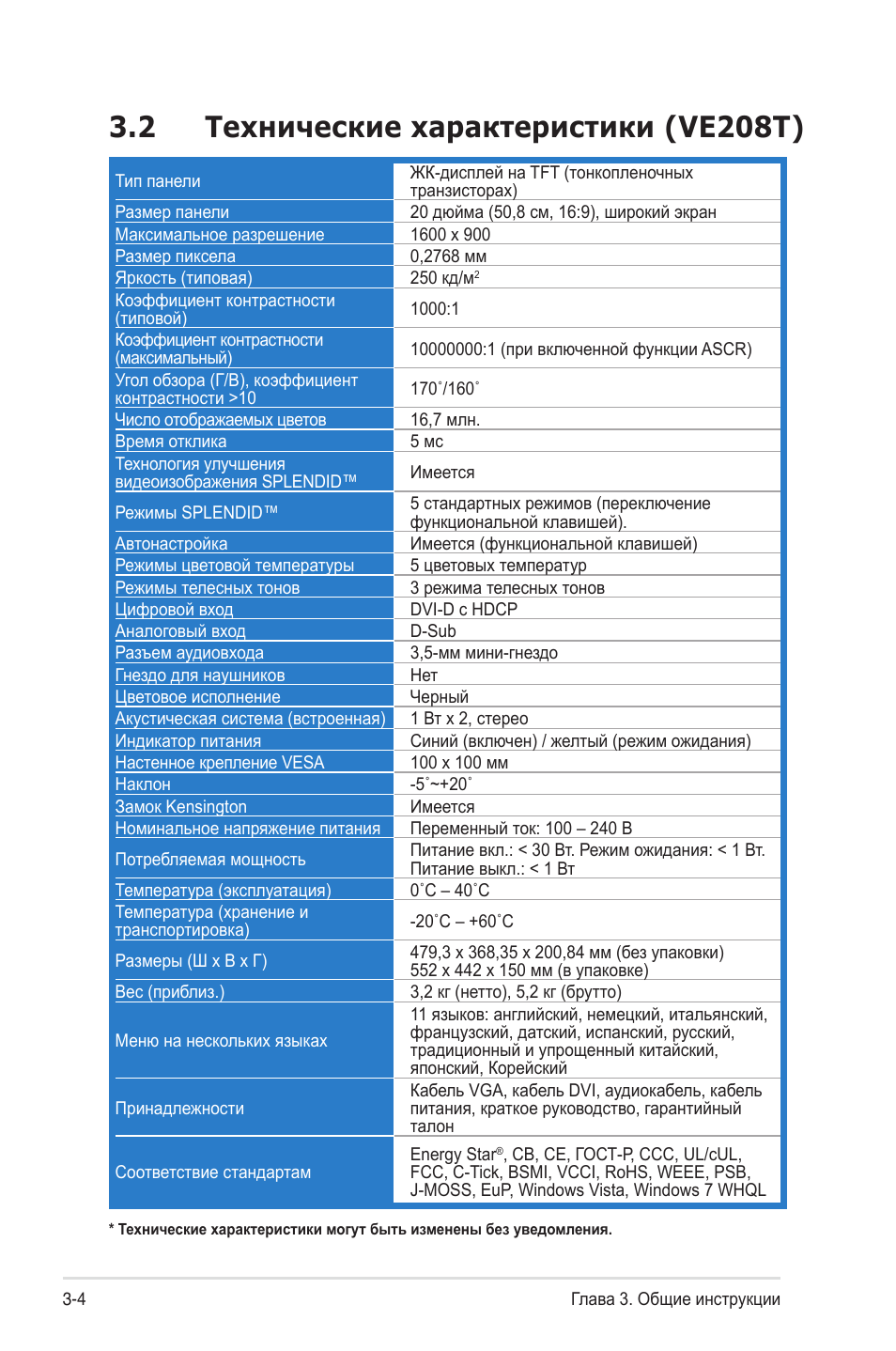

Технические характеристики (VE208T)

Тип панели

ЖК-дисплей на TFT (тонкопленочных

транзисторах)

Размер панели

20 дюйма (50,8 см, 16:9), широкий экран

Максимальное разрешение

1600 x 900

Размер пиксела

0,2768 мм

Яркость (типовая)

250 кд/м

2

Коэффициент контрастности

(типовой)

1000:1

Коэффициент контрастности

(максимальный)

10000000:1 (при включенной функции ASCR)

Угол обзора (Г/В), коэффициент

контрастности >10

170˚/160˚

Число отображаемых цветов

16,7 млн.

Время отклика

5 мс

Технология улучшения

видеоизображения SPLENDID™

Имеется

Режимы SPLENDID™

5 стандартных режимов (переключение

функциональной клавишей).

Автонастройка

Имеется (функциональной клавишей)

Режимы цветовой температуры

5 цветовых температур

Режимы телесных тонов

3 режима телесных тонов

Цифровой вход

DVI-D с HDCP

Аналоговый вход

D-Sub

Разъем аудиовхода

3,5-мм мини-гнездо

Гнездо для наушников

Нет

Цветовое исполнение

Черный

Акустическая система (встроенная)

1 Вт x 2, стерео

Индикатор питания

Синий (включен) / желтый (режим ожидания)

Настенное крепление VESA

100 x 100 мм

Наклон

-5˚~+20˚

Замок Kensington

Имеется

Номинальное напряжение питания

Переменный ток: 100 – 240 В

Потребляемая мощность

Питание вкл.: < 30 Вт. Режим ожидания: < 1 Вт.

Питание выкл.: < 1 Вт

Температура (эксплуатация)

0˚C – 40˚C

Температура (хранение и

транспортировка)

-20˚C – +60˚C

Размеры (Ш x В x Г)

479,3 x 368,35 x 200,84 мм (без упаковки)

552 x 442 x 150 мм (в упаковке)

Вес (приблиз.)

3,2 кг (нетто), 5,2 кг (брутто)

Меню на нескольких языках

11 языков: английский, немецкий, итальянский,

французский, датский, испанский, русский,

традиционный и упрощенный китайский,

японский, Корейский

Принадлежности

Кабель VGA, кабель DVI, аудиокабель, кабель

питания, краткое руководство, гарантийный

талон

Соответствие стандартам

Energy Star

®

, CB, CE, ГОСТ-Р, CCC, UL/cUL,

FCC, C-Tick, BSMI, VCCI, RoHS, WEEE, PSB,

J-MOSS, EuP, Windows Vista, Windows 7 WHQL

* Технические характеристики могут быть изменены без уведомления.

3-5

ASUS VE198/VE208 серии Монитор со светодиодной подсветкой

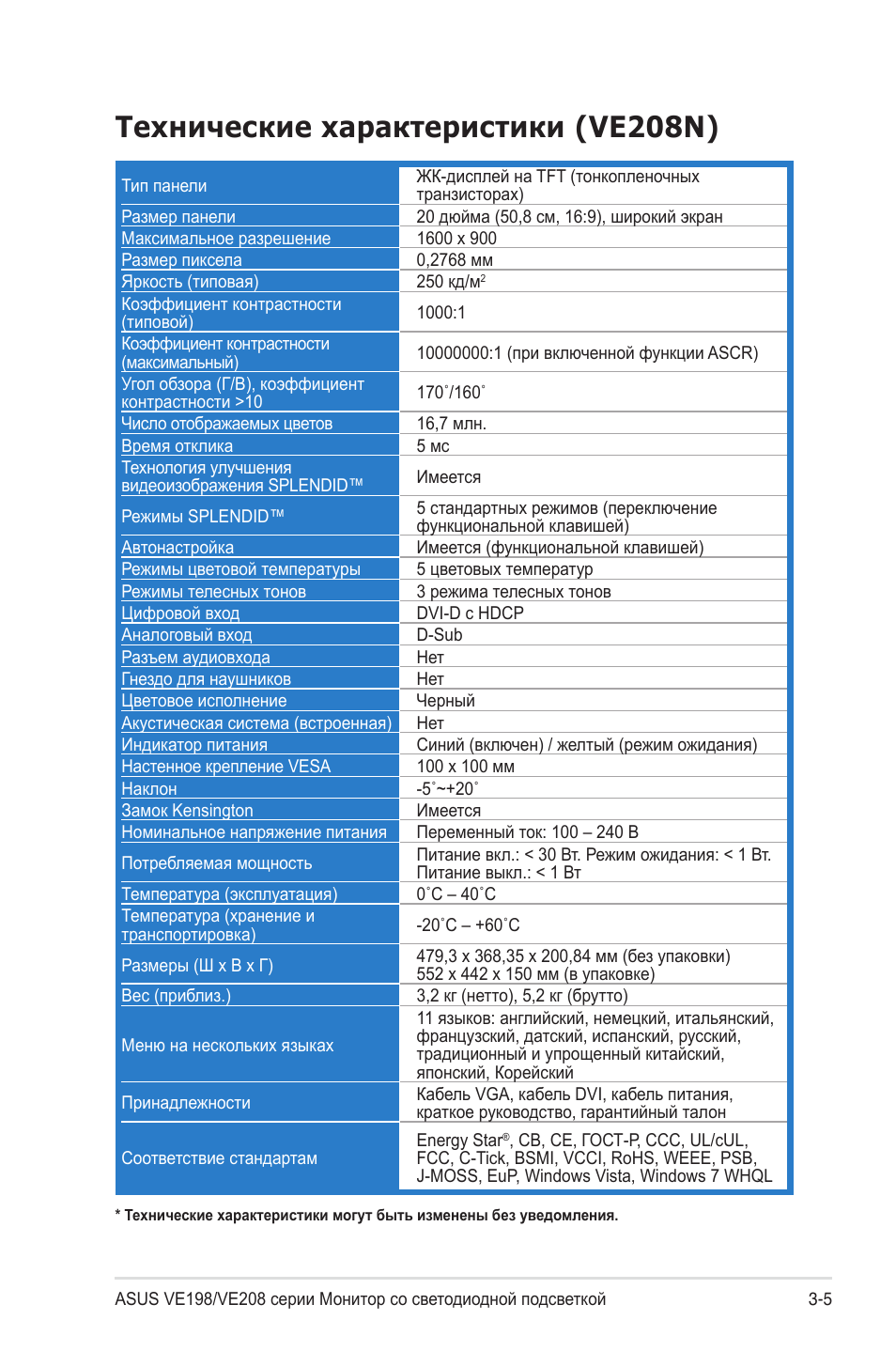

Технические характеристики (VE208N)

Тип панели

ЖК-дисплей на TFT (тонкопленочных

транзисторах)

Размер панели

20 дюйма (50,8 см, 16:9), широкий экран

Максимальное разрешение

1600 x 900

Размер пиксела

0,2768 мм

Яркость (типовая)

250 кд/м

2

Коэффициент контрастности

(типовой)

1000:1

Коэффициент контрастности

(максимальный)

10000000:1 (при включенной функции ASCR)

Угол обзора (Г/В), коэффициент

контрастности >10

170˚/160˚

Число отображаемых цветов

16,7 млн.

Время отклика

5 мс

Технология улучшения

видеоизображения SPLENDID™

Имеется

Режимы SPLENDID™

5 стандартных режимов (переключение

функциональной клавишей)

Автонастройка

Имеется (функциональной клавишей)

Режимы цветовой температуры

5 цветовых температур

Режимы телесных тонов

3 режима телесных тонов

Цифровой вход

DVI-D с HDCP

Аналоговый вход

D-Sub

Разъем аудиовхода

Нет

Гнездо для наушников

Нет

Цветовое исполнение

Черный

Акустическая система (встроенная)

Нет

Индикатор питания

Синий (включен) / желтый (режим ожидания)

Настенное крепление VESA

100 x 100 мм

Наклон

-5˚~+20˚

Замок Kensington

Имеется

Номинальное напряжение питания

Переменный ток: 100 – 240 В

Потребляемая мощность

Питание вкл.: < 30 Вт. Режим ожидания: < 1 Вт.

Питание выкл.: < 1 Вт

Температура (эксплуатация)

0˚C – 40˚C

Температура (хранение и

транспортировка)

-20˚C – +60˚C

Размеры (Ш x В x Г)

479,3 x 368,35 x 200,84 мм (без упаковки)

552 x 442 x 150 мм (в упаковке)

Вес (приблиз.)

3,2 кг (нетто), 5,2 кг (брутто)

Меню на нескольких языках

11 языков: английский, немецкий, итальянский,

французский, датский, испанский, русский,

традиционный и упрощенный китайский,

японский, Корейский

Принадлежности

Кабель VGA, кабель DVI, кабель питания,

краткое руководство, гарантийный талон

Соответствие стандартам

Energy Star

®

, CB, CE, ГОСТ-Р, CCC, UL/cUL,

FCC, C-Tick, BSMI, VCCI, RoHS, WEEE, PSB,

J-MOSS, EuP, Windows Vista, Windows 7 WHQL

* Технические характеристики могут быть изменены без уведомления.

3-6

Глава 3. Общие инструкции

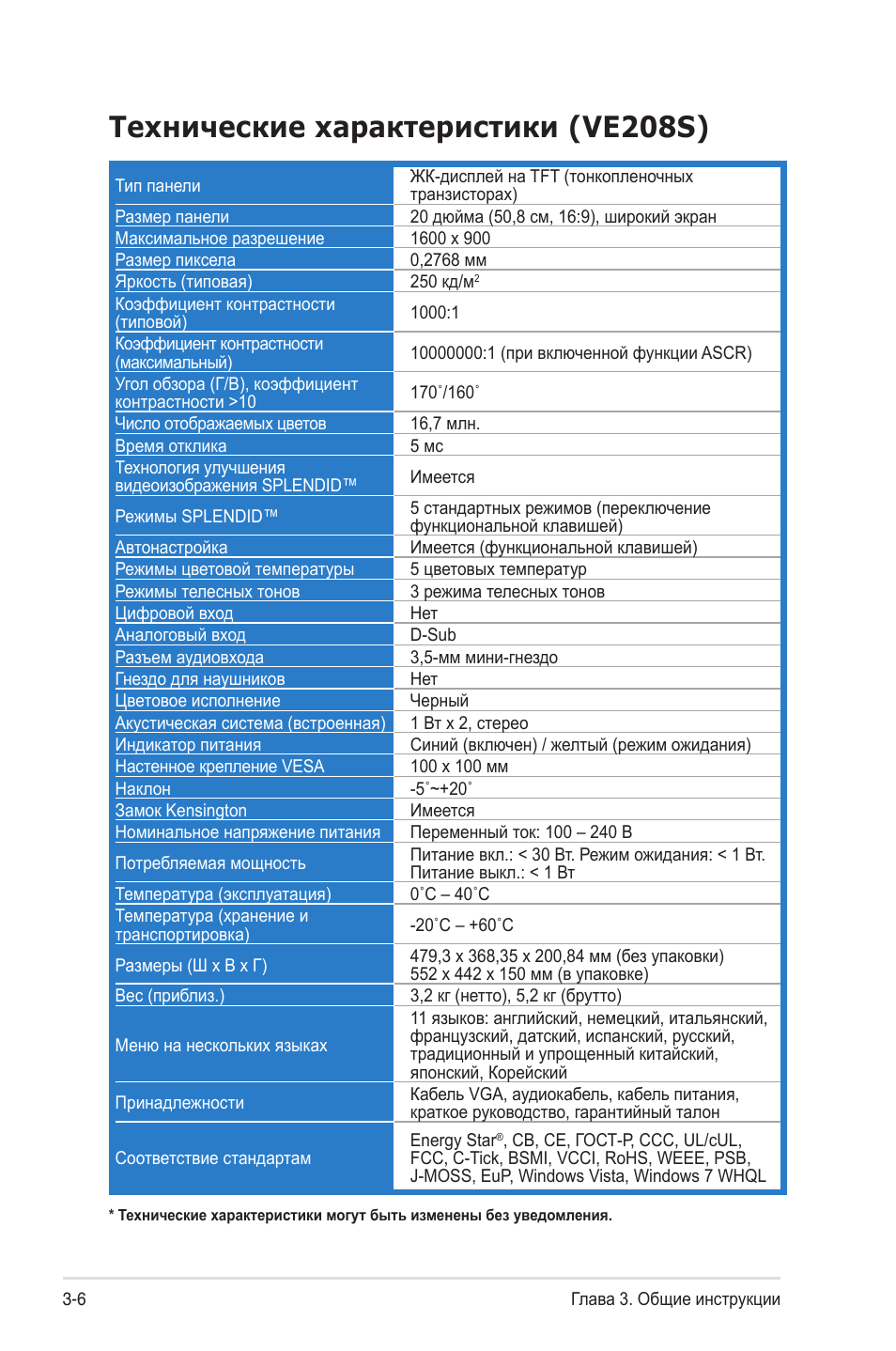

Технические характеристики (VE208S)

Тип панели

ЖК-дисплей на TFT (тонкопленочных

транзисторах)

Размер панели

20 дюйма (50,8 см, 16:9), широкий экран

Максимальное разрешение

1600 x 900

Размер пиксела

0,2768 мм

Яркость (типовая)

250 кд/м

2

Коэффициент контрастности

(типовой)

1000:1

Коэффициент контрастности

(максимальный)

10000000:1 (при включенной функции ASCR)

Угол обзора (Г/В), коэффициент

контрастности >10

170˚/160˚

Число отображаемых цветов

16,7 млн.

Время отклика

5 мс

Технология улучшения

видеоизображения SPLENDID™

Имеется

Режимы SPLENDID™

5 стандартных режимов (переключение

функциональной клавишей)

Автонастройка

Имеется (функциональной клавишей)

Режимы цветовой температуры

5 цветовых температур

Режимы телесных тонов

3 режима телесных тонов

Цифровой вход

Нет

Аналоговый вход

D-Sub

Разъем аудиовхода

3,5-мм мини-гнездо

Гнездо для наушников

Нет

Цветовое исполнение

Черный

Акустическая система (встроенная)

1 Вт x 2, стерео

Индикатор питания

Синий (включен) / желтый (режим ожидания)

Настенное крепление VESA

100 x 100 мм

Наклон

-5˚~+20˚

Замок Kensington

Имеется

Номинальное напряжение питания

Переменный ток: 100 – 240 В

Потребляемая мощность

Питание вкл.: < 30 Вт. Режим ожидания: < 1 Вт.

Питание выкл.: < 1 Вт

Температура (эксплуатация)

0˚C – 40˚C

Температура (хранение и

транспортировка)

-20˚C – +60˚C

Размеры (Ш x В x Г)

479,3 x 368,35 x 200,84 мм (без упаковки)

552 x 442 x 150 мм (в упаковке)

Вес (приблиз.)

3,2 кг (нетто), 5,2 кг (брутто)

Меню на нескольких языках

11 языков: английский, немецкий, итальянский,

французский, датский, испанский, русский,

традиционный и упрощенный китайский,

японский, Корейский

Принадлежности

Кабель VGA, аудиокабель, кабель питания,

краткое руководство, гарантийный талон

Соответствие стандартам

Energy Star

®

, CB, CE, ГОСТ-Р, CCC, UL/cUL,

FCC, C-Tick, BSMI, VCCI, RoHS, WEEE, PSB,

J-MOSS, EuP, Windows Vista, Windows 7 WHQL

* Технические характеристики могут быть изменены без уведомления.
