Руководство пользователя

6-3

Серия L300/L300D

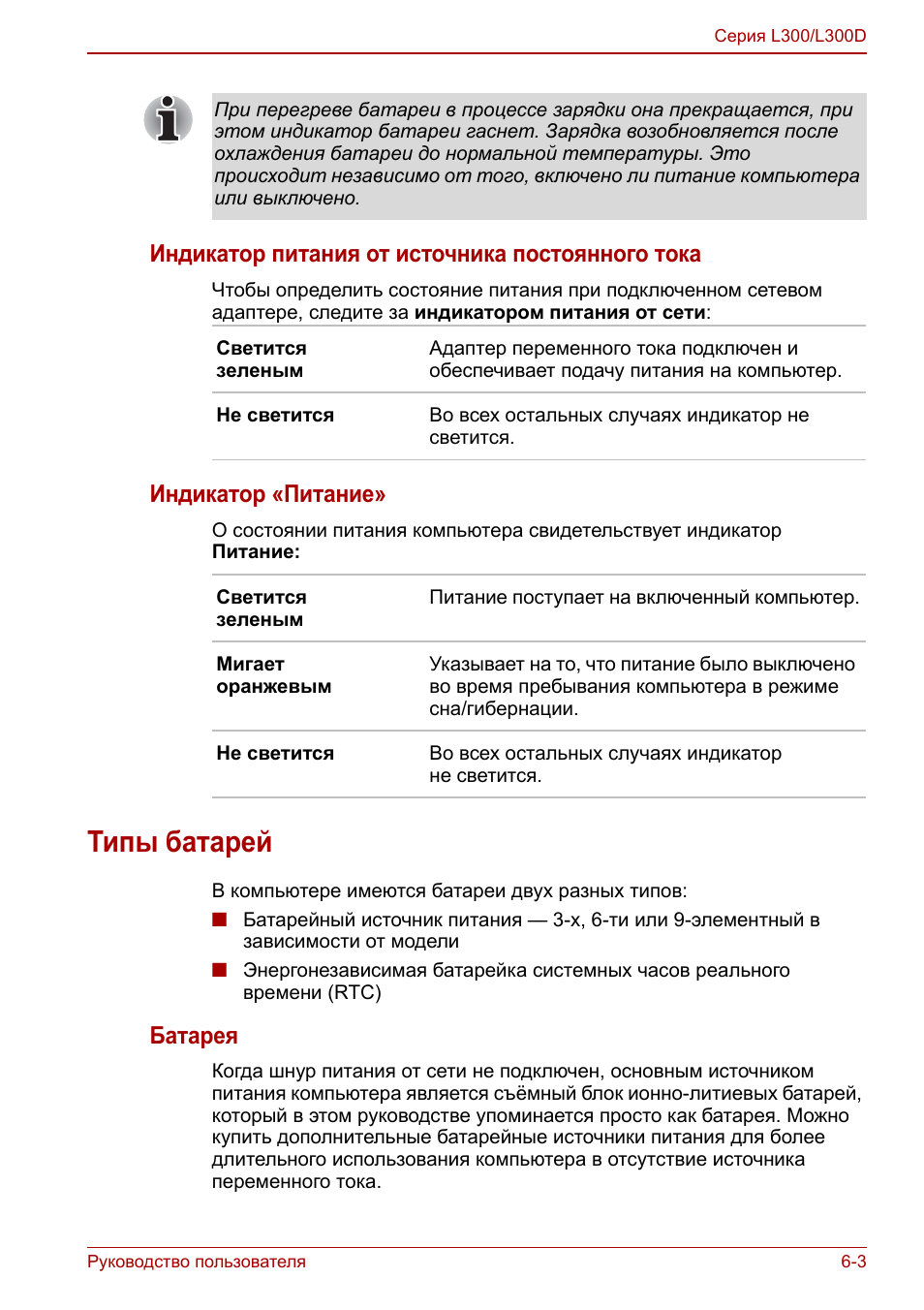

Индикатор питания от источника постоянного тока

Чтобы определить состояние питания при подключенном сетевом

адаптере, следите за индикатором питания от сети:

Индикатор «Питание»

О состоянии питания компьютера свидетельствует индикатор

Питание:

Типы батарей

В компьютере имеются батареи двух разных типов:

■

Батарейный источник питания — 3-х, 6-ти или 9-элементный в

зависимости от модели

■

Энергонезависимая батарейка системных часов реального

времени (RTC)

Батарея

Когда шнур питания от сети не подключен, основным источником

питания компьютера является съёмный блок ионно-литиевых батарей,

который в этом руководстве упоминается просто как батарея. Можно

купить дополнительные батарейные источники питания для более

длительного использования компьютера в отсутствие источника

переменного тока.

При перегреве батареи в процессе зарядки она прекращается, при

этом индикатор батареи гаснет. Зарядка возобновляется после

охлаждения батареи до нормальной температуры. Это

происходит независимо от того, включено ли питание компьютера

или выключено.

Светится

зеленым

Адаптер переменного тока подключен и

обеспечивает подачу питания на компьютер.

Не светится

Во всех остальных случаях индикатор не

светится.

Светится

зеленым

Питание поступает на включенный компьютер.

Мигает

оранжевым

Указывает на то, что питание было выключено

во время пребывания компьютера в режиме

сна/гибернации.

Не светится

Во всех остальных случаях индикатор

не светится.

6-4

Руководство пользователя

Серия L300/L300D

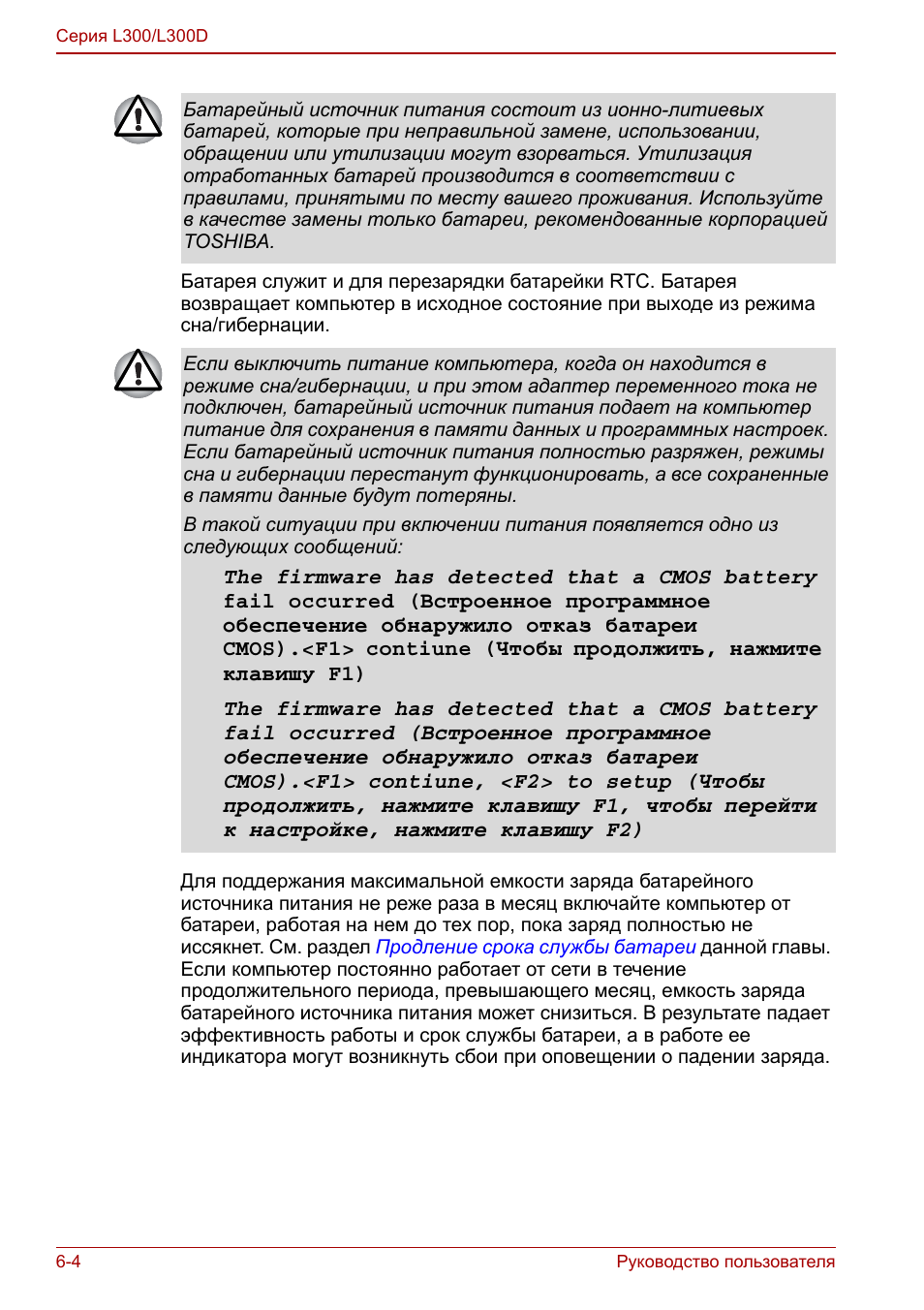

Батарея служит и для перезарядки батарейки RTC. Батарея

возвращает компьютер в исходное состояние при выходе из режима

сна/гибернации.

Для поддержания максимальной емкости заряда батарейного

источника питания не реже раза в месяц включайте компьютер от

батареи, работая на нем до тех пор, пока заряд полностью не

иссякнет. См. раздел

Продление срока службы батареи

данной главы.

Если компьютер постоянно работает от сети в течение

продолжительного периода, превышающего месяц, емкость заряда

батарейного источника питания может снизиться. В результате падает

эффективность работы и срок службы батареи, а в работе ее

индикатора могут возникнуть сбои при оповещении о падении заряда.

Батарейный источник питания состоит из ионно-литиевых

батарей, которые при неправильной замене, использовании,

обращении или утилизации могут взорваться. Утилизация

отработанных батарей производится в соответствии с

правилами, принятыми по месту вашего проживания. Используйте

в качестве замены только батареи, рекомендованные корпорацией

TOSHIBA.

Если выключить питание компьютера, когда он находится в

режиме сна/гибернации, и при этом адаптер переменного тока не

подключен, батарейный источник питания подает на компьютер

питание для сохранения в памяти данных и программных настроек.

Если батарейный источник питания полностью разряжен, режимы

сна и гибернации перестанут функционировать, а все сохраненные

в памяти данные будут потеряны.
В такой ситуации при включении питания появляется одно из

следующих сообщений:

The firmware has detected that a CMOS battery
fail occurred (

Встроенное

программное

обеспечение

обнаружило

отказ

батареи

CMOS).<F1> contiune (

Чтобы

продолжить

,

нажмите

клавишу

F1)

The firmware has detected that a CMOS battery
fail occurred (

Встроенное

программное

обеспечение

обнаружило

отказ

батареи

CMOS).<F1> contiune, <F2> to setup (

Чтобы

продолжить

,

нажмите

клавишу

F1,

чтобы

перейти

к

настройке

,

нажмите

клавишу

F2)

Руководство пользователя

6-5

Серия L300/L300D

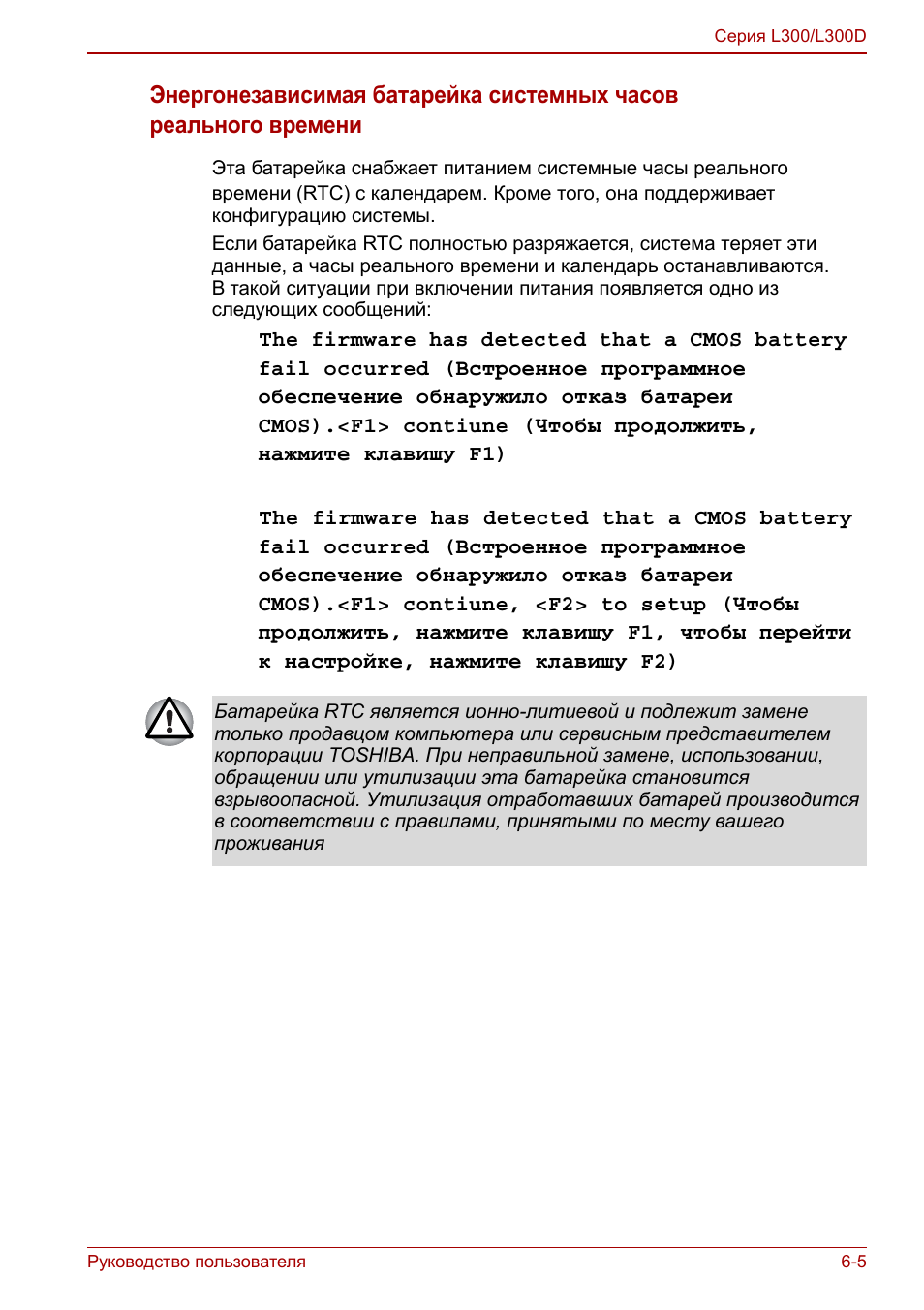

Энергонезависимая батарейка системных часов
реального времени

Эта батарейка снабжает питанием системные часы реального
времени (RTC) с календарем. Кроме того, она поддерживает

конфигурацию системы.
Если батарейка RTC полностью разряжается, система теряет эти

данные, а часы реального времени и календарь останавливаются.

В такой ситуации при включении питания появляется одно из

следующих сообщений:

The firmware has detected that a CMOS battery

fail occurred (

Встроенное

программное

обеспечение

обнаружило

отказ

батареи

CMOS).<F1> contiune (

Чтобы

продолжить

,

нажмите

клавишу

F1)

The firmware has detected that a CMOS battery

fail occurred (

Встроенное

программное

обеспечение

обнаружило

отказ

батареи

CMOS).<F1> contiune, <F2> to setup (

Чтобы

продолжить

,

нажмите

клавишу

F1,

чтобы

перейти

к

настройке

,

нажмите

клавишу

F2)

Батарейка RTC является ионно-литиевой и подлежит замене

только продавцом компьютера или сервисным представителем

корпорации TOSHIBA. При неправильной замене, использовании,

обращении или утилизации эта батарейка становится

взрывоопасной. Утилизация отработавших батарей производится

в соответствии с правилами, принятыми по месту вашего

проживания

6-6

Руководство пользователя

Серия L300/L300D

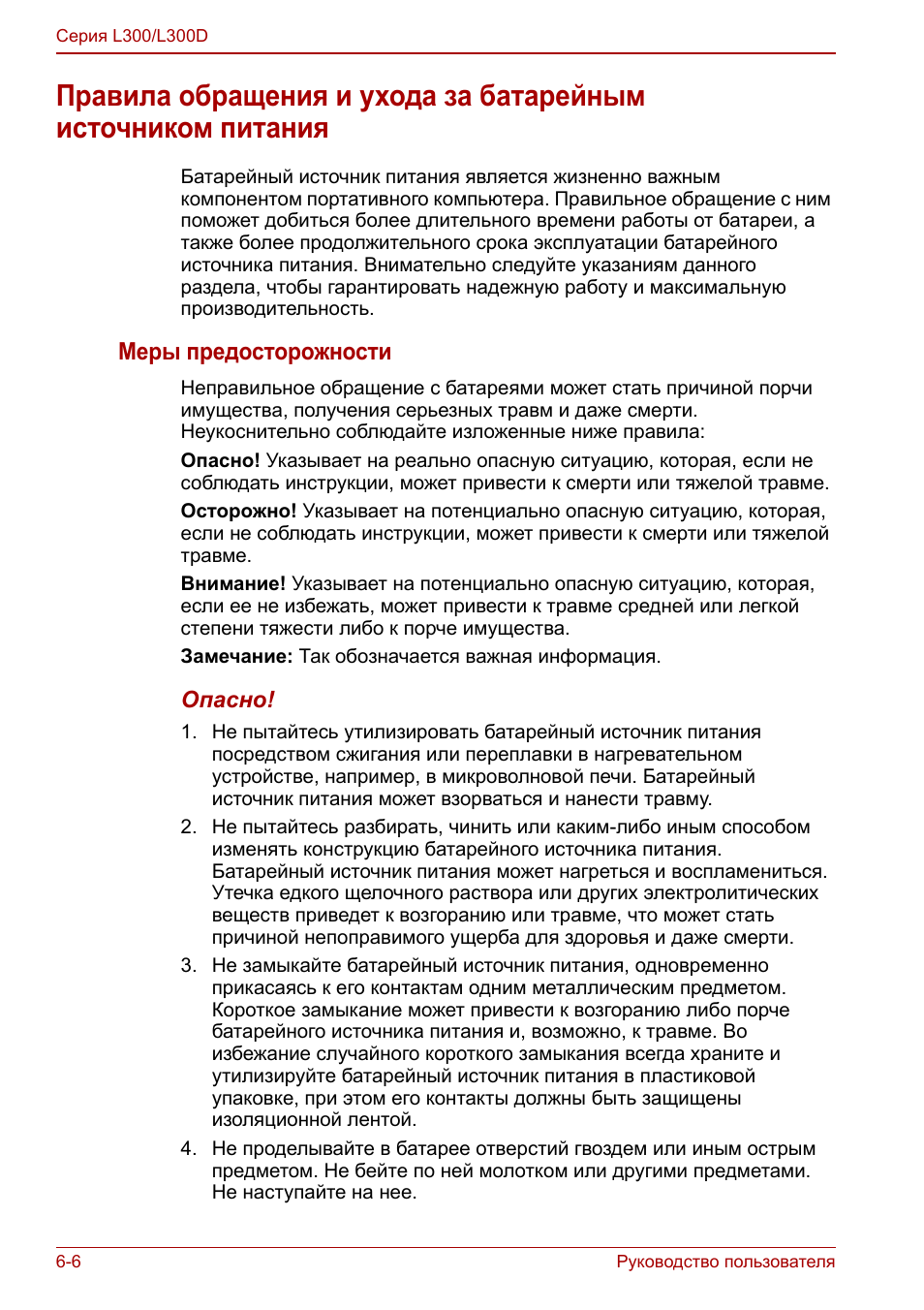

Правила обращения и ухода за батарейным

источником питания

Батарейный источник питания является жизненно важным

компонентом портативного компьютера. Правильное обращение с ним

поможет добиться более длительного времени работы от батареи, а

также более продолжительного срока эксплуатации батарейного

источника питания. Внимательно следуйте указаниям данного

раздела, чтобы гарантировать надежную работу и максимальную

производительность.

Меры предосторожности

Неправильное обращение с батареями может стать причиной порчи

имущества, получения серьезных травм и даже смерти.

Неукоснительно соблюдайте изложенные ниже правила:
Опасно! Указывает на реально опасную ситуацию, которая, если не

соблюдать инструкции, может привести к смерти или тяжелой травме.
Осторожно! Указывает на потенциально опасную ситуацию, которая,

если не соблюдать инструкции, может привести к смерти или тяжелой

травме.
Внимание! Указывает на потенциально опасную ситуацию, которая,

если ее не избежать, может привести к травме средней или легкой

степени тяжести либо к порче имущества.
Замечание: Так обозначается важная информация.

Опасно!

1. Не пытайтесь утилизировать батарейный источник питания

посредством сжигания или переплавки в нагревательном

устройстве, например, в микроволновой печи. Батарейный

источник питания может взорваться и нанести травму.

2. Не пытайтесь разбирать, чинить или каким-либо иным способом

изменять конструкцию батарейного источника питания.

Батарейный источник питания может нагреться и воспламениться.

Утечка едкого щелочного раствора или других электролитических

веществ приведет к возгоранию или травме, что может стать

причиной непоправимого ущерба для здоровья и даже смерти.

3. Не замыкайте батарейный источник питания, одновременно

прикасаясь к его контактам одним металлическим предметом.

Короткое замыкание может привести к возгоранию либо порче

батарейного источника питания и, возможно, к травме. Во

избежание случайного короткого замыкания всегда храните и

утилизируйте батарейный источник питания в пластиковой

упаковке, при этом его контакты должны быть защищены

изоляционной лентой.

4. Не проделывайте в батарее отверстий гвоздем или иным острым

предметом. Не бейте по ней молотком или другими предметами.

Не наступайте на нее.

Руководство пользователя

6-7

Серия L300/L300D

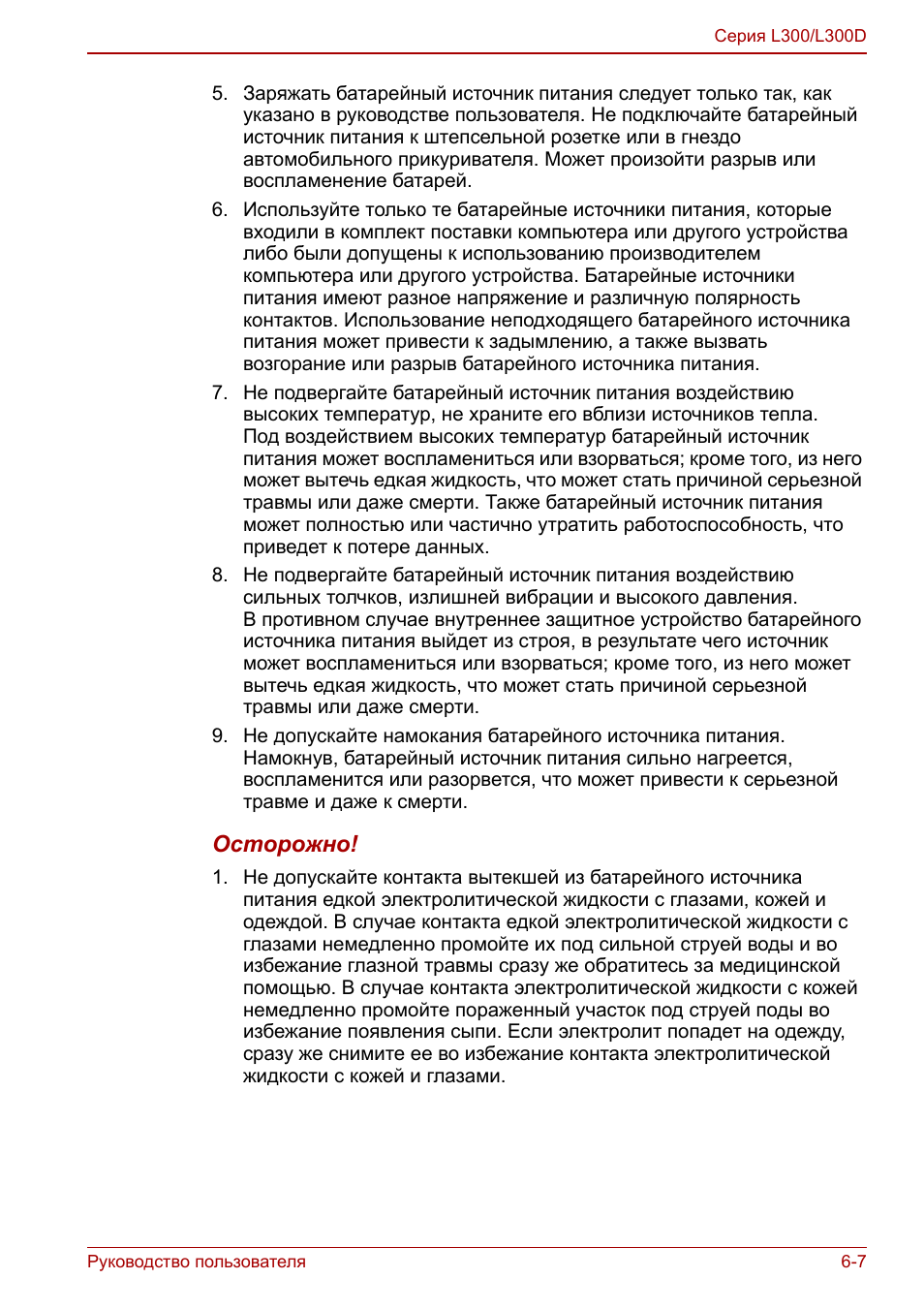

5. Заряжать батарейный источник питания следует только так, как

указано в руководстве пользователя. Не подключайте батарейный

источник питания к штепсельной розетке или в гнездо

автомобильного прикуривателя. Может произойти разрыв или

воспламенение батарей.

6. Используйте только те батарейные источники питания, которые

входили в комплект поставки компьютера или другого устройства

либо были допущены к использованию производителем

компьютера или другого устройства. Батарейные источники

питания имеют разное напряжение и различную полярность

контактов. Использование неподходящего батарейного источника

питания может привести к задымлению, а также вызвать

возгорание или разрыв батарейного источника питания.

7. Не подвергайте батарейный источник питания воздействию

высоких температур, не храните его вблизи источников тепла.

Под воздействием высоких температур батарейный источник

питания может воспламениться или взорваться; кроме того, из него

может вытечь едкая жидкость, что может стать причиной серьезной

травмы или даже смерти. Также батарейный источник питания

может полностью или частично утратить работоспособность, что

приведет к потере данных.

8. Не подвергайте батарейный источник питания воздействию

сильных толчков, излишней вибрации и высокого давления.

В противном случае внутреннее защитное устройство батарейного

источника питания выйдет из строя, в результате чего источник

может воспламениться или взорваться; кроме того, из него может

вытечь едкая жидкость, что может стать причиной серьезной

травмы или даже смерти.

9. Не допускайте намокания батарейного источника питания.

Намокнув, батарейный источник питания сильно нагреется,

воспламенится или разорвется, что может привести к серьезной

травме и даже к смерти.

Осторожно!

1. Не допускайте контакта вытекшей из батарейного источника

питания едкой электролитической жидкости с глазами, кожей и

одеждой. В случае контакта едкой электролитической жидкости с

глазами немедленно промойте их под сильной струей воды и во

избежание глазной травмы сразу же обратитесь за медицинской

помощью. В случае контакта электролитической жидкости с кожей

немедленно промойте пораженный участок под струей поды во

избежание появления сыпи. Если электролит попадет на одежду,

сразу же снимите ее во избежание контакта электролитической

жидкости с кожей и глазами.

6-8

Руководство пользователя

Серия L300/L300D

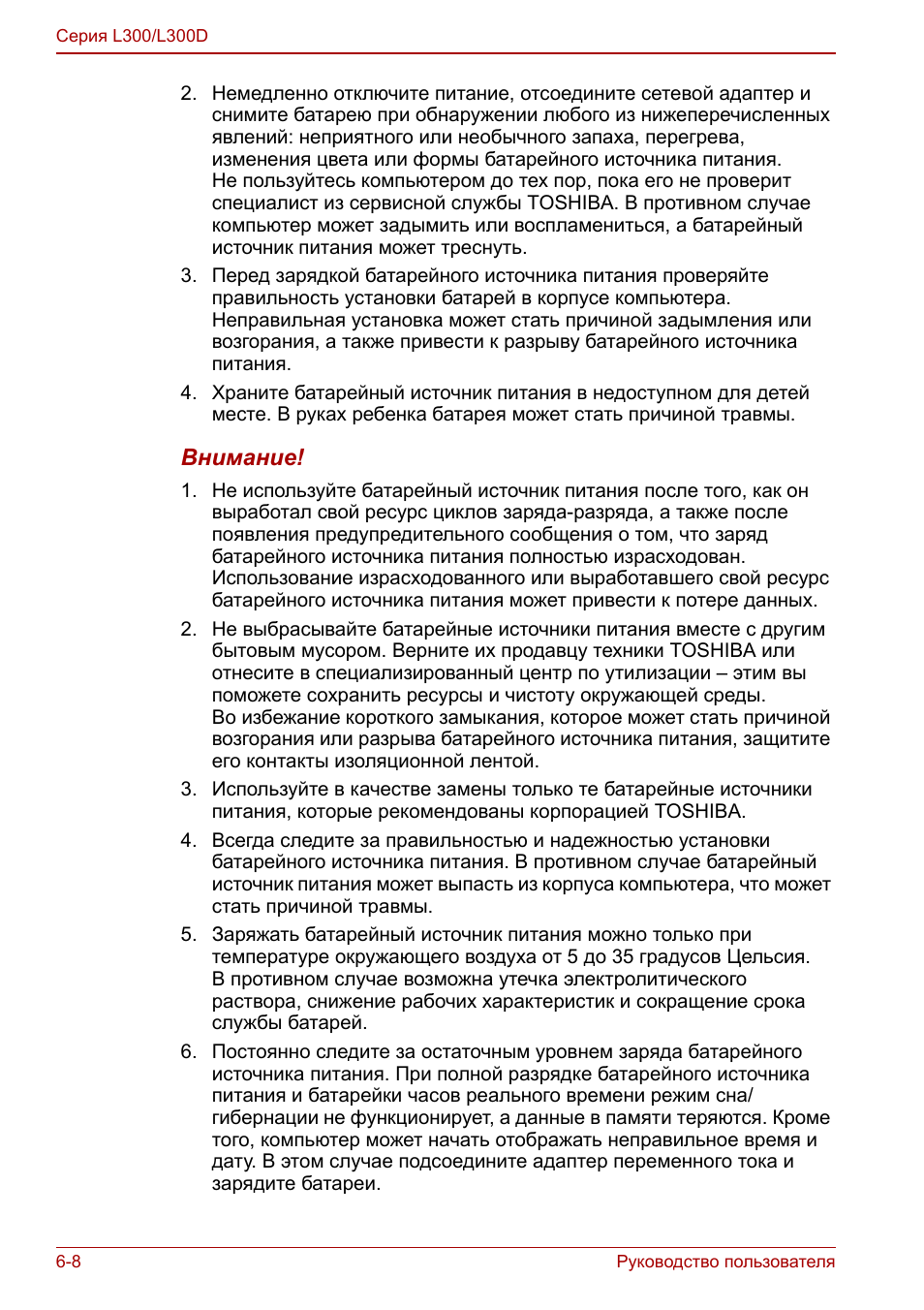

2. Немедленно отключите питание, отсоедините сетевой адаптер и

снимите батарею при обнаружении любого из нижеперечисленных

явлений: неприятного или необычного запаха, перегрева,

изменения цвета или формы батарейного источника питания.

Не пользуйтесь компьютером до тех пор, пока его не проверит

специалист из сервисной службы TOSHIBA. В противном случае

компьютер может задымить или воспламениться, а батарейный

источник питания может треснуть.

3. Перед зарядкой батарейного источника питания проверяйте

правильность установки батарей в корпусе компьютера.

Неправильная установка может стать причиной задымления или

возгорания, а также привести к разрыву батарейного источника

питания.

4. Храните батарейный источник питания в недоступном для детей

месте. В руках ребенка батарея может стать причиной травмы.

Внимание!

1. Не используйте батарейный источник питания после того, как он

выработал свой ресурс циклов заряда-разряда, а также после

появления предупредительного сообщения о том, что заряд

батарейного источника питания полностью израсходован.

Использование израсходованного или выработавшего свой ресурс

батарейного источника питания может привести к потере данных.

2. Не выбрасывайте батарейные источники питания вместе с другим

бытовым мусором. Верните их продавцу техники TOSHIBA или

отнесите в специализированный центр по утилизации – этим вы

поможете сохранить ресурсы и чистоту окружающей среды.

Во избежание короткого замыкания, которое может стать причиной

возгорания или разрыва батарейного источника питания, защитите

его контакты изоляционной лентой.

3. Используйте в качестве замены только те батарейные источники

питания, которые рекомендованы корпорацией TOSHIBA.

4. Всегда следите за правильностью и надежностью установки

батарейного источника питания. В противном случае батарейный

источник питания может выпасть из корпуса компьютера, что может

стать причиной травмы.

5. Заряжать батарейный источник питания можно только при

температуре окружающего воздуха от 5 до 35 градусов Цельсия.

В противном случае возможна утечка электролитического

раствора, снижение рабочих характеристик и сокращение срока

службы батарей.

6. Постоянно следите за остаточным уровнем заряда батарейного

источника питания. При полной разрядке батарейного источника

питания и батарейки часов реального времени режим сна/

гибернации не функционирует, а данные в памяти теряются. Кроме

того, компьютер может начать отображать неправильное время и

дату. В этом случае подсоедините адаптер переменного тока и

зарядите батареи.

Руководство пользователя

6-9

Серия L300/L300D

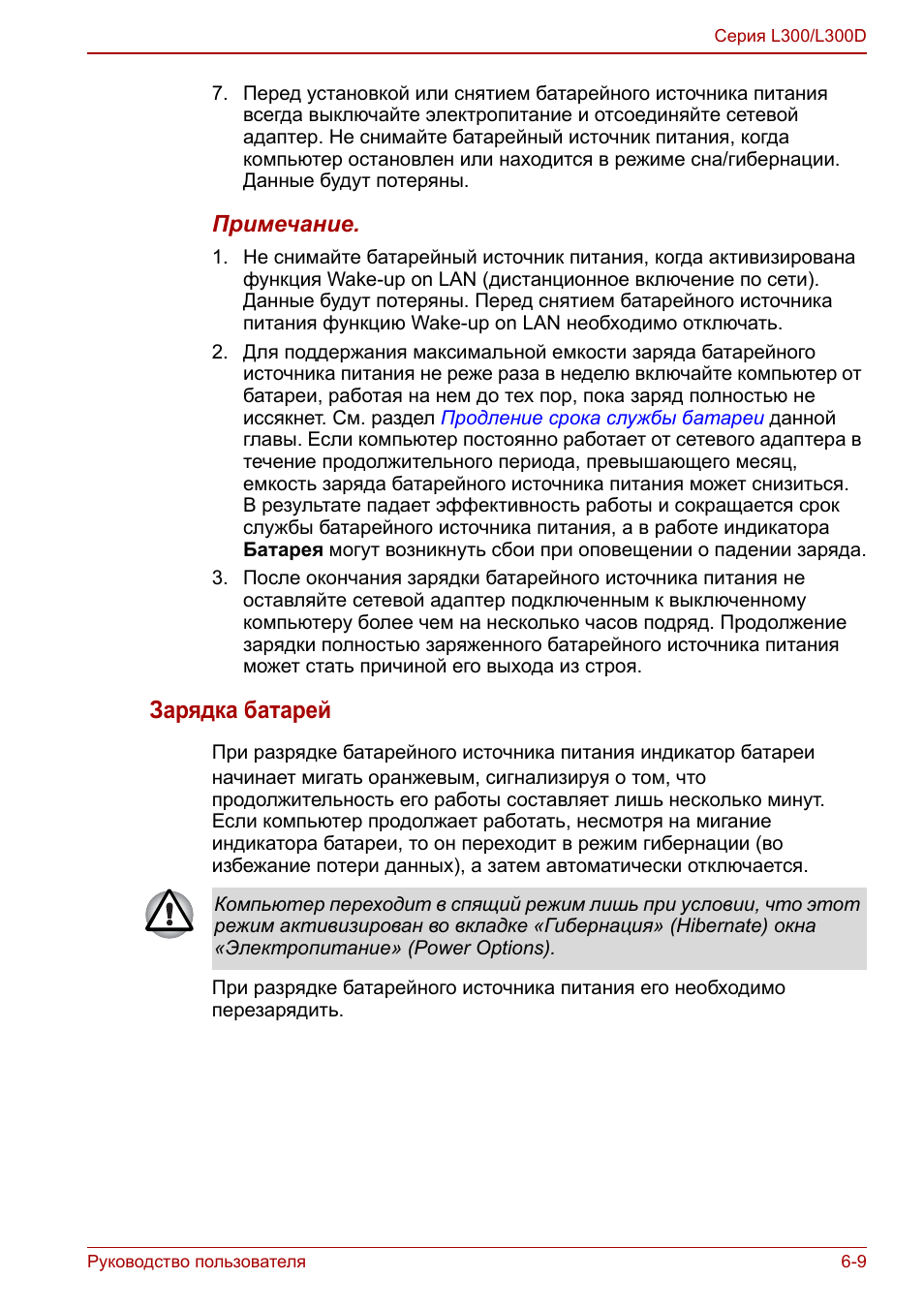

7. Перед установкой или снятием батарейного источника питания

всегда выключайте электропитание и отсоединяйте сетевой

адаптер. Не снимайте батарейный источник питания, когда

компьютер остановлен или находится в режиме сна/гибернации.

Данные будут потеряны.

Примечание.

1. Не снимайте батарейный источник питания, когда активизирована

функция Wake-up on LAN (дистанционное включение по сети).

Данные будут потеряны. Перед снятием батарейного источника

питания функцию Wake-up on LAN необходимо отключать.

2. Для поддержания максимальной емкости заряда батарейного

источника питания не реже раза в неделю включайте компьютер от

батареи, работая на нем до тех пор, пока заряд полностью не

иссякнет. См. раздел

Продление срока службы батареи

данной

главы. Если компьютер постоянно работает от сетевого адаптера в

течение продолжительного периода, превышающего месяц,

емкость заряда батарейного источника питания может снизиться.

В результате падает эффективность работы и сокращается срок

службы батарейного источника питания, а в работе индикатора

Батарея могут возникнуть сбои при оповещении о падении заряда.

3. После окончания зарядки батарейного источника питания не

оставляйте сетевой адаптер подключенным к выключенному

компьютеру более чем на несколько часов подряд. Продолжение

зарядки полностью заряженного батарейного источника питания

может стать причиной его выхода из строя.

Зарядка батарей

При разрядке батарейного источника питания индикатор батареи
начинает мигать оранжевым, сигнализируя о том, что

продолжительность его работы составляет лишь несколько минут.

Если компьютер продолжает работать, несмотря на мигание

индикатора батареи, то он переходит в режим гибернации (во

избежание потери данных), а затем автоматически отключается.

При разрядке батарейного источника питания его необходимо

перезарядить.

Компьютер переходит в спящий режим лишь при условии, что этот

режим активизирован во вкладке «Гибернация» (Hibernate) окна

«Электропитание» (Power Options).

6-10

Руководство пользователя

Серия L300/L300D

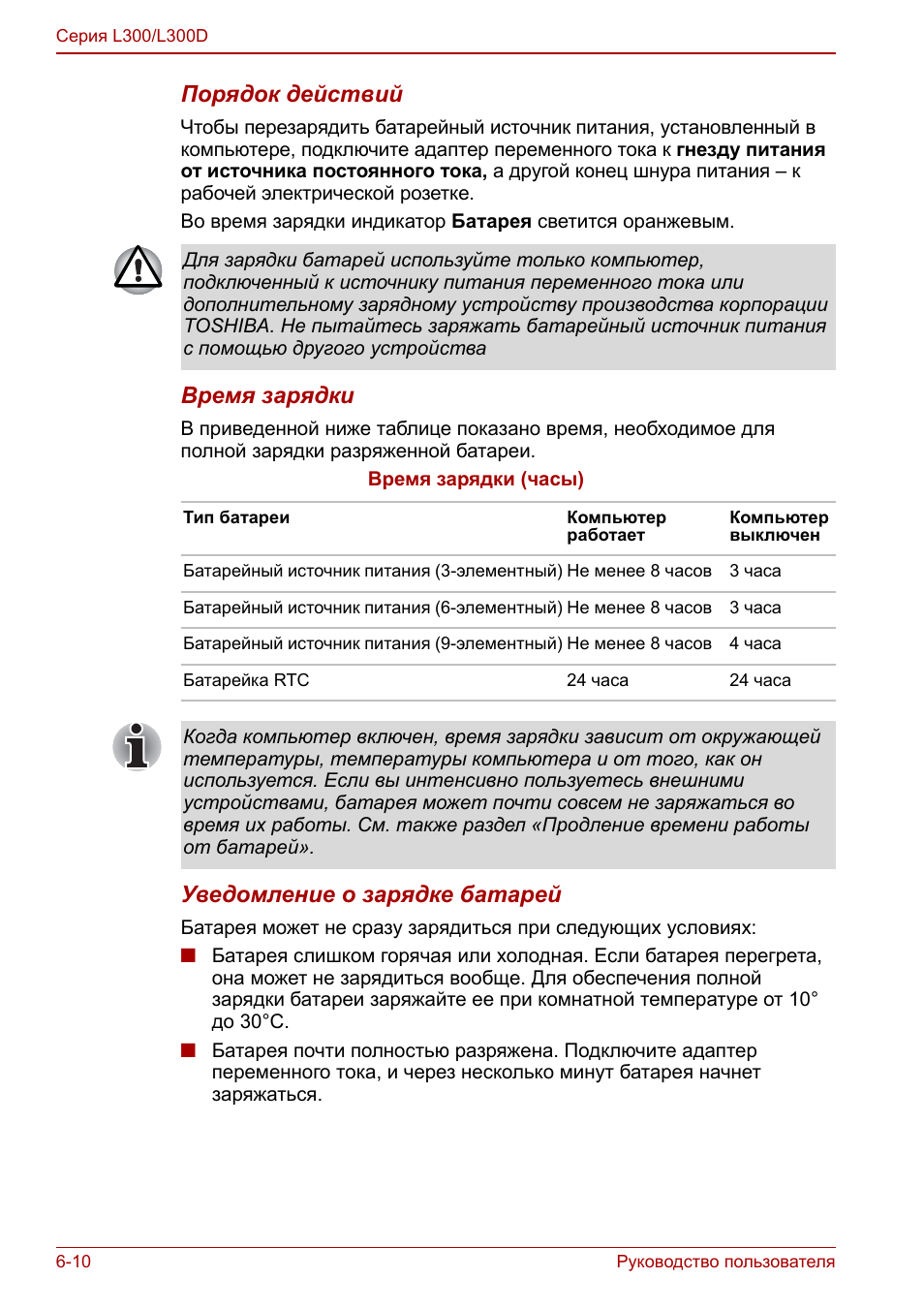

Порядок действий

Чтобы перезарядить батарейный источник питания, установленный в

компьютере, подключите адаптер переменного тока к гнезду питания

от источника постоянного тока, а другой конец шнура питания – к

рабочей электрической розетке.
Во время зарядки индикатор Батарея светится оранжевым.

Время зарядки

В приведенной ниже таблице показано время, необходимое для

полной зарядки разряженной батареи.

Время зарядки (часы)

Уведомление о зарядке батарей

Батарея может не сразу зарядиться при следующих условиях:

■

Батарея слишком горячая или холодная. Если батарея перегрета,

она может не зарядиться вообще. Для обеспечения полной

зарядки батареи заряжайте ее при комнатной температуре от 10°

до 30°C.

■

Батарея почти полностью разряжена. Подключите адаптер

переменного тока, и через несколько минут батарея начнет

заряжаться.

Для зарядки батарей используйте только компьютер,

подключенный к источнику питания переменного тока или

дополнительному зарядному устройству производства корпорации

TOSHIBA. Не пытайтесь заряжать батарейный источник питания

с помощью другого устройства

Тип батареи

Компьютер

работает

Компьютер

выключен

Батарейный источник питания (3-элементный) Не менее 8 часов 3 часа

Батарейный источник питания (6-элементный) Не менее 8 часов 3 часа

Батарейный источник питания (9-элементный) Не менее 8 часов 4 часа

Батарейка RTC

24 часа

24 часа

Когда компьютер включен, время зарядки зависит от окружающей

температуры, температуры компьютера и от того, как он

используется. Если вы интенсивно пользуетесь внешними

устройствами, батарея может почти совсем не заряжаться во

время их работы. См. также раздел «Продление времени работы

от батарей».

Руководство пользователя

6-11

Серия L300/L300D

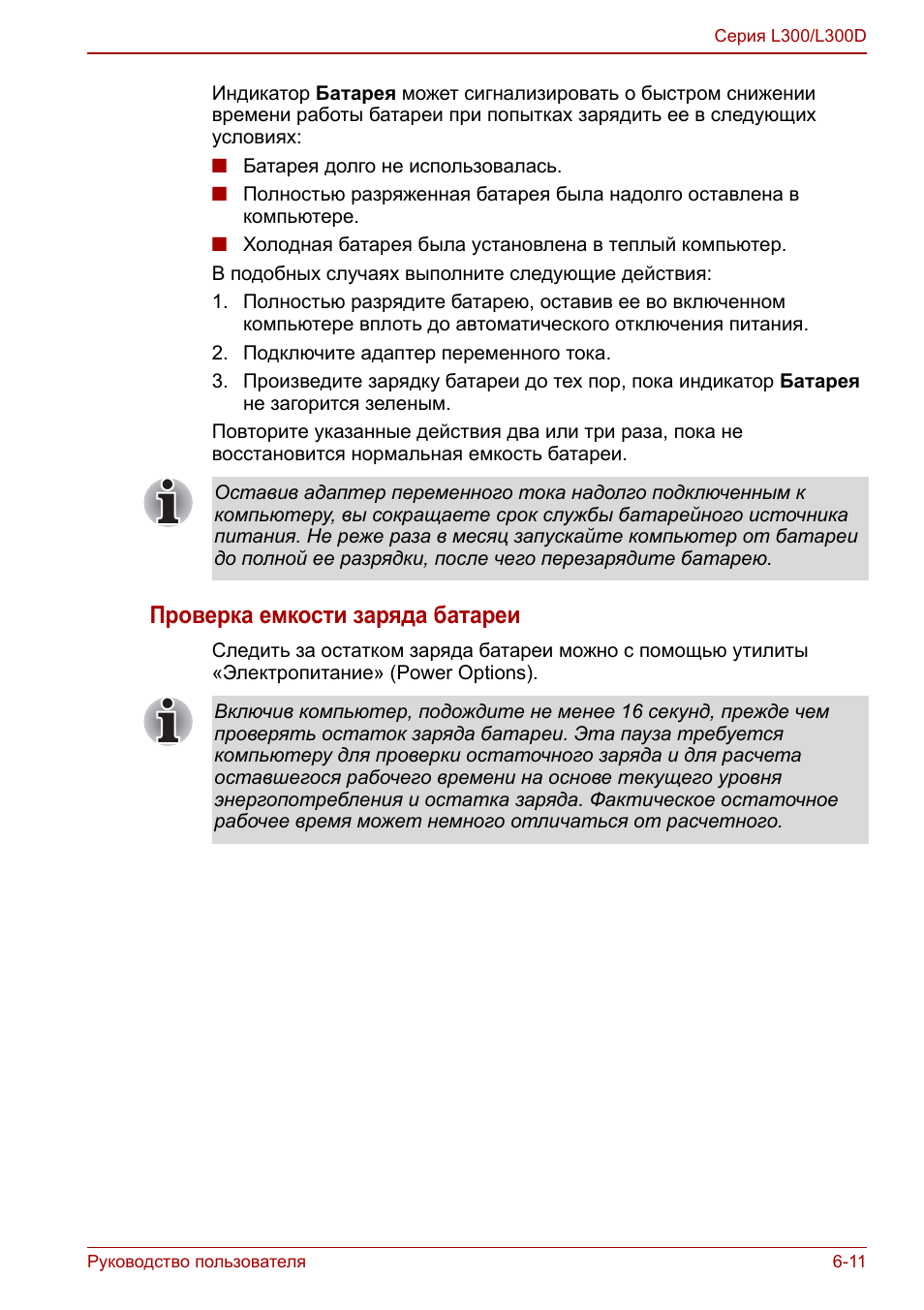

Индикатор Батарея может сигнализировать о быстром снижении

времени работы батареи при попытках зарядить ее в следующих

условиях:

■

Батарея долго не использовалась.

■

Полностью разряженная батарея была надолго оставлена в

компьютере.

■

Холодная батарея была установлена в теплый компьютер.

В подобных случаях выполните следующие действия:
1. Полностью разрядите батарею, оставив ее во включенном

компьютере вплоть до автоматического отключения питания.

2. Подключите адаптер переменного тока.
3. Произведите зарядку батареи до тех пор, пока индикатор Батарея

не загорится зеленым.

Повторите указанные действия два или три раза, пока не

восстановится нормальная емкость батареи.

Проверка емкости заряда батареи

Следить за остатком заряда батареи можно с помощью утилиты

«Электропитание» (Power Options).

Оставив адаптер переменного тока надолго подключенным к

компьютеру, вы сокращаете срок службы батарейного источника

питания. Не реже раза в месяц запускайте компьютер от батареи

до полной ее разрядки, после чего перезарядите батарею.

Включив компьютер, подождите не менее 16 секунд, прежде чем

проверять остаток заряда батареи. Эта пауза требуется

компьютеру для проверки остаточного заряда и для расчета

оставшегося рабочего времени на основе текущего уровня

энергопотребления и остатка заряда. Фактическое остаточное

рабочее время может немного отличаться от расчетного.

6-12

Руководство пользователя

Серия L300/L300D

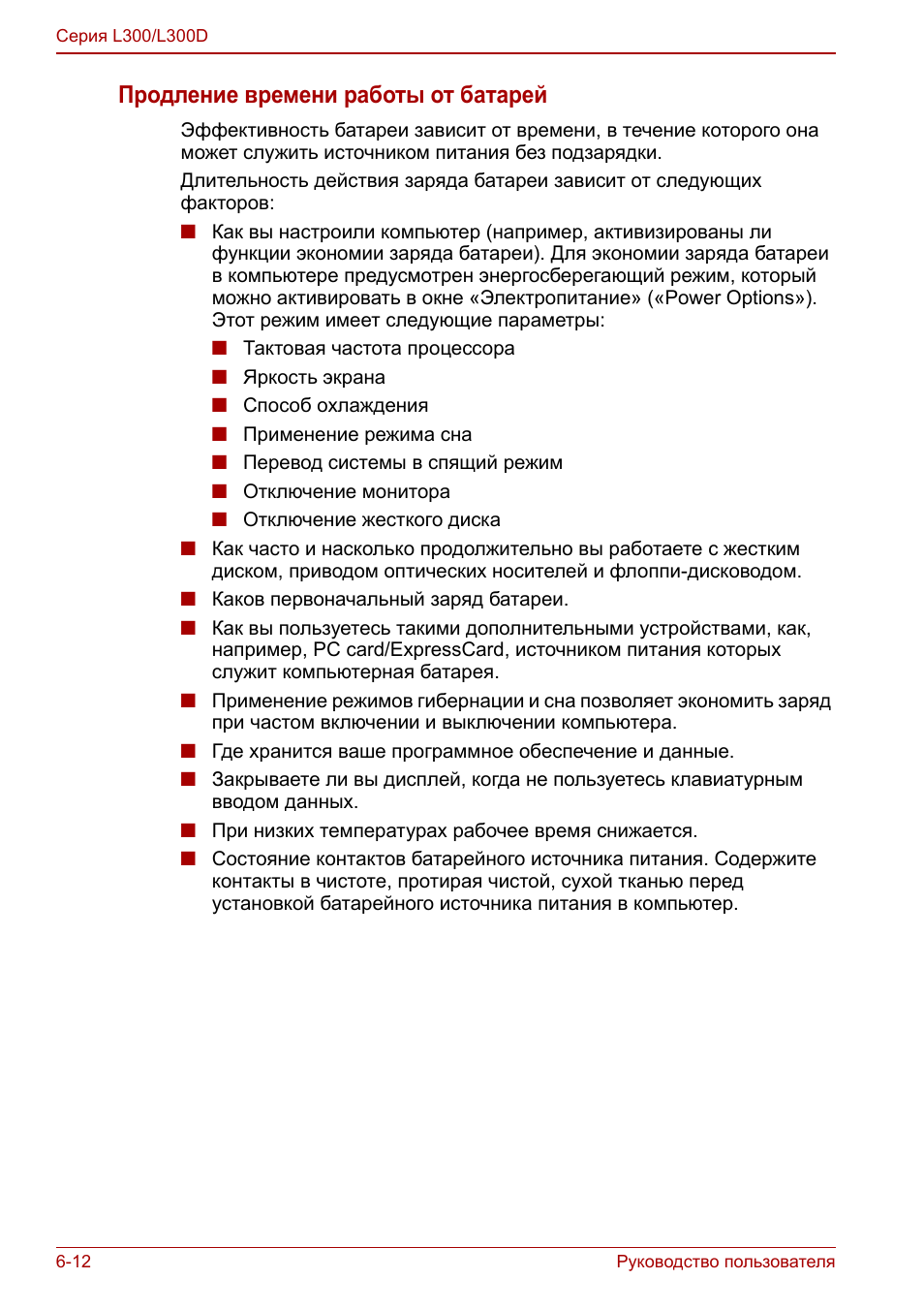

Продление времени работы от батарей

Эффективность батареи зависит от времени, в течение которого она

может служить источником питания без подзарядки.
Длительность действия заряда батареи зависит от следующих

факторов:

■

Как вы настроили компьютер (например, активизированы ли

функции экономии заряда батареи). Для экономии заряда батареи

в компьютере предусмотрен энергосберегающий режим, который

можно активировать в окне «Электропитание» («Power Options»).

Этот режим имеет следующие параметры:

■

Тактовая частота процессора

■

Яркость экрана

■

Способ охлаждения

■

Применение режима сна

■

Перевод системы в спящий режим

■

Отключение монитора

■

Отключение жесткого диска

■

Как часто и насколько продолжительно вы работаете с жестким

диском, приводом оптических носителей и флоппи-дисководом.

■

Каков первоначальный заряд батареи.

■

Как вы пользуетесь такими дополнительными устройствами, как,

например, PC card/ExpressCard, источником питания которых

служит компьютерная батарея.

■

Применение режимов гибернации и сна позволяет экономить заряд

при частом включении и выключении компьютера.

■

Где хранится ваше программное обеспечение и данные.

■

Закрываете ли вы дисплей, когда не пользуетесь клавиатурным

вводом данных.

■

При низких температурах рабочее время снижается.

■

Состояние контактов батарейного источника питания. Содержите

контакты в чистоте, протирая чистой, сухой тканью перед

установкой батарейного источника питания в компьютер.
