Правая сторона, Правая сторона -5

Руководство пользователя

2-5

L350/L350D

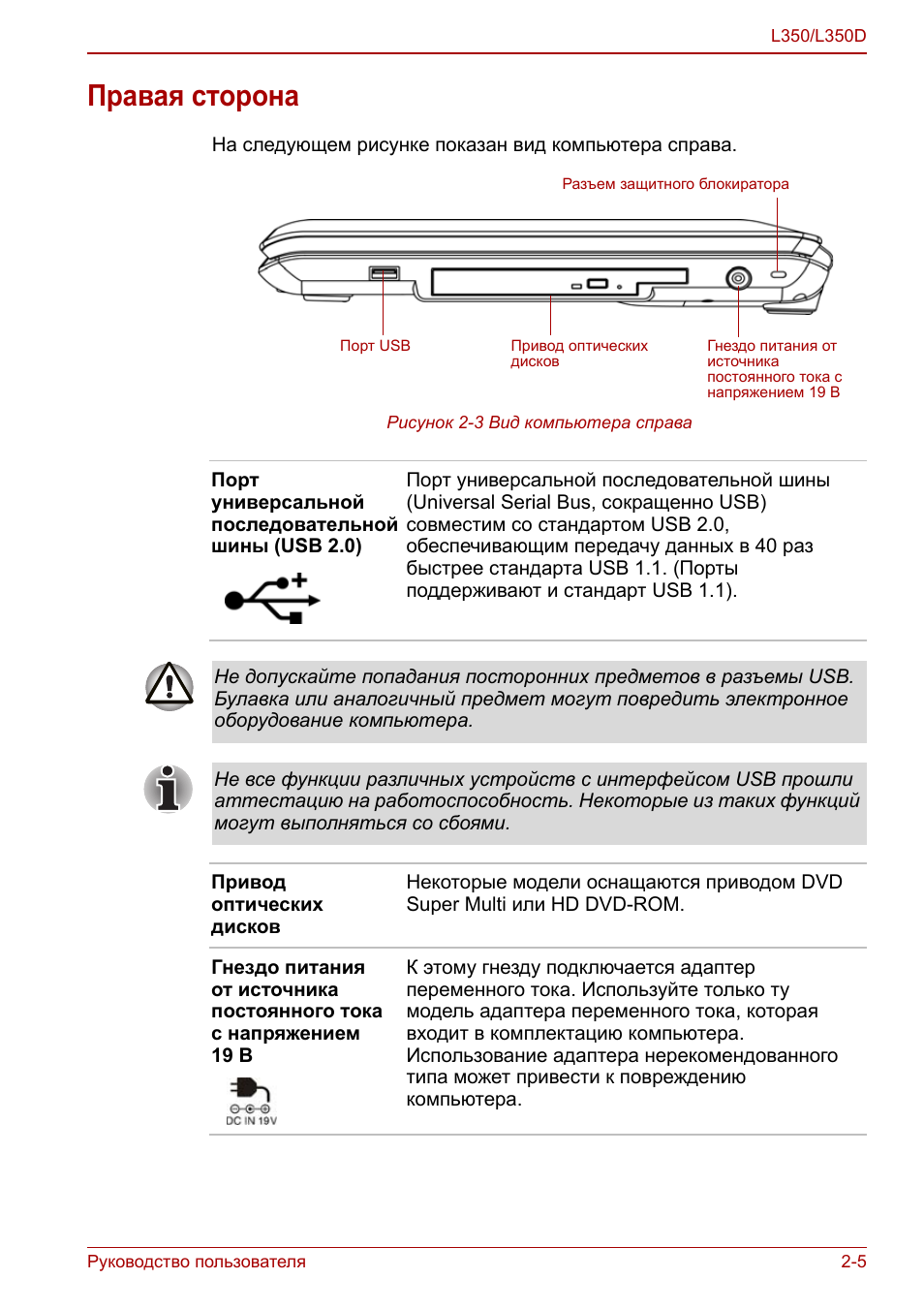

Правая сторона

На следующем рисунке показан вид компьютера справа.

Рисунок 2-3 Вид компьютера справа

Порт

универсальной

последовательной

шины (USB 2.0)

Порт универсальной последовательной шины

(Universal Serial Bus, сокращенно USB)

совместим со стандартом USB 2.0,

обеспечивающим передачу данных в 40 раз

быстрее стандарта USB 1.1. (Порты

поддерживают и стандарт USB 1.1).

Привод оптических

дисков

Порт USB

Разъем защитного блокиратора

Гнездо питания от

источника

постоянного тока с

напряжением 19 В

Не допускайте попадания посторонних предметов в разъемы USB.

Булавка или аналогичный предмет могут повредить электронное

оборудование компьютера.

Не все функции различных устройств с интерфейсом USB прошли

аттестацию на работоспособность. Некоторые из таких функций

могут выполняться со сбоями.

Привод

оптических

дисков

Некоторые модели оснащаются приводом DVD

Super Multi или HD DVD-ROM.

Гнездо питания

от источника

постоянного тока

с напряжением

19 В

К этому гнезду подключается адаптер

переменного тока. Используйте только ту

модель адаптера переменного тока, которая

входит в комплектацию компьютера.

Использование адаптера нерекомендованного

типа может привести к повреждению

компьютера.

2-6

Руководство пользователя

L350/L350D

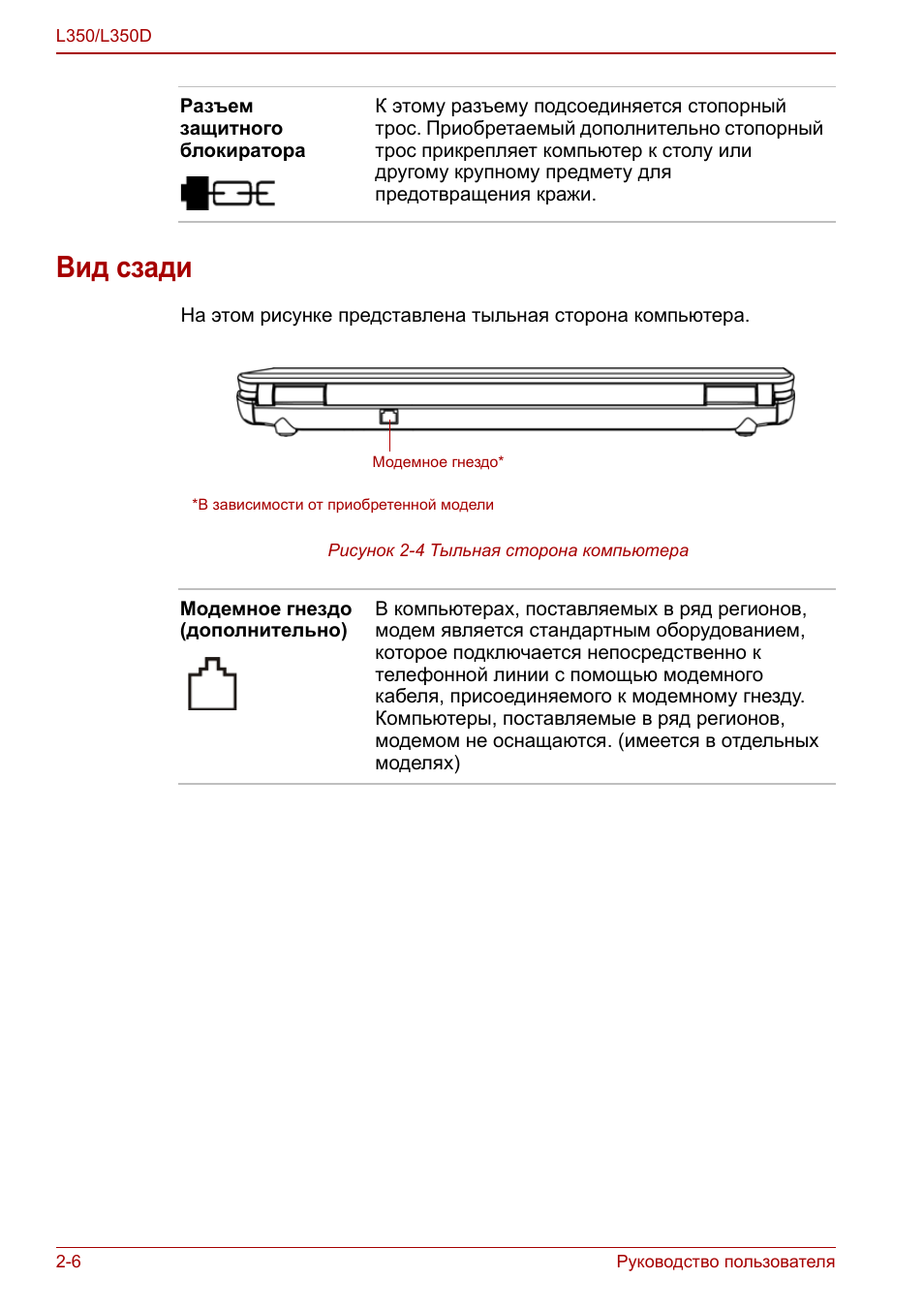

Вид сзади

На этом рисунке представлена тыльная сторона компьютера.

Рисунок 2-4 Тыльная сторона компьютера

Разъем

защитного

блокиратора

К этому разъему подсоединяется стопорный

трос. Приобретаемый дополнительно стопорный

трос прикрепляет компьютер к столу или

другому крупному предмету для

предотвращения кражи.

Модемное гнездо

(дополнительно)

В компьютерах, поставляемых в ряд регионов,

модем является стандартным оборудованием,

которое подключается непосредственно к

телефонной линии с помощью модемного

кабеля, присоединяемого к модемному гнезду.

Компьютеры, поставляемые в ряд регионов,

модемом не оснащаются. (имеется в отдельных

моделях)

Модемное гнездо*

*В зависимости от приобретенной модели

Руководство пользователя

2-7

L350/L350D

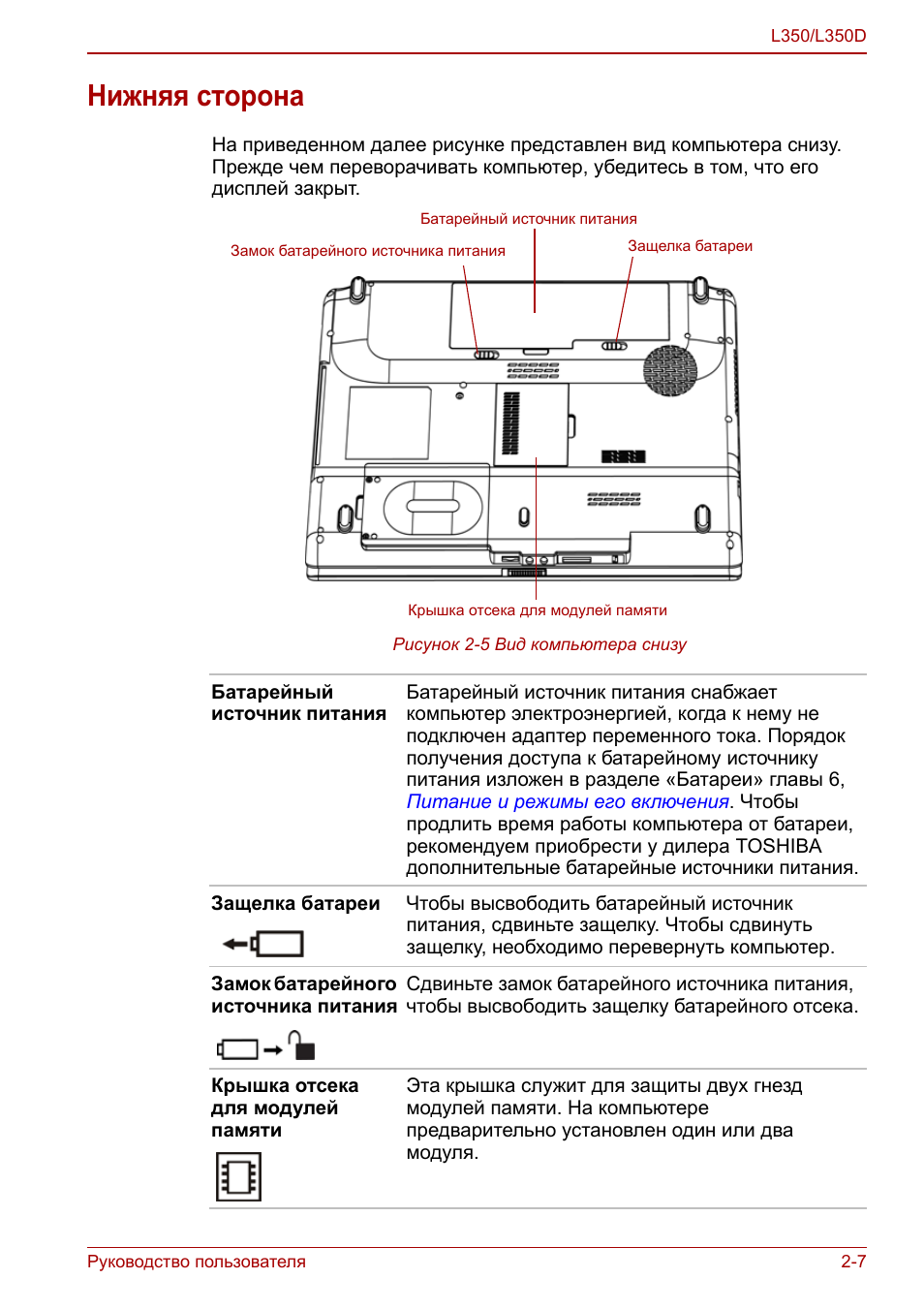

Нижняя сторона

На приведенном далее рисунке представлен вид компьютера снизу.

Прежде чем переворачивать компьютер, убедитесь в том, что его

дисплей закрыт.

Рисунок 2-5 Вид компьютера снизу

Батарейный

источник питания

Батарейный источник питания снабжает

компьютер электроэнергией, когда к нему не

подключен адаптер переменного тока. Порядок

получения доступа к батарейному источнику

питания изложен в разделе «Батареи» главы 6,

Питание и режимы его включения

. Чтобы

продлить время работы компьютера от батареи,

рекомендуем приобрести у дилера TOSHIBA

дополнительные батарейные источники питания.

Защелка батареи

Чтобы высвободить батарейный источник

питания, сдвиньте защелку. Чтобы сдвинуть

защелку, необходимо перевернуть компьютер.

Замок батарейного

источника питания

Сдвиньте замок батарейного источника питания,

чтобы высвободить защелку батарейного отсека.

Крышка отсека

для модулей

памяти

Эта крышка служит для защиты двух гнезд

модулей памяти. На компьютере

предварительно установлен один или два

модуля.

Крышка отсека для модулей памяти

Батарейный источник питания

Замок батарейного источника питания

Защелка батареи

2-8

Руководство пользователя

L350/L350D

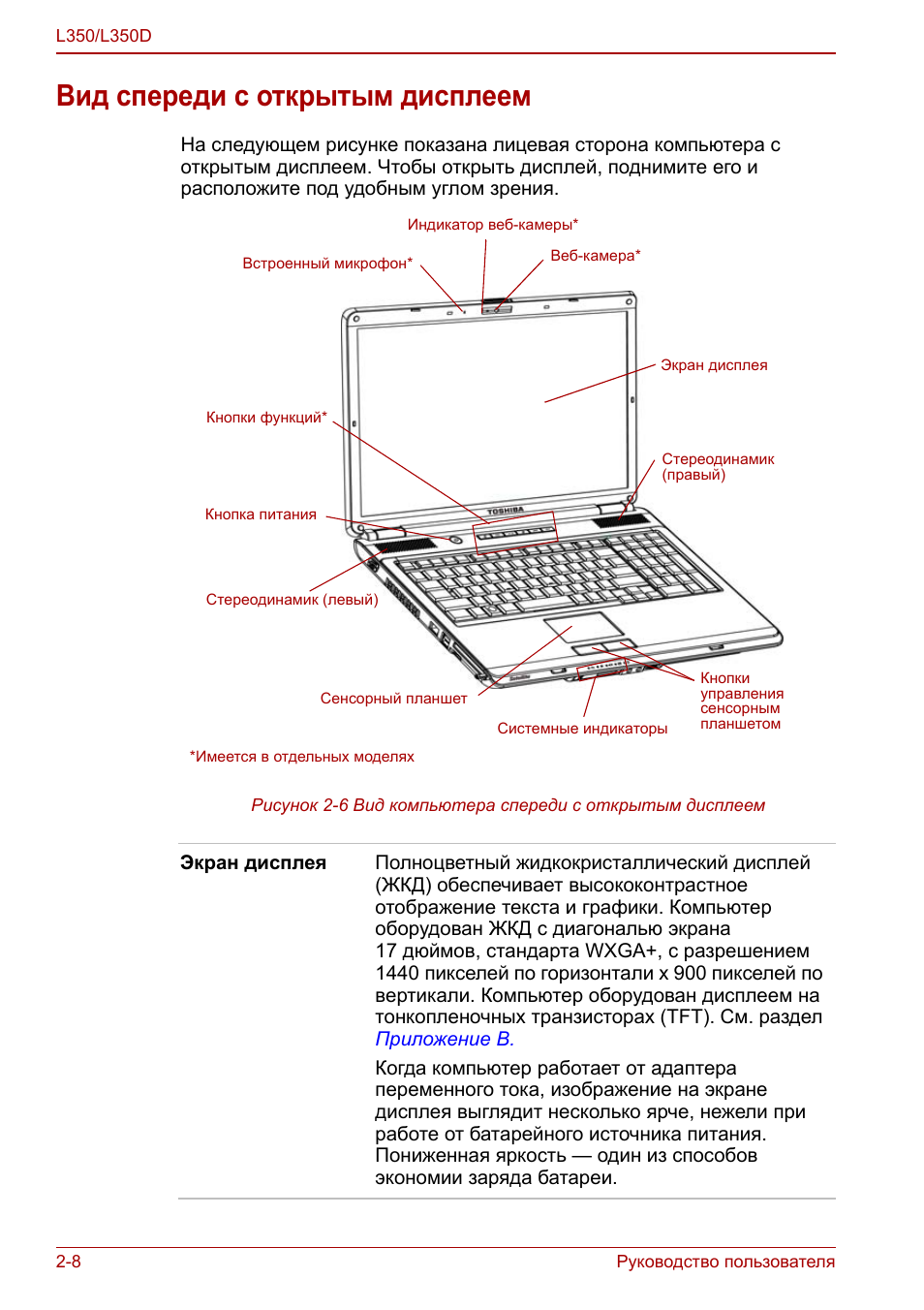

Вид спереди с открытым дисплеем

На следующем рисунке показана лицевая сторона компьютера с

открытым дисплеем. Чтобы открыть дисплей, поднимите его и

расположите под удобным углом зрения.

Рисунок 2-6 Вид компьютера спереди с открытым дисплеем

Экран дисплея

Полноцветный жидкокристаллический дисплей

(ЖКД) обеспечивает высококонтрастное

отображение текста и графики. Компьютер

оборудован ЖКД с диагональю экрана

17 дюймов, стандарта WXGA+, с разрешением

1440 пикселей по горизонтали x 900 пикселей по

вертикали. Компьютер оборудован дисплеем на

тонкопленочных транзисторах (TFT). См. раздел

Приложение B.

Когда компьютер работает от адаптера

переменного тока, изображение на экране

дисплея выглядит несколько ярче, нежели при

работе от батарейного источника питания.

Пониженная яркость — один из способов

экономии заряда батареи.

Кнопка питания

Стереодинамик (левый)

Кнопки

управления

сенсорным

планшетом

Экран дисплея

Стереодинамик

(правый)

Кнопки функций*

Сенсорный планшет

Веб-камера*

*Имеется в отдельных моделях

Индикатор веб-камеры*

Встроенный микрофон*

Системные индикаторы

Руководство пользователя

2-9

L350/L350D

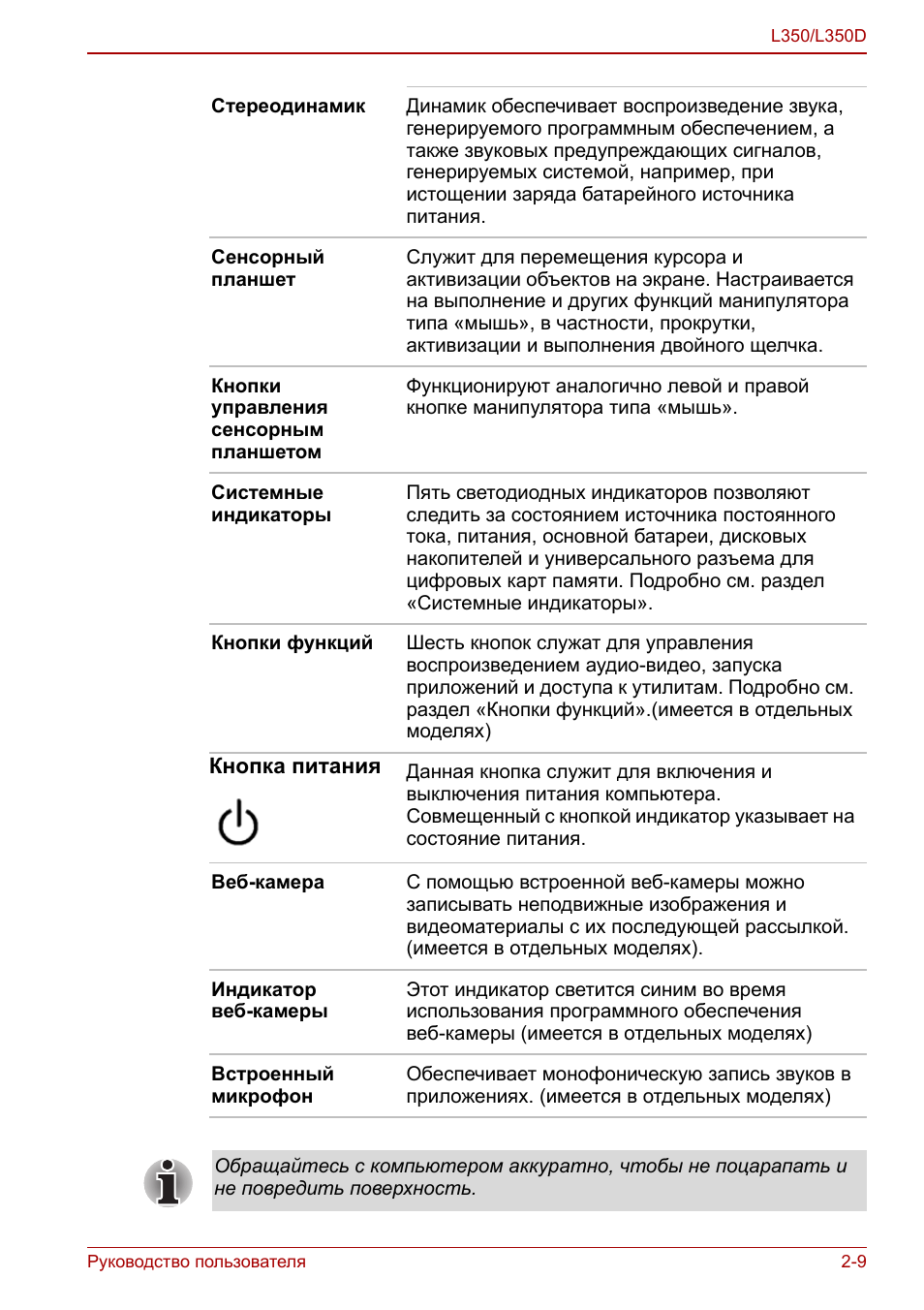

Стереодинамик

Динамик обеспечивает воспроизведение звука,

генерируемого программным обеспечением, а

также звуковых предупреждающих сигналов,

генерируемых системой, например, при

истощении заряда батарейного источника

питания.

Сенсорный

планшет

Служит для перемещения курсора и

активизации объектов на экране. Настраивается

на выполнение и других функций манипулятора

типа «мышь», в частности, прокрутки,

активизации и выполнения двойного щелчка.

Кнопки

управления

сенсорным

планшетом

Функционируют аналогично левой и правой

кнопке манипулятора типа «мышь».

Системные

индикаторы

Пять светодиодных индикаторов позволяют

следить за состоянием источника постоянного

тока, питания, основной батареи, дисковых

накопителей и универсального разъема для

цифровых карт памяти. Подробно см. раздел

«Системные индикаторы».

Кнопки функций

Шесть кнопок служат для управления

воспроизведением аудио-видео, запуска

приложений и доступа к утилитам. Подробно см.

раздел «Кнопки функций».(имеется в отдельных

моделях)

Кнопка питания

Данная кнопка служит для включения и

выключения питания компьютера.

Совмещенный с кнопкой индикатор указывает на

состояние питания.

Веб-камера

С помощью встроенной веб-камеры можно

записывать неподвижные изображения и

видеоматериалы с их последующей рассылкой.

(имеется в отдельных моделях).

Индикатор

веб-камеры

Этот индикатор светится синим во время

использования программного обеспечения

веб-камеры (имеется в отдельных моделях)

Встроенный

микрофон

Обеспечивает монофоническую запись звуков в

приложениях. (имеется в отдельных моделях)

Обращайтесь с компьютером аккуратно, чтобы не поцарапать и

не повредить поверхность.

2-10

Руководство пользователя

L350/L350D

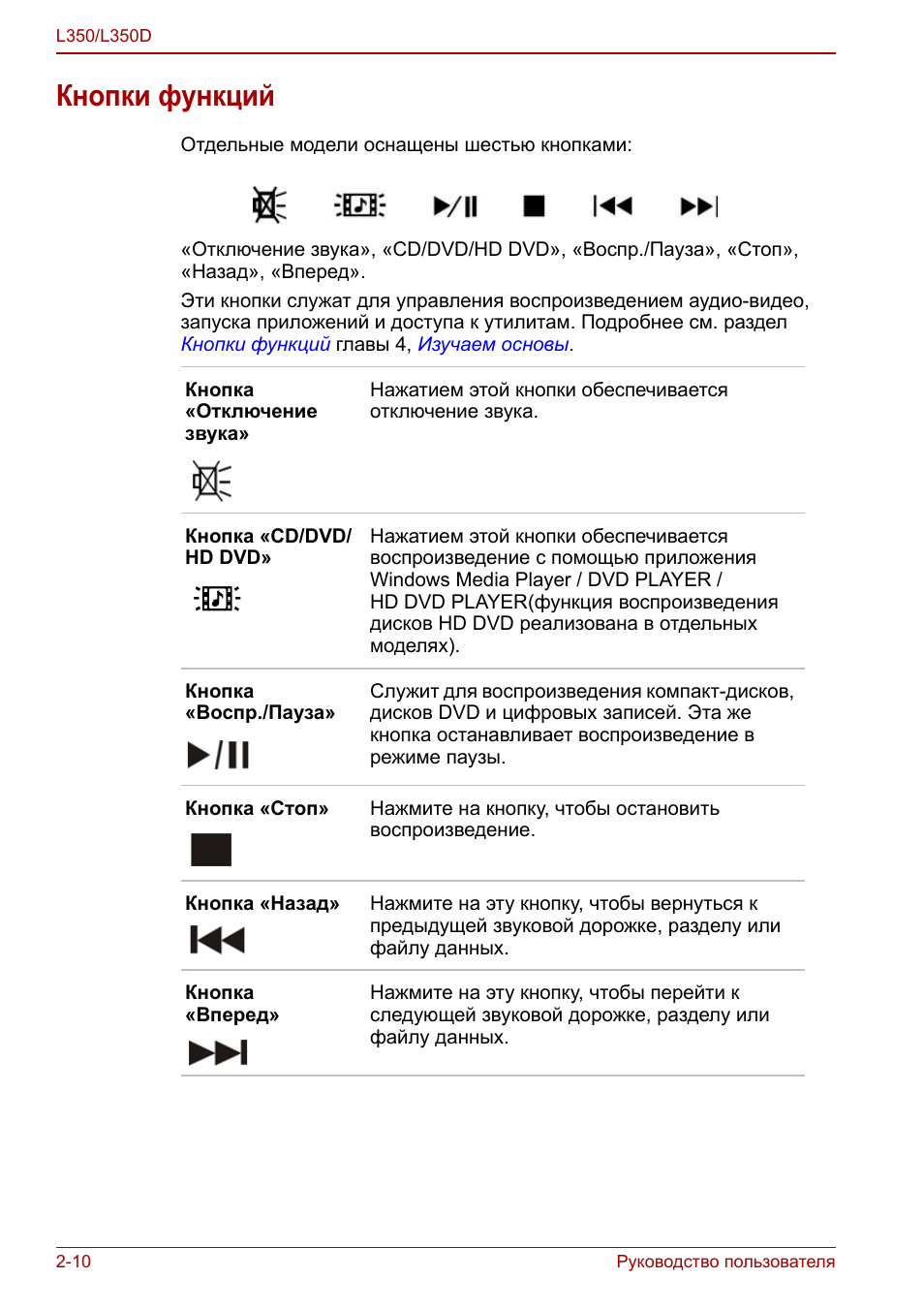

Кнопки функций

Отдельные модели оснащены шестью кнопками:

«Отключение звука», «CD/DVD/HD DVD», «Воспр./Пауза», «Стоп»,

«Назад», «Вперед».
Эти кнопки служат для управления воспроизведением аудио-видео,

запуска приложений и доступа к утилитам. Подробнее см. раздел

Кнопки функций

главы 4,

Изучаем основы

.

Кнопка

«Отключение

звука»

Нажатием этой кнопки обеспечивается

отключение звука.

Кнопка «CD/DVD/

HD DVD»

Нажатием этой кнопки обеспечивается

воспроизведение с помощью приложения

Windows Media Player / DVD PLAYER /

HD DVD PLAYER(функция воспроизведения

дисков HD DVD реализована в отдельных

моделях).

Кнопка

«Воспр./Пауза»

Служит для воспроизведения компакт-дисков,

дисков DVD и цифровых записей. Эта же

кнопка останавливает воспроизведение в

режиме паузы.

Кнопка «Стоп»

Нажмите на кнопку, чтобы остановить

воспроизведение.

Кнопка «Назад»

Нажмите на эту кнопку, чтобы вернуться к

предыдущей звуковой дорожке, разделу или

файлу данных.

Кнопка

«Вперед»

Нажмите на эту кнопку, чтобы перейти к

следующей звуковой дорожке, разделу или

файлу данных.

Руководство пользователя

2-11

L350/L350D

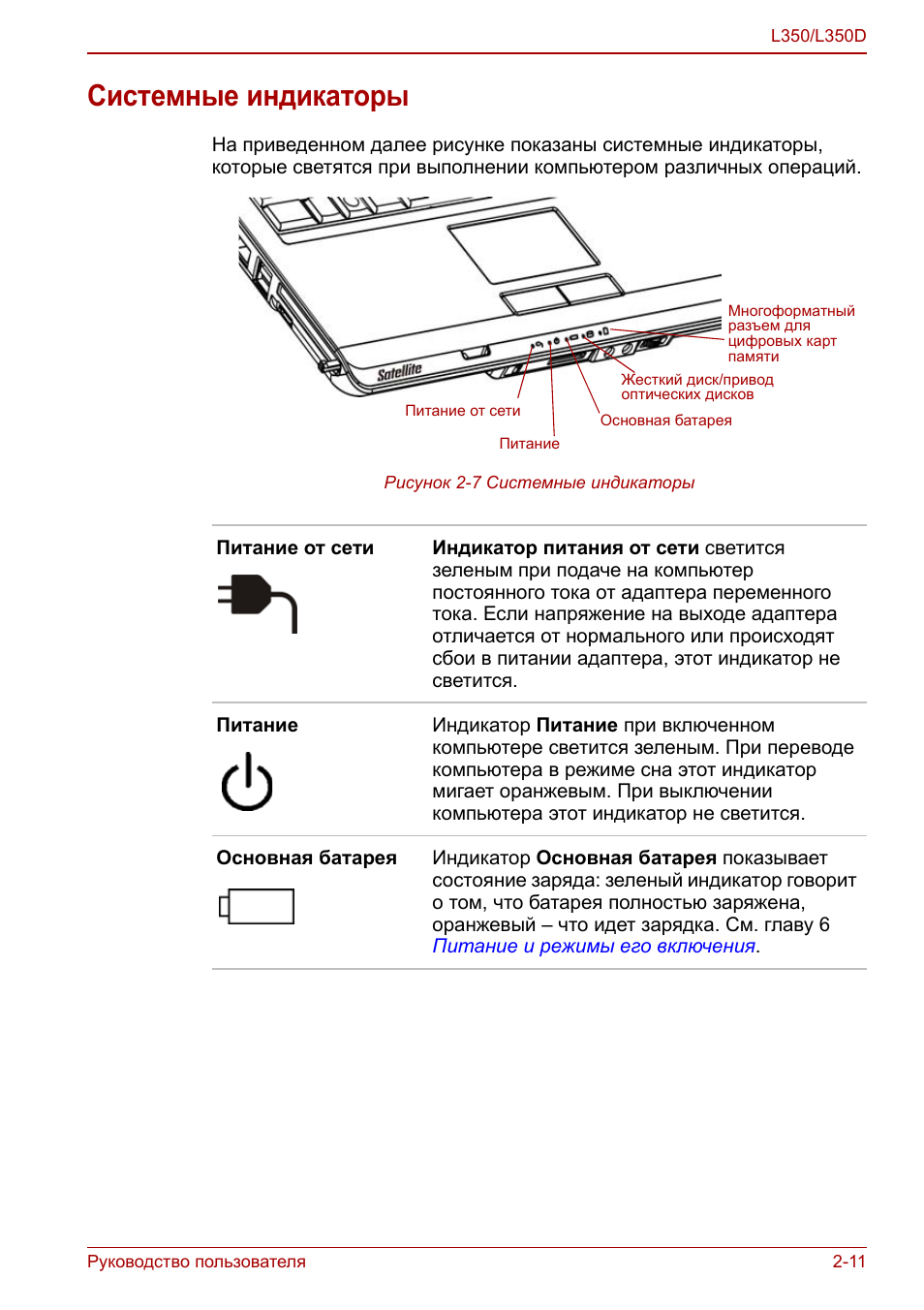

Системные индикаторы

На приведенном далее рисунке показаны системные индикаторы,

которые светятся при выполнении компьютером различных операций.

Рисунок 2-7 Системные индикаторы

Питание от сети

Индикатор питания от сети светится

зеленым при подаче на компьютер

постоянного тока от адаптера переменного

тока. Если напряжение на выходе адаптера

отличается от нормального или происходят

сбои в питании адаптера, этот индикатор не

светится.

Питание

Индикатор Питание при включенном

компьютере светится зеленым. При переводе

компьютера в режиме сна этот индикатор

мигает оранжевым. При выключении

компьютера этот индикатор не светится.

Основная батарея

Индикатор Основная батарея показывает

состояние заряда: зеленый индикатор говорит

о том, что батарея полностью заряжена,

оранжевый – что идет зарядка. См. главу 6

Питание и режимы его включения

.

Питание от сети

Питание

Основная батарея

Жесткий диск/привод

оптических дисков

Многоформатный

разъем для

цифровых карт

памяти

2-12

Руководство пользователя

L350/L350D

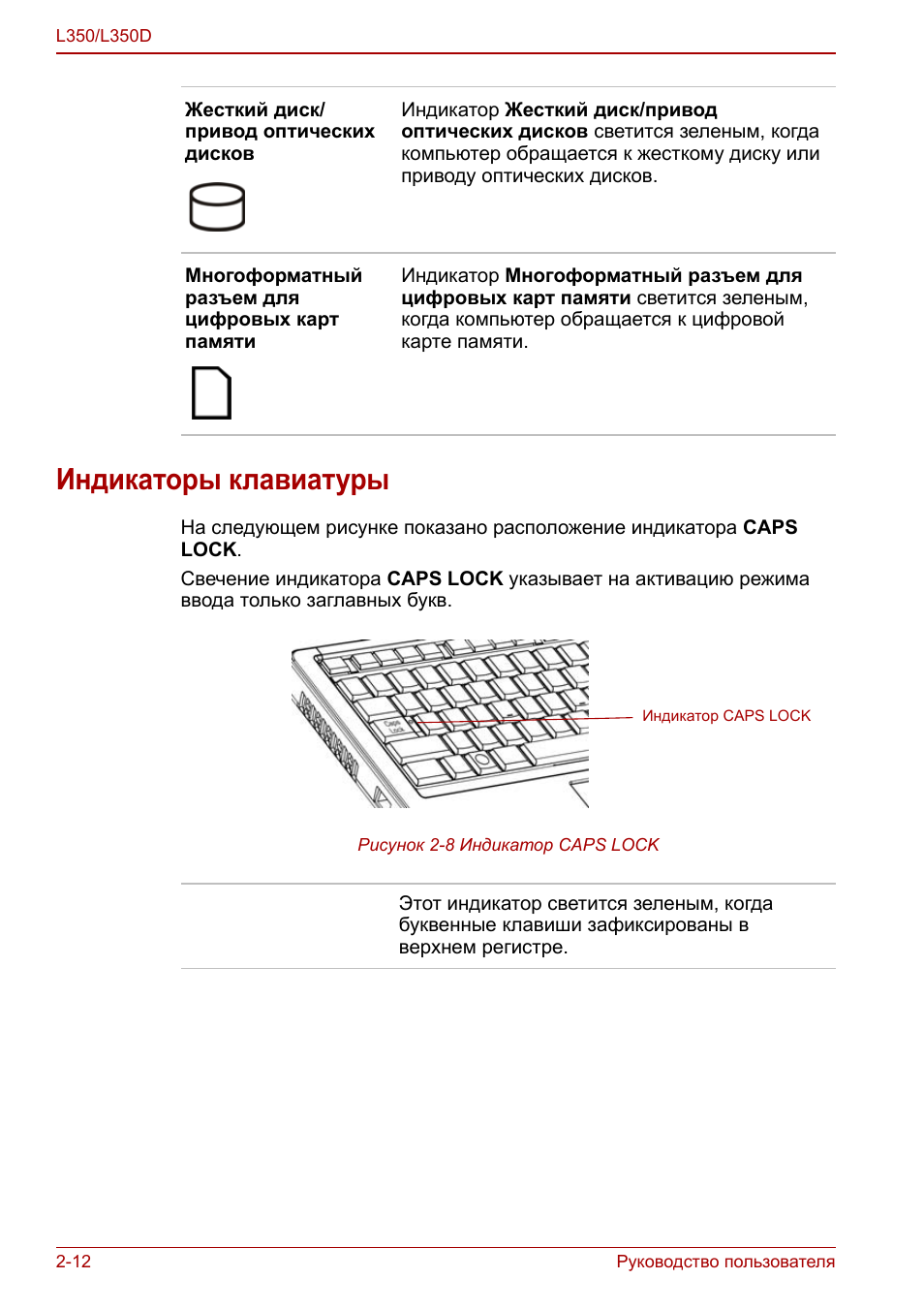

Индикаторы клавиатуры

На следующем рисунке показано расположение индикатора CAPS

LOCK.
Свечение индикатора CAPS LOCK указывает на активацию режима

ввода только заглавных букв.

Рисунок 2-8 Индикатор CAPS LOCK

Жесткий диск/

привод оптических

дисков

Индикатор Жесткий диск/привод

оптических дисков светится зеленым, когда

компьютер обращается к жесткому диску или

приводу оптических дисков.

Многоформатный

разъем для

цифровых карт

памяти

Индикатор Многоформатный разъем для

цифровых карт памяти светится зеленым,

когда компьютер обращается к цифровой

карте памяти.

Этот индикатор светится зеленым, когда

буквенные клавиши зафиксированы в

верхнем регистре.

Индикатор CAPS LOCK

Руководство пользователя

2-13

L350/L350D

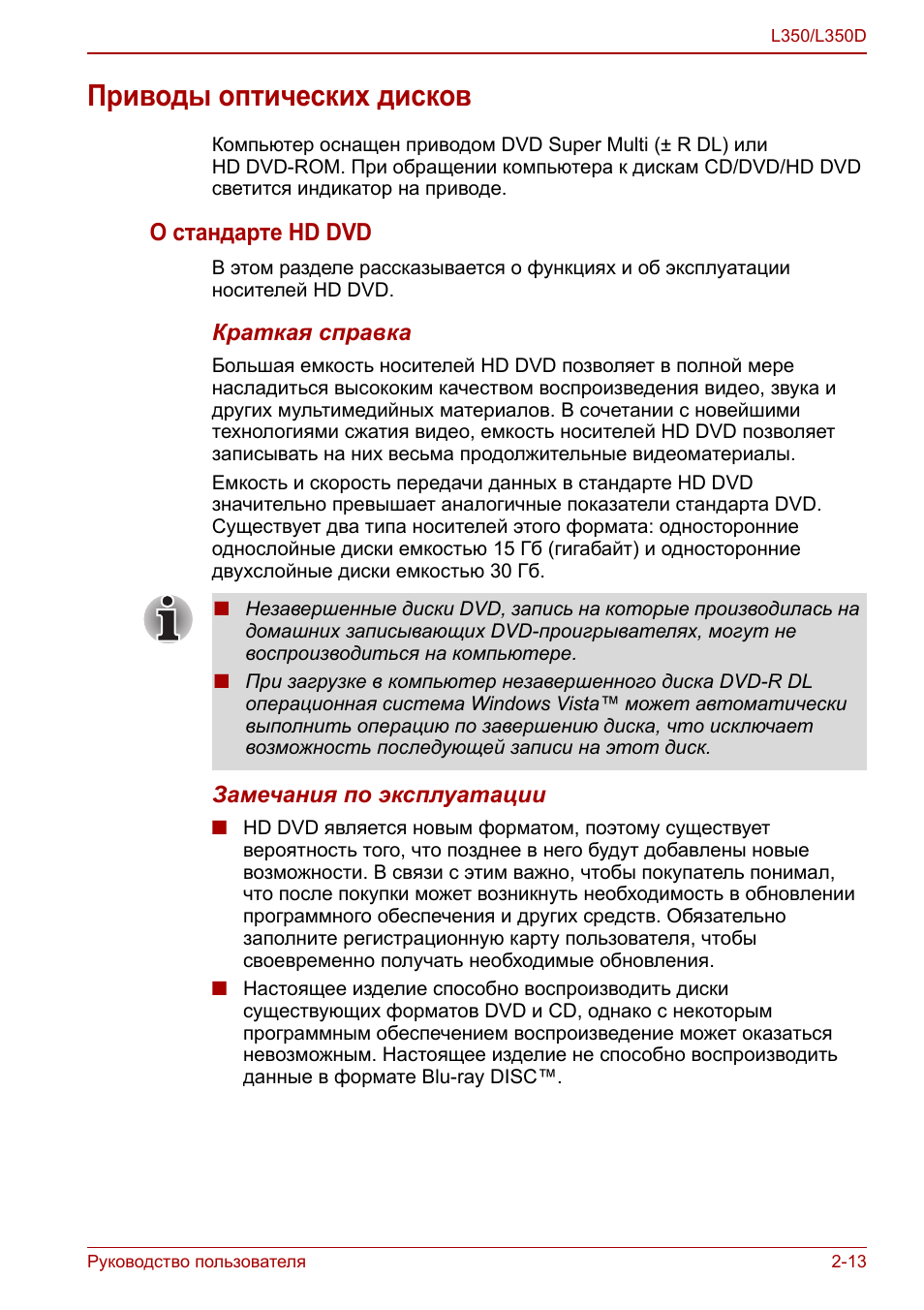

Приводы оптических дисков

Компьютер оснащен приводом DVD Super Multi (± R DL) или

HD DVD-ROM. При обращении компьютера к дискам CD/DVD/HD DVD

светится индикатор на приводе.

О стандарте HD DVD

В этом разделе рассказывается о функциях и об эксплуатации

носителей HD DVD.

Краткая справка

Большая емкость носителей HD DVD позволяет в полной мере

насладиться высококим качеством воспроизведения видео, звука и

других мультимедийных материалов. В сочетании с новейшими

технологиями сжатия видео, емкость носителей HD DVD позволяет

записывать на них весьма продолжительные видеоматериалы.
Емкость и скорость передачи данных в стандарте HD DVD

значительно превышает аналогичные показатели стандарта DVD.

Существует два типа носителей этого формата: односторонние

однослойные диски емкостью 15 Гб (гигабайт) и односторонние

двухслойные диски емкостью 30 Гб.

Замечания по эксплуатации

■

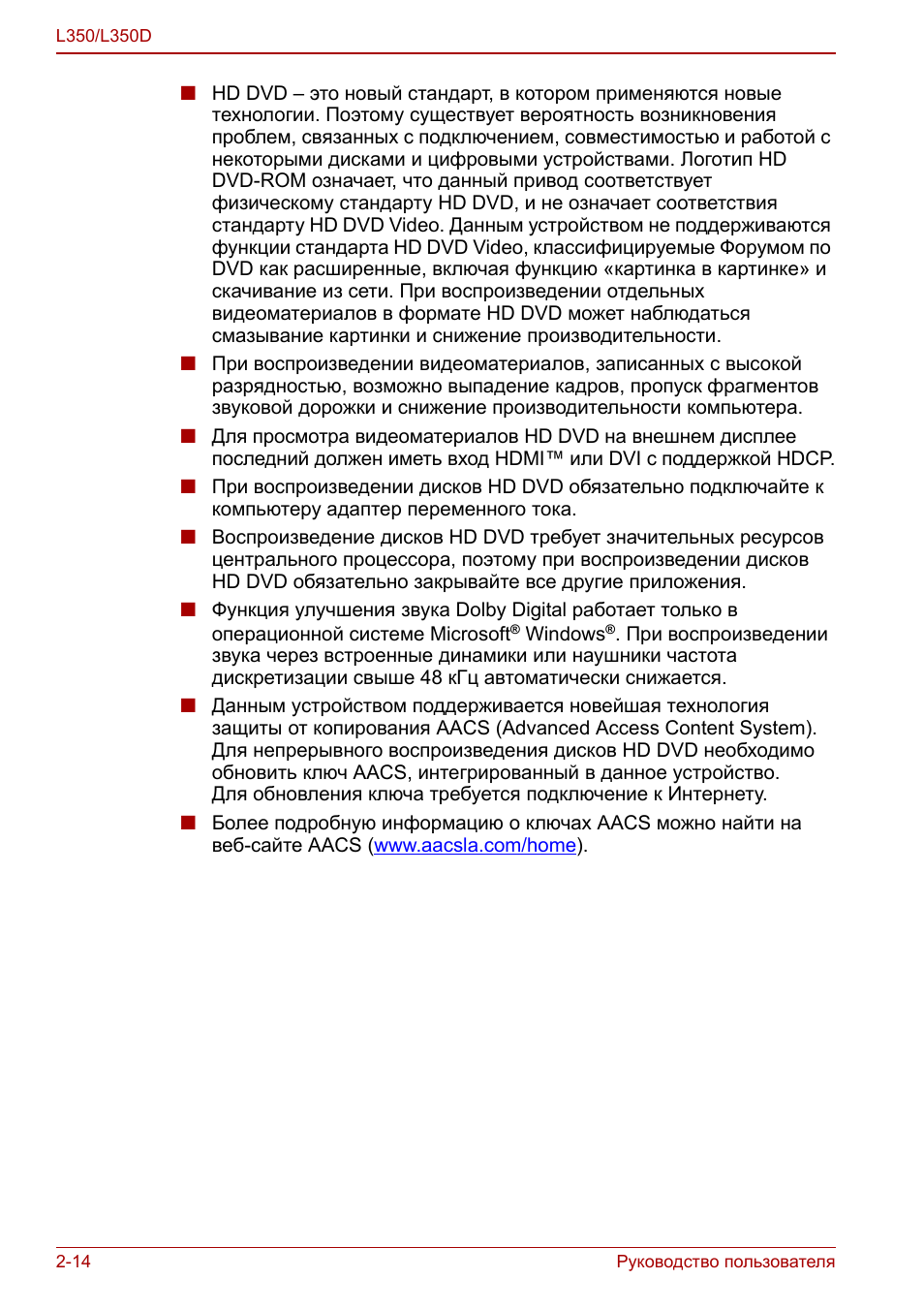

HD DVD является новым форматом, поэтому существует

вероятность того, что позднее в него будут добавлены новые

возможности. В связи с этим важно, чтобы покупатель понимал,

что после покупки может возникнуть необходимость в обновлении

программного обеспечения и других средств. Обязательно

заполните регистрационную карту пользователя, чтобы

своевременно получать необходимые обновления.

■

Настоящее изделие способно воспроизводить диски

существующих форматов DVD и CD, однако с некоторым

программным обеспечением воспроизведение может оказаться

невозможным. Настоящее изделие не способно воспроизводить

данные в формате Blu-ray DISC™.

■

Незавершенные диски DVD, запись на которые производилась на

домашних записывающих DVD-проигрывателях, могут не

воспроизводиться на компьютере.

■

При загрузке в компьютер незавершенного диска DVD-R DL

операционная система Windows Vista™ может автоматически

выполнить операцию по завершению диска, что исключает

возможность последующей записи на этот диск.

2-14

Руководство пользователя

L350/L350D

■

HD DVD – это новый стандарт, в котором применяются новые

технологии. Поэтому существует вероятность возникновения

проблем, связанных с подключением, совместимостью и работой с

некоторыми дисками и цифровыми устройствами. Логотип HD

DVD-ROM означает, что данный привод соответствует

физическому стандарту HD DVD, и не означает соответствия

стандарту HD DVD Video. Данным устройством не поддерживаются

функции стандарта HD DVD Video, классифицируемые Форумом по

DVD как расширенные, включая функцию «картинка в картинке» и

скачивание из сети. При воспроизведении отдельных

видеоматериалов в формате HD DVD может наблюдаться

смазывание картинки и снижение производительности.

■

При воспроизведении видеоматериалов, записанных с высокой

разрядностью, возможно выпадение кадров, пропуск фрагментов

звуковой дорожки и снижение производительности компьютера.

■

Для просмотра видеоматериалов HD DVD на внешнем дисплее

последний должен иметь вход HDMI™ или DVI с поддержкой HDCP.

■

При воспроизведении дисков HD DVD обязательно подключайте к

компьютеру адаптер переменного тока.

■

Воспроизведение дисков HD DVD требует значительных ресурсов

центрального процессора, поэтому при воспроизведении дисков

HD DVD обязательно закрывайте все другие приложения.

■

Функция улучшения звука Dolby Digital работает только в
операционной системе Microsoft

®

Windows

®

. При воспроизведении

звука через встроенные динамики или наушники частота

дискретизации свыше 48 кГц автоматически снижается.

■

Данным устройством поддерживается новейшая технология

защиты от копирования AACS (Advanced Access Content System).

Для непрерывного воспроизведения дисков HD DVD необходимо

обновить ключ AACS, интегрированный в данное устройство.

Для обновления ключа требуется подключение к Интернету.

■

Более подробную информацию о ключах AACS можно найти на

веб-сайте AACS (

www.aacsla.com/home

).
