Asus K55A: Инструкция и руководство, Жесткий диск

Руководство пользователя ноутбука

61

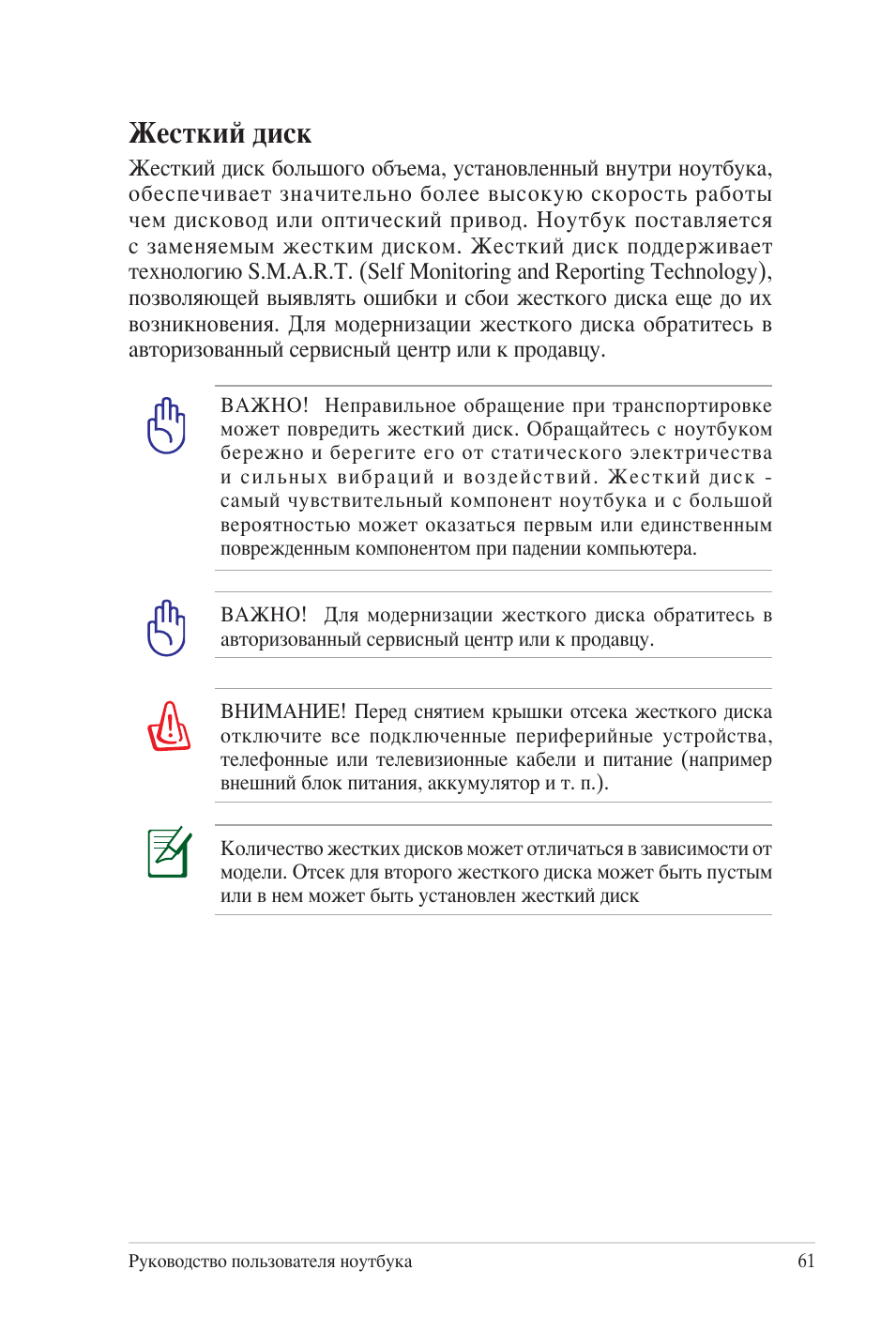

Жесткий диск

Жесткий диск большого объема, установленный внутри ноутбука,

обеспечивает значительно более высокую скорость работы

чем дисковод или оптический привод. Ноутбук поставляется

с заменяемым жестким диском. Жесткий диск поддерживает

технологию S.M.A.R.T. (Self Monitoring and Reporting Technology),

позволяющей выявлять ошибки и сбои жесткого диска еще до их

возникновения. Для модернизации жесткого диска обратитесь в

авторизованный сервисный центр или к продавцу.

ВАЖНО! Неправильное обращение при транспортировке

может повредить жесткий диск. Обращайтесь с ноутбуком

бережно и берегите его от статического электричества

и сильных вибраций и воздействий. Жесткий диск -

самый чувствительный компонент ноутбука и с большой

вероятностью может оказаться первым или единственным

поврежденным компонентом при падении компьютера.

ВНИМАНИЕ! Перед снятием крышки отсека жесткого диска

отключите все подключенные периферийные устройства,

телефонные или телевизионные кабели и питание (например

внешний блок питания, аккумулятор и т. п.).

ВАЖНО! Для модернизации жесткого диска обратитесь в

авторизованный сервисный центр или к продавцу.

Количество жестких дисков может отличаться в зависимости от

модели. Отсек для второго жесткого диска может быть пустым

или в нем может быть установлен жесткий диск

62

Руководство пользователя ноутбука

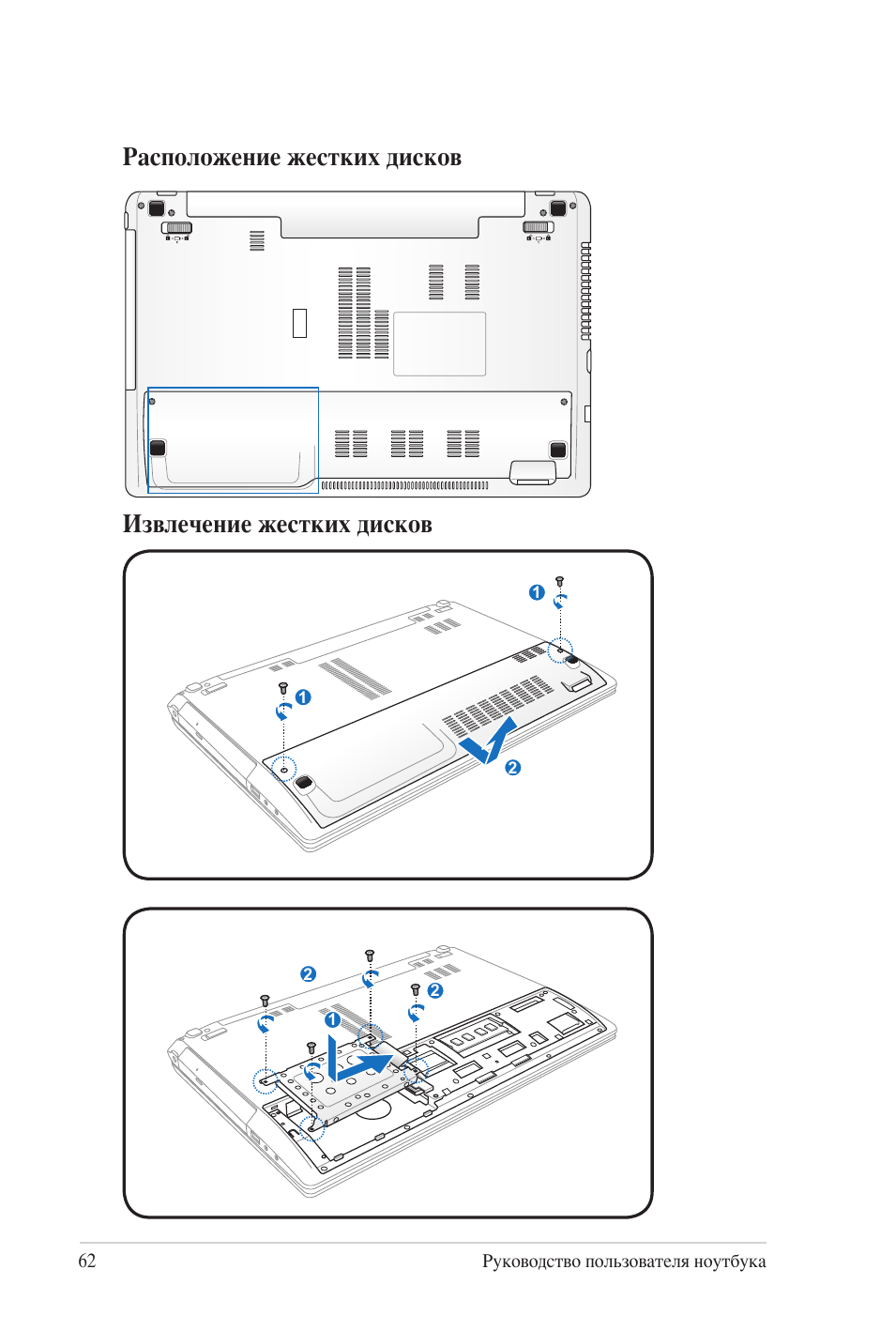

Извлечение жестких дисков

Расположение жестких дисков

1

2

1

2

1

2

1

2

1

2

1

2

1

Руководство пользователя ноутбука

63

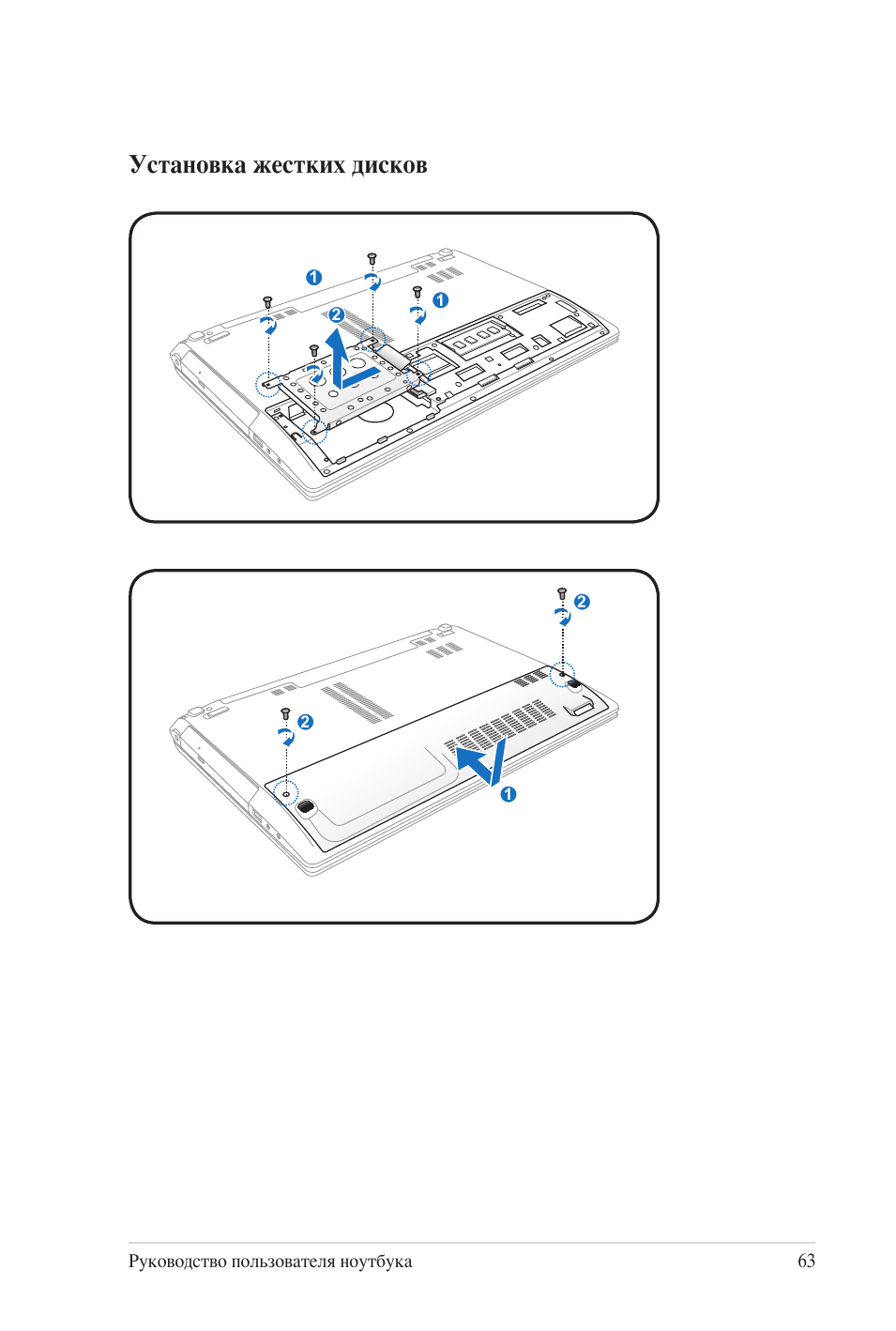

Установка жестких дисков

1

2

1

2

1

2

1

2

1

2

1

2

1

64

Руководство пользователя ноутбука

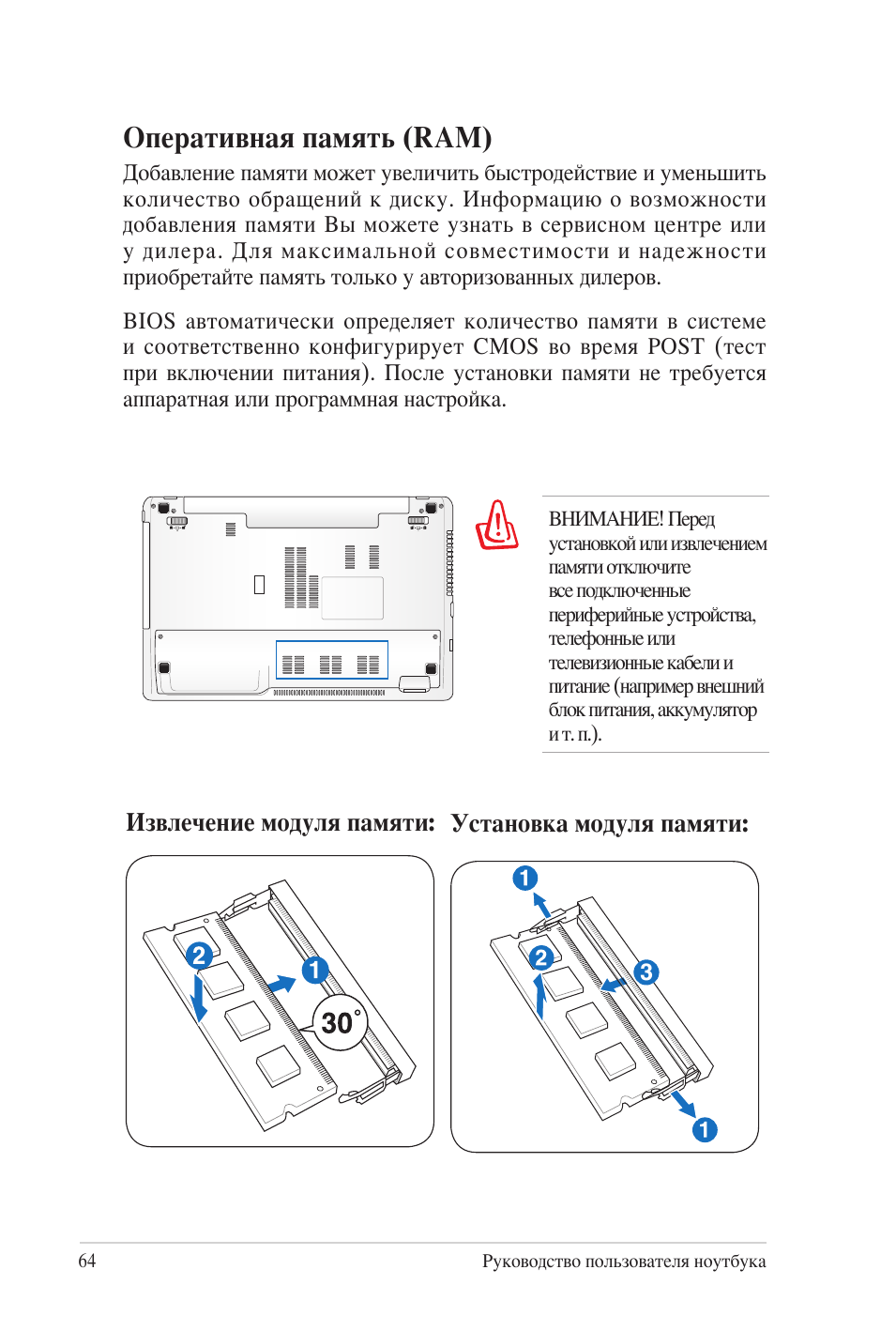

Оперативная память (RAM)

Добавление памяти может увеличить быстродействие и уменьшить

количество обращений к диску. Информацию о возможности

добавления памяти Вы можете узнать в сервисном центре или

у дилера. Для максимальной совместимости и надежности

приобретайте память только у авторизованных дилеров.

BIOS автоматически определяет количество памяти в системе

и соответственно конфигурирует CMOS во время POST (тест

при включении питания). После установки памяти не требуется

аппаратная или программная настройка.

ВНИМАНИЕ! Перед

установкой или извлечением

памяти отключите

все подключенные

периферийные устройства,

телефонные или

телевизионные кабели и

питание (например внешний

блок питания, аккумулятор

и т. п.).

Извлечение модуля памяти: Установка модуля памяти:

3

Руководство пользователя ноутбука

65

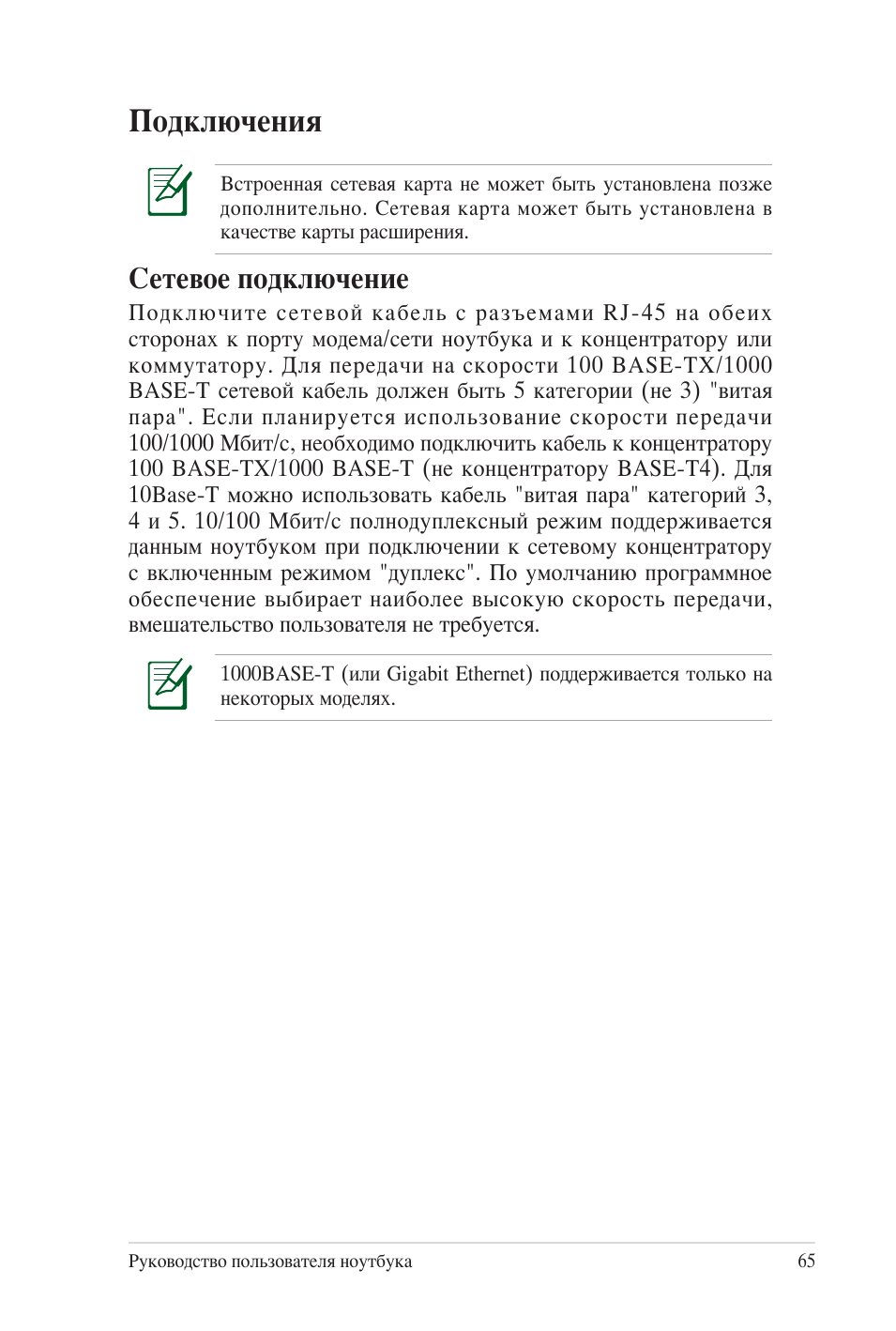

Встроенная сетевая карта не может быть установлена позже

дополнительно. Сетевая карта может быть установлена в

качестве карты расширения.

Подключения

Сетевое подключение

Подключите сетевой кабель с разъемами RJ-45 на обеих

сторонах к порту модема/сети ноутбука и к концентратору или

коммутатору. Для передачи на скорости 100 BASE-TX/1000

BASE-T сетевой кабель должен быть 5 категории (не 3) "витая

пара". Если планируется использование скорости передачи

100/1000 Мбит/с, необходимо подключить кабель к концентратору

100 BASE-TX/1000 BASE-T (не концентратору BASE-T4). Для

10Base-T можно использовать кабель "витая пара" категорий 3,

4 и 5. 10/100 Мбит/с полнодуплексный режим поддерживается

данным ноутбуком при подключении к сетевому концентратору

с включенным режимом "дуплекс". По умолчанию программное

обеспечение выбирает наиболее высокую скорость передачи,

вмешательство пользователя не требуется.

1000BASE-T (или Gigabit Ethernet) поддерживается только на

некоторых моделях.

66

Руководство пользователя ноутбука

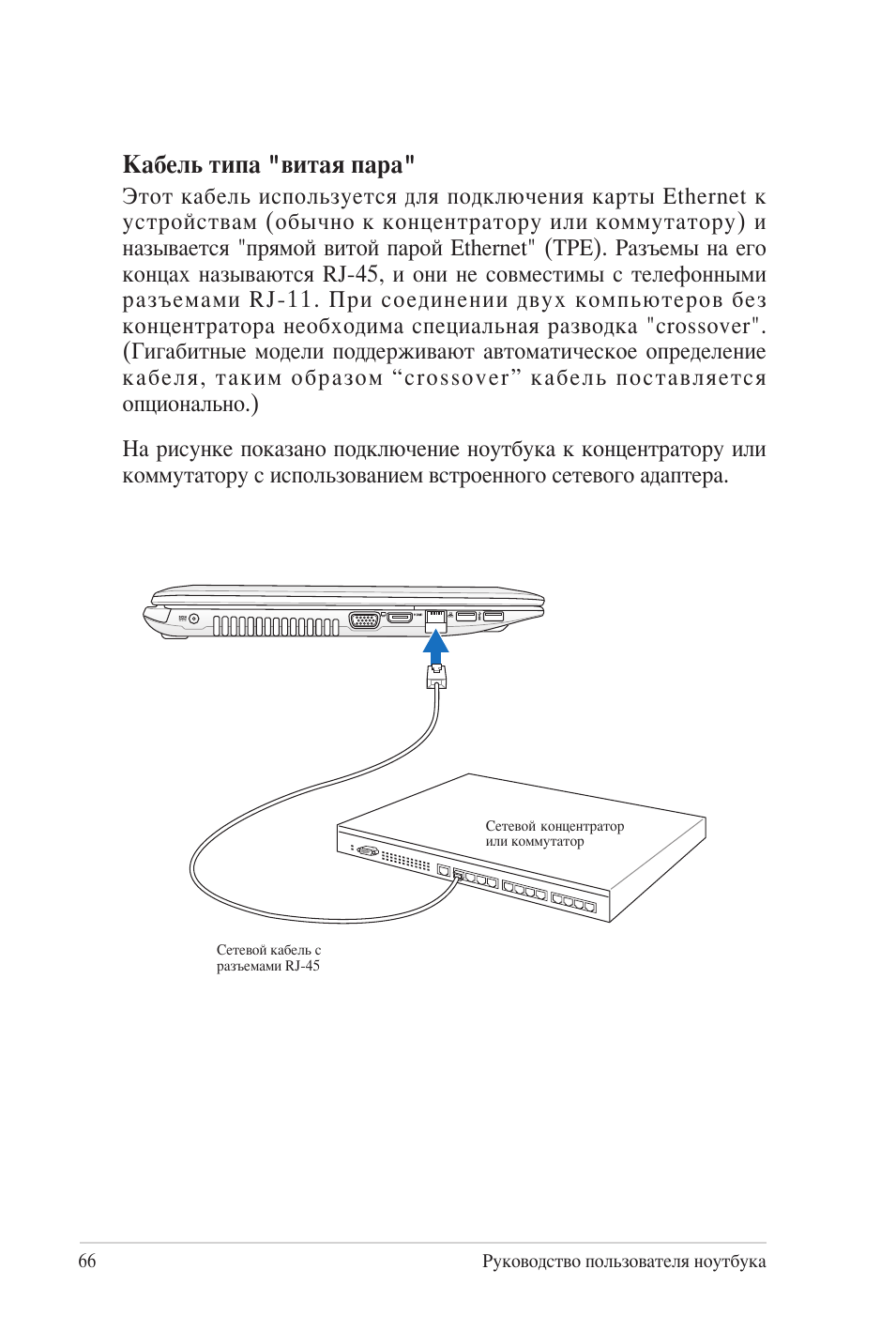

Кабель типа "витая пара"

Этот кабель используется для подключения карты Ethernet к

устройствам (обычно к концентратору или коммутатору) и

называется "прямой витой парой Ethernet" (TPE). Разъемы на его

концах называются RJ-45, и они не совместимы с телефонными

разъемами RJ-11. При соединении двух компьютеров без

концентратора необходима специальная разводка "crossover".

(Гигабитные модели поддерживают автоматическое определение

кабеля, таким образом “crossover” кабель поставляется

опционально.)

На рисунке показано подключение ноутбука к концентратору или

коммутатору с использованием встроенного сетевого адаптера.

Сетевой кабель с

разъемами RJ-45

Сетевой концентратор

или коммутатор

Руководство пользователя ноутбука

67

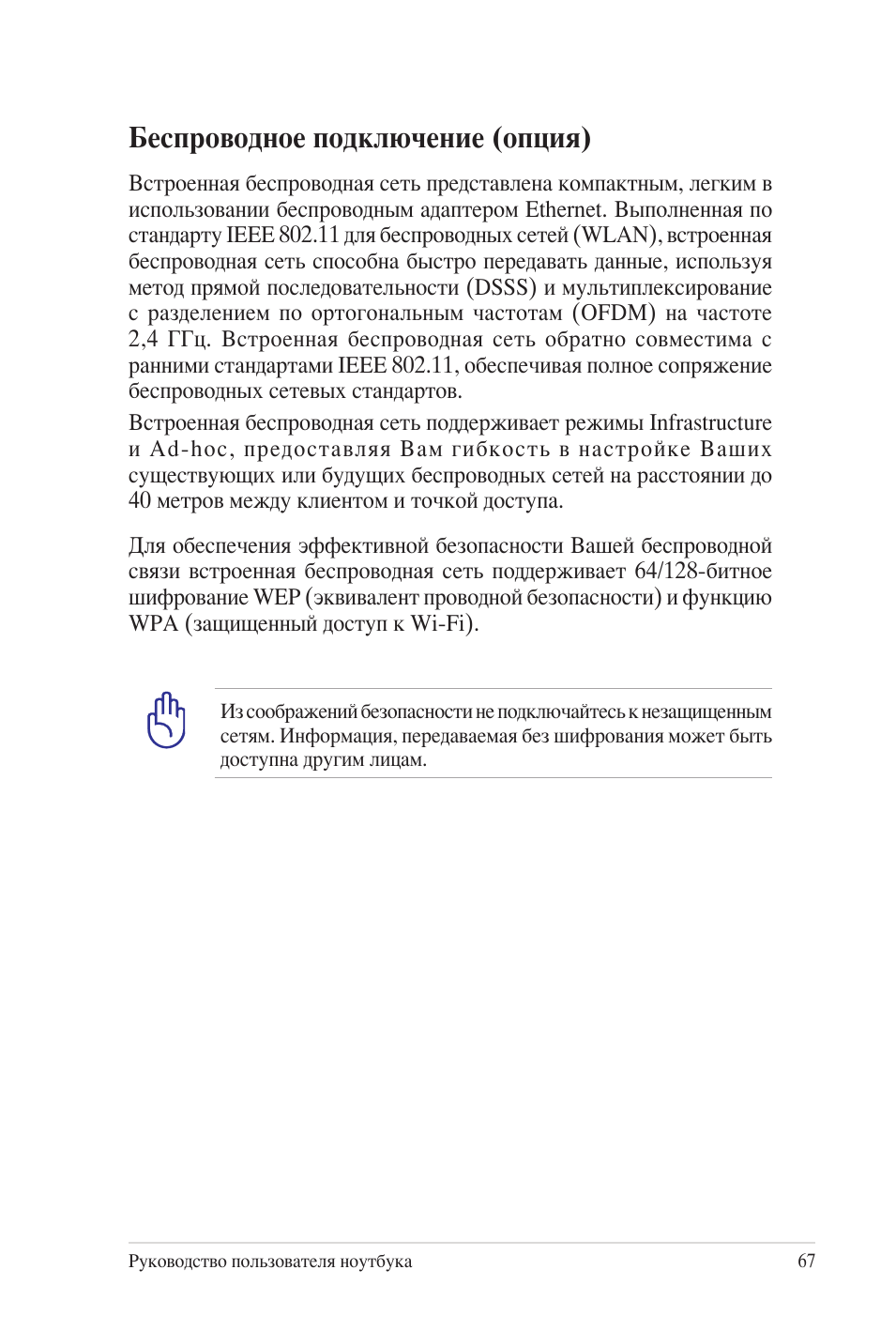

Беспроводное подключение (опция)

Встроенная беспроводная сеть представлена компактным, легким в

использовании беспроводным адаптером Ethernet. Выполненная по

стандарту IEEE 802.11 для беспроводных сетей (WLAN), встроенная

беспроводная сеть способна быстро передавать данные, используя

метод прямой последовательности (DSSS) и мультиплексирование

с разделением по ортогональным частотам (OFDM) на частоте

2,4 ГГц. Встроенная беспроводная сеть обратно совместима с

ранними стандартами IEEE 802.11, обеспечивая полное сопряжение

беспроводных сетевых стандартов.
Встроенная беспроводная сеть поддерживает режимы Infrastructure

и Аd-hoc, предоставляя Вам гибкость в настройке Ваших

существующих или будущих беспроводных сетей на расстоянии до

40 метров между клиентом и точкой доступа.

Для обеспечения эффективной безопасности Вашей беспроводной

связи встроенная беспроводная сеть поддерживает 64/128-битное

шифрование WEP (эквивалент проводной безопасности) и функцию

WPA (защищенный доступ к Wi-Fi).

Из соображений безопасности не подключайтесь к незащищенным

сетям. Информация, передаваемая без шифрования может быть

доступна другим лицам.

68

Руководство пользователя ноутбука

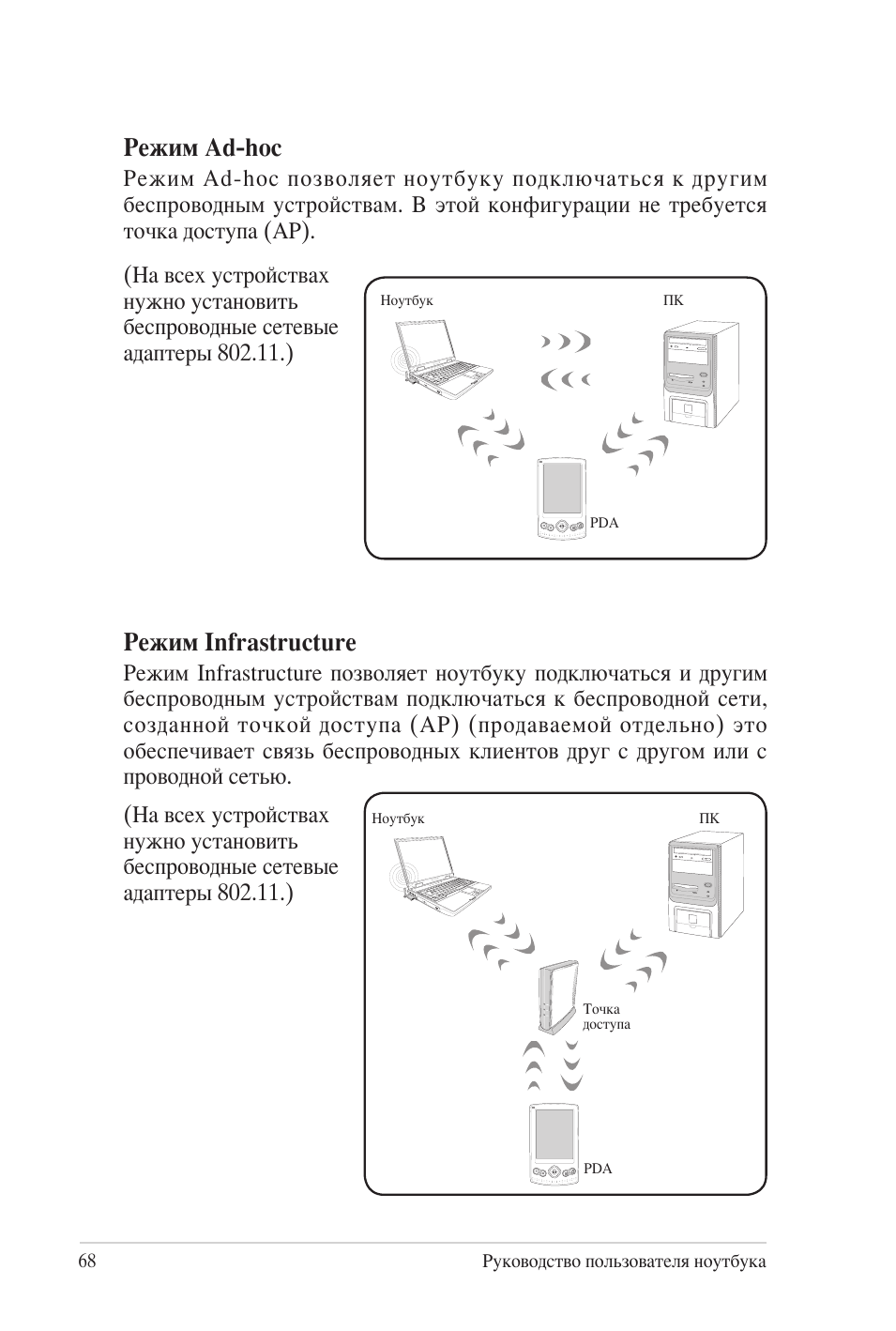

Режим Аd-hoc

Режим Аd-hoc позволяет ноутбуку подключаться к другим

беспроводным устройствам. В этой конфигурации не требуется

точка доступа (AP).

(На всех устройствах

нужно установить

беспроводные сетевые

адаптеры 802.11.)

ПК

PDA

Ноутбук

Режим Infrastructure

Режим Infrastructure позволяет ноутбуку подключаться и другим

беспроводным устройствам подключаться к беспроводной сети,

созданной точкой доступа (AP) (продаваемой отдельно) это

обеспечивает связь беспроводных клиентов друг с другом или с

проводной сетью.
(На всех устройствах

нужно установить

беспроводные сетевые

адаптеры 802.11.)

Точка

доступа

ПК

PDA

Ноутбук

Руководство пользователя ноутбука

69

Управление беспроводными сетями

Подключение к сети

1. Включите переключатель беспроводной связи (смотрите

переключатели в разделе 3).

2. Повторите нажатие <FN +

F2>, пока не появится иконка

беспроводной сети и иконка

Bluetooth.

Или дважды нажмите иконку

Wireless Console в области

уведомлений и выберите иконку

беспроводной сети.

3. Нажмите иконку беспроводной сети с оранжевой звездочкой

в области уведомлений панели задач.

4. Выберите точку доступа

из списка и нажмите

Подключить для

подключения.

Если Вы не нашли

желаемую точку

доступа, нажмите

иконку Обновить в

верхнем правом углу для

обновления списка.

70

Руководство пользователя ноутбука

5. Возможно, при подключении Вам потребуется ввести пароль.
6. После установки подключения оно появится в списке.
7. Вы увидите иконку беспроводной сети

в области

уведомлений панели задач.

Иконка перечеркнутой беспроводной сети

появится при

нажатии клавиш <Fn> + <F2> для отключения беспроводной

сети.
